1. Slide 1
   • Riesgos eletricos para no eletricistas

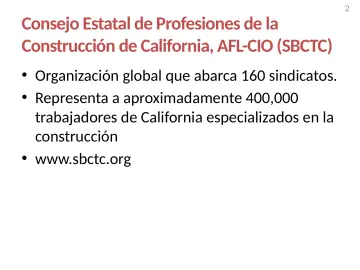

2. Slide 2

   Consejo Estatal de Profesiones de la Construcción de California, AFL-CIO (SBCTC)

   • Organización global que abarca 160 sindicatos.
   • Representa a aproximadamente 400,000 trabajadores de California especializados en la construcción
   • www.sbctc.org
3. Slide 3

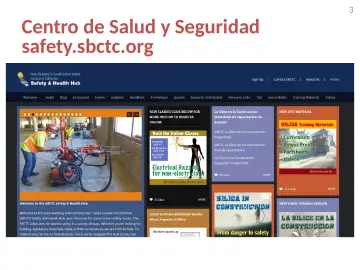

   Centro de Salud y Seguridad safety.sbctc.org

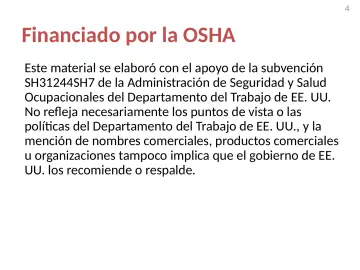

4. Slide 4

   Financiado por la OSHA

   • Este material se elaboró con el apoyo de la subvención SH31244SH7 de la Administración de Seguridad y Salud Ocupacionales del Departamento del Trabajo de EE. UU. No refleja necesariamente los puntos de vista o las políticas del Departamento del Trabajo de EE. UU., y la mención de nombres comerciales, productos comerciales u organizaciones tampoco implica que el gobierno de EE. UU. los recomiende o respalde.

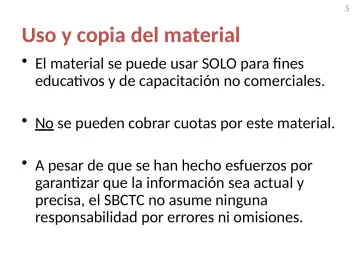

5. Slide 5

   Uso y copia del material

   • El material se puede usar SOLO para fines educativos y de capacitación no comerciales.
   • No se pueden cobrar cuotas por este material.
   • A pesar de que se han hecho esfuerzos por garantizar que la información sea actual y precisa, el SBCTC no asume ninguna responsabilidad por errores ni omisiones.

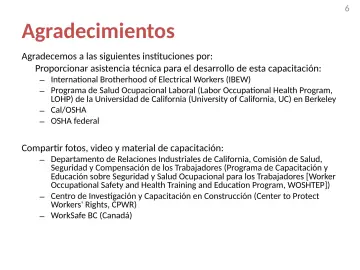

6. Slide 6

   Agradecimientos

   • Agradecemos a las siguientes instituciones por:
   • Proporcionar asistencia técnica para el desarrollo de esta capacitación:
   • International Brotherhood of Electrical Workers (IBEW)
   • Programa de Salud Ocupacional Laboral (Labor Occupational Health Program, LOHP) de la Universidad de California (University of California, UC) en Berkeley
   • Cal/OSHA
   • OSHA federal
   • Compartir fotos, video y material de capacitación:
   • Departamento de Relaciones Industriales de California, Comisión de Salud, Seguridad y Compensación de los Trabajadores (Programa de Capacitación y Educación sobre Seguridad y Salud Ocupacional para los Trabajadores [Worker Occupational Safety and Health Training and Education Program, WOSHTEP])
   • Centro de Investigación y Capacitación en Construcción (Center to Protect Workers' Rights, CPWR)
   • WorkSafe BC (Canadá)

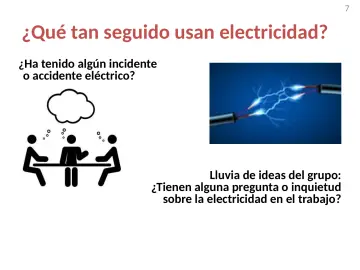

7. Slide 7

   ¿Qué tan seguido usan electricidad?

   • ¿Ha tenido algún incidente o accidente eléctrico?
   • Lluvia de ideas del grupo:
   • ¿Tienen alguna pregunta o inquietud sobre la electricidad en el trabajo?
8. Slide 8

   Electrocuciones: 3. ra causa principal de muertes en la construcción

   • Riesgos eléctricos: entre los “Cuatro Principales” de la OSHA
   • ¿Ha recibido capacitación?

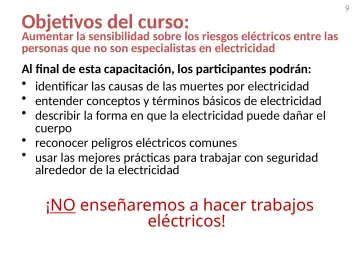

9. Slide 9

   Objetivos del curso:

   • Aumentar la sensibilidad sobre los riesgos eléctricos entre las personas que no son especialistas en electricidad
   • Al final de esta capacitación, los participantes podrán:
   • identificar las causas de las muertes por electricidad
   • entender conceptos y términos básicos de electricidad
   • describir la forma en que la electricidad puede dañar el cuerpo
   • reconocer peligros eléctricos comunes
   • usar las mejores prácticas para trabajar con seguridad alrededor de la electricidad
   • ¡NO enseñaremos a hacer trabajos eléctricos!

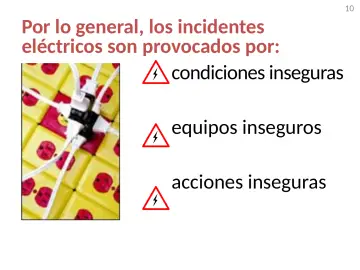

10. Slide 10
    • Por lo general, los incidentes eléctricos son provocados por: condiciones inseguras equipos inseguros acciones inseguras
11. Slide 11

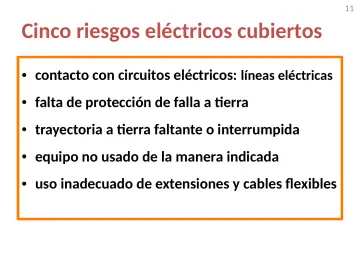

    Cinco riesgos eléctricos cubiertos

    • contacto con circuitos eléctricos: líneas eléctricas
    • falta de protección de falla a tierra
    • trayectoria a tierra faltante o interrumpida
    • equipo no usado de la manera indicada
    • uso inadecuado de extensiones y cables flexibles

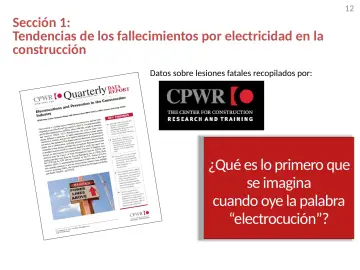

12. Slide 12

    Sección 1:

    • Tendencias de los fallecimientos por electricidad en la construcción
    • Datos sobre lesiones fatales recopilados por:
    • ¿Qué es lo primero que se imagina cuando oye la palabra
    • “electrocución”?
13. Slide 13

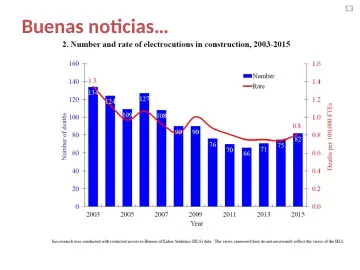

    Buenas noticias…

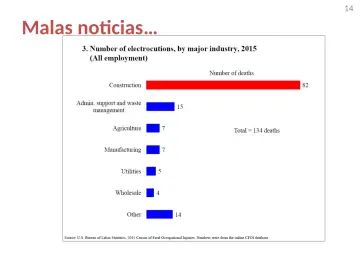

14. Slide 14

    Malas noticias…

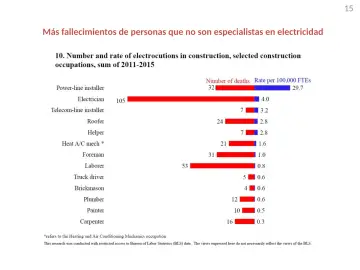

15. Slide 15

    Más fallecimientos de personas que no son especialistas en electricidad

16. Slide 16

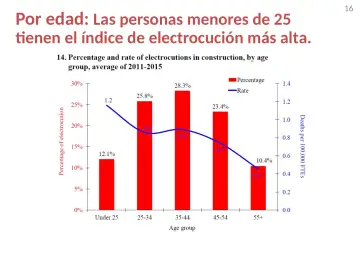

    Por edad: Las personas menores de 25 tienen el índice de electrocución más alta.

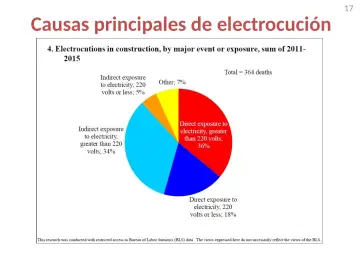

17. Slide 17

    Causas principales de electrocución

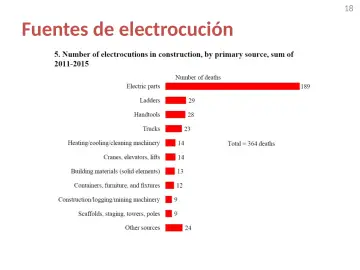

18. Slide 18

    Fuentes de electrocución

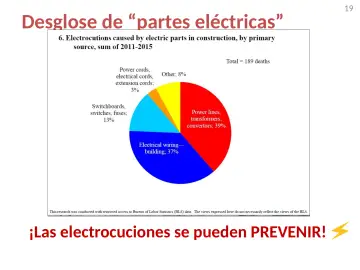

19. Slide 19

    Desglose de “partes eléctricas”

    • ¡Las electrocuciones se pueden PREVENIR!
20. Slide 20

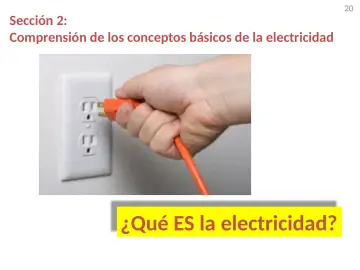

    Sección 2:

    • Comprensión de los conceptos básicos de la electricidad
    • ¿Qué ES la electricidad?
21. Slide 21

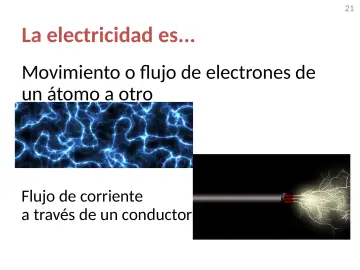

    • La electricidad es...
    • Movimiento o flujo de electrones de un átomo a otro
    • Flujo de corriente
    • a través de un conductor

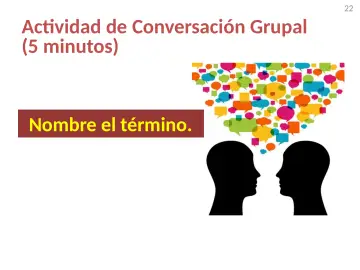

22. Slide 22

    Actividad de Conversación Grupal (5 minutos)

    • Nombre el término.

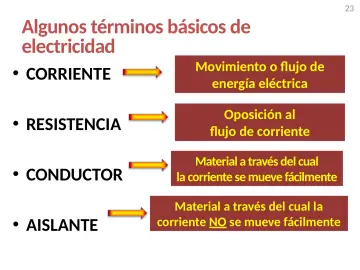

23. Slide 23

    Algunos términos básicos de electricidad

    • CORRIENTE
    • Movimiento o flujo de energía eléctrica
    • RESISTENCIA
    • Oposición al flujo de corriente
    • CONDUCTOR
    • Material a través del cual la corriente se mueve fácilmente
    • AISLANTE
    • Material a través del cual la corriente NO se mueve fácilmente

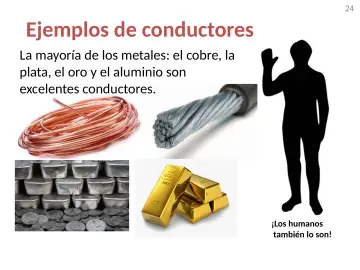

24. Slide 24

    Ejemplos de conductores

    • La mayoría de los metales: el cobre, la plata, el oro y el aluminio son excelentes conductores.
    • ¡Los humanos también lo son!

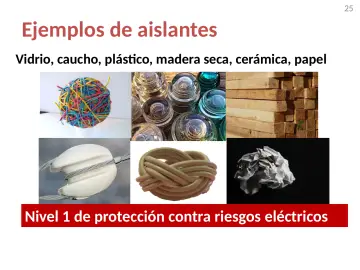

25. Slide 25

    Ejemplos de aislantes

    • Vidrio, caucho, plástico, madera seca, cerámica, papel
    • Nivel 1 de protección contra riesgos eléctricos

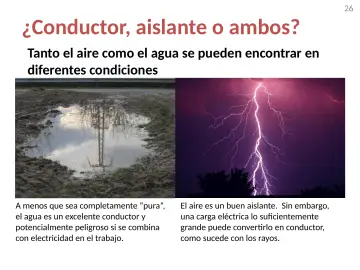

26. Slide 26

    ¿Conductor, aislante o ambos?

    • Tanto el aire como el agua se pueden encontrar en diferentes condiciones
    • A menos que sea completamente “pura”, el agua es un excelente conductor y potencialmente peligroso si se combina con electricidad en el trabajo.
    • El aire es un buen aislante. Sin embargo, una carga eléctrica lo suficientemente grande puede convertirlo en conductor, como sucede con los rayos.

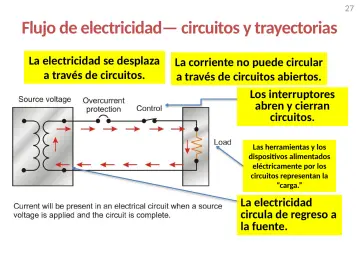

27. Slide 27

    Flujo de electricidad— circuitos y trayectorias

    • La electricidad se desplaza a través de circuitos.
    • La corriente no puede circular a través de circuitos abiertos.
    • Los interruptores
    • abren y cierran
    • circuitos.
    • Las herramientas y los dispositivos alimentados eléctricamente por los circuitos representan la “carga.”
    • La electricidad circula de regreso a la fuente.

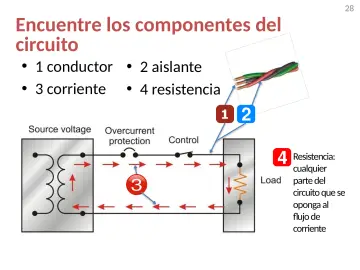

28. Slide 28

    Encuentre los componentes del circuito

    • 1 conductor • 2 aislante
    • 3 corriente • 4 resistencia
    • Resistencia: cualquier parte del circuito que se oponga al flujo de corriente
29. Slide 29

    Circuitos y seguridad de los trabajadores

    • ¿Qué relación tienen la corriente, los conductores y los circuitos con la seguridad?
    • ¡Los trabajadores se lesionan o mueren cuando, accidentalmente, se convierten parte de circuitos eléctricos energizados!

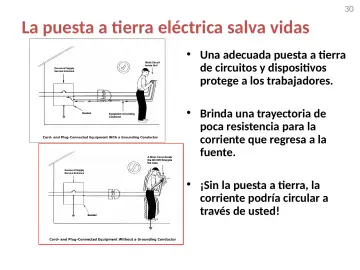

30. Slide 30

    La puesta a tierra eléctrica salva vidas

    • Una adecuada puesta a tierra de circuitos y dispositivos protege a los trabajadores.
    • Brinda una trayectoria de poca resistencia para la corriente que regresa a la fuente.
    • ¡Sin la puesta a tierra, la corriente podría circular a través de usted!

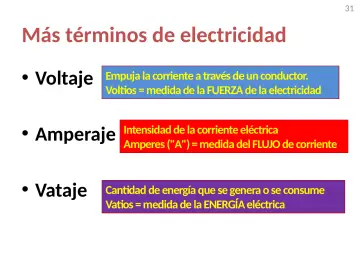

31. Slide 31

    Más términos de electricidad

    • Voltaje Empuja la corriente a través de un conductor.
    • Voltios = medida de la FUERZA de la electricidad
    • de la corriente eléctrica
    • Amperaje Intensidad
    • Amperes ("A") = medida del FLUJO de corriente
    • Vataje
    • Cantidad de energía que se genera o se consume Vatios = medida de la ENERGÍA eléctrica
32. Slide 32

    Comparación con el agua

    • Baja presión = bajo voltaje = menos flujo
    • A presión constante...
    • Más resistencia = menos flujo
    • Alta presión = alto voltaje = más flujo
    • Menos resistencia = más flujo

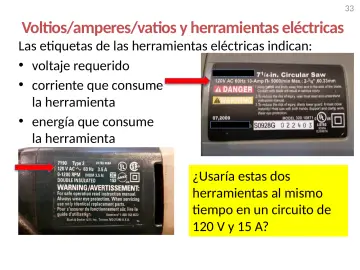

33. Slide 33

    Voltios/amperes/vatios y herramientas eléctricas

    • Las etiquetas de las herramientas eléctricas indican:
    • voltaje requerido
    • corriente que consume la herramienta
    • energía que consume la herramienta
    • ¿Usaría estas dos herramientas al mismo tiempo en un circuito de 120 V y 15 A?

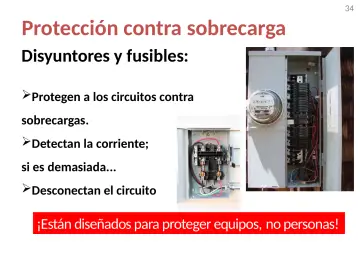

34. Slide 34

    Protección contra sobrecarga

    • Disyuntores y fusibles:
    • Protegen a los circuitos contra sobrecargas.
    • Detectan la corriente;
    • si es demasiada...
    • Desconectan el circuito
    • ¡Están diseñados para proteger equipos, no personas!

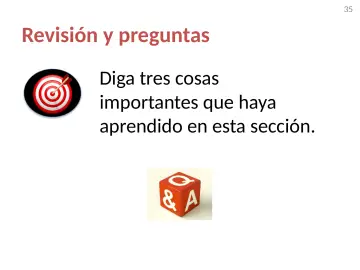

35. Slide 35

    Revisión y preguntas

    • Diga tres cosas importantes que haya aprendido en esta sección.

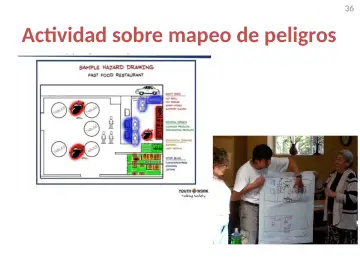

36. Slide 36

    Actividad sobre mapeo de peligros

37. Slide 37

    Sección 3:

    • Efectos de la electricidad sobre el cuerpo humano
    • De qué forma los trabajadores están expuestos a la electricidad.
    • Qué sucede cuando tiene contacto con la electricidad.
    • Lesiones más comunes.
    • Qué hacer si alguien se lesiona.

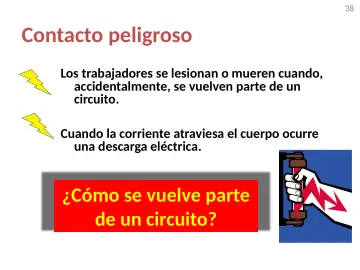

38. Slide 38

    Contacto peligroso

    • Los trabajadores se lesionan o mueren cuando, accidentalmente, se vuelven parte de un circuito.
    • Cuando la corriente atraviesa el cuerpo ocurre una descarga eléctrica.
    • ¿Cómo se vuelve parte de un circuito?

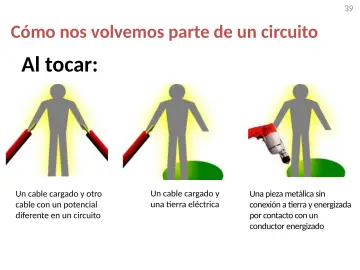

39. Slide 39

    Al tocar:

    • Cómo nos volvemos parte de un circuito
    • Un cable cargado y otro cable con un potencial diferente en un circuito
    • Un cable cargado y una tierra eléctrica
    • Una pieza metálica sin conexión a tierra y energizada por contacto con un conductor energizado
40. Slide 40

    Cuatro lesiones principales relacionadas con la electricidad

    • descarga eléctrica
    • electrocuciones
    • quemaduras
    • caídas

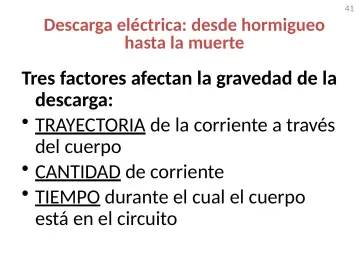

41. Slide 41

    Descarga eléctrica: desde hormigueo hasta la muerte

    • Tres factores afectan la gravedad de la descarga:
    • TRAYECTORIA de la corriente a través del cuerpo
    • CANTIDAD de corriente
    • TIEMPO durante el cual el cuerpo está en el circuito

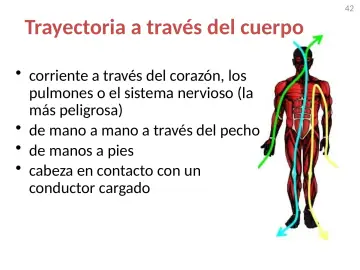

42. Slide 42

    Trayectoria a través del cuerpo

    • corriente a través del corazón, los pulmones o el sistema nervioso (la más peligrosa)
    • de mano a mano a través del pecho
    • de manos a pies
    • cabeza en contacto con un conductor cargado

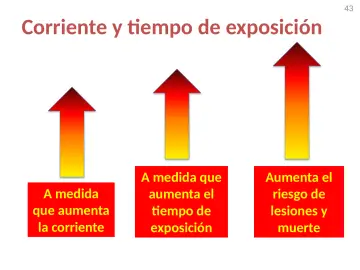

43. Slide 43

    Corriente y tiempo de exposición

    • A medida que aumenta la corriente
    • A medida que aumenta el tiempo de exposición
    • Aumenta el riesgo de lesiones y muerte

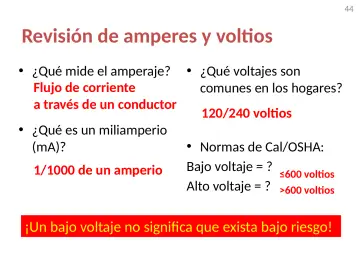

44. Slide 44

    Revisión de amperes y voltios

    • ¿Qué mide el amperaje? • ¿Qué voltajes son
    • Flujo de corriente
    • comunes en los hogares?
    • a través de un conductor
    • 120/240 voltios
    • ¿Qué es un miliamperio
    • Normas de Cal/OSHA:
    • (mA)?
    • Bajo voltaje = ? ≤600 voltios
    • 1/1000 de un amperio
    • Alto voltaje = ? >600 voltios
    • ¡Un bajo voltaje no significa que exista bajo riesgo!

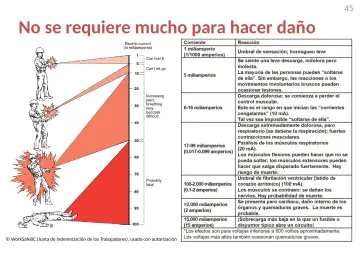

45. Slide 45

    No se requiere mucho para hacer daño

    • © WorkSafeBC (Junta de Indemnización de los Trabajadores), usado con autorización

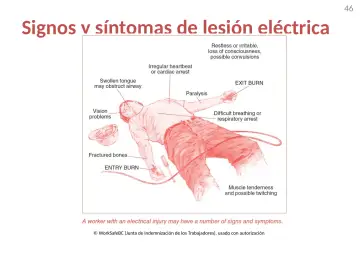

46. Slide 46

    Signos y síntomas de lesión eléctrica

    • © WorkSafeBC (Junta de Indemnización de los Trabajadores), usado con autorización

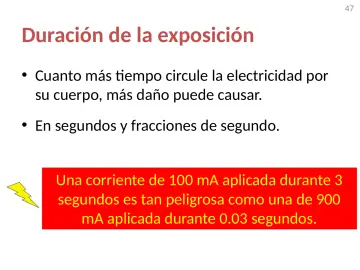

47. Slide 47

    Duración de la exposición

    • Cuanto más tiempo circule la electricidad por su cuerpo, más daño puede causar.
    • En segundos y fracciones de segundo.
    • Una corriente de 100 mA aplicada durante 3 segundos es tan peligrosa como una de 900 mA aplicada durante 0.03 segundos.

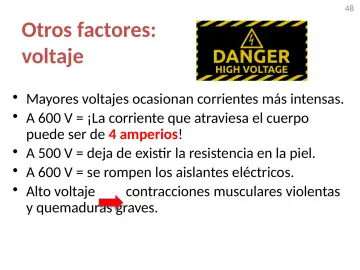

48. Slide 48

    Otros factores: voltaje

    • Mayores voltajes ocasionan corrientes más intensas.
    • A 600 V = ¡La corriente que atraviesa el cuerpo puede ser de 4 amperios!
    • A 500 V = deja de existir la resistencia en la piel.
    • A 600 V = se rompen los aislantes eléctricos.
    • Alto voltaje
    • contracciones musculares violentas y quemaduras graves.

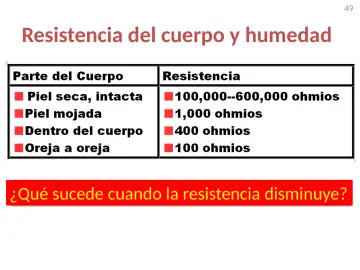

49. Slide 49

    Resistencia del cuerpo y humedad

    • ¿Qué sucede cuando la resistencia disminuye?

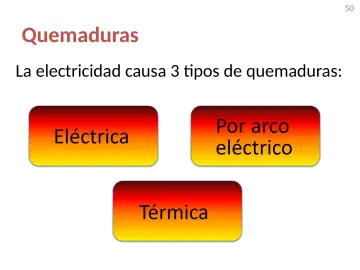

50. Slide 50

    Quemaduras

    • La electricidad causa 3 tipos de quemaduras:

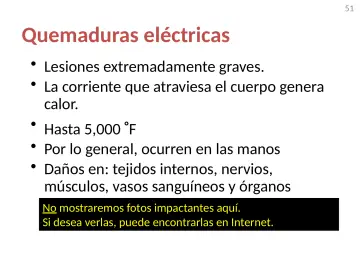

51. Slide 51

    Quemaduras eléctricas

    • Lesiones extremadamente graves.
    • La corriente que atraviesa el cuerpo genera calor.
    • Hasta 5,000 ◦ F
    • Por lo general, ocurren en las manos
    • Daños en: tejidos internos, nervios, músculos, vasos sanguíneos y órganos
    • No mostraremos fotos impactantes aquí.
    • Si desea verlas, puede encontrarlas en Internet.

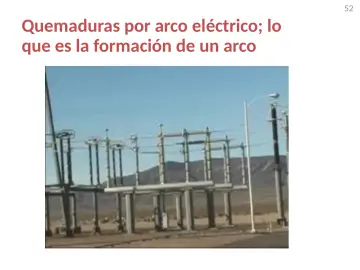

52. Slide 52

    Quemaduras por arco eléctrico; lo que es la formación de un arco

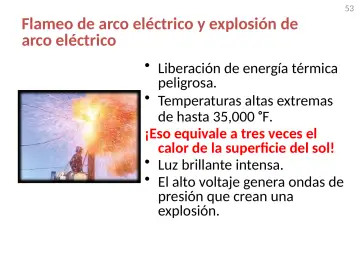

53. Slide 53

    Flameo de arco eléctrico y explosión de arco eléctrico

    • Liberación de energía térmica peligrosa.
    • Temperaturas altas extremas de hasta 35,000 ◦ F.
    • ¡Eso equivale a tres veces el calor de la superficie del sol!
    • Luz brillante intensa.
    • El alto voltaje genera ondas de presión que crean una explosión.

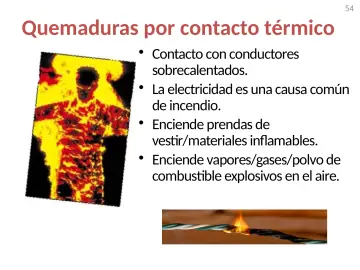

54. Slide 54

    Quemaduras por contacto térmico

    • Contacto con conductores sobrecalentados.
    • La electricidad es una causa común de incendio.
    • Enciende prendas de vestir/materiales inflamables.
    • Enciende vapores/gases/polvo de combustible explosivos en el aire.

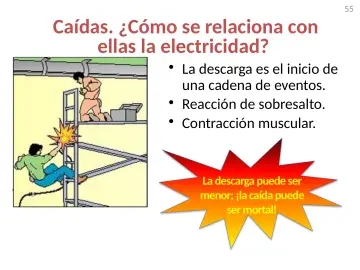

55. Slide 55

    Caídas. ¿Cómo se relaciona con ellas la electricidad?

    • La descarga es el inicio de una cadena de eventos.
    • Reacción de sobresalto.
    • Contracción muscular.
    • La descarga puede ser menor; ¡la caída puede ser mortal!

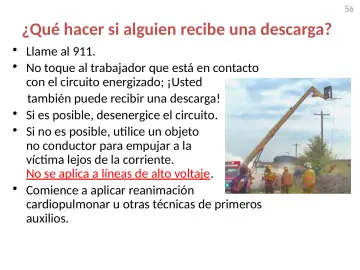

56. Slide 56

    ¿Qué hacer si alguien recibe una descarga?

    • Llame al 911.
    • No toque al trabajador que está en contacto con el circuito energizado; ¡Usted también puede recibir una descarga!
    • Si es posible, desenergice el circuito.
    • Si no es posible, utilice un objeto no conductor para empujar a la víctima lejos de la corriente.
    • No se aplica a líneas de alto voltaje.
    • Comience a aplicar reanimación cardiopulmonar u otras técnicas de primeros auxilios.
57. Slide 57
    • Riesgos eletricos parano eletricistas

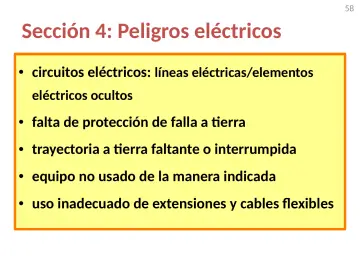

58. Slide 58

    Sección 4: Peligros eléctricos

    • circuitos eléctricos: líneas eléctricas/elementos eléctricos ocultos
    • falta de protección de falla a tierra
    • trayectoria a tierra faltante o interrumpida
    • equipo no usado de la manera indicada
    • uso inadecuado de extensiones y cables flexibles
59. Slide 59

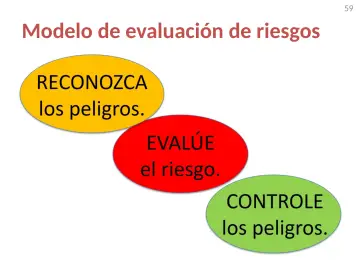

    Modelo de evaluación de riesgos

60. Slide 60

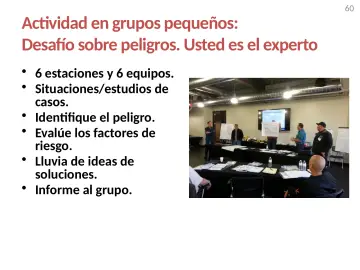

    Actividad en grupos pequeños: Desafío sobre peligros. Usted es el experto

    • 6 estaciones y 6 equipos.
    • Situaciones/estudios de casos.
    • Identifique el peligro.
    • Evalúe los factores de riesgo.
    • Lluvia de ideas de soluciones.
    • Informe al grupo.
61. Slide 61

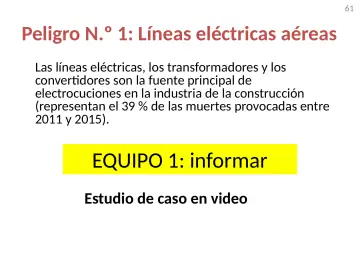

    Peligro N.º 1: Líneas eléctricas aéreas

    • Las líneas eléctricas, los transformadores y los convertidores son la fuente principal de electrocuciones en la industria de la construcción (representan el 39 % de las muertes provocadas entre 2011 y 2015).
    • EQUIPO 1: informar
    • Estudio de caso en video
62. Slide 62

    Estudio de caso en video de WorkSafe BC

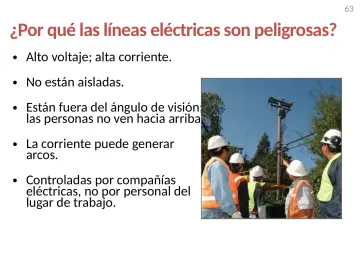

63. Slide 63

    ¿Por qué las líneas eléctricas son peligrosas?

    • Alto voltaje; alta corriente.
    • No están aisladas.
    • Están fuera del ángulo de visión; las personas no ven hacia arriba.
    • La corriente puede generar arcos.
    • Controladas por compañías eléctricas, no por personal del lugar de trabajo.
64. Slide 64

    Video de WorkSafe BC: Un arco brillante

65. Slide 65

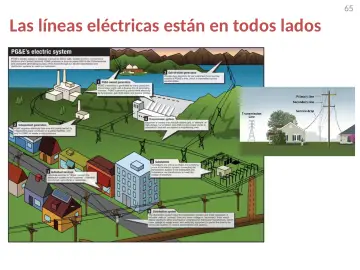

    Las líneas eléctricas están en todos lados

66. Slide 66

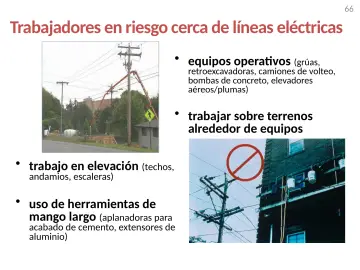

    Trabajadores en riesgo cerca de líneas eléctricas

    • equipos operativos (grúas,
    • retroexcavadoras, camiones de volteo, bombas de concreto, elevadores aéreos/plumas)
    • trabajar sobre terrenos alrededor de equipos
    • trabajo en elevación (techos,
    • andamios, escaleras)
    • uso de herramientas de mango largo (aplanadoras para
    • acabado de cemento, extensores de aluminio)
67. Slide 67

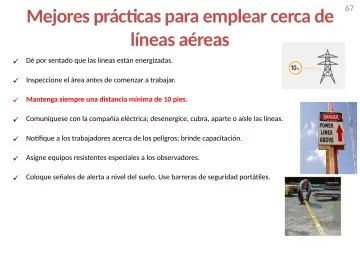

    Mejores prácticas para emplear cerca de líneas aéreas

    • Dé por sentado que las líneas están energizadas.
    • Inspeccione el área antes de comenzar a trabajar.
    • Mantenga siempre una distancia mínima de 10 pies.
    • Comuníquese con la compañía eléctrica; desenergice, cubra, aparte o aísle las líneas.
    • Notifique a los trabajadores acerca de los peligros; brinde capacitación.
    • Asigne equipos resistentes especiales a los observadores.
    • Coloque señales de alerta a nivel del suelo. Use barreras de seguridad portátiles.
68. Slide 68

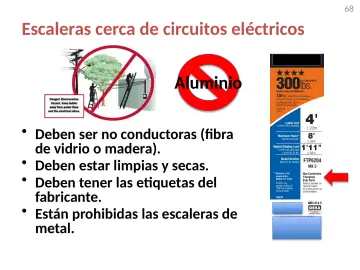

    Escaleras cerca de circuitos eléctricos

    • Aluminio
    • Deben ser no conductoras (fibra de vidrio o madera).
    • Deben estar limpias y secas.
    • Deben tener las etiquetas del fabricante.
    • Están prohibidas las escaleras de metal.
69. Slide 69

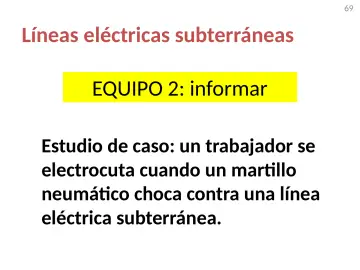

    Líneas eléctricas subterráneas

    • EQUIPO 2: informar
    • Estudio de caso: un trabajador se electrocuta cuando un martillo neumático choca contra una línea eléctrica subterránea.
70. Slide 70

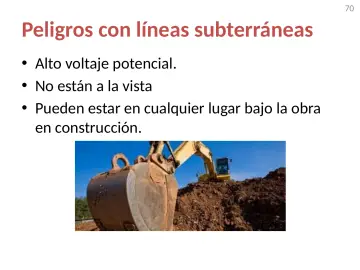

    Peligros con líneas subterráneas

    • Alto voltaje potencial.
    • No están a la vista
    • Pueden estar en cualquier lugar bajo la obra en construcción.
71. Slide 71

    ¿Cuál es el riesgo?

    • Sin la planificación adecuada, estas actividades ponen en riesgo de electrocución a los trabajadores.
    • Equipos de excavación en contacto con líneas eléctricas energizadas.
    • Los equipos eléctricos manuales (martillo demoledor de concreto/taladros neumáticos) pueden perforar el aislamiento.
    • Excavación manual con herramientas filosas (palas/picos/palancas) cerca de conductores energizados .
72. Slide 72

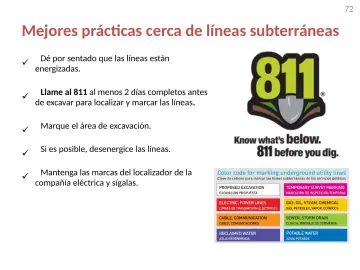

    Mejores prácticas cerca de líneas subterráneas

    • Dé por sentado que las líneas están energizadas.
    • Llame al 811 al menos 2 días completos antes de excavar para localizar y marcar las líneas.
    • Marque el área de excavación.
    • Si es posible, desenergice las líneas.
    • Mantenga las marcas del localizador de la compañía eléctrica y sígalas.

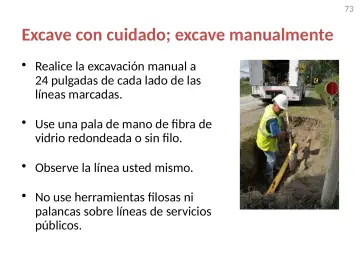

73. Slide 73

    Excave con cuidado; excave manualmente

    • Realice la excavación manual a 24 pulgadas de cada lado de las líneas marcadas.
    • Use una pala de mano de fibra de vidrio redondeada o sin filo.
    • Observe la línea usted mismo.
    • No use herramientas filosas ni palancas sobre líneas de servicios públicos.
74. Slide 74

    ¿Qué debe hacer si toca una línea eléctrica?

    • Mueva el equipo para cortar el contacto con el circuito.
    • Permanezca en el equipo, a menos que no sea seguro hacerlo.
    • Llame al 911.
    • Advierta a otros trabajadores para que permanezcan a 35 pies de distancia.
    • Si tiene que salir del equipo:
    • ¡No corra!
    • Salte firmemente con los pies juntos.
    • No toque ninguna parte del equipo mientras esté sobre el suelo.
    • Arrastre los pies dando pasos pequeños o salte con los pies juntos.
75. Slide 75

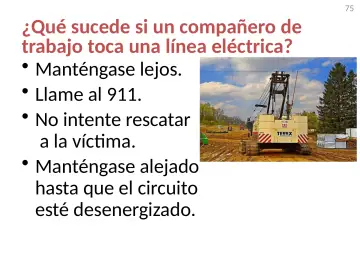

    ¿Qué sucede si un compañero de trabajo toca una línea eléctrica?

    • Manténgase lejos.
    • Llame al 911.
    • No intente rescatar a la víctima.
    • Manténgase alejado hasta que el circuito esté desenergizado.

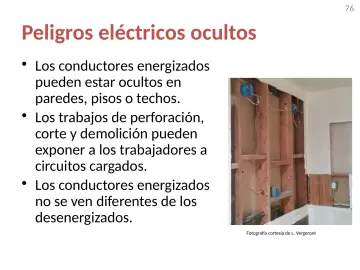

76. Slide 76

    Peligros eléctricos ocultos

    • Los conductores energizados pueden estar ocultos en paredes, pisos o techos.
    • Los trabajos de perforación, corte y demolición pueden exponer a los trabajadores a circuitos cargados.
    • Los conductores energizados no se ven diferentes de los desenergizados.
    • Fotografía cortesía de L. Vergeront

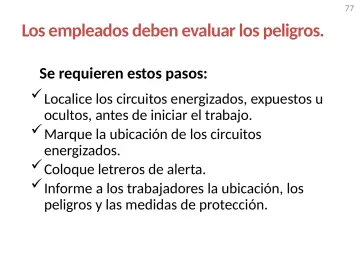

77. Slide 77
    • Los empleados deben evaluar los peligros.
    • Se requieren estos pasos:
    • Localice los circuitos energizados, expuestos u ocultos, antes de iniciar el trabajo.
    • Marque la ubicación de los circuitos energizados.
    • Coloque letreros de alerta.
    • Informe a los trabajadores la ubicación, los peligros y las medidas de protección.

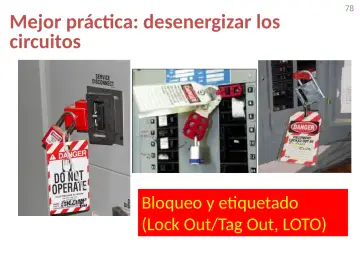

78. Slide 78

    Mejor práctica: desenergizar los circuitos

    • Bloqueo y etiquetado (Lock Out/Tag Out, LOTO)
79. Slide 79

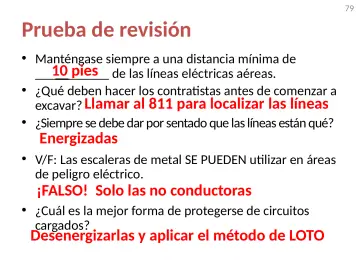

    Prueba de revisión

    • Manténgase siempre a una distancia mínima de
    • 10 pies de las líneas eléctricas aéreas.
    • ¿Qué deben hacer los contratistas antes de comenzar a excavar? Llamar al 811 para localizar las líneas
    • ¿Siempre se debe dar por sentado que las líneas están qué?
    • Energizadas
    • V/F: Las escaleras de metal SE PUEDEN utilizar en áreas de peligro eléctrico.
    • ¡FALSO! Solo las no conductoras
    • ¿Cuál es la mejor forma de protegerse de circuitos cargados?
    • Desenergizarlas y aplicar el método de LOTO
80. Slide 80

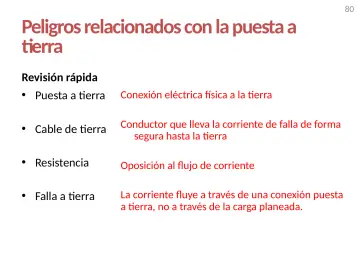

    Peligros relacionados con la puesta a tierra

    • Revisión rápida
    • Puesta a tierra
    • Conexión eléctrica física a la tierra
    • Cable de tierra
    • Conductor que lleva la corriente de falla de forma segura hasta la tierra
    • Resistencia
    • Oposición al flujo de corriente
    • Falla a tierra
    • La corriente fluye a través de una conexión puesta a tierra, no a través de la carga planeada.
81. Slide 81

    Peligro N.º 2

    • Falta de protección de falla a tierra
    • EQUIPO 3: informar
    • Estudio de caso: muerte por falta de protección de falla a tierra; oficial de sistemas de aire acondicionado
82. Slide 82

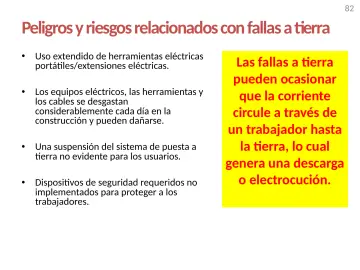

    Peligros y riesgos relacionados con fallas a tierra

    • Uso extendido de herramientas eléctricas portátiles/extensiones eléctricas.
    • Los equipos eléctricos, las herramientas y los cables se desgastan considerablemente cada día en la construcción y pueden dañarse.
    • Una suspensión del sistema de puesta a tierra no evidente para los usuarios.
    • Dispositivos de seguridad requeridos no implementados para proteger a los trabajadores.
    • Las fallas a tierra pueden ocasionar que la corriente circule a través de un trabajador hasta la tierra, lo cual genera una descarga o electrocución.

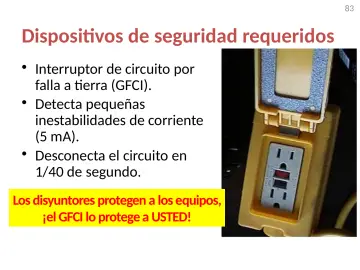

83. Slide 83

    Dispositivos de seguridad requeridos

    • Interruptor de circuito por falla a tierra (GFCI).
    • Detecta pequeñas inestabilidades de corriente (5 mA).
    • Desconecta el circuito en 1/40 de segundo.
    • Los disyuntores protegen a los equipos, ¡el GFCI lo protege a USTED!
84. Slide 84

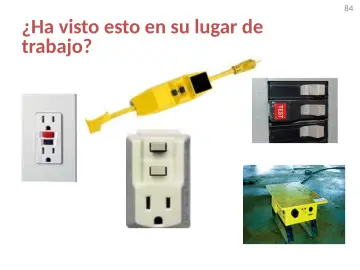

    ¿Ha visto esto en su lugar de trabajo?

85. Slide 85

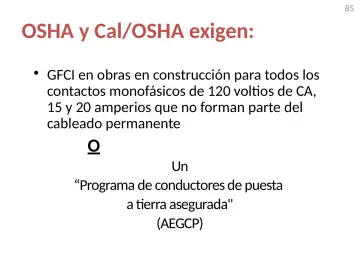

    OSHA y Cal/OSHA exigen:

    • GFCI en obras en construcción para todos los contactos monofásicos de 120 voltios de CA, 15 y 20 amperios que no forman parte del cableado permanente
    • Un
    • “Programa de conductores de puesta a tierra asegurada"
    • (AEGCP)
86. Slide 86

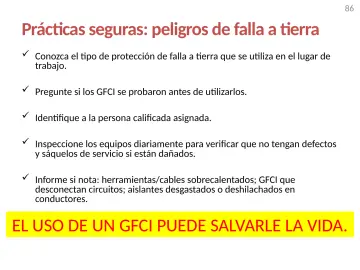

    Prácticas seguras: peligros de falla a tierra

    • Conozca el tipo de protección de falla a tierra que se utiliza en el lugar de trabajo.
    • Pregunte si los GFCI se probaron antes de utilizarlos.
    • Identifique a la persona calificada asignada.
    • Inspeccione los equipos diariamente para verificar que no tengan defectos y sáquelos de servicio si están dañados.
    • Informe si nota: herramientas/cables sobrecalentados; GFCI que desconectan circuitos; aislantes desgastados o deshilachados en conductores.
    • EL USO DE UN GFCI PUEDE SALVARLE LA VIDA.

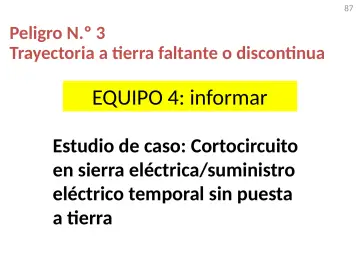

87. Slide 87

    Peligro N.º 3

    • Trayectoria a tierra faltante o discontinua
    • EQUIPO 4: informar
    • Estudio de caso: Cortocircuito en sierra eléctrica/suministro eléctrico temporal sin puesta a tierra
88. Slide 88

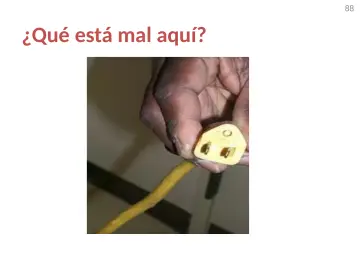

    ¿Qué está mal aquí?

89. Slide 89

    ¿Cuáles son los riesgos?

    • El cable no tiene varilla de tierra (dañada o retirada intencionalmente).
    • Cableado inadecuado; conductores o contactos alterados o dañados.
    • Si el circuito no tiene tierra, la trayectoria más rápida/simple para la corriente es a través del cuerpo de un trabajador.
90. Slide 90

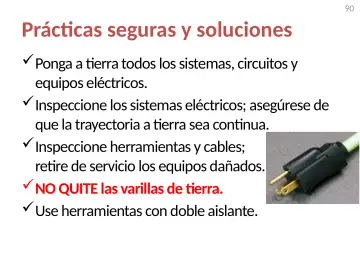

    Prácticas seguras y soluciones

    • Ponga a tierra todos los sistemas, circuitos y equipos eléctricos.
    • Inspeccione los sistemas eléctricos; asegúrese de que la trayectoria a tierra sea continua.
    • Inspeccione herramientas y cables; retire de servicio los equipos dañados.
    • NO QUITE las varillas de tierra.
    • Use herramientas con doble aislante.

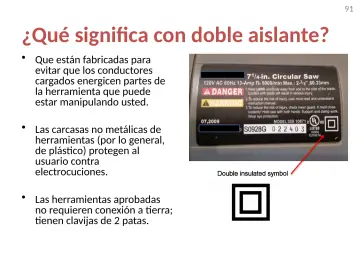

91. Slide 91

    ¿Qué significa con doble aislante?

    • Que están fabricadas para evitar que los conductores cargados energicen partes de la herramienta que puede estar manipulando usted.
    • Las carcasas no metálicas de herramientas (por lo general, de plástico) protegen al usuario contra electrocuciones.
    • Las herramientas aprobadas no requieren conexión a tierra; tienen clavijas de 2 patas.
92. Slide 92

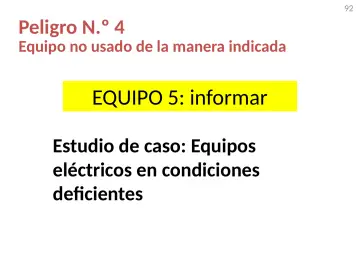

    Peligro N.º 4

    • Equipo no usado de la manera indicada
    • EQUIPO 5: informar
    • Estudio de caso: Equipos eléctricos en condiciones deficientes
93. Slide 93

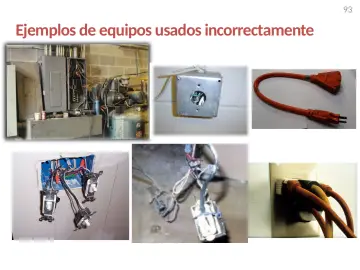

    Ejemplos de equipos usados incorrectamente

94. Slide 94

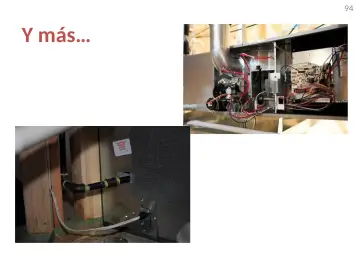

    Y más…

95. Slide 95

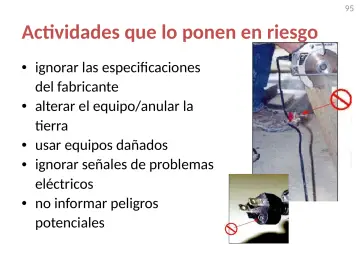

    Actividades que lo ponen en riesgo

    • ignorar las especificaciones del fabricante
    • alterar el equipo/anular la tierra
    • usar equipos dañados
    • ignorar señales de problemas eléctricos
    • no informar peligros potenciales
96. Slide 96

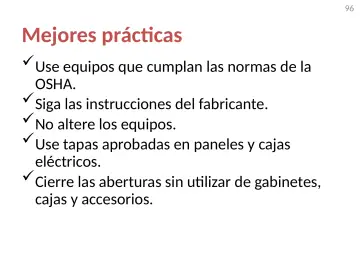

    Mejores prácticas

    • Use equipos que cumplan las normas de la OSHA.
    • Siga las instrucciones del fabricante.
    • No altere los equipos.
    • Use tapas aprobadas en paneles y cajas eléctricos.
    • Cierre las aberturas sin utilizar de gabinetes, cajas y accesorios.
97. Slide 97

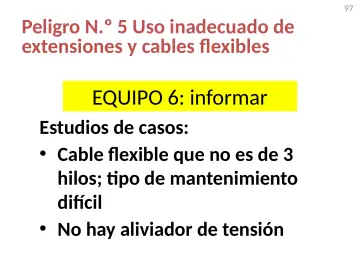

    Peligro N.º 5 Uso inadecuado de extensiones y cables flexibles

    • EQUIPO 6: informar
    • Estudios de casos:
    • Cable flexible que no es de 3 hilos; tipo de mantenimiento difícil
    • No hay aliviador de tensión
98. Slide 98

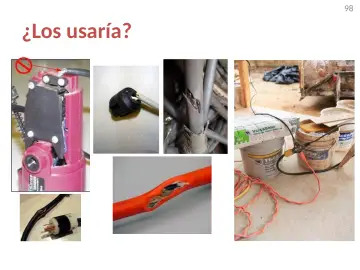

    ¿Los usaría?

99. Slide 99

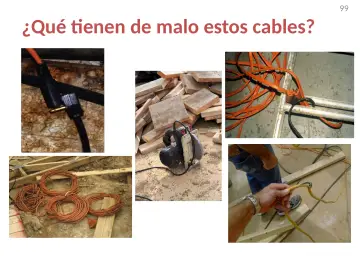

    ¿Qué tienen de malo estos cables?

100. Slide 100

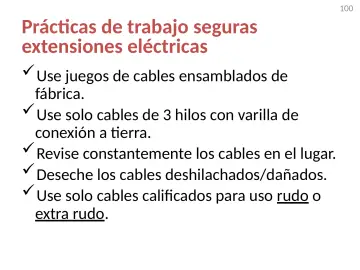

     Prácticas de trabajo seguras extensiones eléctricas

     • Use juegos de cables ensamblados de fábrica.
     • Use solo cables de 3 hilos con varilla de conexión a tierra.
     • Revise constantemente los cables en el lugar.
     • Deseche los cables deshilachados/dañados.
     • Use solo cables calificados para uso rudo o extra rudo.

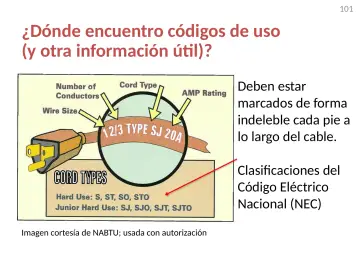

101. Slide 101

     ¿Dónde encuentro códigos de uso (y otra información útil)?

     • Deben estar marcados de forma indeleble cada pie a lo largo del cable.
     • Clasificaciones del Código Eléctrico
     • Nacional (NEC)
     • Imagen cortesía de NABTU; usada con autorización
102. Slide 102

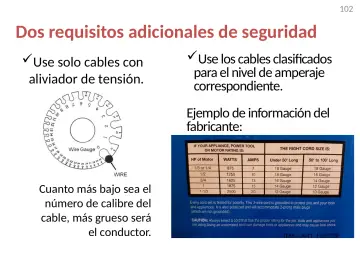

     Dos requisitos adicionales de seguridad

     • Use solo cables con aliviador de tensión.
     • Use los cables clasificados para el nivel de amperaje correspondiente.
     • Ejemplo de información del fabricante:
     • Cuanto más bajo sea el número de calibre del cable, más grueso será el conductor.
103. Slide 103

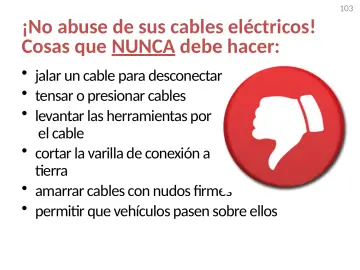

     ¡No abuse de sus cables eléctricos! Cosas que NUNCA debe hacer:

     • jalar un cable para desconectarlo
     • tensar o presionar cables
     • levantar las herramientas por el cable
     • cortar la varilla de conexión a tierra
     • amarrar cables con nudos firmes
     • permitir que vehículos pasen sobre ellos
104. Slide 104

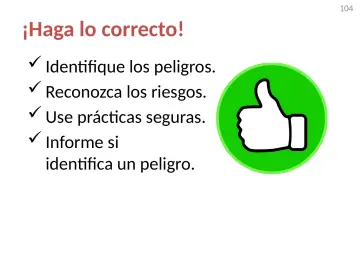

     ¡Haga lo correcto!

     • Identifique los peligros.
     • Reconozca los riesgos.
     • Use prácticas seguras.
     • Informe si
     • identifica un peligro.
105. Slide 105
     • Trabaje de manera segura donde haya electricidad y disfrute de una vida profesional saludable en la industria.
     • Gracias por su presencia en esta capacitación del SBCTC.
