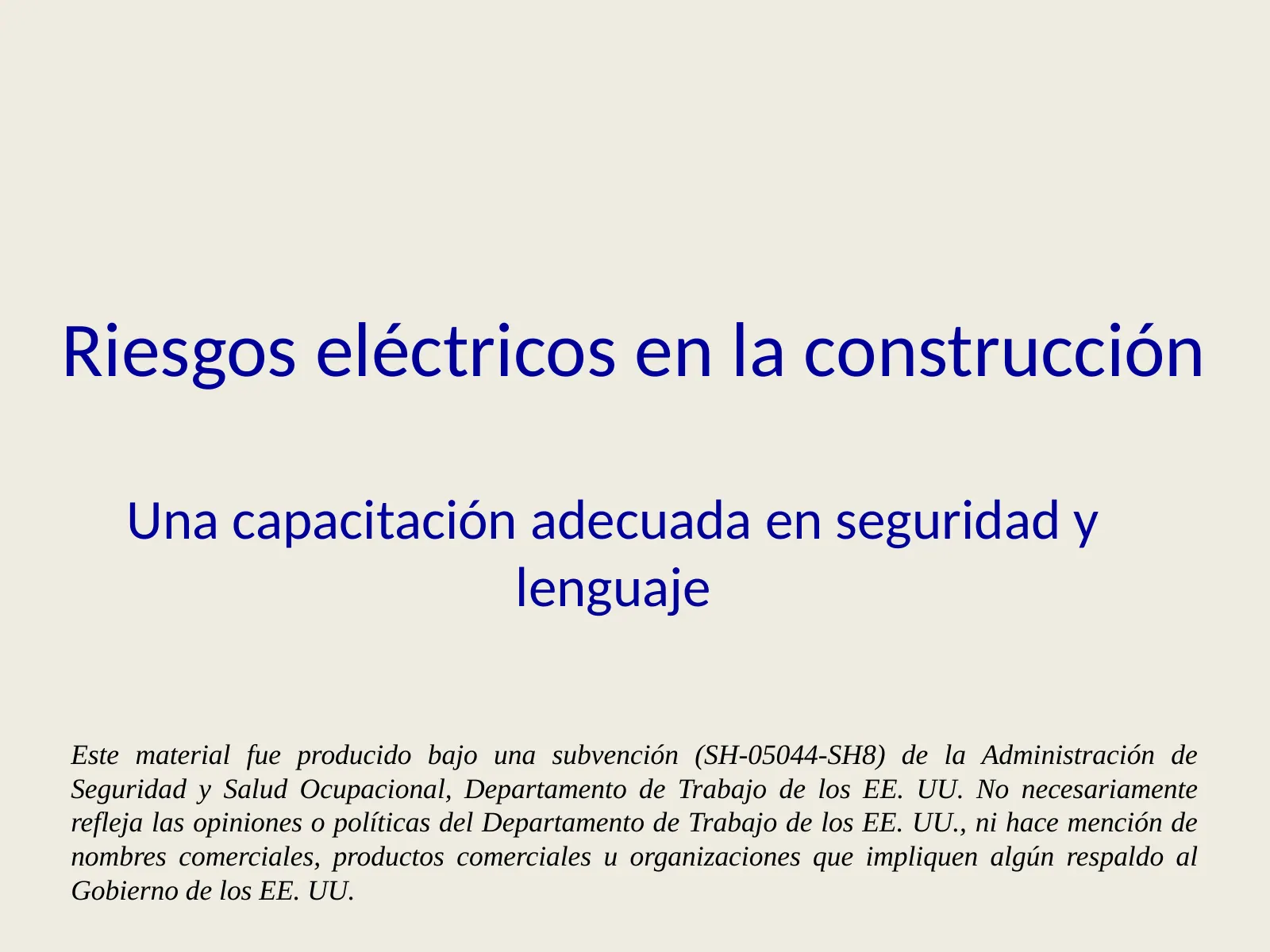

1. Slide 1

   Riesgos eléctricos en la construcción

   • Una capacitación adecuada en seguridad y lenguaje
   • Este material fue producido bajo una subvención (SH-05044-SH8) de la Administración de Seguridad y Salud Ocupacional, Departamento de Trabajo de los EE. UU. No necesariamente refleja las opiniones o políticas del Departamento de Trabajo de los EE. UU., ni hace mención de nombres comerciales, productos comerciales u organizaciones que impliquen algún respaldo al Gobierno de los EE. UU.
2. Slide 2

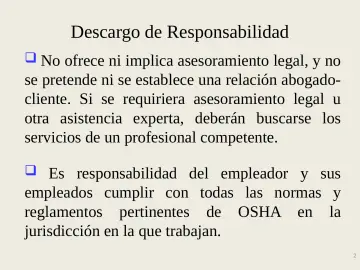

   Descargo de Responsabilidad

   • No ofrece ni implica asesoramiento legal, y no se pretende ni se establece una relación abogado-cliente. Si se requiriera asesoramiento legal u otra asistencia experta, deberán buscarse los servicios de un profesional competente.
   • Es responsabilidad del empleador y sus empleados cumplir con todas las normas y reglamentos pertinentes de OSHA en la jurisdicción en la que trabajan.
3. Slide 3

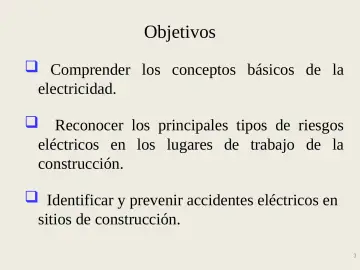

   Objetivos

   • Comprender los conceptos básicos de la electricidad.
   • Reconocer los principales tipos de riesgos eléctricos en los lugares de trabajo de la construcción.
   • Identificar y prevenir accidentes eléctricos en sitios de construcción.
4. Slide 4

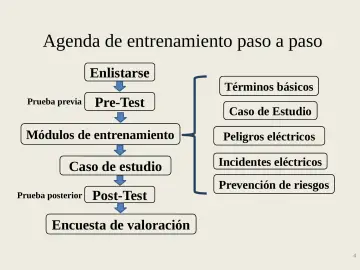

   Agenda de entrenamiento paso a paso

   • Enlistarse
   • Prueba previa
   • Pre-Test
   • Módulos de entrenamiento
   • Caso de estudio
   • Prueba posterior
   • Post-Test
   • Términos básicos
   • Peligros eléctricos
   • Incidentes eléctricos
   • Prevención de riesgos
   • Encuesta de valoración
5. Slide 5

   Enlistarse

   • Completa ahora la hoja de registro
6. Slide 6

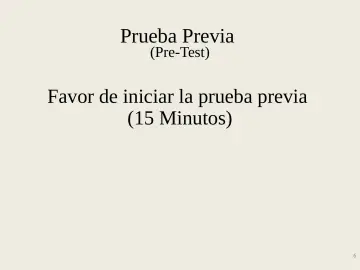

   Prueba Previa

   • (Pre-Test)
   • Favor de iniciar la prueba previa
   • (15 Minutos)
7. Slide 7

   Prueba Previa

   • (Pre-Test)
   • Favor de entregar la prueba previa
8. Slide 8

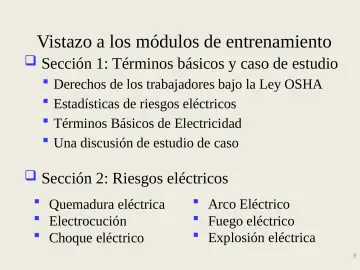

   Vistazo a los módulos de entrenamiento

   • Sección 1: Términos básicos y caso de estudio
   • Derechos de los trabajadores bajo la Ley OSHA
   • Estadísticas de riesgos eléctricos
   • Términos Básicos de Electricidad
   • Una discusión de estudio de caso
   • Sección 2: Riesgos eléctricos
   • Quemadura eléctrica
   • Electrocución
   • Choque eléctrico
   • Arco Eléctrico
   • Fuego eléctrico
   • Explosión eléctrica

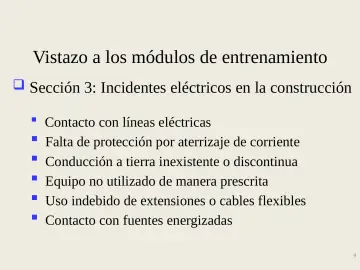

9. Slide 9

   Vistazo a los módulos de entrenamiento

   • Sección 3: Incidentes eléctricos en la construcción
   • Contacto con líneas eléctricas
   • Falta de protección por aterrizaje de corriente
   • Conducción a tierra inexistente o discontinua
   • Equipo no utilizado de manera prescrita
   • Uso indebido de extensiones o cables flexibles
   • Contacto con fuentes energizadas
10. Slide 10

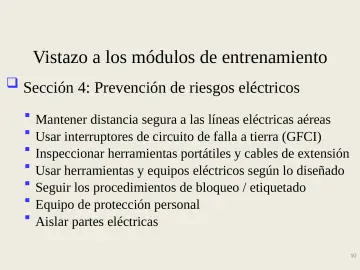

    Vistazo a los módulos de entrenamiento

    • Sección 4: Prevención de riesgos eléctricos
    • Mantener distancia segura a las líneas eléctricas aéreas
    • Usar interruptores de circuito de falla a tierra (GFCI)
    • Inspeccionar herramientas portátiles y cables de extensión
    • Usar herramientas y equipos eléctricos según lo diseñado
    • Seguir los procedimientos de bloqueo / etiquetado
    • Equipo de protección personal
    • Aislar partes eléctricas
11. Slide 11

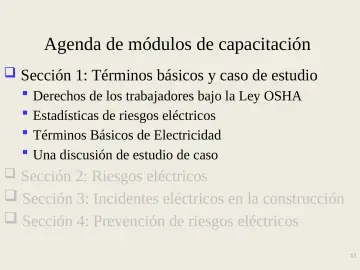

    Agenda de módulos de capacitación

    • Sección 1: Términos básicos y caso de estudio
    • Derechos de los trabajadores bajo la Ley OSHA
    • Estadísticas de riesgos eléctricos
    • Términos Básicos de Electricidad
    • Una discusión de estudio de caso
    • Sección 2: Riesgos eléctricos
    • Sección 3: Incidentes eléctricos en la construcción
    • Sección 4: Prevención de riesgos eléctricos
12. Slide 12

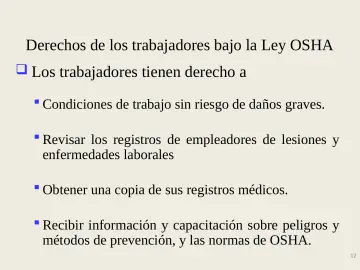

    Derechos de los trabajadores bajo la Ley OSHA

    • Los trabajadores tienen derecho a
    • Condiciones de trabajo sin riesgo de daños graves.
    • Revisar los registros de empleadores de lesiones y enfermedades laborales
    • Obtener una copia de sus registros médicos.
    • Recibir información y capacitación sobre peligros y métodos de prevención, y las normas de OSHA.

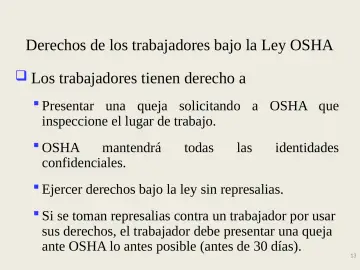

13. Slide 13

    Derechos de los trabajadores bajo la Ley OSHA

    • Los trabajadores tienen derecho a
    • Presentar una queja solicitando a OSHA que inspeccione el lugar de trabajo.
    • OSHA
    • mantendrá confidenciales.
    • todas
    • las
    • identidades
    • Ejercer derechos bajo la ley sin represalias.
    • Si se toman represalias contra un trabajador por usar sus derechos, el trabajador debe presentar una queja ante OSHA lo antes posible (antes de 30 días).
14. Slide 14

    Derechos de los trabajadores bajo la Ley OSHA

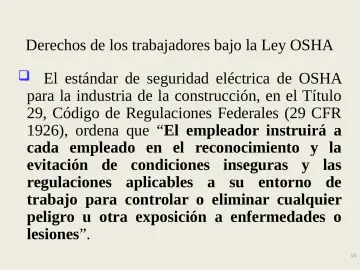

    • El estándar de seguridad eléctrica de OSHA para la industria de la construcción, en el Título 29, Código de Regulaciones Federales (29 CFR 1926), ordena que “El empleador instruirá a cada empleado en el reconocimiento y la evitación de condiciones inseguras y las regulaciones aplicables a su entorno de trabajo para controlar o eliminar cualquier peligro u otra exposición a enfermedades o lesiones”.
15. Slide 15

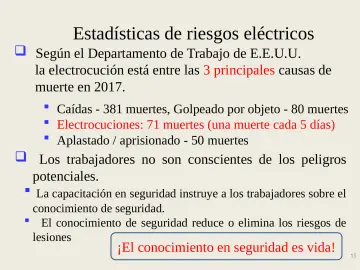

    Estadísticas de riesgos eléctricos

    • Según el Departamento de Trabajo de E.E.U.U.
    • la electrocución está entre las 3 principales causas de muerte en 2017.
    • Caídas - 381 muertes, Golpeado por objeto - 80 muertes
    • Electrocuciones: 71 muertes (una muerte cada 5 días)
    • Aplastado / aprisionado - 50 muertes
    • Los trabajadores no son conscientes de los peligros potenciales.
    • La capacitación en seguridad instruye a los trabajadores sobre el
    • conocimiento de seguridad.
    • El conocimiento de seguridad reduce o elimina los riesgos de lesiones
    • ¡El conocimiento en seguridad es vida!
16. Slide 16

    Términos básicos

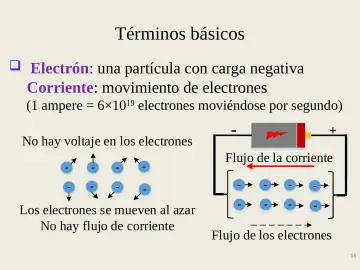

    • Electrón: una partícula con carga negativa
    • Corriente: movimiento de electrones
    • (1 ampere = 6×10 19 electrones moviéndose por segundo)
    • No hay voltaje en los electrones
    • Los electrones se mueven al azar
    • No hay flujo de corriente
    • Flujo de la corriente
    • Flujo de los electrones

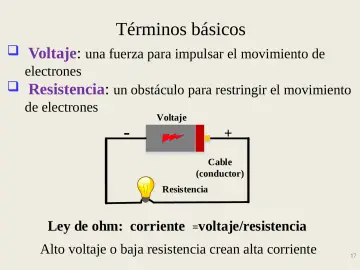

17. Slide 17

    Términos básicos

    • Voltaje: una fuerza para impulsar el movimiento de
    • electrones
    • Resistencia: un obstáculo para restringir el movimiento
    • de electrones
    • Voltaje
    • Cable
    • (conductor)
    • Resistencia
    • Ley de ohm: corriente = voltaje/resistencia
    • Alto voltaje o baja resistencia crean alta corriente
18. Slide 18

    Términos básicos

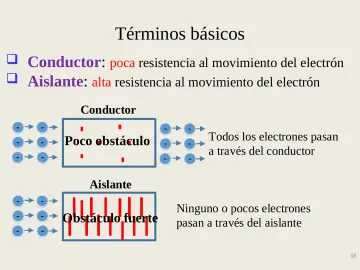

    • Conductor: poca resistencia al movimiento del electrón
    • Aislante: alta resistencia al movimiento del electrón
    • Conductor
    • Poco obstáculo
    • Todos los electrones pasan a través del conductor
    • Aislante
    • Obstáculo fuerte
    • Ninguno o pocos electrones pasan a través del aislante
19. Slide 19

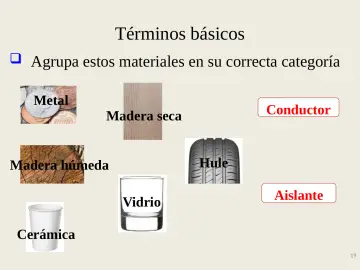

    Términos básicos

    • Agrupa estos materiales en su correcta categoría
    • Metal
    • Conductor
    • Madera seca
    • Hule
    • Madera húmeda
    • Vidrio
    • Aislante
    • Cerámica
20. Slide 20

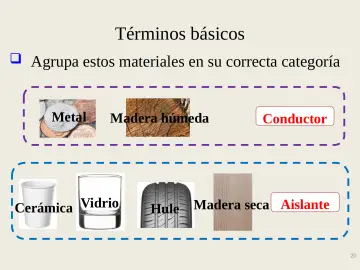

    Términos básicos

    • Agrupa estos materiales en su correcta categoría
    • Metal
    • Madera húmeda
    • Cerámica Vidrio
    • Hule
    • Conductor
    • Madera seca Aislante
21. Slide 21

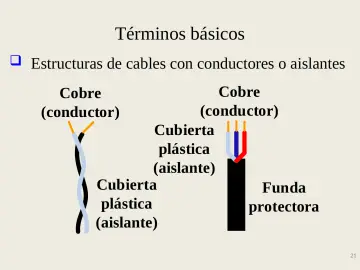

    Términos básicos

    • Estructuras de cables con conductores o aislantes
    • Cobre
    • (conductor)
    • Cubierta
    • plástica
    • (aislante)
    • Cubierta
    • Funda
    • plástica
    • protectora
    • (aislante)
    • Cobre
    • (conductor)
22. Slide 22

    Términos básicos

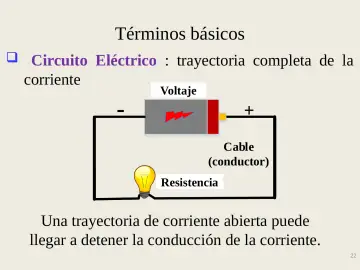

    • Circuito Eléctrico : trayectoria completa de la corriente
    • Voltage Voltaje
    • Cable
    • (conductor)
    • Resistance Resistencia
    • Una trayectoria de corriente abierta puede llegar a detener la conducción de la corriente.
23. Slide 23

    Términos básicos

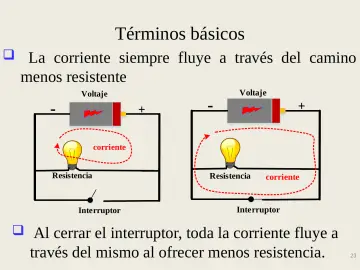

    • La corriente siempre fluye a través del camino menos resistente
    • Voltaje
    • Voltaje
    • corriente
    • Resistencia
    • Interruptor
    • Resistencia
    • corriente
    • Interruptor
    • Al cerrar el interruptor, toda la corriente fluye a través del mismo al ofrecer menos resistencia.
24. Slide 24

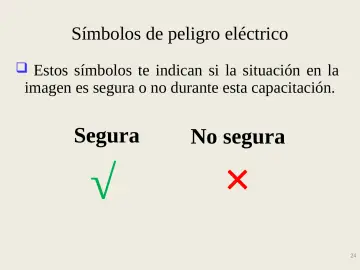

    Símbolos de peligro eléctrico

    • Estos símbolos te indican si la situación en la imagen es segura o no durante esta capacitación.
    • Segura
    • No segura
25. Slide 25

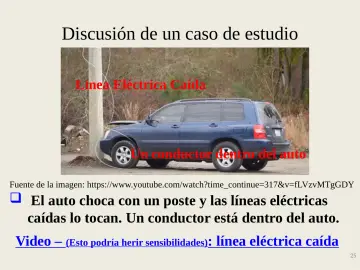

    Discusión de un caso de estudio

    • Línea Eléctrica Caída
    • Un conductor dentro del auto
    • Fuente de la imagen: https://www.youtube.com/watch?time_continue=317&v=fLVzvMTgGDY
    • El auto choca con un poste y las líneas eléctricas caídas lo tocan. Un conductor está dentro del auto.
    • Video – (Esto podría herir sensibilidades) : línea eléctrica caída
26. Slide 26

    Discusión de un caso de estudio

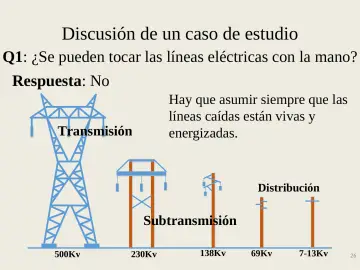

    • Q1: ¿Se pueden tocar las líneas eléctricas con la mano?
    • Respuesta: No
    • Hay que asumir siempre que las líneas caídas están vivas y energizadas.
    • Transmisión
    • Distribución
    • Subtransmisión
    • 500Kv
    • 230Kv
    • 138Kv
    • 69Kv
    • 7-13Kv
27. Slide 27

    Discusión de un caso de estudio

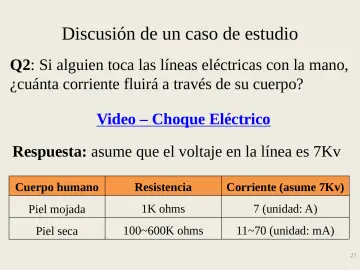

    • Q2: Si alguien toca las líneas eléctricas con la mano, ¿cuánta corriente fluirá a través de su cuerpo?
    • Video – Choque Eléctrico
    • Respuesta: asume que el voltaje en la línea es 7Kv
    • Cuerpo humano
    • Resistencia
    • Corriente (asume 7Kv)
    • Piel mojada
    • 1K ohms
    • 7 (unidad: A)
    • Piel seca
    • 100~600K ohms
    • 11~70 (unidad: mA)
28. Slide 28

    Discusión de un caso de estudio

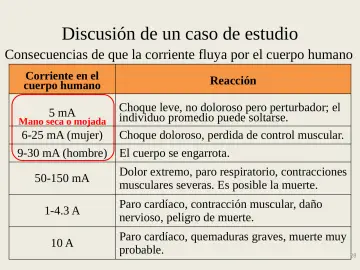

    • Consecuencias de que la corriente fluya por el cuerpo humano
    • Corriente en el cuerpo humano
    • Reacción
    • Choque leve, no doloroso pero perturbador; el Mano seca o mojada individuo promedio puede soltarse.
    • 6-25 mA (mujer) Choque doloroso, perdida de control muscular. 9-30 mA (hombre) El cuerpo se engarrota.
    • 5 mA
    • 50-150 mA
    • Dolor extremo, paro respiratorio, contracciones musculares severas. Es posible la muerte.
    • 1-4.3 A
    • Paro cardíaco, contracción muscular, daño nervioso, peligro de muerte.
    • 10 A
    • Paro cardíaco, quemaduras graves, muerte muy probable.
29. Slide 29

    Discusión de un caso de estudio

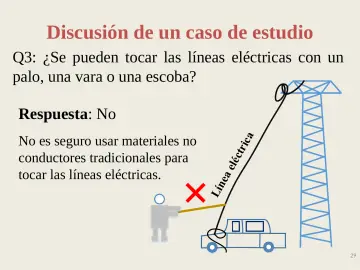

    • Q3: ¿Se pueden tocar las líneas eléctricas con un palo, una vara o una escoba?
    • Respuesta: No
    • No es seguro usar materiales no conductores tradicionales para tocar las líneas eléctricas.
30. Slide 30

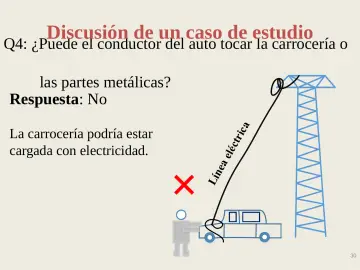

    Discusión de un caso de estudio

    • Q4: ¿Puede el conductor del auto tocar la carrocería o las partes metálicas?
    • Respuesta: No
    • La carrocería podría estar cargada con electricidad.
31. Slide 31

    Discusión de un caso de estudio

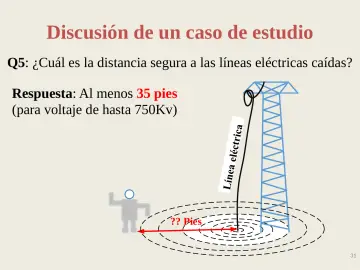

    • Q5: ¿Cuál es la distancia segura a las líneas eléctricas caídas?
    • Respuesta: Al menos 35 pies (para voltaje de hasta 750Kv)
    • ?? Pies

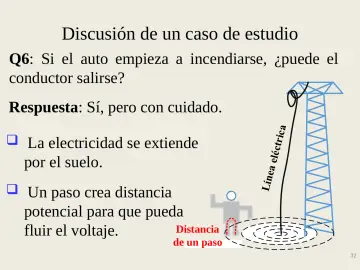

32. Slide 32

    Discusión de un caso de estudio

    • Q6: Si el auto empieza a incendiarse, ¿puede el conductor salirse?
    • Respuesta: Sí, pero con cuidado.
    • La electricidad se extiende por el suelo.
    • Un paso crea distancia
    • potencial para que pueda
    • Distancia
    • fluir el voltaje.
    • de un paso
33. Slide 33

    Discusión de un caso de estudio

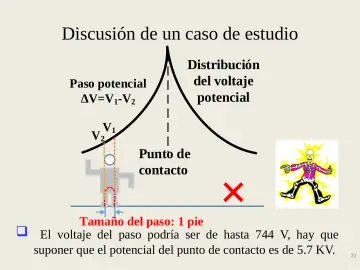

    • Paso potencial
    • ΔV=V 1 -V 2
    • Distribución del voltaje potencial
    • V 1
    • V 2
    • Punto de contacto
    • Tamaño del paso: 1 pie
    • El voltaje del paso podría ser de hasta 744 V, hay que
    • suponer que el potencial del punto de contacto es de 5.7 KV.
34. Slide 34

    Discusión de un caso de estudio

    • Q7: ¿Cómo alejarse del auto evitando descargas eléctricas?
    • Respuesta: dando pasos pequeños para evitar paso potencial
    • Alejarse
    • Evite pasos largos
    • Zapatos resistentes a choques eléctricos
    • Más detalles
    • Poner las manos a los lados, saltar por completo.
    • Evitar tocar el coche y el suelo al mismo tiempo.
    • Juntar los pies, da pequeños pasos sin levantar los pies.
35. Slide 35

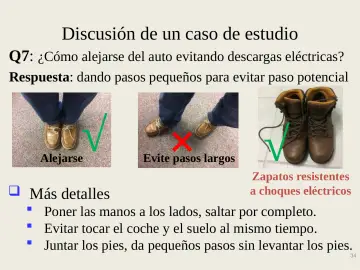

    Discusión de un caso de estudio

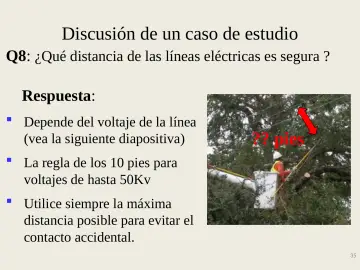

    • Q8: ¿Qué distancia de las líneas eléctricas es segura ?
    • Respuesta:
    • Depende del voltaje de la línea (vea la siguiente diapositiva)
    • ?? pies
    • La regla de los 10 pies para voltajes de hasta 50Kv
    • Utilice siempre la máxima distancia posible para evitar el contacto accidental.

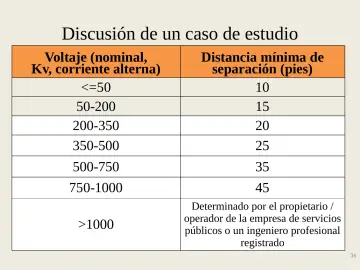

36. Slide 36

    Discusión de un caso de estudio

    • Voltaje (nominal,
    • Kv, corriente alterna)
    • <=50
    • 50-200
    • 200-350
    • 350-500
    • Distancia mínima de separación (pies)
    • 500-750
    • 750-1000
    • >1000
    • Determinado por el propietario / operador de la empresa de servicios públicos o un ingeniero profesional registrado

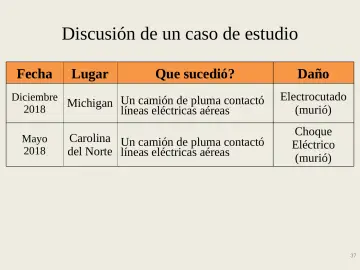

37. Slide 37

    Discusión de un caso de estudio

    • Fecha
    • Lugar
    • Que sucedió?
    • Diciembre
    • Un camión de pluma contactó
    • Michigan
    • 2018
    • líneas eléctricas aéreas
    • Mayo 2018
    • Carolina Un camión de pluma contactó del Norte líneas eléctricas aéreas
    • Daño
    • Electrocutado
    • (murió)
    • Choque Eléctrico (murió)

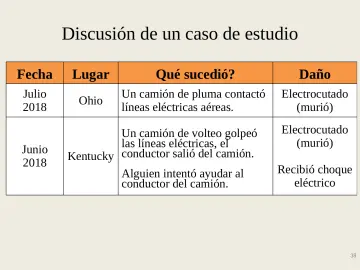

38. Slide 38

    Discusión de un caso de estudio

    • Fecha
    • Julio 2018
    • Junio 2018
    • Lugar
    • Qué sucedió?
    • Daño
    • Ohio
    • Un camión de pluma contactó líneas eléctricas aéreas.
    • Electrocutado
    • (murió)
    • Un camión de volteo golpeó las líneas eléctricas, el Kentucky conductor salió del camión.
    • (murió)
    • Alguien intentó ayudar al conductor del camión.
    • Recibió choque eléctrico
39. Slide 39

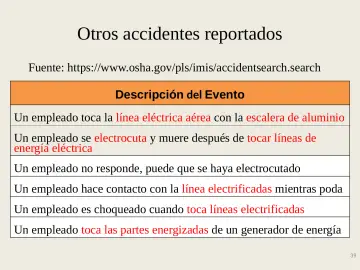

    Otros accidentes reportados

    • Fuente: https://www.osha.gov/pls/imis/accidentsearch.search
    • Descripción del Evento
    • Un empleado toca la línea eléctrica aérea con la escalera de aluminio
    • Un empleado se electrocuta y muere después de tocar líneas de energía eléctrica
    • Un empleado no responde, puede que se haya electrocutado
    • Un empleado hace contacto con la línea electrificadas mientras poda
    • Un empleado es choqueado cuando toca líneas electrificadas
    • Un empleado toca las partes energizadas de un generador de energía
40. Slide 40

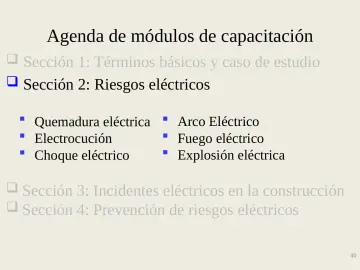

    Agenda de módulos de capacitación

    • Sección 1: Términos básicos y caso de estudio
    • Sección 2: Riesgos eléctricos
    • Quemadura eléctrica Arco Eléctrico
    • Fuego eléctrico
    • Electrocución
    • Explosión eléctrica
    • Choque eléctrico
    • Sección 3: Incidentes eléctricos en la construcción
    • Sección 4: Prevención de riesgos eléctricos
41. Slide 41

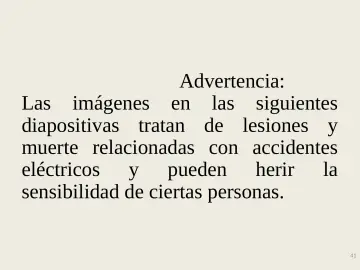

    Advertencia:

    • Las imágenes en las siguientes diapositivas tratan de lesiones y muerte relacionadas con accidentes eléctricos y pueden herir la sensibilidad de ciertas personas.
42. Slide 42

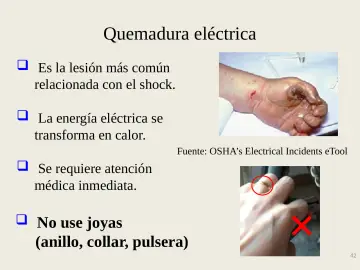

    Quemadura eléctrica

    • Es la lesión más común relacionada con el shock.
    • La energía eléctrica se transforma en calor.
    • Fuente: OSHA’s Electrical Incidents eTool
    • Se requiere atención médica inmediata.
    • No use joyas
    • (anillo, collar, pulsera)
43. Slide 43

    Quemadura eléctrica

    • Quemaduras alrededor del punto de entrada de la corriente
    • Quemaduras alrededor del punto de salida de la corriente
    • Herida de entrada
    • Herida de salida

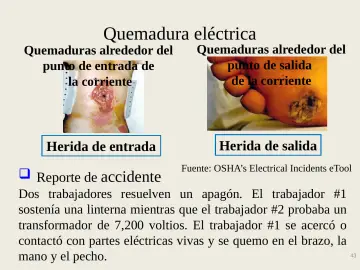

    • Reporte de accidente
    • Fuente: OSHA’s Electrical Incidents eTool
    • Dos trabajadores resuelven un apagón. El trabajador #1 sostenía una linterna mientras que el trabajador #2 probaba un transformador de 7,200 voltios. El trabajador #1 se acercó o contactó con partes eléctricas vivas y se quemo en el brazo, la
    • mano y el pecho.
44. Slide 44

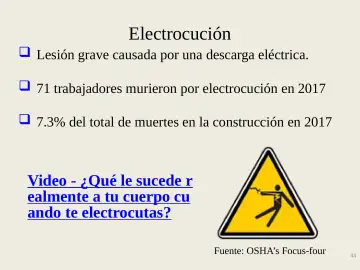

    Electrocución

    • Lesión grave causada por una descarga eléctrica.
    • 71 trabajadores murieron por electrocución en 2017
    • 7.3% del total de muertes en la construcción en 2017
    • Video - ¿Qué le sucede r ealmente a tu cuerpo cu ando te electrocutas?
    • Fuente: OSHA’s Focus-four
45. Slide 45

    Choque eléctrico

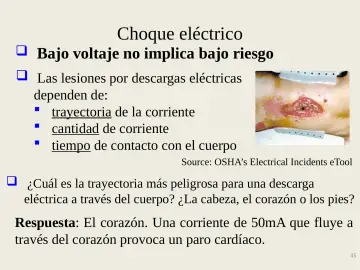

    • Bajo voltaje no implica bajo riesgo
    • Las lesiones por descargas eléctricas dependen de:
    • trayectoria de la corriente
    • cantidad de corriente
    • tiempo de contacto con el cuerpo
    • Source: OSHA’s Electrical Incidents eTool
    • ¿Cuál es la trayectoria más peligrosa para una descarga eléctrica a través del cuerpo? ¿La cabeza, el corazón o los pies?
    • Respuesta: El corazón. Una corriente de 50mA que fluye a través del corazón provoca un paro cardíaco.
46. Slide 46

    Electrocución

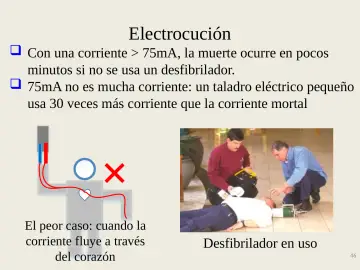

    • Con una corriente > 75mA, la muerte ocurre en pocos minutos si no se usa un desfibrilador.
    • 75mA no es mucha corriente: un taladro eléctrico pequeño usa 30 veces más corriente que la corriente mortal
    • El peor caso: cuando la corriente fluye a través del corazón
    • Desfibrilador en uso
47. Slide 47

    Choque eléctrico

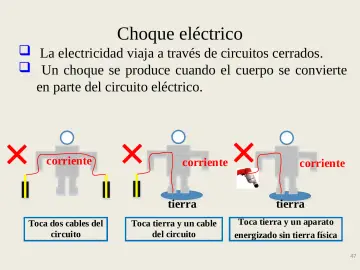

    • La electricidad viaja a través de circuitos cerrados.
    • Un choque se produce cuando el cuerpo se convierte en parte del circuito eléctrico.
    • corriente
    • corriente
    • tierra
    • Toca dos cables del circuito
    • Toca tierra y un cable del circuito
    • corriente
    • tierra
    • Toca tierra y un aparato energizado sin tierra física
48. Slide 48

    Arco Eléctrico

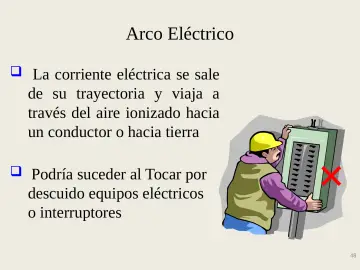

    • La corriente eléctrica se sale de su trayectoria y viaja a través del aire ionizado hacia un conductor o hacia tierra
    • Podría suceder al Tocar por descuido equipos eléctricos o interruptores
49. Slide 49

    Arco Eléctrico

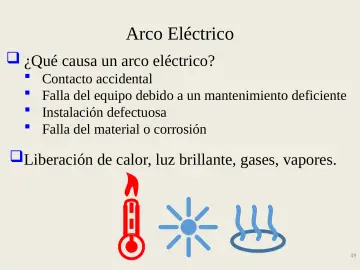

    • ¿Qué causa un arco eléctrico?
    • Contacto accidental
    • Falla del equipo debido a un mantenimiento deficiente Instalación defectuosa
    • Falla del material o corrosión
    • Liberación de calor, luz brillante, gases, vapores.
50. Slide 50

    Arco Eléctrico

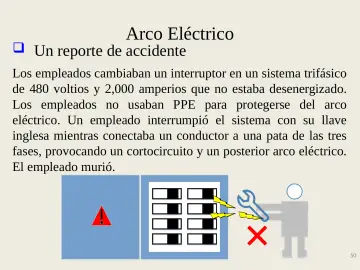

    • Un reporte de accidente
    • Los empleados cambiaban un interruptor en un sistema trifásico de 480 voltios y 2,000 amperios que no estaba desenergizado. Los empleados no usaban PPE para protegerse del arco eléctrico. Un empleado interrumpió el sistema con su llave inglesa mientras conectaba un conductor a una pata de las tres fases, provocando un cortocircuito y un posterior arco eléctrico. El empleado murió.
51. Slide 51

    Arco Eléctrico

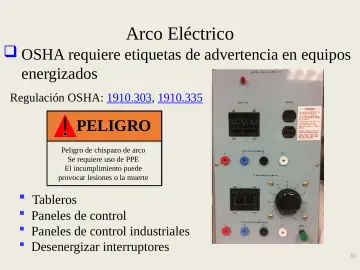

    • OSHA requiere etiquetas de advertencia en equipos energizados
    • Regulación OSHA: 1910.303, 1910.335
    • PELIGRO
    • Peligro de chispazo de arco
    • Se requiere uso de PPE
    • El incumplimiento puede provocar lesiones o la muerte
    • Tableros
    • Paneles de control
    • Paneles de control industriales
    • Desenergizar interruptores
52. Slide 52

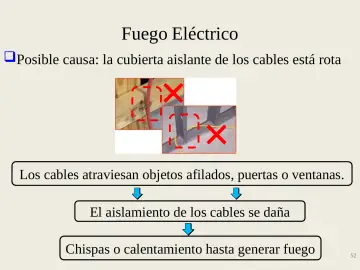

    Fuego Eléctrico

    • Posible causa: la cubierta aislante de los cables está rota
    • Los cables atraviesan objetos afilados, puertas o ventanas.
    • El aislamiento de los cables se daña
    • Chispas o calentamiento hasta generar fuego
53. Slide 53

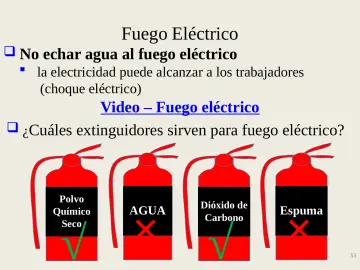

    Fuego Eléctrico

    • No echar agua al fuego eléctrico
    • la electricidad puede alcanzar a los trabajadores
    • (choque eléctrico)
    • Video – Fuego eléctrico
    • ¿ Cuáles extinguidores sirven para fuego eléctrico?
    • Polvo
    • Químico
    • Seco
    • Dióxido de Carbono
    • AGUA
    • Espuma
54. Slide 54

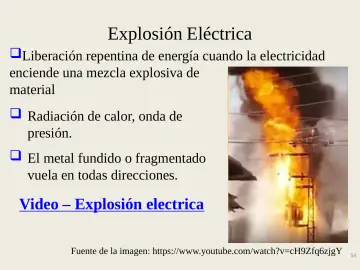

    Explosión Eléctrica

    • Liberación repentina de energía cuando la electricidad enciende una mezcla explosiva de material
    • Radiación de calor, onda de presión.
    • El metal fundido o fragmentado vuela en todas direcciones.
    • Video – Explosión electrica
    • Fuente de la imagen: https://www.youtube.com/watch?v=cH9Zfq6zjgY
55. Slide 55

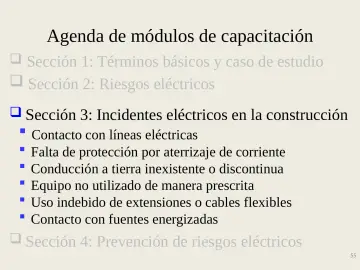

    Agenda de módulos de capacitación

    • Sección 1: Términos básicos y caso de estudio
    • Sección 2: Riesgos eléctricos
    • Sección 3: Incidentes eléctricos en la construcción
    • Contacto con líneas eléctricas
    • Falta de protección por aterrizaje de corriente
    • Conducción a tierra inexistente o discontinua
    • Equipo no utilizado de manera prescrita
    • Uso indebido de extensiones o cables flexibles
    • Contacto con fuentes energizadas
    • Sección 4: Prevención de riesgos eléctricos
56. Slide 56

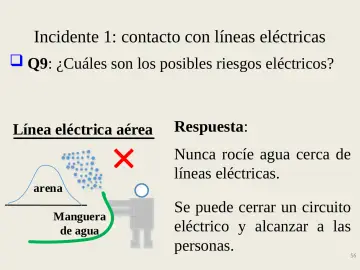

    Q9: ¿Cuáles son los posibles riesgos eléctricos?

    • Incidente 1: contacto con líneas eléctricas
    • Línea eléctrica aérea
    • arena
    • Manguera de agua
    • Respuesta:
    • Nunca rocíe agua cerca de líneas eléctricas.
    • Se puede cerrar un circuito eléctrico y alcanzar a las personas.
57. Slide 57

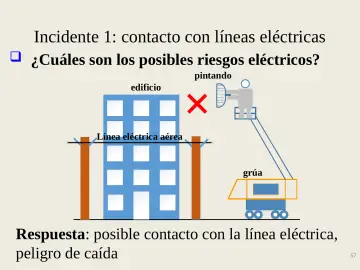

    Incidente 1: contacto con líneas eléctricas

    • ¿Cuáles son los posibles riesgos eléctricos?
    • pintando
    • edificio
    • Línea eléctrica aérea
    • grúa
    • Respuesta: posible contacto con la línea eléctrica, peligro de caída
58. Slide 58

    Incidente 1: contacto con líneas eléctricas

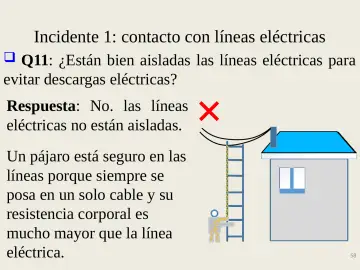

    • Q11: ¿Están bien aisladas las líneas eléctricas para evitar descargas eléctricas?
    • Respuesta: No. las líneas eléctricas no están aisladas.
    • Un pájaro está seguro en las líneas porque siempre se posa en un solo cable y su resistencia corporal es mucho mayor que la línea eléctrica.
59. Slide 59

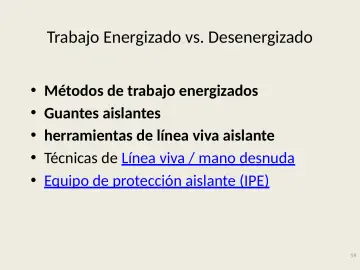

    Trabajo Energizado vs. Desenergizado

    • Métodos de trabajo energizados
    • Guantes aislantes
    • herramientas de línea viva aislante
    • Técnicas de Línea viva / mano desnuda
    • Equipo de protección aislante (IPE)
60. Slide 60

    Trabajo Energizado vs. Desenergizado

    • Helicóptero transfiriendo liniero a cable
61. Slide 61

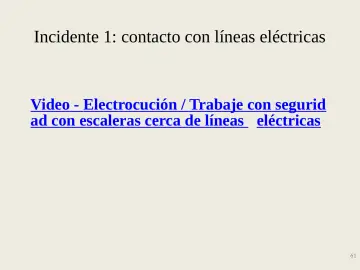

    Incidente 1: contacto con líneas eléctricas

    • Video - Electrocución / Trabaje con segurid ad con escaleras cerca de líneas eléctricas
62. Slide 62

    Incidente 2: falta de protección por aterrizaje

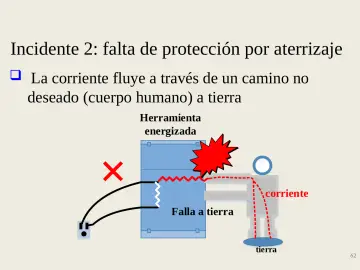

    • La corriente fluye a través de un camino no deseado (cuerpo humano) a tierra
    • Herramienta energizada
    • corriente
    • Falla a tierra
    • tierra
63. Slide 63

    Incidente 2: falta de protección por aterrizaje

    • Video - ¿Qué es la tierra? Hacer tierra
64. Slide 64

    Incidente 2: falta de protección por aterrizaje

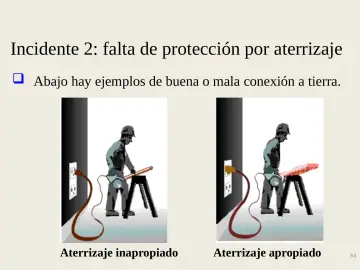

    • Abajo hay ejemplos de buena o mala conexión a tierra.
    • Aterrizaje inapropiado
    • Aterrizaje apropiado
65. Slide 65

    Incidente 2: falta de protección por aterrizaje

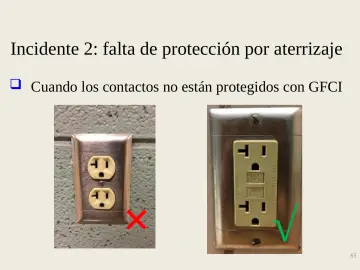

    • Cuando los contactos no están protegidos con GFCI
66. Slide 66

    Incidente 3: Sin trayecto a tierra o discontinuo

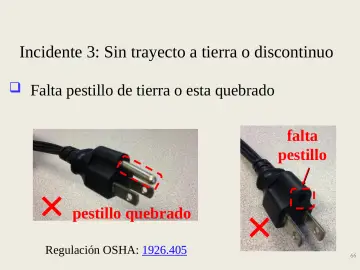

    • Falta pestillo de tierra o esta quebrado
    • falta pestillo
    • pestillo quebrado
    • Regulación OSHA: 1926.405
67. Slide 67

    Incidente 3: Sin trayecto a tierra o discontinuo

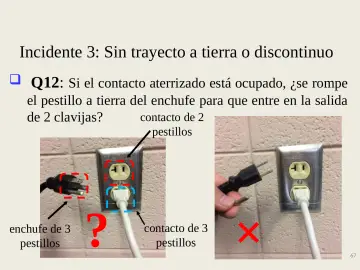

    • Q12: Si el contacto aterrizado está ocupado, ¿se rompe
    • el pestillo a tierra del enchufe para que entre en la salida contacto de 2
    • de 2 clavijas?
    • pestillos
    • enchufe de 3 pestillos
    • contacto de 3 pestillos
68. Slide 68

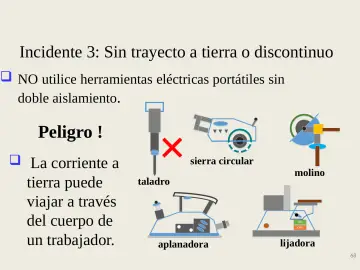

    Peligro !

    • Incidente 3: Sin trayecto a tierra o discontinuo
    • NO utilice herramientas eléctricas portátiles sin doble aislamiento .
    • La corriente a
    • tierra puede viajar a través del cuerpo de un trabajador.
    • sierra circular
    • taladro
    • molino
    • ON
    • OFF
    • aplanadora
    • lijadora
69. Slide 69

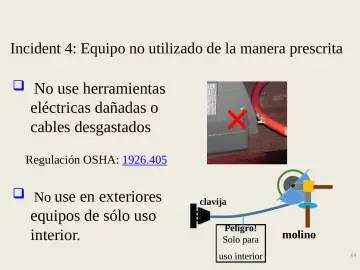

    Incident 4: Equipo no utilizado de la manera prescrita

    • No use herramientas
    • eléctricas dañadas o cables desgastados
    • Regulación OSHA: 1926.405
    • No use en exteriores
    • equipos de sólo uso interior.
    • clavija
    • Peligro! Solo para
    • uso interior
    • molino
70. Slide 70

    Incident 4: Equipo no utilizado de la manera prescrita

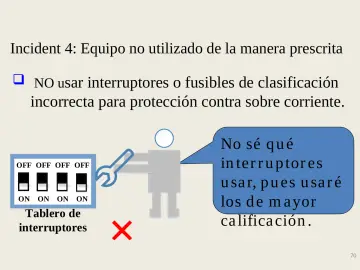

    • NO u sar interruptores o fusibles de clasificación incorrecta para protección contra sobre corriente.
    • OFF OFF OFF OFF
    • ON
    • ON
    • ON
    • ON
    • Tablero de interruptores
    • in ter r u p tor es
71. Slide 71

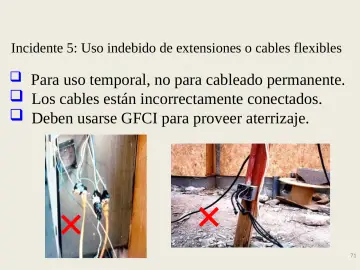

    Incidente 5: Uso indebido de extensiones o cables flexibles

    • Para uso temporal, no para cableado permanente.
    • Los cables están incorrectamente conectados.
    • Deben usarse GFCI para proveer aterrizaje.
72. Slide 72

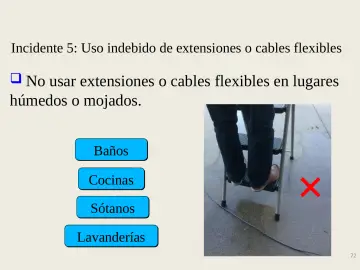

    No usar extensiones o cables flexibles en lugares húmedos o mojados.

    • Incidente 5: Uso indebido de extensiones o cables flexibles
    • Baños
    • Cocinas
    • Sótanos
    • Lavanderías
73. Slide 73

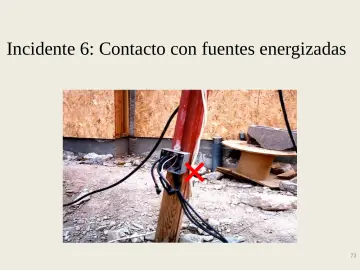

    Incidente 6: Contacto con fuentes energizadas

74. Slide 74

    Agenda de módulos de capacitación

    • Sección 1: Términos básicos y caso de estudio
    • Sección 2: Riesgos eléctricos
    • Sección 3: Incidentes eléctricos en la construcción
    • Sección 4: Prevención de riesgos eléctricos
    • Mantener distancia segura a las líneas eléctricas aéreas
    • Usar interruptores de circuito de falla a tierra (GFCI)

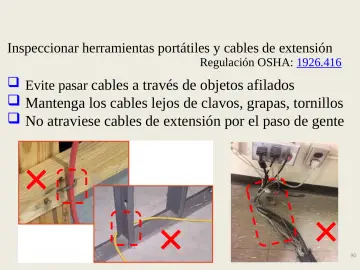

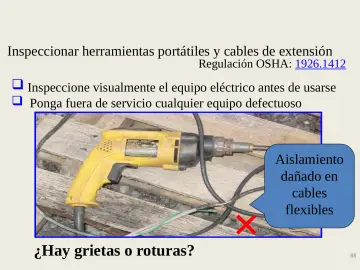

    • Inspeccionar herramientas portátiles y cables de extensión
    • Usar herramientas y equipos eléctricos según lo diseñado
    • Seguir los procedimientos de bloqueo / etiquetado

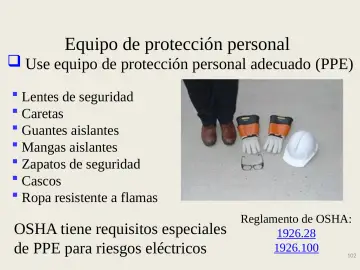

    • Equipo de protección personal
    • Aislar partes eléctricas
75. Slide 75

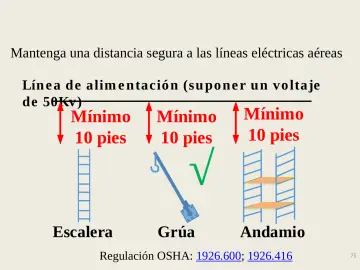

    Mantenga una distancia segura a las líneas eléctricas aéreas

    • Mínimo 10 pies
    • Escalera
    • Grúa
    • Andamio
    • Regulación OSHA: 1926.600; 1926.416
76. Slide 76

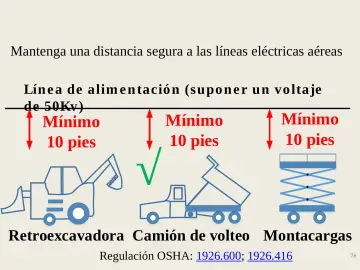

    Mantenga una distancia segura a las líneas eléctricas aéreas

    • Mínimo 10 pies
    • Retroexcavadora Camión de volteo Montacargas
    • Regulación OSHA: 1926.600; 1926.416
77. Slide 77

    Mantenga una distancia segura a las líneas eléctricas aéreas

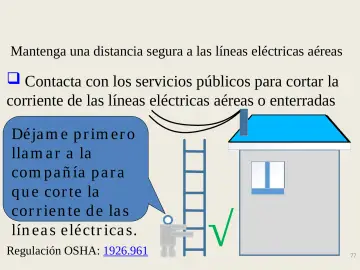

    • Contacta con los servicios públicos para cortar la corriente de las líneas eléctricas aéreas o enterradas
    • u e cor te la cor r ien te d e la s lín ea s eléctr ica s.
    • Regulación OSHA: 1926.961
78. Slide 78

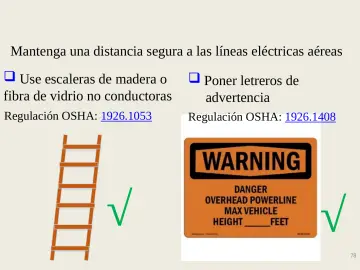

    Use escaleras de madera o fibra de vidrio no conductoras

    • Mantenga una distancia segura a las líneas eléctricas aéreas
    • Poner letreros de advertencia
    • Regulación OSHA: 1926.1053
    • Regulación OSHA: 1926.1408
79. Slide 79

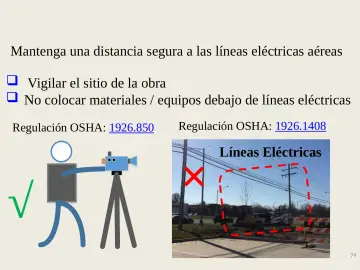

    Vigilar el sitio de la obra

    • Mantenga una distancia segura a las líneas eléctricas aéreas
    • No colocar materiales / equipos debajo de líneas eléctricas
    • Regulación OSHA: 1926.850
    • Regulación OSHA: 1926.1408
    • Líneas Eléctricas
80. Slide 80

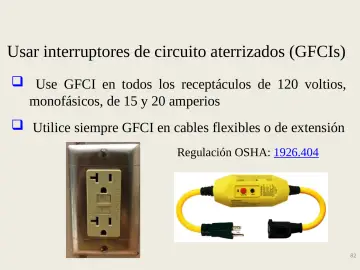

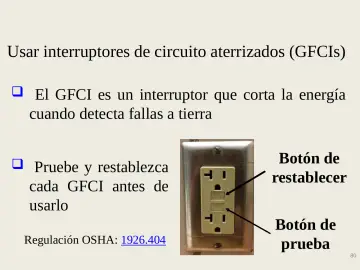

    Usar interruptores de circuito aterrizados (GFCIs)

    • El GFCI es un interruptor que corta la energía cuando detecta fallas a tierra
    • Pruebe y restablezca
    • cada GFCI antes de usarlo
    • Regulación OSHA: 1926.404
    • Botón de restablecer
    • Botón de prueba
81. Slide 81

    Usar interruptores de circuito aterrizados (GFCIs)

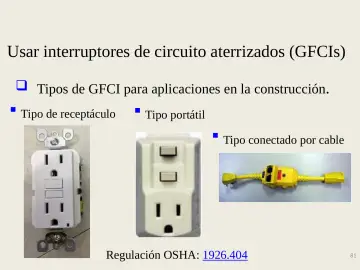

    • Tipos de GFCI para aplicaciones en la construcción .
    • Tipo de receptáculo
    • Tipo portátil
    • Tipo conectado por cable
    • Regulación OSHA: 1926.404
82. Slide 82

    Usar interruptores de circuito aterrizados (GFCIs)

    • Use GFCI en todos los receptáculos de 120 voltios, monofásicos, de 15 y 20 amperios
    • Utilice siempre GFCI en cables flexibles o de extensión
    • Regulación OSHA: 1926.404

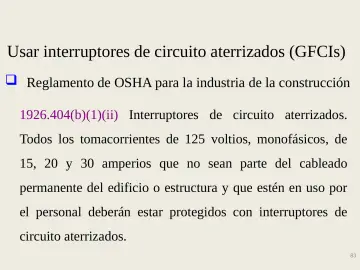

83. Slide 83

    Usar interruptores de circuito aterrizados (GFCIs)

    • Reglamento de OSHA para la industria de la construcción
    • 1926.404(b)(1)(ii) Interruptores de circuito aterrizados.
    • Todos los tomacorrientes de 125 voltios, monofásicos, de
    • 15, 20 y 30 amperios que no sean parte del cableado permanente del edificio o estructura y que estén en uso por el personal deberán estar protegidos con interruptores de circuito aterrizados.
84. Slide 84

    Usar interruptores de circuito aterrizados (GFCIs)

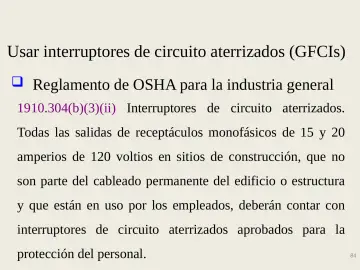

    • Reglamento de OSHA para la industria general
    • 1910.304(b)(3)(ii) Interruptores de circuito aterrizados.
    • Todas las salidas de receptáculos monofásicos de 15 y 20 amperios de 120 voltios en sitios de construcción, que no son parte del cableado permanente del edificio o estructura y que están en uso por los empleados, deberán contar con interruptores de circuito aterrizados aprobados para la protección del personal.
85. Slide 85

    Usar interruptores de circuito aterrizados (GFCIs)

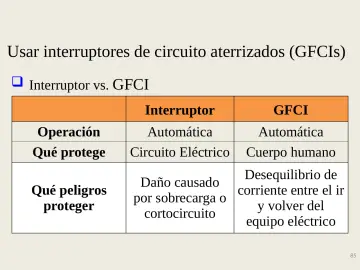

    • Interruptor vs. GFCI
    • Interruptor
    • GFCI
    • Operación Qué protege
    • Automática
    • Circuito Eléctrico
    • Automática
    • Cuerpo humano
    • Qué peligros proteger
    • Desequilibrio de
    • Daño causado
    • corriente entre el ir
    • por sobrecarga o y volver del cortocircuito equipo eléctrico
86. Slide 86

    Usar interruptores de circuito aterrizados (GFCIs)

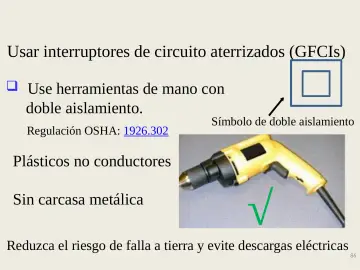

    • Use herramientas de mano con doble aislamiento.
    • Regulación OSHA: 1926.302
    • Símbolo de doble aislamiento
    • Plásticos no conductores
    • Sin carcasa metálica
    • Reduzca el riesgo de falla a tierra y evite descargas eléctricas
87. Slide 87

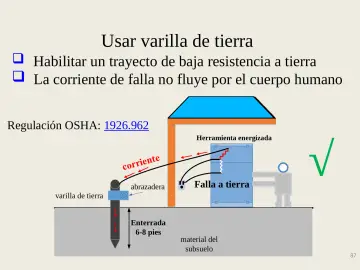

    Usar varilla de tierra

    • Habilitar un trayecto de baja resistencia a tierra
    • La corriente de falla no fluye por el cuerpo humano
    • Regulación OSHA: 1926.962
    • Herramienta energizada
    • abrazadera
    • Falla a tierra
    • varilla de tierra
    • Enterrada 6-8 pies
    • material del subsuelo
88. Slide 88

    Inspeccionar herramientas portátiles y cables de extensión

    • Regulación OSHA: 1926.1412
    • Inspeccione visualmente el equipo eléctrico antes de usarse
    • Ponga fuera de servicio cualquier equipo defectuoso
    • ¿Hay grietas o roturas?
    • Aislamiento dañado en cables flexibles
89. Slide 89

    Inspeccionar herramientas portátiles y cables de extensión

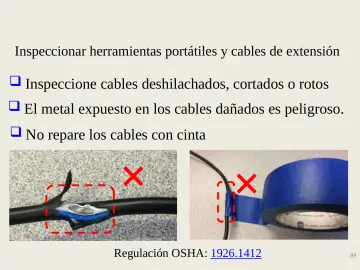

    • Inspeccione cables deshilachados, cortados o rotos
    • El metal expuesto en los cables dañados es peligroso.
    • No repare los cables con cinta
    • Regulación OSHA: 1926.1412
90. Slide 90

    Inspeccionar herramientas portátiles y cables de extensión

    • Regulación OSHA: 1926.416
    • Evite pasar cables a través de objetos afilados
    • Mantenga los cables lejos de clavos, grapas, tornillos
    • No atraviese cables de extensión por el paso de gente
91. Slide 91
    • Inspeccionar herramientas portátiles y cables de extensión

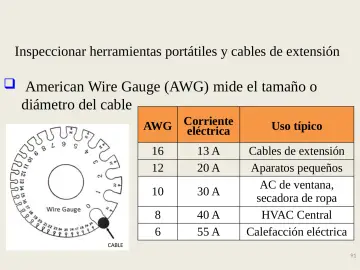

    • American Wire Gauge (AWG) mide el tamaño o
    • diámetro del cable
    • AWG Corriente
    • eléctrica
    • 16 12
    • 13 A 20 A
    • 30 A
    • 8 6
    • 40 A 55 A
    • Uso típico
    • Cables de extensión
    • Aparatos pequeños
    • AC de ventana, secadora de ropa
    • HVAC Central
    • Calefacción eléctrica
    • CABLE
92. Slide 92

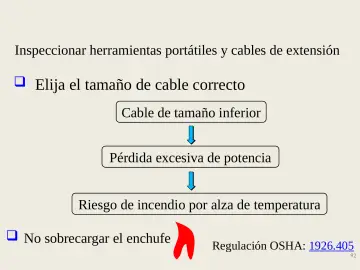

    Elija el tamaño de cable correcto

    • Inspeccionar herramientas portátiles y cables de extensión
    • Cable de tamaño inferior
    • Pérdida excesiva de potencia
    • Riesgo de incendio por alza de temperatura
    • No sobrecargar el enchufe
    • Regulación OSHA: 1926.405
93. Slide 93

    Inspeccionar herramientas portátiles y cables de extensión

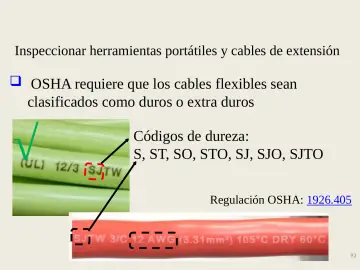

    • OSHA requiere que los cables flexibles sean
    • clasificados como duros o extra duros
    • Códigos de dureza:
    • S, ST, SO, STO, SJ, SJO, SJTO
    • Regulación OSHA: 1926.405
94. Slide 94

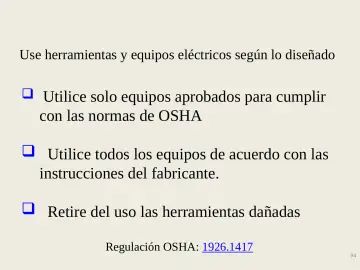

    Use herramientas y equipos eléctricos según lo diseñado

    • Utilice solo equipos aprobados para cumplir con las normas de OSHA
    • Utilice todos los equipos de acuerdo con las instrucciones del fabricante.
    • Retire del uso las herramientas dañadas
    • Regulación OSHA: 1926.1417
95. Slide 95

    Use herramientas y equipos eléctricos según lo diseñado

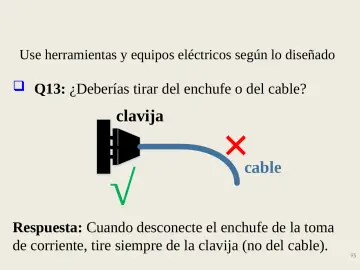

    • Q13: ¿Deberías tirar del enchufe o del cable?
    • clavija
    • cable
    • Respuesta: Cuando desconecte el enchufe de la toma de corriente, tire siempre de la clavija (no del cable).
96. Slide 96

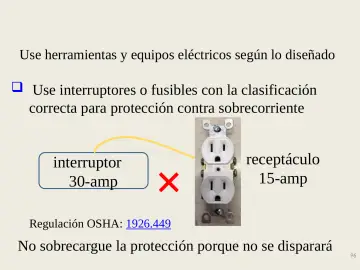

    Use herramientas y equipos eléctricos según lo diseñado

    • Use interruptores o fusibles con la clasificación
    • correcta para protección contra sobrecorriente
    • interruptor 30-amp
    • receptáculo
    • 15-amp
    • Regulación OSHA: 1926.449
    • No sobrecargue la protección porque no se disparará
97. Slide 97

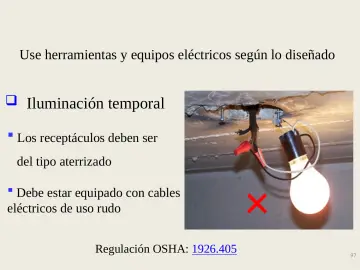

    Iluminación temporal

    • Use herramientas y equipos eléctricos según lo diseñado
    • Los receptáculos deben ser
    • del tipo aterrizado
    • Debe estar equipado con cables eléctricos de uso rudo
    • Regulación OSHA: 1926.405
98. Slide 98

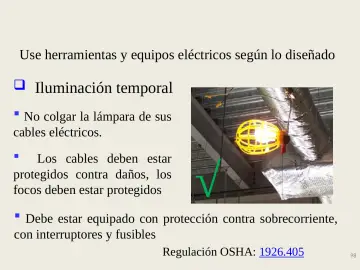

    Iluminación temporal

    • Use herramientas y equipos eléctricos según lo diseñado
    • No colgar la lámpara de sus
    • cables eléctricos.
    • Los cables deben estar protegidos contra daños, los focos deben estar protegidos
    • Debe estar equipado con protección contra sobrecorriente,
    • con interruptores y fusibles
    • Regulación OSHA: 1926.405
99. Slide 99

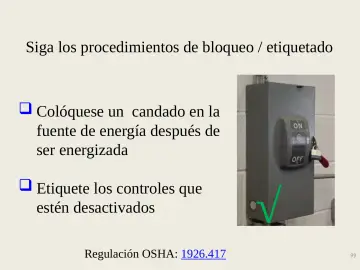

    Siga los procedimientos de bloqueo / etiquetado

    • Colóquese un candado en la fuente de energía después de ser energizada
    • Etiquete los controles que estén desactivados
    • Regulación OSHA: 1926.417
100. Slide 100

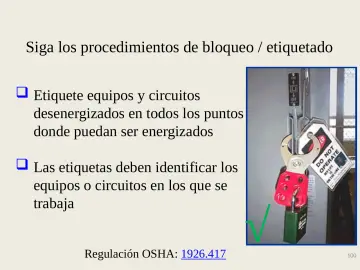

     Siga los procedimientos de bloqueo / etiquetado

     • Etiquete equipos y circuitos desenergizados en todos los puntos donde puedan ser energizados
     • Las etiquetas deben identificar los equipos o circuitos en los que se trabaja
     • Regulación OSHA: 1926.417
101. Slide 101

     Siga los procedimientos de bloqueo / etiquetado

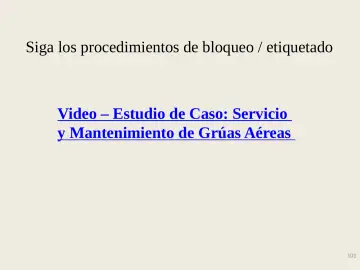

     • Video – Estudio de Caso: Servicio y Mantenimiento de Grúas Aéreas
102. Slide 102

     Equipo de protección personal

     • Use equipo de protección personal adecuado (PPE)
     • Lentes de seguridad
     • Caretas
     • Guantes aislantes
     • Mangas aislantes
     • Zapatos de seguridad
     • Cascos
     • Ropa resistente a flamas
     • OSHA tiene requisitos especiales de PPE para riesgos eléctricos
     • Reglamento de OSHA:
     • 1926.28
     • 1926.100
103. Slide 103

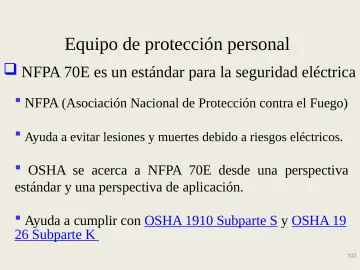

     Equipo de protección personal

     • NFPA 70E es un estándar para la seguridad eléctrica
     • NFPA (Asociación Nacional de Protección contra el Fuego)
     • Ayuda a evitar lesiones y muertes debido a riesgos eléctricos.
     • OSHA se acerca a NFPA 70E desde una perspectiva estándar y una perspectiva de aplicación.
     • Ayuda a cumplir con OSHA 1910 Subparte S y OSHA 19 26 Subparte K
104. Slide 104

     Edición 2018 del NFPA

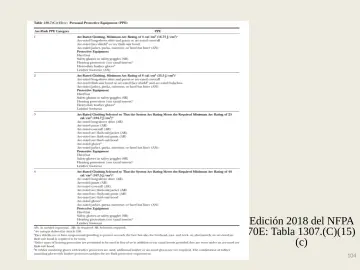

     • 70E: Tabla 1307.(C)(15)
     • (c)
105. Slide 105

     Equipo de protección personal

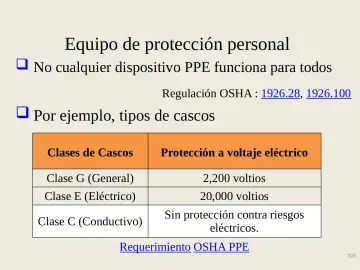

     • No cualquier dispositivo PPE funciona para todos
     • Regulación OSHA : 1926.28, 1926.100
     • Por ejemplo, tipos de cascos
     • Clases de Cascos
     • Protección a voltaje eléctrico
     • Clase G (General)
     • 2,200 voltios
     • Clase E (Eléctrico)
     • 20,000 voltios
     • Clase C (Conductivo)
     • Sin protección contra riesgos eléctricos.
     • Requerimiento OSHA PPE
106. Slide 106

     Equipo de protección personal

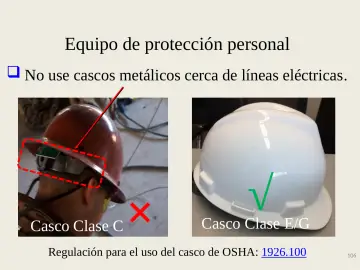

     • No use cascos metálicos cerca de líneas eléctricas.
     • Casco Clase C
     • Casco Clase E/G
     • Regulación para el uso del casco de OSHA: 1926.100
107. Slide 107

     Equipo de protección personal

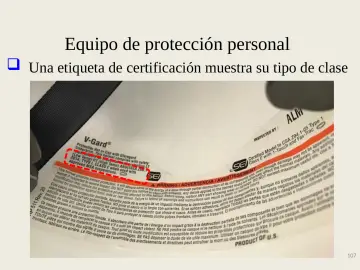

     • Una etiqueta de certificación muestra su tipo de clase
     • Class C Hard Hat
     • Class A/B Hard Hat
108. Slide 108

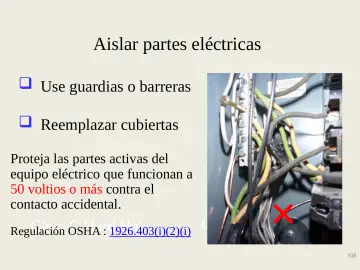

     Aislar partes eléctricas

     • Use guardias o barreras
     • Reemplazar cubiertas
     • Proteja las partes activas del equipo eléctrico que funcionan a 50 voltios o más contra el contacto accidental.
     • Class OSHA
     • C Hard
     • Hat
     • Regulación
     • : 1926.403(i)(2)(i)
     • Class A/B Hard Hat
109. Slide 109

     Aislar partes eléctricas

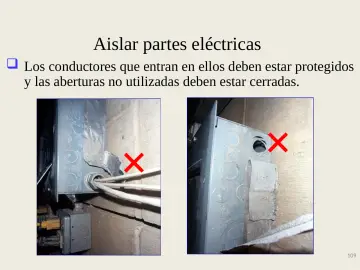

     • Los conductores que entran en ellos deben estar protegidos y las aberturas no utilizadas deben estar cerradas.
110. Slide 110

     Aislar partes eléctricas

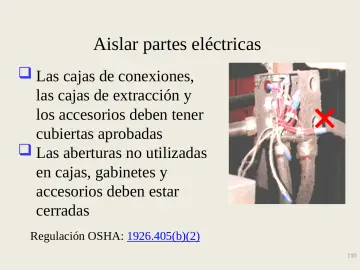

     • Las cajas de conexiones, las cajas de extracción y los accesorios deben tener cubiertas aprobadas
     • Las aberturas no utilizadas en cajas, gabinetes y accesorios deben estar cerradas
     • Regulación OSHA: 1926.405(b)(2)
111. Slide 111

     Contacto con líneas eléctricas Entrenamiento de seguridad efectivo

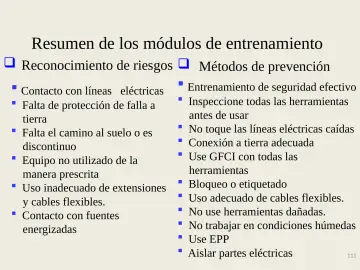

     • Resumen de los módulos de entrenamiento
     • Reconocimiento de riesgos Métodos de prevención
     • Falta de protección de falla a tierra
     • Falta el camino al suelo o es discontinuo
     • Equipo no utilizado de la manera prescrita
     • Uso inadecuado de extensiones y cables flexibles.
     • Contacto con fuentes energizadas
     • Inspeccione todas las herramientas antes de usar
     • No toque las líneas eléctricas caídas
     • Conexión a tierra adecuada
     • Use GFCI con todas las herramientas
     • Bloqueo o etiquetado
     • Uso adecuado de cables flexibles.
     • No use herramientas dañadas.
     • No trabajar en condiciones húmedas
     • Use EPP
     • Aislar partes eléctricas
112. Slide 112

     Resumen de los módulos de entrenamiento

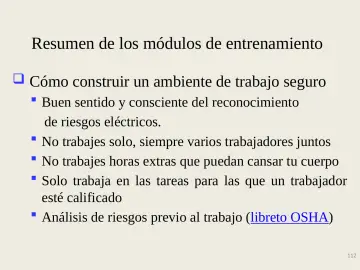

     • Cómo construir un ambiente de trabajo seguro
     • Buen sentido y consciente del reconocimiento
     • de riesgos eléctricos.
     • No trabajes solo, siempre varios trabajadores juntos
     • No trabajes horas extras que puedan cansar tu cuerpo
     • Solo trabaja en las tareas para las que un trabajador esté calificado
     • Análisis de riesgos previo al trabajo (libreto OSHA)
113. Slide 113

     Resumen de los módulos de entrenamiento

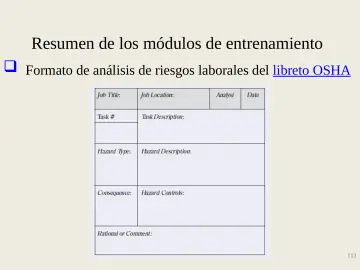

     • Formato de análisis de riesgos laborales del libreto OSHA
114. Slide 114

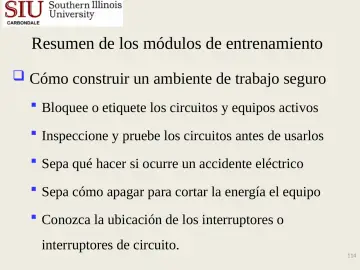

     Resumen de los módulos de entrenamiento

     • Cómo construir un ambiente de trabajo seguro
     • Bloquee o etiquete los circuitos y equipos activos
     • Inspeccione y pruebe los circuitos antes de usarlos
     • Sepa qué hacer si ocurre un accidente eléctrico
     • Sepa cómo apagar para cortar la energía el equipo
     • Conozca la ubicación de los interruptores o
     • interruptores de circuito.
115. Slide 115

     Caso de estudio

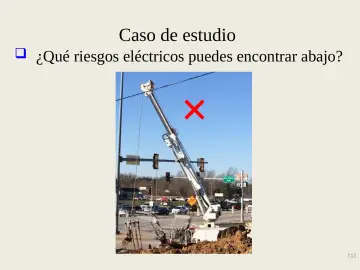

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
116. Slide 116

     Caso de estudio

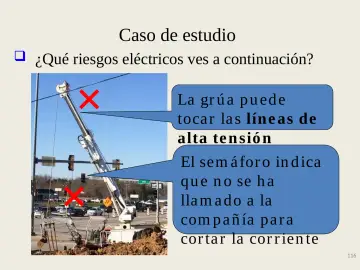

     • ¿Qué riesgos eléctricos ves a continuación?
     • El sem á for o in d ica
117. Slide 117

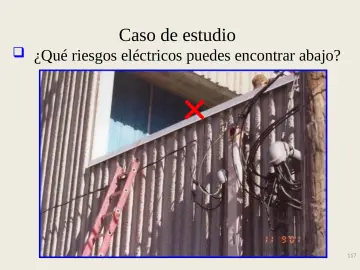

     Caso de estudio

     • ¿Qué riesgos eléctricos puedes encontrar abajo?

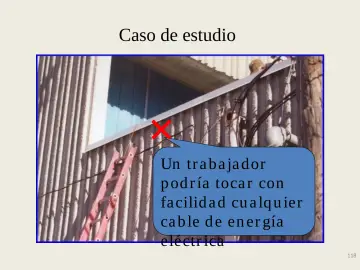

118. Slide 118

     Caso de estudio

119. Slide 119

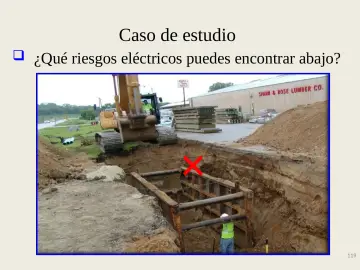

     Caso de estudio

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
120. Slide 120

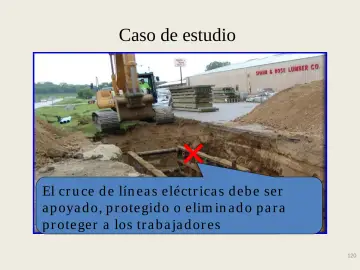

     Caso de estudio

121. Slide 121

     Caso de estudio

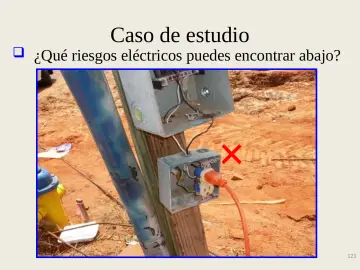

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
122. Slide 122

     Caso de estudio

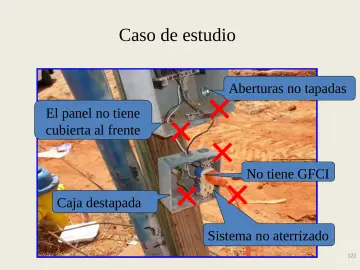

     • Aberturas no tapadas
     • El panel no tiene cubierta al frente
     • No tiene GFCI
     • Caja destapada
     • Sistema no aterrizado
123. Slide 123

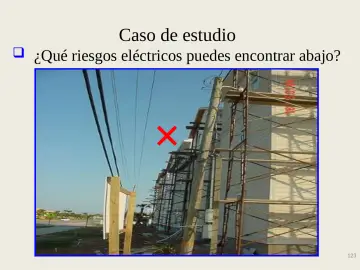

     Caso de estudio

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
124. Slide 124

     Caso de estudio

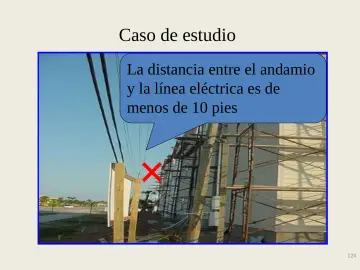

     • La distancia entre el andamio y la línea eléctrica es de menos de 10 pies
125. Slide 125

     Caso de estudio

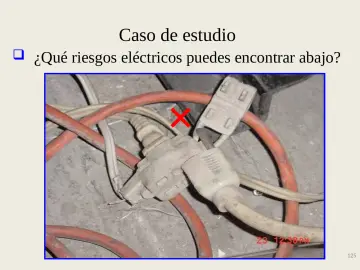

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
126. Slide 126

     Caso de estudio

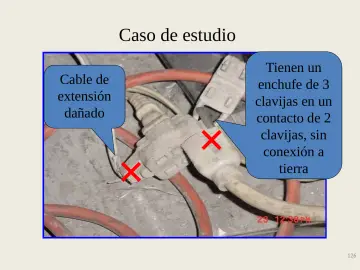

     • Cable de extensión dañado
     • Tienen un enchufe de 3 clavijas en un contacto de 2 clavijas, sin conexión a tierra
127. Slide 127

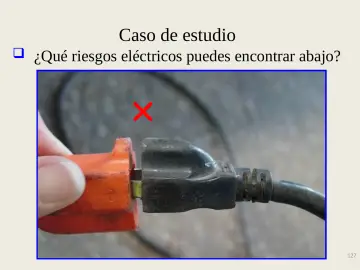

     Caso de estudio

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
128. Slide 128

     Caso de estudio

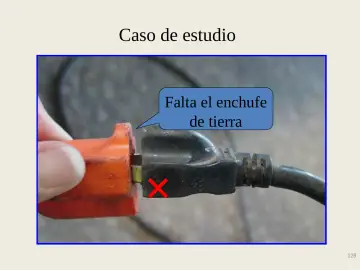

     • Falta el enchufe de tierra
129. Slide 129

     Caso de estudio

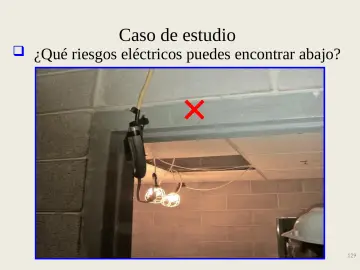

     • ¿Qué riesgos eléctricos puedes encontrar abajo?
130. Slide 130

     Caso de estudio

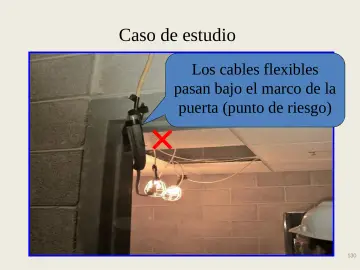

     • Los cables flexibles pasan bajo el marco de la puerta (punto de riesgo)
131. Slide 131

     Caso de estudio

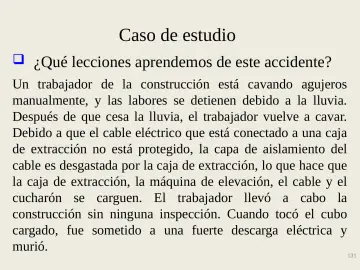

     • ¿Qué lecciones aprendemos de este accidente?
     • Un trabajador de la construcción está cavando agujeros manualmente, y las labores se detienen debido a la lluvia. Después de que cesa la lluvia, el trabajador vuelve a cavar. Debido a que el cable eléctrico que está conectado a una caja de extracción no está protegido, la capa de aislamiento del cable es desgastada por la caja de extracción, lo que hace que la caja de extracción, la máquina de elevación, el cable y el cucharón se carguen. El trabajador llevó a cabo la construcción sin ninguna inspección. Cuando tocó el cubo cargado, fue sometido a una fuerte descarga eléctrica y murió.
132. Slide 132

     Caso de estudio

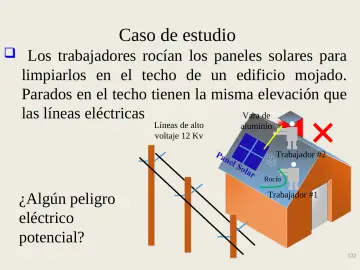

     • Los trabajadores rocían los paneles solares para limpiarlos en el techo de un edificio mojado. Parados en el techo tienen la misma elevación que
     • Vara de
     • las líneas eléctricas
     • Líneas de alto voltaje 12 Kv
     • aluminio
     • Trabajador #2
     • Rocío
     • ¿Algún peligro eléctrico potencial?
     • Trabajador #1
133. Slide 133

     Preguntas?

134. Slide 134

     Prueba Posterior

     • Favor de Iniciar la Prueba Posterior
     • (15 Minutos)
135. Slide 135

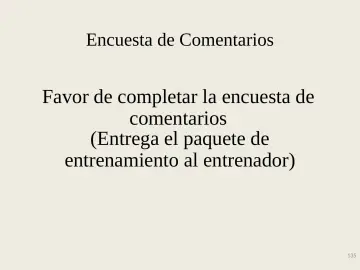

     Encuesta de Comentarios

     • Favor de completar la encuesta de comentarios
     • (Entrega el paquete de entrenamiento al entrenador)
136. Slide 136

     Solución de la Prueba Posterior

     • Sesión interactiva de preguntas y respuestas después de la
     • Prueba Posterior
137. Slide 137

     Fin

     • Muchas Gracias!
