Peligros Eléctricos en la Construcción

The words on each slide as the author wrote them, read from the file by software so they can be searched. Layout, pictures and tables are not shown here: the slides above and the download are the original.

1. Slide 1

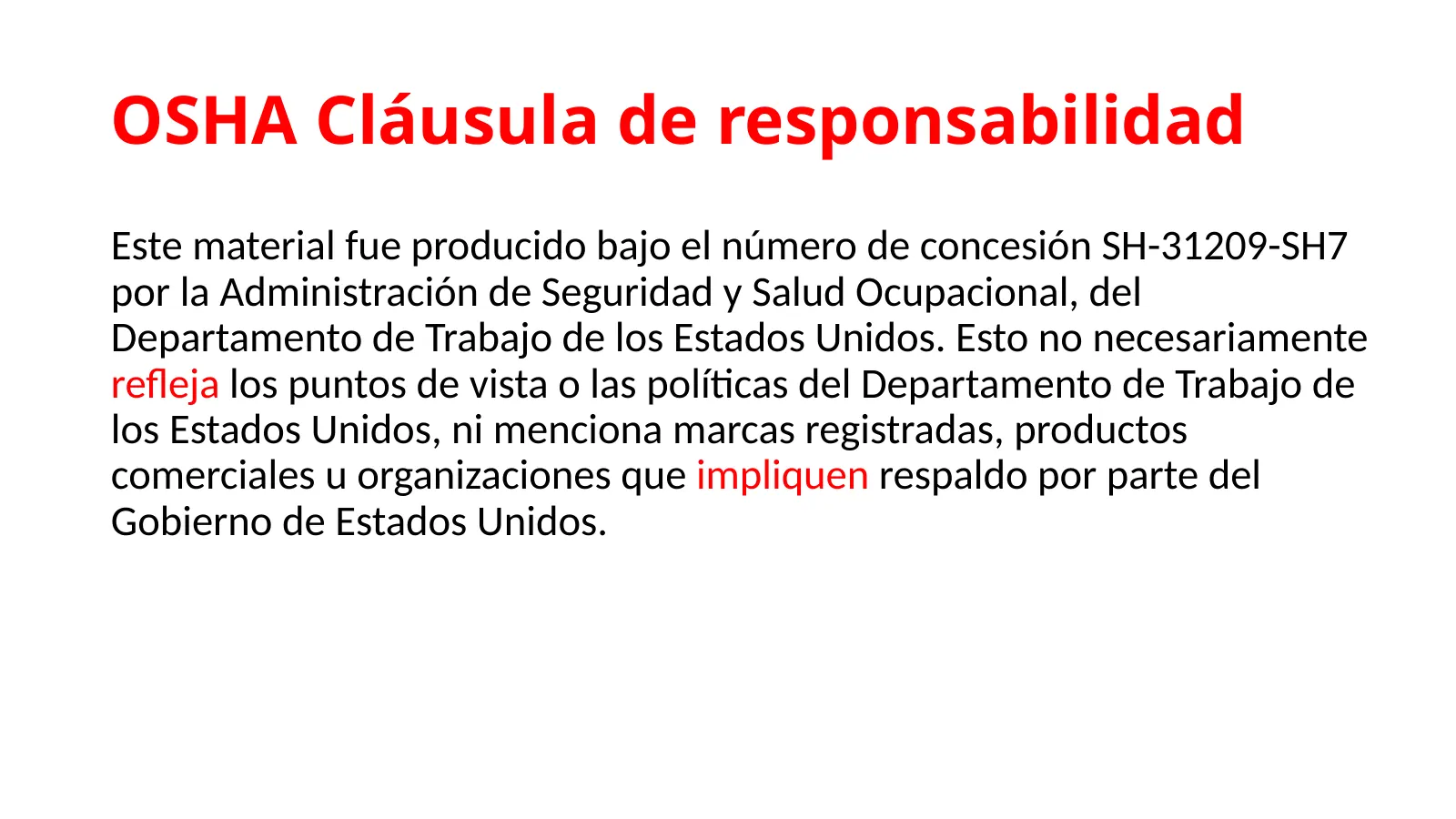

   OSHA Cláusula de responsabilidad

   • Este material fue producido bajo el número de concesión SH-31209-SH7 por la Administración de Seguridad y Salud Ocupacional, del Departamento de Trabajo de los Estados Unidos. Esto no necesariamente refleja los puntos de vista o las políticas del Departamento de Trabajo de los Estados Unidos, ni menciona marcas registradas, productos comerciales u organizaciones que impliquen respaldo por parte del Gobierno de Estados Unidos.
2. Slide 2

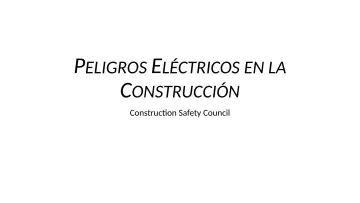

   P ELIGROS E LÉCTRICOS EN LA C ONSTRUCCIÓN

   • Construction Safety Council
3. Slide 3

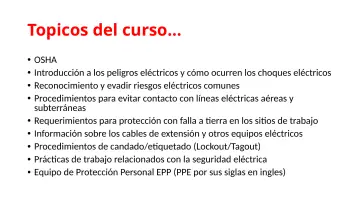

   Topicos del curso…

   • OSHA
   • Introducción a los peligros eléctricos y cómo ocurren los choques eléctricos
   • Reconocimiento y evadir riesgos eléctricos comunes
   • Procedimientos para evitar contacto con líneas eléctricas aéreas y subterráneas
   • Requerimientos para protección con falla a tierra en los sitios de trabajo
   • Información sobre los cables de extensión y otros equipos eléctricos
   • Procedimientos de candado/etiquetado (Lockout/Tagout)
   • Prácticas de trabajo relacionados con la seguridad eléctrica
   • Equipo de Protección Personal EPP (PPE por sus siglas en ingles)
4. Slide 4

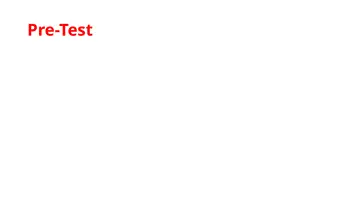

   Pre-Test

5. Slide 5

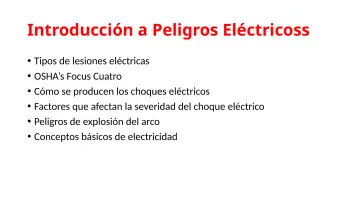

   Introducción a Peligros Eléctricoss

   • Tipos de lesiones eléctricas
   • OSHA’s Focus Cuatro
   • Cómo se producen los choques eléctricos
   • Factores que afectan la severidad del choque eléctrico
   • Peligros de explosión del arco
   • Conceptos básicos de electricidad
6. Slide 6

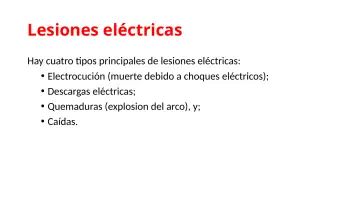

   Lesiones eléctricas

   • Hay cuatro tipos principales de lesiones eléctricas:
   • Electrocución (muerte debido a choques eléctricos);
   • Descargas eléctricas;
   • Quemaduras (explosion del arco), y;
   • Caídas.
7. Slide 7

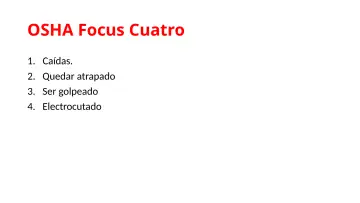

   OSHA Focus Cuatro

   • 1. Caídas.
   • 2. Quedar atrapado
   • 3. Ser golpeado
   • 4. Electrocutado
8. Slide 8

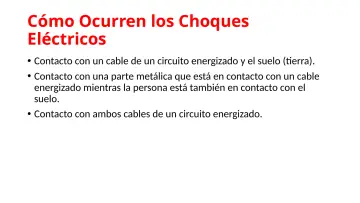

   Cómo Ocurren los Choques Eléctricos

   • Contacto con un cable de un circuito energizado y el suelo (tierra).
   • Contacto con una parte metálica que está en contacto con un cable energizado mientras la persona está también en contacto con el suelo.
   • Contacto con ambos cables de un circuito energizado.
9. Slide 9

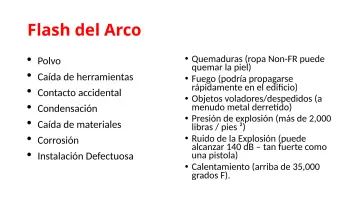

   Flash del Arco

   • Polvo
   • Caída de herramientas
   • Contacto accidental
   • Condensación
   • Caída de materiales
   • Corrosión
   • Instalación Defectuosa
   • Quemaduras (ropa Non-FR puede quemar la piel)
   • Fuego (podría propagarse rápidamente en el edificio)
   • Objetos voladores/despedidos (a menudo metal derretido)
   • Presión de explosión (más de 2,000 libras / pies ²)
   • Ruido de la Explosión (puede alcanzar 140 dB – tan fuerte como una pistola)
   • Calentamiento (arriba de 35,000 grados F).
10. Slide 10

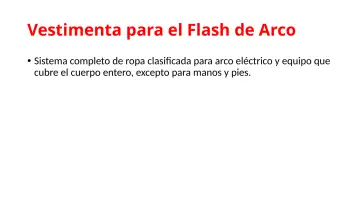

    Vestimenta para el Flash de Arco

    • Sistema completo de ropa clasificada para arco eléctrico y equipo que cubre el cuerpo entero, excepto para manos y pies.
11. Slide 11

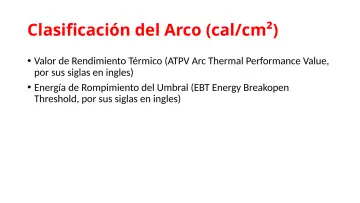

    Clasificación del Arco (cal/cm²)

    • Valor de Rendimiento Térmico (ATPV Arc Thermal Performance Value, por sus siglas en ingles)
    • Energía de Rompimiento del Umbral (EBT Energy Breakopen Threshold, por sus siglas en ingles)
12. Slide 12

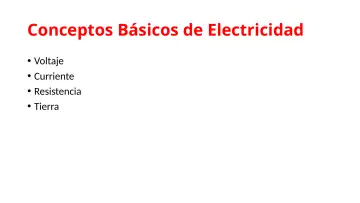

    Conceptos Básicos de Electricidad

    • Voltaje
    • Curriente
    • Resistencia
    • Tierra
13. Slide 13

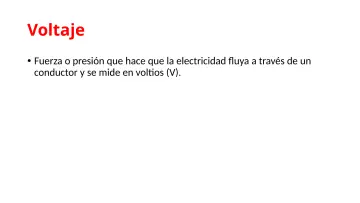

    Voltaje

    • Fuerza o presión que hace que la electricidad fluya a través de un conductor y se mide en voltios (V).
14. Slide 14

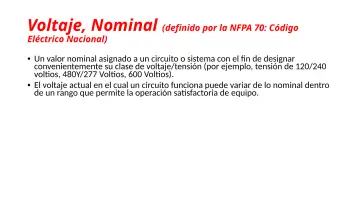

    Voltaje, Nominal (definido por la NFPA 70: Código

    • Eléctrico Nacional)
    • Un valor nominal asignado a un circuito o sistema con el fin de designar convenientemente su clase de voltaje/tensión (por ejemplo, tensión de 120/240 voltios, 480Y/277 Voltios, 600 Voltios).
    • El voltaje actual en el cual un circuito funciona puede variar de lo nominal dentro de un rango que permite la operación satisfactoria de equipo.
15. Slide 15

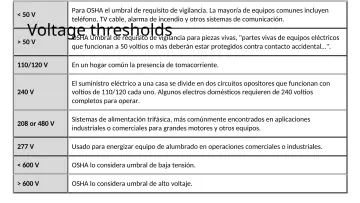

    • < 50 V
    • Para OSHA el umbral de requisito de vigilancia. La mayoría de equipos comunes incluyen teléfono, TV cable, alarma de incendio y otros sistemas de comunicación.
    • Voltage
    • thresholds
    • OSHA Umbral de requisito de vigilancia para piezas vivas, "partes vivas de equipos eléctricos
    • 50 V
    • que funcionan a 50 voltios o más deberán estar protegidos contra contacto accidental…".
    • 110/120 V
    • En un hogar común la presencia de tomacorriente.
    • 240 V
    • El suministro eléctrico a una casa se divide en dos circuitos opositores que funcionan con voltios de 110/120 cada uno. Algunos electros domésticos requieren de 240 voltios completos para operar.
    • 208 or 480 V
    • Sistemas de alimentación trifásica, más comúnmente encontrados en aplicaciones industriales o comerciales para grandes motores y otros equipos.
    • 277 V
    • Usado para energizar equipo de alumbrado en operaciones comerciales o industriales.
    • < 600 V
    • OSHA lo considera umbral de baja tensión.
    • 600 V
    • OSHA lo considera umbral de alto voltaje.
16. Slide 16

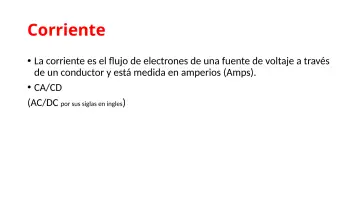

    Corriente

    • La corriente es el flujo de electrones de una fuente de voltaje a través de un conductor y está medida en amperios (Amps).
    • CA/CD
    • (AC/DC por sus siglas en ingles )
17. Slide 17

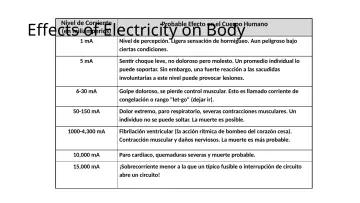

    Effects of Electricity on Body

    • Nivel de Corriente (en miliamperios)
    • Probable Efecto en el Cuerpo Humano
    • 1 mA
    • Nivel de percepción. Ligera sensación de hormigueo. Aun peligroso bajo ciertas condiciones.
    • 5 mA
    • Sentir choque leve, no doloroso pero molesto. Un promedio individual lo puede soportar. Sin embargo, una fuerte reacción a las sacudidas involuntarias a este nivel puede provocar lesiones.
    • 6-30 mA
    • Golpe doloroso, se pierde control muscular. Esto es llamado corriente de congelación o rango "let-go" (dejar ir).
    • 50-150 mA
    • Dolor extremo, paro respiratorio, severas contracciones musculares. Un individuo no se puede soltar. La muerte es posible.
    • 1000-4,300 mA
    • Fibrilación ventricular (la acción rítmica de bombeo del corazón cesa). Contracción muscular y daños nerviosos. La muerte es más probable.
    • 10,000 mA
    • Paro cardíaco, quemaduras severas y muerte probable.
    • 15,000 mA
    • ¡Sobrecorriente menor a la que un típico fusible o interrupción de circuito abre un circuito!
18. Slide 18

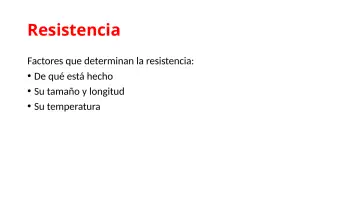

    Resistencia

    • Factores que determinan la resistencia:
    • De qué está hecho
    • Su tamaño y longitud
    • Su temperatura
19. Slide 19

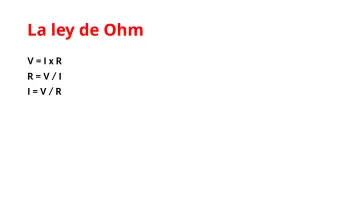

    La ley de Ohm

20. Slide 20

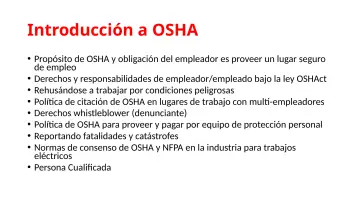

    Introducción a OSHA

    • Propósito de OSHA y obligación del empleador es proveer un lugar seguro de empleo
    • Derechos y responsabilidades de empleador/empleado bajo la ley OSHAct
    • Rehusándose a trabajar por condiciones peligrosas
    • Política de citación de OSHA en lugares de trabajo con multi-empleadores
    • Derechos whistleblower (denunciante)
    • Política de OSHA para proveer y pagar por equipo de protección personal
    • Reportando fatalidades y catástrofes
    • Normas de consenso de OSHA y NFPA en la industria para trabajos eléctricos
    • Persona Cualificada
21. Slide 21

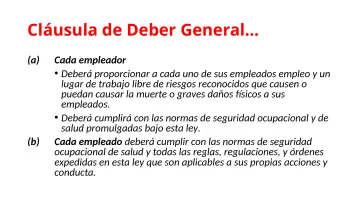

    Cláusula de Deber General…

    • (a)
    • (b)
    • Cada empleador
    • Deberá proporcionar a cada uno de sus empleados empleo y un lugar de trabajo libre de riesgos reconocidos que causen o puedan causar la muerte o graves daños físicos a sus empleados.
    • Deberá cumplirá con las normas de seguridad ocupacional y de salud promulgadas bajo esta ley.
    • Cada empleado deberá cumplir con las normas de seguridad ocupacional de salud y todas las reglas, regulaciones, y órdenes expedidas en esta ley que son aplicables a sus propias acciones y conducta.
22. Slide 22

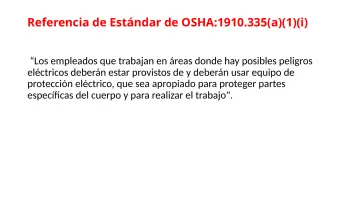

    Referencia de Estándar de OSHA:1910.335(a)(1)(i)

    • “Los empleados que trabajan en áreas donde hay posibles peligros eléctricos deberán estar provistos de y deberán usar equipo de protección eléctrico, que sea apropiado para proteger partes específicas del cuerpo y para realizar el trabajo".
23. Slide 23

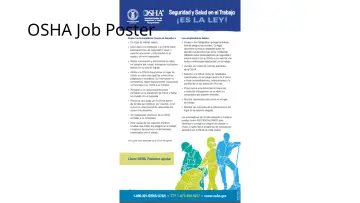

    OSHA Job Poster

24. Slide 24

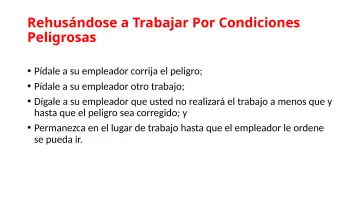

    Rehusándose a Trabajar Por Condiciones Peligrosas

    • Pídale a su empleador corrija el peligro;
    • Pídale a su empleador otro trabajo;
    • Dígale a su empleador que usted no realizará el trabajo a menos que y hasta que el peligro sea corregido; y
    • Permanezca en el lugar de trabajo hasta que el empleador le ordene se pueda ir.
25. Slide 25

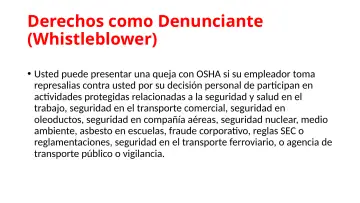

    Derechos como Denunciante (Whistleblower)

    • Usted puede presentar una queja con OSHA si su empleador toma represalias contra usted por su decisión personal de participan en actividades protegidas relacionadas a la seguridad y salud en el trabajo, seguridad en el transporte comercial, seguridad en oleoductos, seguridad en compañía aéreas, seguridad nuclear, medio ambiente, asbesto en escuelas, fraude corporativo, reglas SEC o reglamentaciones, seguridad en el transporte ferroviario, o agencia de transporte público o vigilancia.
26. Slide 26

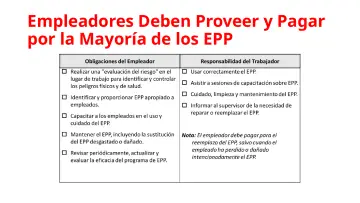

    Empleadores Deben Proveer y Pagar por la Mayoría de los EPP

27. Slide 27

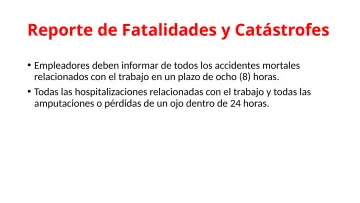

    Reporte de Fatalidades y Catástrofes

    • Empleadores deben informar de todos los accidentes mortales relacionados con el trabajo en un plazo de ocho (8) horas.
    • Todas las hospitalizaciones relacionadas con el trabajo y todas las amputaciones o pérdidas de un ojo dentro de 24 horas.
28. Slide 28

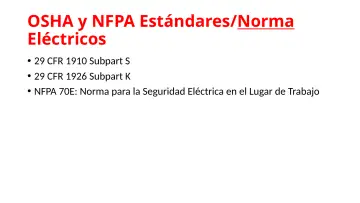

    OSHA y NFPA Estándares/Norma Eléctricos

    • 29 CFR 1910 Subpart S
    • 29 CFR 1926 Subpart K
    • NFPA 70E: Norma para la Seguridad Eléctrica en el Lugar de Trabajo
29. Slide 29

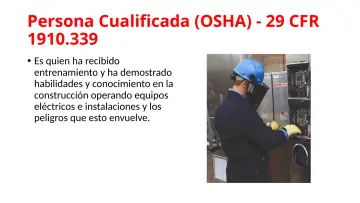

    Persona Cualificada (OSHA) - 29 CFR 1910.339

    • Es quien ha recibido entrenamiento y ha demostrado habilidades y conocimiento en la construcción operando equipos eléctricos e instalaciones y los peligros que esto envuelve.
30. Slide 30

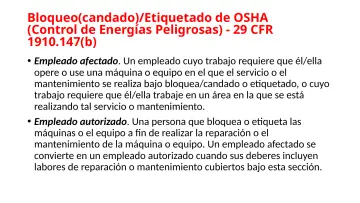

    Bloqueo(candado)/Etiquetado de OSHA (Control de Energías Peligrosas) - 29 CFR 1910.147(b)

    • Empleado afectado. Un empleado cuyo trabajo requiere que él/ella opere o use una máquina o equipo en el que el servicio o el mantenimiento se realiza bajo bloquea/candado o etiquetado, o cuyo trabajo requiere que él/ella trabaje en un área en la que se está realizando tal servicio o mantenimiento.
    • Empleado autorizado. Una persona que bloquea o etiqueta las máquinas o el equipo a fin de realizar la reparación o el mantenimiento de la máquina o equipo. Un empleado afectado se convierte en un empleado autorizado cuando sus deberes incluyen labores de reparación o mantenimiento cubiertos bajo esta sección.
31. Slide 31

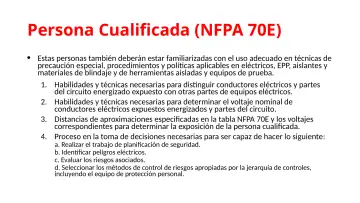

    Persona Cualificada (NFPA 70E)

    • Estas personas también deberán estar familiarizadas con el uso adecuado en técnicas de precaución especial, procedimientos y políticas aplicables en eléctricos, EPP, aislantes y materiales de blindaje y de herramientas aisladas y equipos de prueba.
    • 1. Habilidades y técnicas necesarias para distinguir conductores eléctricos y partes del circuito energizado expuesto con otras partes de equipos eléctricos.
    • 2. Habilidades y técnicas necesarias para determinar el voltaje nominal de conductores eléctricos expuestos energizados y partes del circuito.
    • 3. Distancias de aproximaciones especificadas en la tabla NFPA 70E y los voltajes correspondientes para determinar la exposición de la persona cualificada.
    • 4. Proceso en la toma de decisiones necesarias para ser capaz de hacer lo siguiente:
    • a. Realizar el trabajo de planificación de seguridad.
    • b. Identificar peligros eléctricos.
    • c. Evaluar los riesgos asociados.
    • d. Seleccionar los métodos de control de riesgos apropiadas por la jerarquía de controles, incluyendo el equipo de protección personal.
32. Slide 32

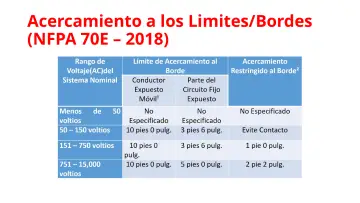

    Acercamiento a los Limites/Bordes (NFPA 70E – 2018)

33. Slide 33

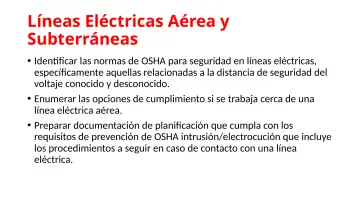

    Líneas Eléctricas Aérea y Subterráneas

    • Identificar las normas de OSHA para seguridad en líneas eléctricas, específicamente aquellas relacionadas a la distancia de seguridad del voltaje conocido y desconocido.
    • Enumerar las opciones de cumplimiento si se trabaja cerca de una línea eléctrica aérea.
    • Preparar documentación de planificación que cumpla con los requisitos de prevención de OSHA intrusión/electrocución que incluye los procedimientos a seguir en caso de contacto con una línea eléctrica.
34. Slide 34

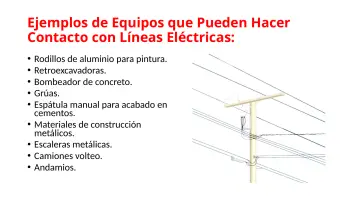

    Ejemplos de Equipos que Pueden Hacer Contacto con Líneas Eléctricas:

    • Rodillos de aluminio para pintura.
    • Retroexcavadoras.
    • Bombeador de concreto.
    • Grúas.
    • Espátula manual para acabado en cementos.
    • Materiales de construcción metálicos.
    • Escaleras metálicas.
    • Camiones volteo.
    • Andamios.
35. Slide 35

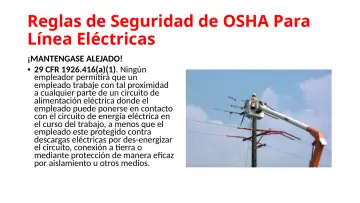

    Reglas de Seguridad de OSHA Para Línea Eléctricas

    • ¡MANTENGASE ALEJADO!
    • 29 CFR 1926.416(a)(1). Ningún empleador permitirá que un empleado trabaje con tal proximidad a cualquier parte de un circuito de alimentación eléctrica donde el empleado puede ponerse en contacto con el circuito de energía eléctrica en el curso del trabajo, a menos que el empleado este protegido contra descargas eléctricas por des-energizar el circuito, conexión a tierra o mediante protección de manera eficaz por aislamiento u otros medios.
36. Slide 36

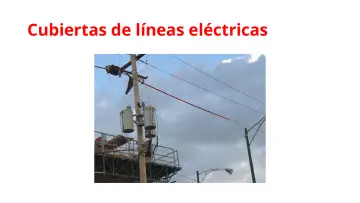

    Cubiertas de líneas eléctricas

37. Slide 37

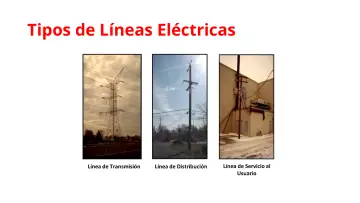

    Tipos de Líneas Eléctricas

38. Slide 38

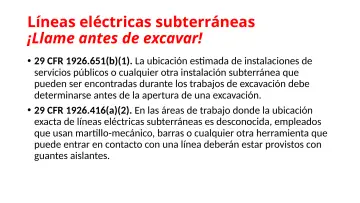

    Líneas eléctricas subterráneas ¡Llame antes de excavar!

    • 29 CFR 1926.651(b)(1). La ubicación estimada de instalaciones de servicios públicos o cualquier otra instalación subterránea que pueden ser encontradas durante los trabajos de excavación debe determinarse antes de la apertura de una excavación.
    • 29 CFR 1926.416(a)(2). En las áreas de trabajo donde la ubicación exacta de líneas eléctricas subterráneas es desconocida, empleados que usan martillo-mecánico, barras o cualquier otra herramienta que puede entrar en contacto con una línea deberán estar provistos con guantes aislantes.
39. Slide 39

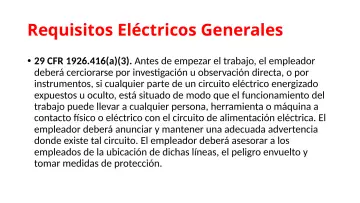

    Requisitos Eléctricos Generales

    • 29 CFR 1926.416(a)(3). Antes de empezar el trabajo, el empleador deberá cerciorarse por investigación u observación directa, o por instrumentos, si cualquier parte de un circuito eléctrico energizado expuestos u oculto, está situado de modo que el funcionamiento del trabajo puede llevar a cualquier persona, herramienta o máquina a contacto físico o eléctrico con el circuito de alimentación eléctrica. El empleador deberá anunciar y mantener una adecuada advertencia donde existe tal circuito. El empleador deberá asesorar a los empleados de la ubicación de dichas líneas, el peligro envuelto y tomar medidas de protección.
40. Slide 40

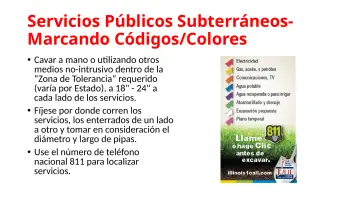

    Servicios Públicos Subterráneos- Marcando Códigos/Colores

    • Cavar a mano o utilizando otros medios no-intrusivo dentro de la “Zona de Tolerancia” requerido (varía por Estado), a 18" - 24" a cada lado de los servicios.
    • Fíjese por donde corren los servicios, los enterrados de un lado a otro y tomar en consideración el diámetro y largo de pipas.
    • Use el número de teléfono nacional 811 para localizar servicios.
41. Slide 41

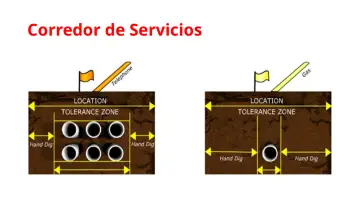

    Corredor de Servicios

42. Slide 42

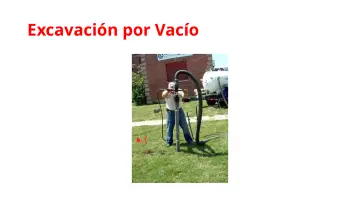

    Excavación por Vacío

43. Slide 43

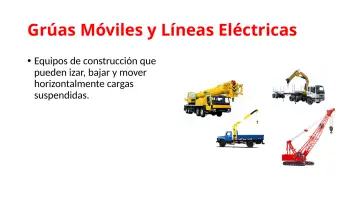

    Grúas Móviles y Líneas Eléctricas

    • Equipos de construcción que pueden izar, bajar y mover horizontalmente cargas suspendidas.
44. Slide 44

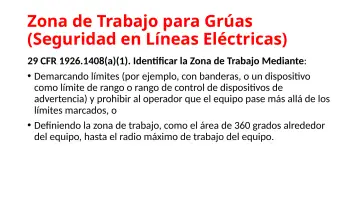

    Zona de Trabajo para Grúas (Seguridad en Líneas Eléctricas)

    • 29 CFR 1926.1408(a)(1). Identificar la Zona de Trabajo Mediante:
    • Demarcando límites (por ejemplo, con banderas, o un dispositivo como límite de rango o rango de control de dispositivos de advertencia) y prohibir al operador que el equipo pase más allá de los límites marcados, o
    • Definiendo la zona de trabajo, como el área de 360 grados alrededor del equipo, hasta el radio máximo de trabajo del equipo.
45. Slide 45

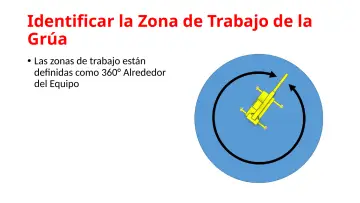

    Identificar la Zona de Trabajo de la Grúa

    • Las zonas de trabajo están definidas como 360° Alrededor del Equipo
46. Slide 46

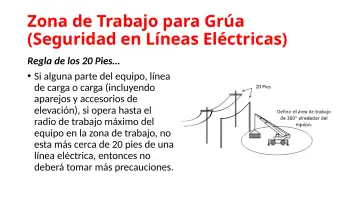

    Zona de Trabajo para Grúa (Seguridad en Líneas Eléctricas)

    • Regla de los 20 Pies…
    • Si alguna parte del equipo, línea de carga o carga (incluyendo aparejos y accesorios de elevación), si opera hasta el radio de trabajo máximo del equipo en la zona de trabajo, no esta más cerca de 20 pies de una línea eléctrica, entonces no deberá tomar más precauciones.
47. Slide 47

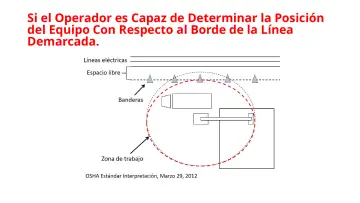

    • Si el Operador es Capaz de Determinar la Posición del Equipo Con Respecto al Borde de la Línea Demarcada.
48. Slide 48

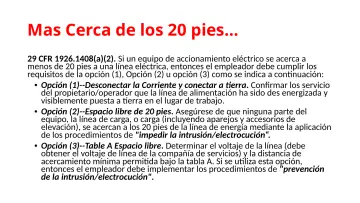

    Mas Cerca de los 20 pies…

    • 29 CFR 1926.1408(a)(2). Si un equipo de accionamiento eléctrico se acerca a menos de 20 pies a una línea eléctrica, entonces el empleador debe cumplir los requisitos de la opción (1), Opción (2) u opción (3) como se indica a continuación:
    • Opción (1)--Desconectar la Corriente y conectar a tierra. Confirmar los servicio del propietario/operador que la línea de alimentación ha sido des energizada y visiblemente puesta a tierra en el lugar de trabajo.
    • Opción (2)--Espacio libre de 20 pies. Asegúrese de que ninguna parte del equipo, la línea de carga, o carga (incluyendo aparejos y accesorios de elevación), se acercan a los 20 pies de la línea de energía mediante la aplicación de los procedimientos de "impedir la intrusión/electrocución“.
    • Opción (3)--Table A Espacio libre. Determinar el voltaje de la línea (debe obtener el voltaje de línea de la compañía de servicios) y la distancia de acercamiento mínima permitida bajo la tabla A. Si se utiliza esta opción, entonces el empleador debe implementar los procedimientos de "prevención de la intrusión/electrocución".
49. Slide 49

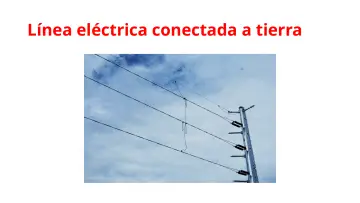

    Línea eléctrica conectada a tierra

50. Slide 50

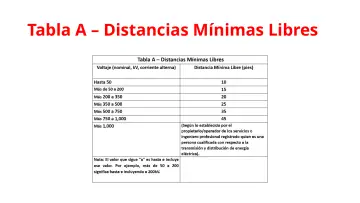

    Tabla A – Distancias Mínimas Libres

51. Slide 51

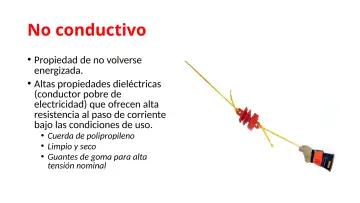

    No conductivo

    • Propiedad de no volverse energizada.
    • Altas propiedades dieléctricas (conductor pobre de electricidad) que ofrecen alta resistencia al paso de corriente bajo las condiciones de uso.
    • Cuerda de polipropileno
    • Limpio y seco
    • Guantes de goma para alta tensión nominal
52. Slide 52

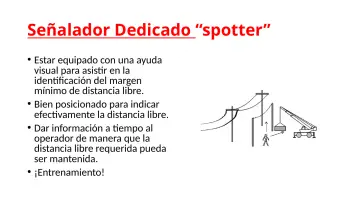

    Señalador Dedicado “spotter”

    • Estar equipado con una ayuda visual para asistir en la identificación del margen mínimo de distancia libre.
    • Bien posicionado para indicar efectivamente la distancia libre.
    • Dar información a tiempo al operador de manera que la distancia libre requerida pueda ser mantenida.
    • ¡Entrenamiento!
53. Slide 53

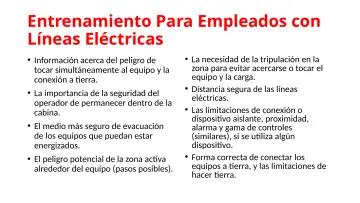

    Entrenamiento Para Empleados con Líneas Eléctricas

    • Información acerca del peligro de tocar simultáneamente al equipo y la conexión a tierra.
    • La importancia de la seguridad del operador de permanecer dentro de la cabina.
    • El medio más seguro de evacuación de los equipos que puedan estar energizados.
    • El peligro potencial de la zona activa alrededor del equipo (pasos posibles).
    • La necesidad de la tripulación en la zona para evitar acercarse o tocar el equipo y la carga.
    • Distancia segura de las líneas eléctricas.
    • Las limitaciones de conexión o dispositivo aislante, proximidad, alarma y gama de controles (similares), si se utiliza algún dispositivo.
    • Forma correcta de conectar los equipos a tierra, y las limitaciones de hacer tierra.
54. Slide 54

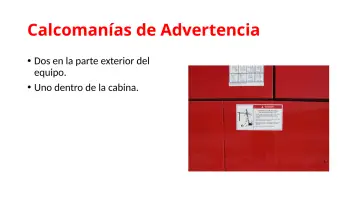

    Calcomanías de Advertencia

    • Dos en la parte exterior del equipo.
    • Uno dentro de la cabina.
55. Slide 55

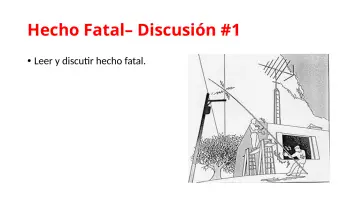

    Hecho Fatal– Discusión #1

    • Leer y discutir hecho fatal.
56. Slide 56

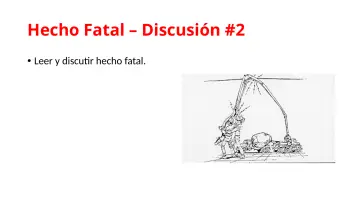

    Hecho Fatal – Discusión #2

    • Leer y discutir hecho fatal.
57. Slide 57

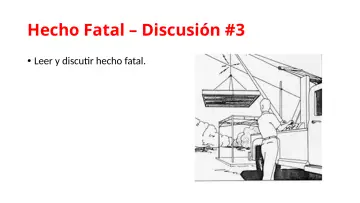

    Hecho Fatal – Discusión #3

    • Leer y discutir hecho fatal.
58. Slide 58

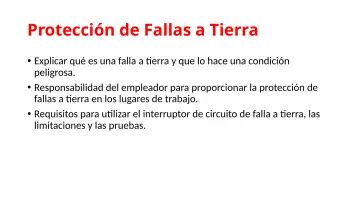

    Protección de Fallas a Tierra

    • Explicar qué es una falla a tierra y que lo hace una condición peligrosa.
    • Responsabilidad del empleador para proporcionar la protección de fallas a tierra en los lugares de trabajo.
    • Requisitos para utilizar el interruptor de circuito de falla a tierra, las limitaciones y las pruebas.
59. Slide 59

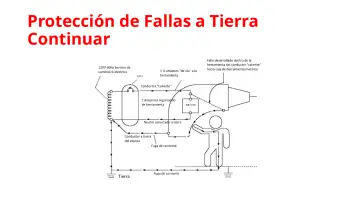

    Protección de Fallas a Tierra Continuar

60. Slide 60

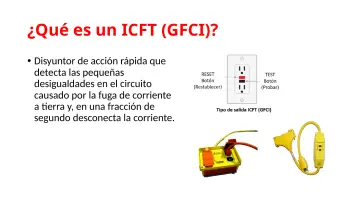

    ¿Qué es un ICFT (GFCI)?

    • Disyuntor de acción rápida que detecta las pequeñas desigualdades en el circuito causado por la fuga de corriente a tierra y, en una fracción de segundo desconecta la corriente.
61. Slide 61

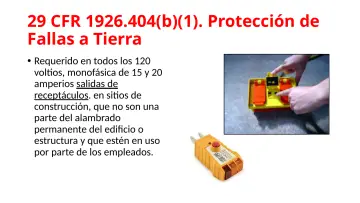

    29 CFR 1926.404(b)(1). Protección de Fallas a Tierra

    • Requerido en todos los 120 voltios, monofásica de 15 y 20 amperios salidas de receptáculos. en sitios de construcción, que no son una parte del alambrado permanente del edificio o estructura y que estén en uso por parte de los empleados.
62. Slide 62

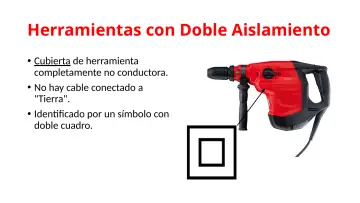

    Herramientas con Doble Aislamiento

    • Cubierta de herramienta completamente no conductora.
    • No hay cable conectado a "Tierra".
    • Identificado por un símbolo con doble cuadro.
63. Slide 63

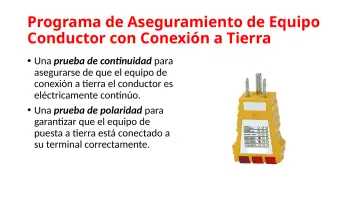

    Programa de Aseguramiento de Equipo Conductor con Conexión a Tierra

    • Una prueba de continuidad para asegurarse de que el equipo de conexión a tierra el conductor es eléctricamente continúo.
    • Una prueba de polaridad para garantizar que el equipo de puesta a tierra está conectado a su terminal correctamente.
64. Slide 64

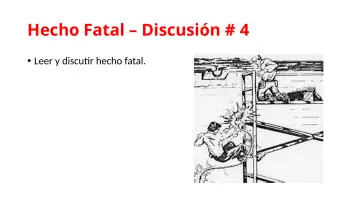

    Hecho Fatal – Discusión # 4

    • Leer y discutir hecho fatal.
65. Slide 65

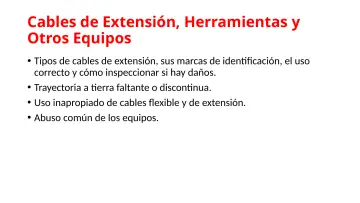

    Cables de Extensión, Herramientas y Otros Equipos

    • Tipos de cables de extensión, sus marcas de identificación, el uso correcto y cómo inspeccionar si hay daños.
    • Trayectoria a tierra faltante o discontinua.
    • Uso inapropiado de cables flexible y de extensión.
    • Abuso común de los equipos.
66. Slide 66

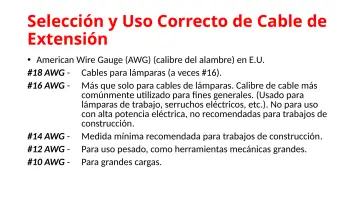

    Selección y Uso Correcto de Cable de Extensión

    • American Wire Gauge (AWG) (calibre del alambre) en E.U.
    • #18 AWG - Cables para lámparas (a veces #16).
    • #16 AWG - Más que solo para cables de lámparas. Calibre de cable más comúnmente utilizado para fines generales. (Usado para lámparas de trabajo, serruchos eléctricos, etc.). No para uso con alta potencia eléctrica, no recomendadas para trabajos de construcción.
    • #14 AWG - Medida mínima recomendada para trabajos de construcción. #12 AWG - Para uso pesado, como herramientas mecánicas grandes.
    • #10 AWG - Para grandes cargas.
67. Slide 67

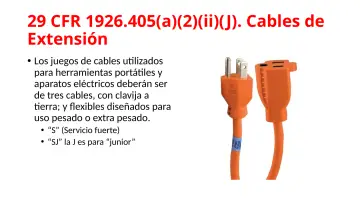

    29 CFR 1926.405(a)(2)(ii)(J). Cables de Extensión

    • Los juegos de cables utilizados para herramientas portátiles y aparatos eléctricos deberán ser de tres cables, con clavija a tierra; y flexibles diseñados para uso pesado o extra pesado.
    • “S” (Servicio fuerte)
    • “SJ” la J es para “junior”
68. Slide 68

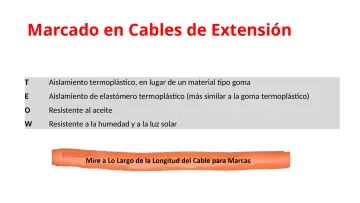

    Marcado en Cables de Extensión

    • Aislamiento termoplástico, en lugar de un material tipo goma
    • Aislamiento de elastómero termoplástico (más similar a la goma termoplástico)
    • Resistente al aceite
    • Resistente a la humedad y a la luz solar
69. Slide 69

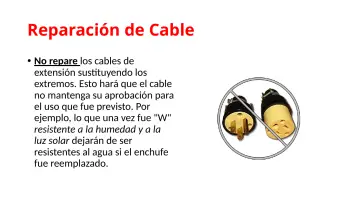

    Reparación de Cable

    • No repare los cables de extensión sustituyendo los extremos. Esto hará que el cable no mantenga su aprobación para el uso que fue previsto. Por ejemplo, lo que una vez fue "W" resistente a la humedad y a la luz solar dejarán de ser resistentes al agua si el enchufe fue reemplazado.
70. Slide 70

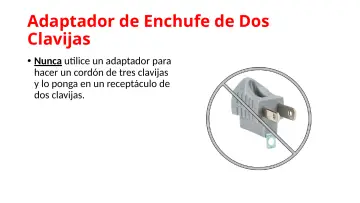

    Adaptador de Enchufe de Dos Clavijas

    • Nunca utilice un adaptador para hacer un cordón de tres clavijas y lo ponga en un receptáculo de dos clavijas.
71. Slide 71

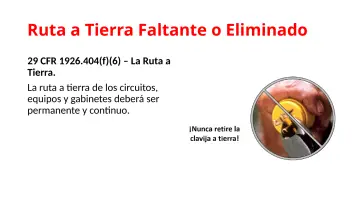

    Ruta a Tierra Faltante o Eliminado

    • 29 CFR 1926.404(f)(6) – La Ruta a Tierra.
    • La ruta a tierra de los circuitos, equipos y gabinetes deberá ser permanente y continuo.
72. Slide 72

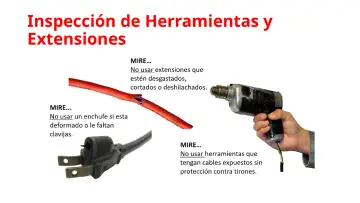

    Inspección de Herramientas y Extensiones

73. Slide 73

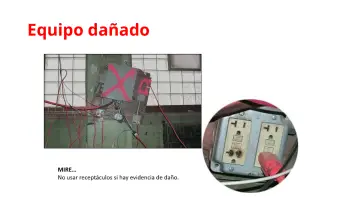

    Equipo dañado

74. Slide 74

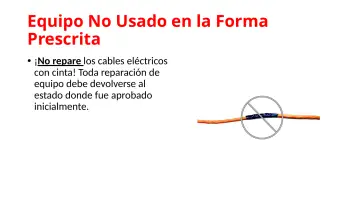

    Equipo No Usado en la Forma Prescrita

    • ¡No repare los cables eléctricos con cinta! Toda reparación de equipo debe devolverse al estado donde fue aprobado inicialmente.
75. Slide 75

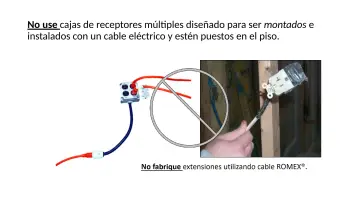

    • No use cajas de receptores múltiples diseñado para ser montados e instalados con un cable eléctrico y estén puestos en el piso.
76. Slide 76

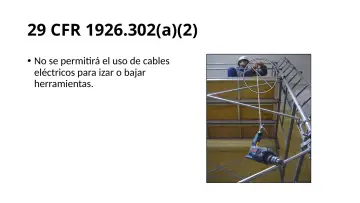

    29 CFR 1926.302(a)(2)

    • No se permitirá el uso de cables eléctricos para izar o bajar herramientas.
77. Slide 77

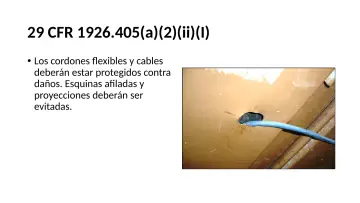

    29 CFR 1926.405(a)(2)(ii)(I)

    • Los cordones flexibles y cables deberán estar protegidos contra daños. Esquinas afiladas y proyecciones deberán ser evitadas.
78. Slide 78

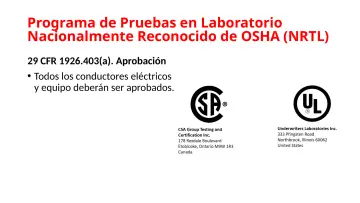

    Programa de Pruebas en Laboratorio Nacionalmente Reconocido de OSHA (NRTL)

    • 29 CFR 1926.403(a). Aprobación
    • Todos los conductores eléctricos y equipo deberán ser aprobados.
79. Slide 79

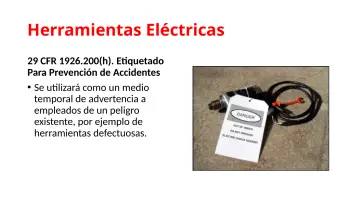

    Herramientas Eléctricas

    • 29 CFR 1926.200(h). Etiquetado Para Prevención de Accidentes
    • Se utilizará como un medio temporal de advertencia a empleados de un peligro existente, por ejemplo de herramientas defectuosas.
80. Slide 80

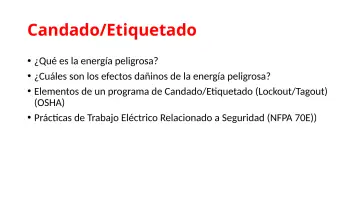

    Candado/Etiquetado

    • ¿Qué es la energía peligrosa?
    • ¿Cuáles son los efectos dañinos de la energía peligrosa?
    • Elementos de un programa de Candado/Etiquetado (Lockout/Tagout) (OSHA)
    • Prácticas de Trabajo Eléctrico Relacionado a Seguridad (NFPA 70E))
81. Slide 81

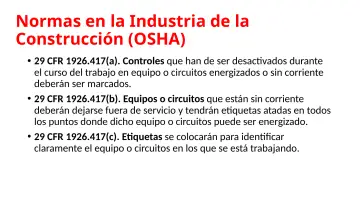

    Normas en la Industria de la Construcción (OSHA)

    • 29 CFR 1926.417(a). Controles que han de ser desactivados durante el curso del trabajo en equipo o circuitos energizados o sin corriente deberán ser marcados.
    • 29 CFR 1926.417(b). Equipos o circuitos que están sin corriente deberán dejarse fuera de servicio y tendrán etiquetas atadas en todos los puntos donde dicho equipo o circuitos puede ser energizado.
    • 29 CFR 1926.417(c). Etiquetas se colocarán para identificar claramente el equipo o circuitos en los que se está trabajando.
82. Slide 82

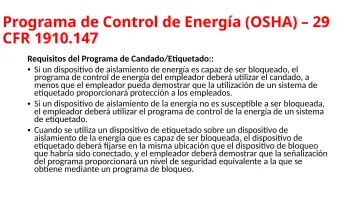

    Programa de Control de Energía (OSHA) – 29 CFR 1910.147

    • Requisitos del Programa de Candado/Etiquetado::
    • Si un dispositivo de aislamiento de energía es capaz de ser bloqueado, el programa de control de energía del empleador deberá utilizar el candado, a menos que el empleador pueda demostrar que la utilización de un sistema de etiquetado proporcionará protección a los empleados.
    • Si un dispositivo de aislamiento de la energía no es susceptible a ser bloqueada, el empleador deberá utilizar el programa de control de la energía de un sistema de etiquetado.
    • Cuando se utiliza un dispositivo de etiquetado sobre un dispositivo de aislamiento de la energía que es capaz de ser bloqueada, el dispositivo de etiquetado deberá fijarse en la misma ubicación que el dispositivo de bloqueo que habría sido conectado, y el empleador deberá demostrar que la señalización del programa proporcionará un nivel de seguridad equivalente a la que se obtiene mediante un programa de bloqueo.
83. Slide 83

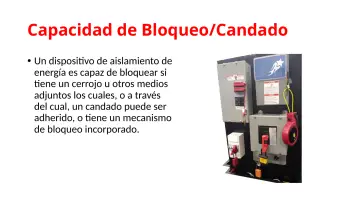

    Capacidad de Bloqueo/Candado

    • Un dispositivo de aislamiento de energía es capaz de bloquear si tiene un cerrojo u otros medios adjuntos los cuales, o a través del cual, un candado puede ser adherido, o tiene un mecanismo de bloqueo incorporado.
84. Slide 84

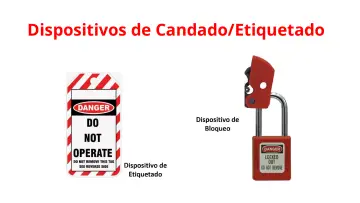

    Dispositivos de Candado/Etiquetado

85. Slide 85

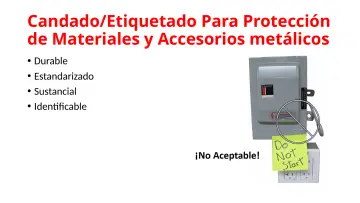

    Candado/Etiquetado Para Protección de Materiales y Accesorios metálicos

    • Durable
    • Estandarizado
    • Sustancial
    • Identificable
86. Slide 86

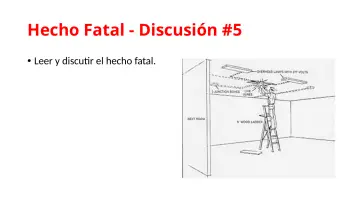

    Hecho Fatal - Discusión #5

    • Leer y discutir el hecho fatal.
87. Slide 87

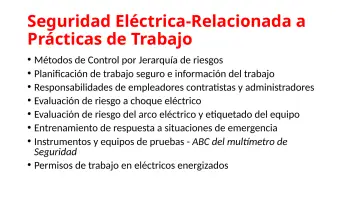

    Seguridad Eléctrica-Relacionada a Prácticas de Trabajo

    • Métodos de Control por Jerarquía de riesgos
    • Planificación de trabajo seguro e información del trabajo
    • Responsabilidades de empleadores contratistas y administradores
    • Evaluación de riesgo a choque eléctrico
    • Evaluación de riesgo del arco eléctrico y etiquetado del equipo
    • Entrenamiento de respuesta a situaciones de emergencia
    • Instrumentos y equipos de pruebas - ABC del multímetro de Seguridad
    • Permisos de trabajo en eléctricos energizados
88. Slide 88

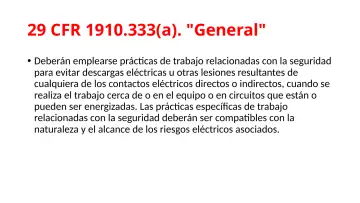

    29 CFR 1910.333(a). "General"

    • Deberán emplearse prácticas de trabajo relacionadas con la seguridad para evitar descargas eléctricas u otras lesiones resultantes de cualquiera de los contactos eléctricos directos o indirectos, cuando se realiza el trabajo cerca de o en el equipo o en circuitos que están o pueden ser energizadas. Las prácticas específicas de trabajo relacionadas con la seguridad deberán ser compatibles con la naturaleza y el alcance de los riesgos eléctricos asociados.
89. Slide 89

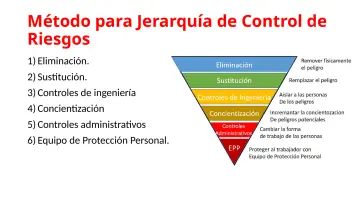

    Método para Jerarquía de Control de Riesgos

    • 1) Eliminación.
    • 2) Sustitución.
    • 3) Controles de ingeniería
    • 4) Concientización
    • 5) Controles administrativos
    • 6) Equipo de Protección Personal.
90. Slide 90

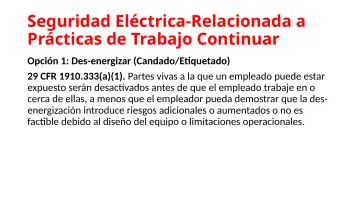

    Seguridad Eléctrica-Relacionada a Prácticas de Trabajo Continuar

    • Opción 1: Des-energizar (Candado/Etiquetado)
    • 29 CFR 1910.333(a)(1). Partes vivas a la que un empleado puede estar expuesto serán desactivados antes de que el empleado trabaje en o cerca de ellas, a menos que el empleador pueda demostrar que la des-energización introduce riesgos adicionales o aumentados o no es factible debido al diseño del equipo o limitaciones operacionales.
91. Slide 91

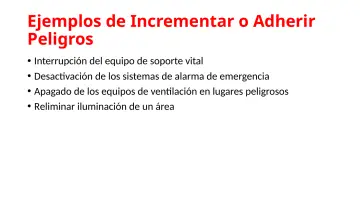

    Ejemplos de Incrementar o Adherir Peligros

    • Interrupción del equipo de soporte vital
    • Desactivación de los sistemas de alarma de emergencia
    • Apagado de los equipos de ventilación en lugares peligrosos
    • Reliminar iluminación de un área
92. Slide 92

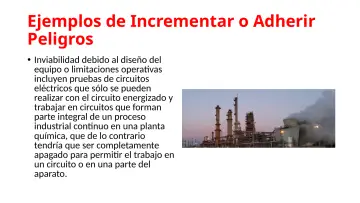

    Ejemplos de Incrementar o Adherir Peligros

    • Inviabilidad debido al diseño del equipo o limitaciones operativas incluyen pruebas de circuitos eléctricos que sólo se pueden realizar con el circuito energizado y trabajar en circuitos que forman parte integral de un proceso industrial continuo en una planta química, que de lo contrario tendría que ser completamente apagado para permitir el trabajo en un circuito o en una parte del aparato.
93. Slide 93

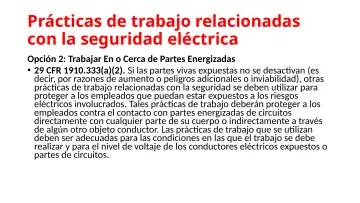

    Prácticas de trabajo relacionadas con la seguridad eléctrica

    • Opción 2: Trabajar En o Cerca de Partes Energizadas
    • 29 CFR 1910.333(a)(2). Si las partes vivas expuestas no se desactivan (es decir, por razones de aumento o peligros adicionales o inviabilidad), otras prácticas de trabajo relacionadas con la seguridad se deben utilizar para proteger a los empleados que puedan estar expuestos a los riesgos eléctricos involucrados. Tales prácticas de trabajo deberán proteger a los empleados contra el contacto con partes energizadas de circuitos directamente con cualquier parte de su cuerpo o indirectamente a través de algún otro objeto conductor. Las prácticas de trabajo que se utilizan deben ser adecuadas para las condiciones en las que el trabajo se debe realizar y para el nivel de voltaje de los conductores eléctricos expuestos o partes de circuitos.
94. Slide 94

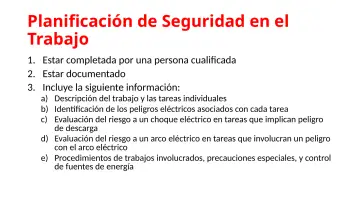

    Planificación de Seguridad en el Trabajo

    • 1. Estar completada por una persona cualificada
    • 2. Estar documentado
    • 3. Incluye la siguiente información:
    • a) Descripción del trabajo y las tareas individuales
    • b) Identificación de los peligros eléctricos asociados con cada tarea
    • c) Evaluación del riesgo a un choque eléctrico en tareas que implican peligro de descarga
    • d) Evaluación del riesgo a un arco eléctrico en tareas que involucran un peligro con el arco eléctrico
    • e) Procedimientos de trabajos involucrados, precauciones especiales, y control de fuentes de energía
95. Slide 95

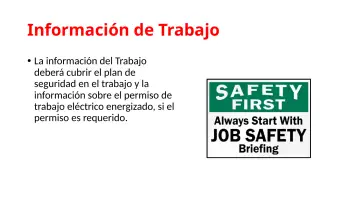

    Información de Trabajo

    • La información del Trabajo deberá cubrir el plan de seguridad en el trabajo y la información sobre el permiso de trabajo eléctrico energizado, si el permiso es requerido.
96. Slide 96

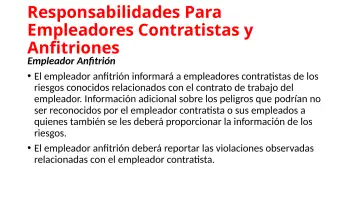

    Responsabilidades Para Empleadores Contratistas y Anfitriones

    • Empleador Anfitrión
    • El empleador anfitrión informará a empleadores contratistas de los riesgos conocidos relacionados con el contrato de trabajo del empleador. Información adicional sobre los peligros que podrían no ser reconocidos por el empleador contratista o sus empleados a quienes también se les deberá proporcionar la información de los riesgos.
    • El empleador anfitrión deberá reportar las violaciones observadas relacionadas con el empleador contratista.
97. Slide 97

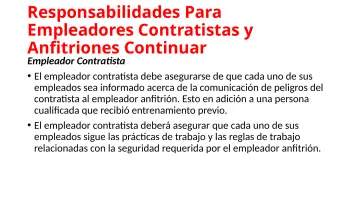

    Responsabilidades Para Empleadores Contratistas y Anfitriones Continuar

    • Empleador Contratista
    • El empleador contratista debe asegurarse de que cada uno de sus empleados sea informado acerca de la comunicación de peligros del contratista al empleador anfitrión. Esto en adición a una persona cualificada que recibió entrenamiento previo.
    • El empleador contratista deberá asegurar que cada uno de sus empleados sigue las prácticas de trabajo y las reglas de trabajo relacionadas con la seguridad requerida por el empleador anfitrión.
98. Slide 98

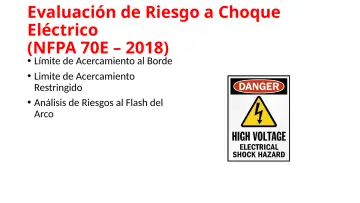

    Evaluación de Riesgo a Choque Eléctrico (NFPA 70E – 2018)

    • Límite de Acercamiento al Borde
    • Limite de Acercamiento
    • Restringido
    • Análisis de Riesgos al Flash del Arco
99. Slide 99

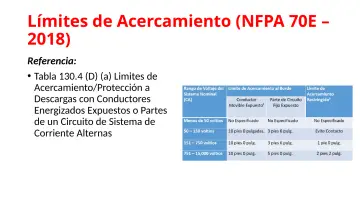

    Límites de Acercamiento (NFPA 70E – 2018)

    • Referencia:
    • Tabla 130.4 (D) (a) Limites de Acercamiento/Protección a Descargas con Conductores
    • Energizados Expuestos o Partes de un Circuito de Sistema de Corriente Alternas
100. Slide 100

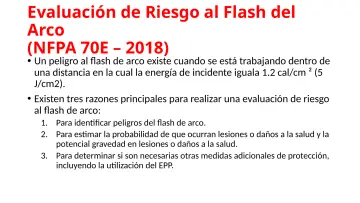

     Evaluación de Riesgo al Flash del Arco (NFPA 70E – 2018)

     • Un peligro al flash de arco existe cuando se está trabajando dentro de una distancia en la cual la energía de incidente iguala 1.2 cal/cm ² (5 J/cm2).
     • Existen tres razones principales para realizar una evaluación de riesgo al flash de arco:
     • 1. Para identificar peligros del flash de arco.
     • 2. Para estimar la probabilidad de que ocurran lesiones o daños a la salud y la potencial gravedad en lesiones o daños a la salud.
     • 3. Para determinar si son necesarias otras medidas adicionales de protección, incluyendo la utilización del EPP.
101. Slide 101

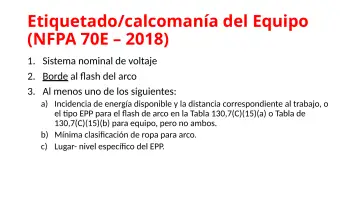

     Etiquetado/calcomanía del Equipo (NFPA 70E – 2018)

     • 1. Sistema nominal de voltaje
     • 2. Borde al flash del arco
     • 3. Al menos uno de los siguientes:
     • a) Incidencia de energía disponible y la distancia correspondiente al trabajo, o el tipo EPP para el flash de arco en la Tabla 130,7(C)(15)(a) o Tabla de 130,7(C)(15)(b) para equipo, pero no ambos.
     • b) Mínima clasificación de ropa para arco.
     • c) Lugar- nivel específico del EPP.
102. Slide 102

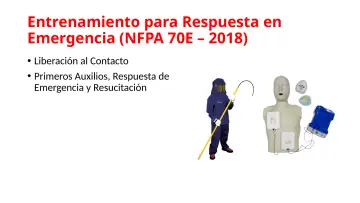

     Entrenamiento para Respuesta en Emergencia (NFPA 70E – 2018)

     • Liberación al Contacto
     • Primeros Auxilios, Respuesta de Emergencia y Resucitación
103. Slide 103

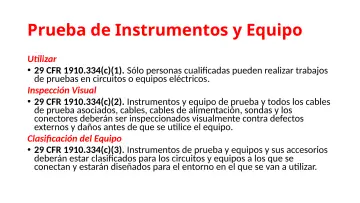

     Prueba de Instrumentos y Equipo

     • Utilizar
     • 29 CFR 1910.334(c)(1). Sólo personas cualificadas pueden realizar trabajos de pruebas en circuitos o equipos eléctricos.
     • Inspección Visual
     • 29 CFR 1910.334(c)(2). Instrumentos y equipo de prueba y todos los cables de prueba asociados, cables, cables de alimentación, sondas y los conectores deberán ser inspeccionados visualmente contra defectos externos y daños antes de que se utilice el equipo.
     • Clasificación del Equipo
     • 29 CFR 1910.334(c)(3). Instrumentos de prueba y equipos y sus accesorios deberán estar clasificados para los circuitos y equipos a los que se conectan y estarán diseñados para el entorno en el que se van a utilizar.
104. Slide 104

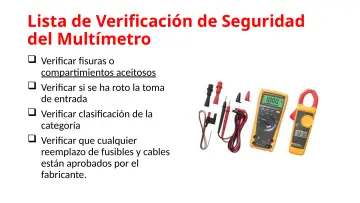

     Lista de Verificación de Seguridad del Multímetro

     • Verificar fisuras o compartimientos aceitosos
     • Verificar si se ha roto la toma de entrada
     • Verificar clasificación de la categoría
     • Verificar que cualquier reemplazo de fusibles y cables están aprobados por el fabricante.
105. Slide 105

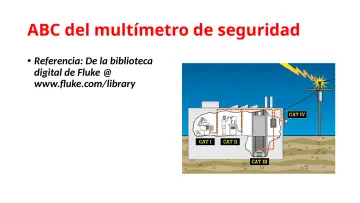

     ABC del multímetro de seguridad

     • Referencia: De la biblioteca digital de Fluke @ www.fluke.com/library
106. Slide 106

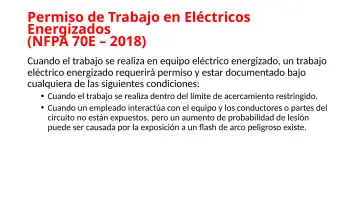

     Permiso de Trabajo en Eléctricos Energizados (NFPA 70E – 2018)

     • Cuando el trabajo se realiza en equipo eléctrico energizado, un trabajo eléctrico energizado requerirá permiso y estar documentado bajo cualquiera de las siguientes condiciones:
     • Cuando el trabajo se realiza dentro del límite de acercamiento restringido.
     • Cuando un empleado interactúa con el equipo y los conductores o partes del circuito no están expuestos, pero un aumento de probabilidad de lesión puede ser causada por la exposición a un flash de arco peligroso existe.
107. Slide 107

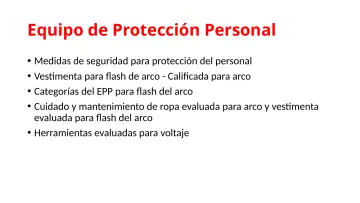

     Equipo de Protección Personal

     • Medidas de seguridad para protección del personal
     • Vestimenta para flash de arco - Calificada para arco
     • Categorías del EPP para flash del arco
     • Cuidado y mantenimiento de ropa evaluada para arco y vestimenta evaluada para flash del arco
     • Herramientas evaluadas para voltaje
108. Slide 108

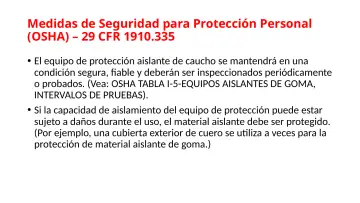

     Medidas de Seguridad para Protección Personal (OSHA) – 29 CFR 1910.335

     • El equipo de protección aislante de caucho se mantendrá en una condición segura, fiable y deberán ser inspeccionados periódicamente o probados. (Vea: OSHA TABLA I-5-EQUIPOS AISLANTES DE GOMA, INTERVALOS DE PRUEBAS).
     • Si la capacidad de aislamiento del equipo de protección puede estar sujeto a daños durante el uso, el material aislante debe ser protegido. (Por ejemplo, una cubierta exterior de cuero se utiliza a veces para la protección de material aislante de goma.)
109. Slide 109

     Medidas de Seguridad para Protección Personal (OSHA) – 29 CFR 1910.335 Continuar

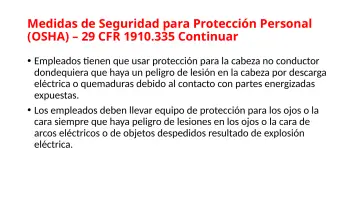

     • Empleados tienen que usar protección para la cabeza no conductor dondequiera que haya un peligro de lesión en la cabeza por descarga eléctrica o quemaduras debido al contacto con partes energizadas expuestas.
     • Los empleados deben llevar equipo de protección para los ojos o la cara siempre que haya peligro de lesiones en los ojos o la cara de arcos eléctricos o de objetos despedidos resultado de explosión eléctrica.
110. Slide 110

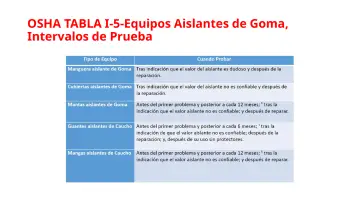

     OSHA TABLA I-5-Equipos Aislantes de Goma, Intervalos de Prueba

111. Slide 111

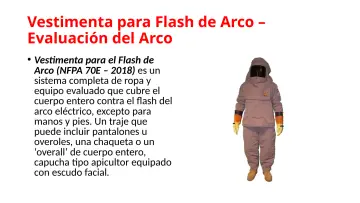

     Vestimenta para Flash de Arco – Evaluación del Arco

     • Vestimenta para el Flash de Arco (NFPA 70E – 2018) es un sistema completa de ropa y equipo evaluado que cubre el cuerpo entero contra el flash del arco eléctrico, excepto para manos y pies. Un traje que puede incluir pantalones u overoles, una chaqueta o un ‘overall’ de cuerpo entero, capucha tipo apicultor equipado con escudo facial.
112. Slide 112

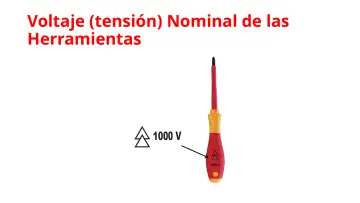

     Voltaje (tensión) Nominal de las Herramientas

113. Slide 113

     Thank you
