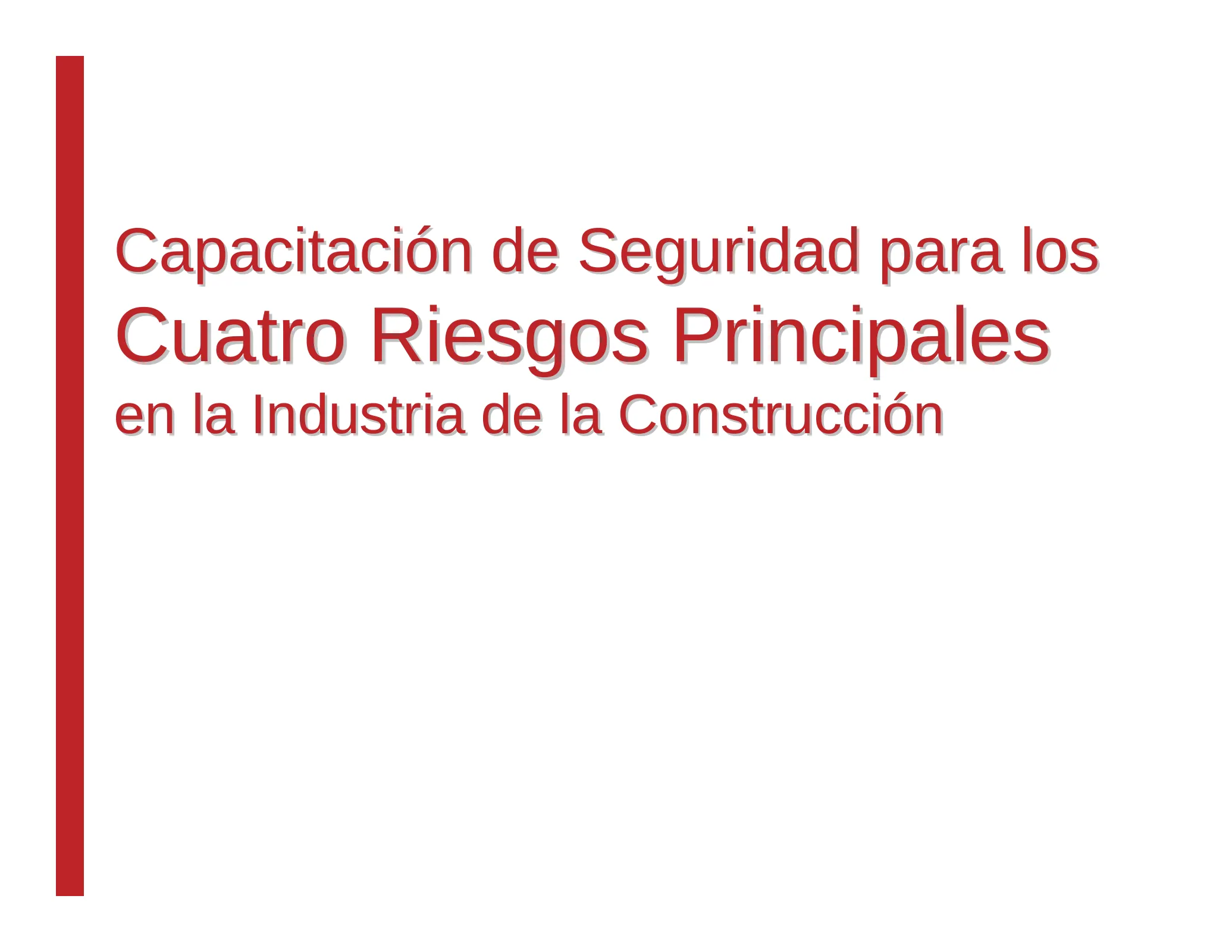

1. Slide 1

   Cuatro Riesgos Principales

   • Capacitación de Seguridad para los
   • en la Industria de la Construcción
2. Slide 2

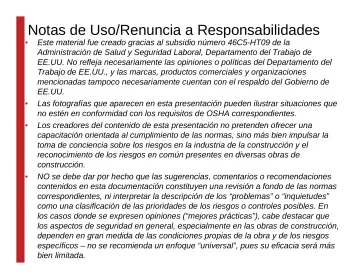

   Notas de Uso/Renuncia a Responsabilidades

   • Este material fue creado gracias al subsidio número 46C5-HT09 de la Administración de Salud y Seguridad Laboral, Departamento del Trabajo de EE.UU. No refleja necesariamente las opiniones o políticas del Departamento del Trabajo de EE.UU., y las marcas, productos comerciales y organizaciones mencionadas tampoco necesariamente cuentan con el respaldo del Gobierno de EE.UU.
   • Las fotografías que aparecen en esta presentación pueden ilustrar situaciones que no estén en conformidad con los requisitos de OSHA correspondientes.
   • Los creadores del contenido de esta presentación no pretenden ofrecer una capacitación orientada al cumplimiento de las normas, sino más bien impulsar la toma de conciencia sobre los riesgos en la industria de la construcción y el reconocimiento de los riesgos en común presentes en diversas obras de construcción.
   • NO se debe dar por hecho que las sugerencias, comentarios o recomendaciones contenidos en esta documentación constituyen una revisión a fondo de las normas correspondientes, ni interpretar la descripción de los “problemas” o “inquietudes” como una clasificación de las prioridades de los riesgos o controles posibles. En los casos donde se expresen opiniones (“mejores prácticas”), cabe destacar que los aspectos de seguridad en general, especialmente en las obras de construcción, dependen en gran medida de las condiciones propias de la obra y de los riesgos específicos – no se recomienda un enfoque “universal”, pues su eficacia será más bien limitada.
3. Slide 3

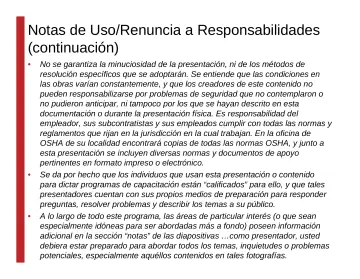

   Notas de Uso/Renuncia a Responsabilidades (continuación)

   • No se garantiza la minuciosidad de la presentación, ni de los métodos de resolución específicos que se adoptarán. Se entiende que las condiciones en las obras varían constantemente, y que los creadores de este contenido no pueden responsabilizarse por problemas de seguridad que no contemplaron o no pudieron anticipar, ni tampoco por los que se hayan descrito en esta documentación o durante la presentación física. Es responsabilidad del empleador, sus subcontratistas y sus empleados cumplir con todas las normas y reglamentos que rijan en la jurisdicción en la cual trabajan. En la oficina de OSHA de su localidad encontrará copias de todas las normas OSHA, y junto a esta presentación se incluyen diversas normas y documentos de apoyo pertinentes en formato impreso o electrónico.
   • Se da por hecho que los individuos que usan esta presentación o contenido para dictar programas de capacitación están “calificados” para ello, y que tales presentadores cuentan con sus propios medios de preparación para responder preguntas, resolver problemas y describir los temas a su público.
   • A lo largo de todo este programa, las áreas de particular interés (o que sean especialmente idóneas para ser abordadas más a fondo) poseen información adicional en la sección “notas” de las diapositivas …como presentador, usted debiera estar preparado para abordar todos los temas, inquietudes o problemas potenciales, especialmente aquéllos contenidos en tales fotografías.

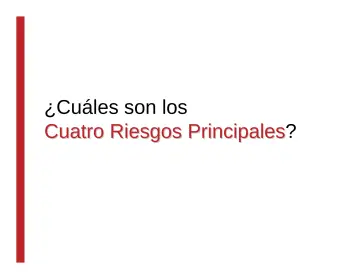

4. Slide 4

   ¿Cuáles son los

   • Cuatro Riesgos Principales?
5. Slide 5

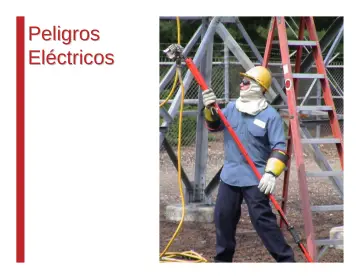

   Peligros

   • Eléctricos
6. Slide 6

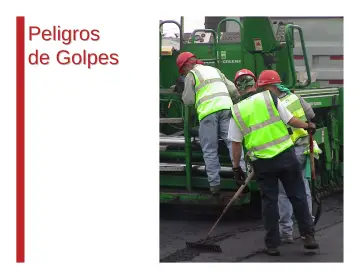

   Peligros de Golpes

7. Slide 7

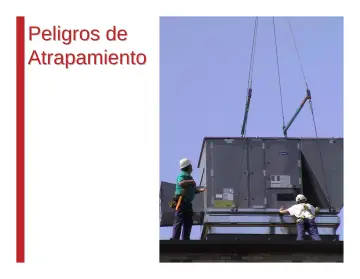

   Peligros de Atrapamiento

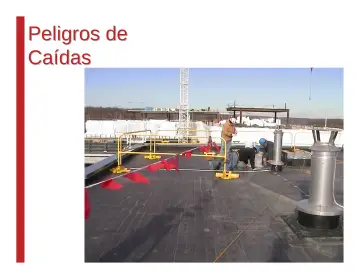

8. Slide 8

   Peligros de Caídas

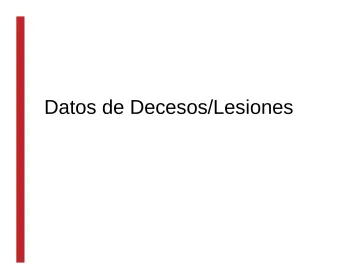

9. Slide 9

   Datos de Decesos/Lesiones

10. Slide 10

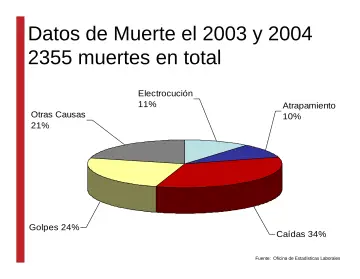

    Datos de Muerte el 2003 y 2004 2355 muertes en total

    • Electrocución
    • 11%
    • Otras Causas
    • 21%
    • Golpes 24%
    • Atrapamiento 10%
    • Caídas 34%
    • Fuente: Oficina de Estadísticas Laborales

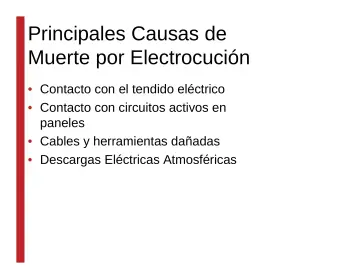

11. Slide 11

    Principales Causas de Muerte por Electrocución

    • Contacto con el tendido eléctrico
    • Contacto con circuitos activos en paneles
    • Cables y herramientas dañadas
    • Descargas Eléctricas Atmosféricas
12. Slide 12

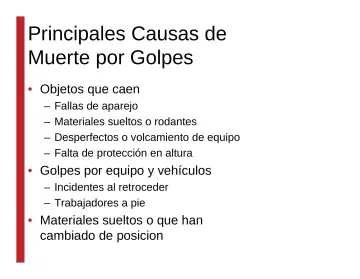

    Principales Causas de Muerte por Golpes

    • Objetos que caen
    • Fallas de aparejo
    • Materiales sueltos o rodantes
    • Desperfectos o volcamiento de equipo
    • Falta de protección en altura
    • Golpes por equipo y vehículos
    • Incidentes al retroceder
    • Trabajadores a pie
    • Materiales sueltos o que han cambiado de posicion

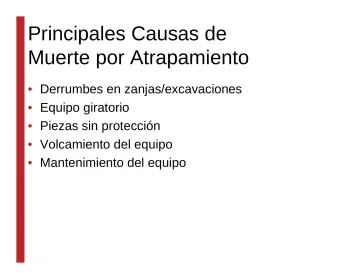

13. Slide 13

    Principales Causas de Muerte por Atrapamiento

    • Derrumbes en zanjas/excavaciones
    • Equipo giratorio
    • Piezas sin protección
    • Volcamiento del equipo
    • Mantenimiento del equipo
14. Slide 14

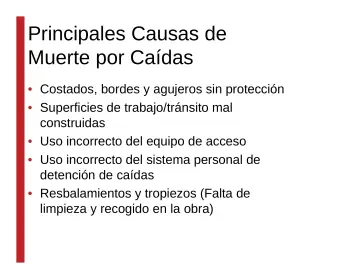

    Principales Causas de Muerte por Caídas

    • Costados, bordes y agujeros sin protección
    • Superficies de trabajo/tránsito mal construidas
    • Uso incorrecto del equipo de acceso
    • Uso incorrecto del sistema personal de detención de caídas

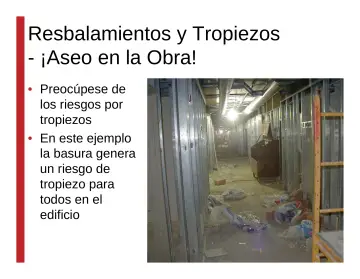

    • Resbalamientos y tropiezos (Falta de limpieza y recogido en la obra)
15. Slide 15

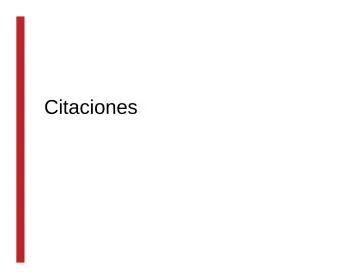

    Citaciones

16. Slide 16

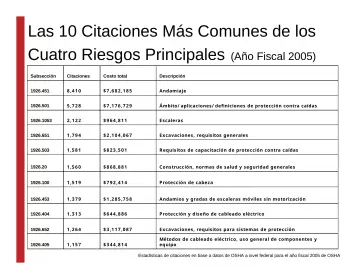

    Las 10 Citaciones Más Comunes de los Cuatro Riesgos Principales (Año Fiscal 2005)

    • Subsección
    • Citaciones
    • Costo total
    • Descripción
    • 1926.451
    • 8,410
    • $7,682,185
    • Andamiaje
    • 1926.501
    • 5,728
    • $7,176,729
    • Ámbito/aplicaciones/definiciones de protección contra caídas
    • 1926.1053
    • 2,122
    • $964,811
    • Escaleras
    • 1926.651
    • 1,794
    • $2,104,067
    • Excavaciones, requisitos generales
    • 1926.503
    • 1,581
    • $823,501
    • Requisitos de capacitación de protección contra caídas
    • 1926.20
    • 1,560
    • $868,881
    • Construcción, normas de salud y seguridad generales
    • 1926.100
    • 1,519
    • $792,414
    • Protección de cabeza
    • 1926.453
    • 1,379
    • $1,285,758
    • Andamios y gradas de escaleras móviles sin motorización
    • 1926.404
    • 1,313
    • $644,886
    • Protección y diseño de cableado eléctrico
    • 1926.652
    • 1,264
    • $3,117,087
    • Excavaciones, requisitos para sistemas de protección
    • 1926.405
    • 1,157
    • $344,814
    • Métodos de cableado eléctrico, uso general de componentes y equipo
    • Estadísticas de citaciones en base a datos de OSHA a nivel federal para el año fiscal 2005 de OSHA
17. Slide 17

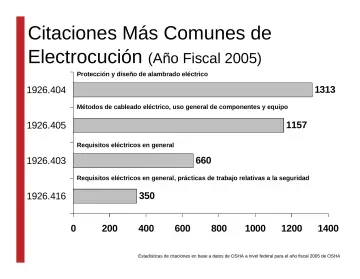

    Citaciones Más Comunes de Electrocución (Año Fiscal 2005)

    • Protección y diseño de alambrado eléctrico
    • 1313
    • 1926.404
    • Métodos de cableado eléctrico, uso general de componentes y equipo
    • 1157
    • 1926.405
    • Requisitos eléctricos en general
    • 1926.403
    • Requisitos eléctricos en general, prácticas de trabajo relativas a la seguridad
    • 1926.416
    • 1000
    • 1200
    • 1400
    • Estadísticas de citaciones en base a datos de OSHA a nivel federal para el año fiscal 2005 de OSHA

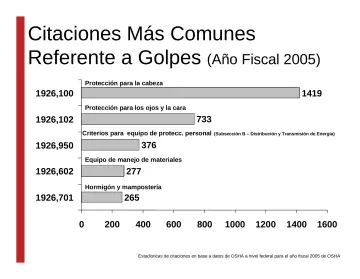

18. Slide 18

    Citaciones Más Comunes Referente a Golpes (Año Fiscal 2005)

    • Protección para la cabeza
    • 1419
    • 1926,100
    • Protección para los ojos y la cara
    • 1926,102
    • Criterios para equipo de protecc. personal (Subsección B – Distribución y Transmisión de Energía)
    • 1926,950
    • Equipo de manejo de materiales
    • 1926,602
    • Hormigón y mampostería
    • 1926,701
    • 1000
    • 1200
    • 1400
    • 1600
    • Estadísticas de citaciones en base a datos de OSHA a nivel federal para el año fiscal 2005 de OSHA

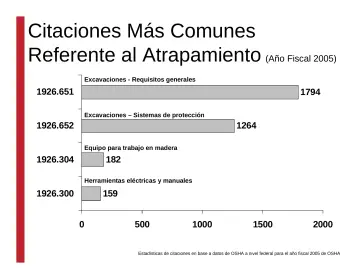

19. Slide 19

    Citaciones Más Comunes Referente al Atrapamiento (Año Fiscal 2005)

    • Excavaciones - Requisitos generales
    • 1926.651
    • 1794
    • Excavaciones – Sistemas de protección
    • 1926.652
    • 1264
    • Equipo para trabajo en madera
    • 1926.304
    • Herramientas eléctricas y manuales
    • 1926.300
    • 1000
    • 1500
    • 2000
    • Estadísticas de citaciones en base a datos de OSHA a nivel federal para el año fiscal 2005 de OSHA

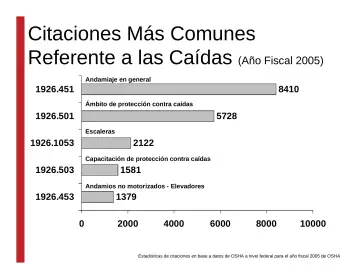

20. Slide 20

    Citaciones Más Comunes Referente a las Caídas (Año Fiscal 2005)

    • Andamiaje en general
    • 1926.451
    • 8410
    • Ámbito de protección contra caídas
    • 1926.501
    • 5728
    • Escaleras
    • 1926.1053
    • 2122
    • Capacitación de protección contra caídas
    • 1926.503
    • 1581
    • Andamios no motorizados - Elevadores
    • 1926.453
    • 1379
    • 2000
    • 4000
    • 6000
    • 8000
    • 10000
    • Estadísticas de citaciones en base a datos de OSHA a nivel federal para el año fiscal 2005 de OSHA

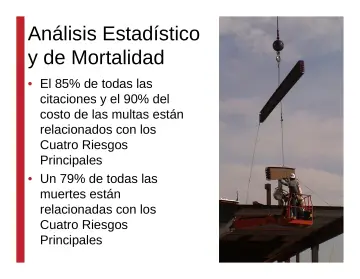

21. Slide 21

    Análisis Estadístico y de Mortalidad

    • El 85% de todas las citaciones y el 90% del costo de las multas están relacionados con los Cuatro Riesgos Principales
    • Un 79% de todas las muertes están relacionadas con los Cuatro Riesgos Principales
22. Slide 22

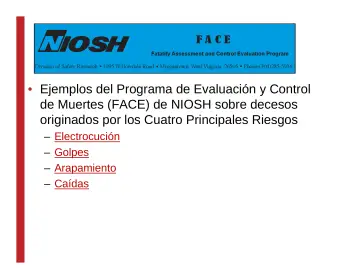

    • Ejemplos del Programa de Evaluación y Control de Muertes (FACE) de NIOSH sobre decesos originados por los Cuatro Principales Riesgos
    • Electrocución
    • Golpes
    • Arapamiento
    • Caídas
23. Slide 23

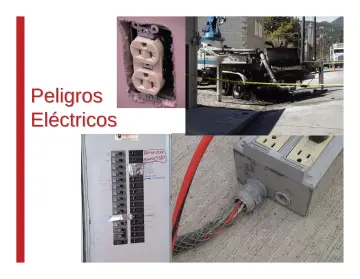

    Peligros

    • Eléctricos
24. Slide 24

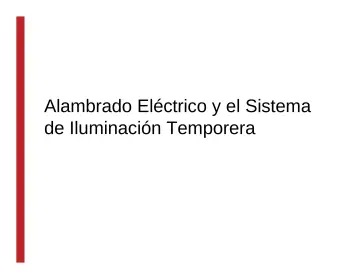

    Alambrado Eléctrico y el Sistema de Iluminación Temporera

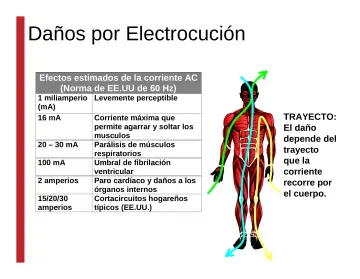

25. Slide 25

    Daños por Electrocución

    • Efectos estimados de la corriente AC
    • (Norma de EE.UU de 60 Hz)
    • 1 miliamperio Levemente perceptible (mA)
    • 16 mA
    • Corriente máxima que permite agarrar y soltar los musculos
    • 20 – 30 mA
    • Parálisis de músculos respiratorios
    • 100 mA
    • Umbral de fibrilación ventricular
    • 2 amperios
    • Paro cardíaco y daños a los órganos internos
    • 15/20/30
    • Cortacircuitos hogareños amperios
    • típicos (EE.UU.)
    • TRAYECTO: El daño depende del trayecto que la corriente recorre por el cuerpo.

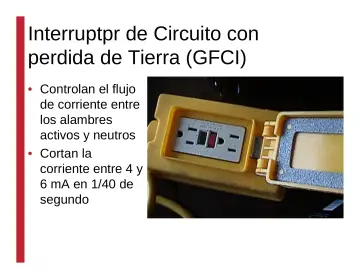

26. Slide 26

    Interruptpr de Circuito con perdida de Tierra (GFCI)

    • Controlan el flujo de corriente entre los alambres activos y neutros
    • Cortan la corriente entre 4 y 6 mA en 1/40 de segundo

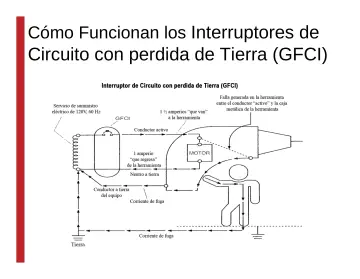

27. Slide 27

    Cómo Funcionan los Interruptores de

    • Circuito con perdida de Tierra (GFCI)
28. Slide 28

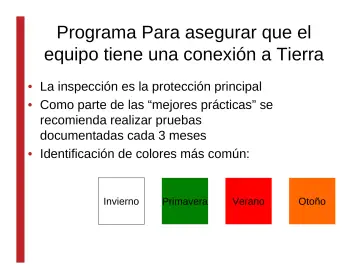

    Programa Para asegurar que el equipo tiene una conexión a Tierra

    • La inspección es la protección principal
    • Como parte de las “mejores prácticas” se recomienda realizar pruebas documentadas cada 3 meses
    • Identificación de colores más común:
    • Invierno
    • Primavera
    • Verano
    • Otoño

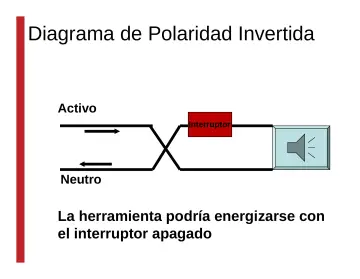

29. Slide 29

    Diagrama de Polaridad Invertida

    • Activo
    • Interruptor
    • Neutro
    • La herramienta podría energizarse con el interruptor apagado
30. Slide 30

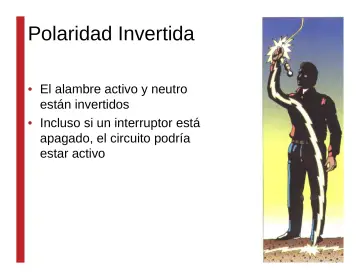

    Polaridad Invertida

    • El alambre activo y neutro están invertidos
    • Incluso si un interruptor está apagado, el circuito podría estar activo

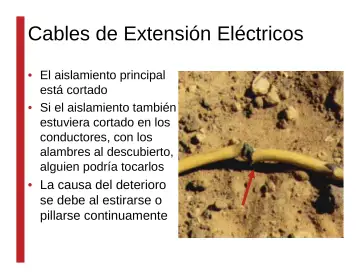

31. Slide 31

    Cables de Extensión Eléctricos

    • El aislamiento principal está cortado
    • Si el aislamiento también estuviera cortado en los conductores, con los alambres al descubierto, alguien podría tocarlos
    • La causa del deterioro se debe al estirarse o pillarse continuamente

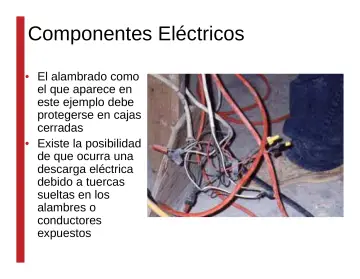

32. Slide 32

    Componentes Eléctricos

    • El alambrado como el que aparece en este ejemplo debe protegerse en cajas cerradas
    • Existe la posibilidad de que ocurra una descarga eléctrica debido a tuercas sueltas en los alambres o conductores expuestos

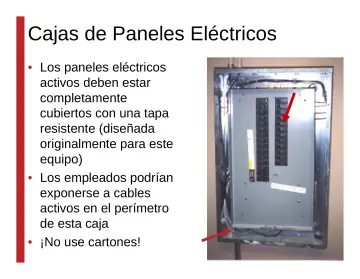

33. Slide 33

    Cajas de Paneles Eléctricos

    • Los paneles eléctricos activos deben estar completamente cubiertos con una tapa resistente (diseñada originalmente para este equipo)
    • Los empleados podrían exponerse a cables activos en el perímetro de esta caja
    • ¡No use cartones!
34. Slide 34

    Prevención contra resplandor de Arco

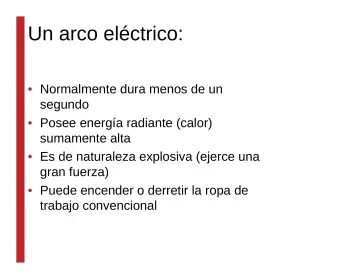

35. Slide 35

    Un arco eléctrico:

    • Normalmente dura menos de un segundo
    • Posee energía radiante (calor) sumamente alta
    • Es de naturaleza explosiva (ejerce una gran fuerza)
    • Puede encender o derretir la ropa de trabajo convencional
36. Slide 37

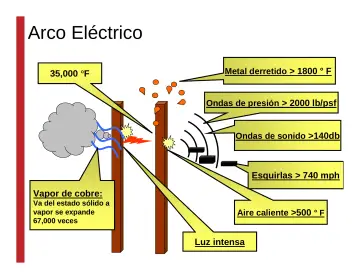

    Arco Eléctrico

    • 35,000 °F
    • Metal derretido > 1800 ° F
    • Ondas de presión > 2000 lb/psf
    • Ondas de sonido >140db
    • Esquirlas > 740 mph
    • Vapor de cobre:
    • Va del estado sólido a vapor se expande
    • 67,000 veces
    • Aire caliente >500 ° F
    • Luz intensa

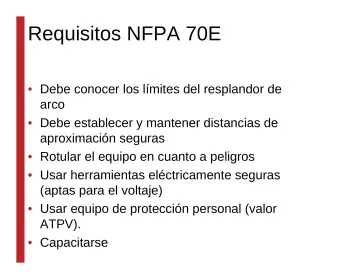

37. Slide 38

    Requisitos NFPA 70E

    • Debe conocer los límites del resplandor de arco
    • Debe establecer y mantener distancias de aproximación seguras
    • Rotular el equipo en cuanto a peligros
    • Usar herramientas eléctricamente seguras (aptas para el voltaje)
    • Usar equipo de protección personal (valor ATPV).
    • Capacitarse

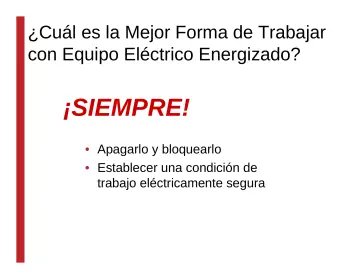

38. Slide 39

    ¡SIEMPRE!

    • ¿Cuál es la Mejor Forma de Trabajar con Equipo Eléctrico Energizado?
    • Apagarlo y bloquearlo
    • Establecer una condición de trabajo eléctricamente segura
39. Slide 40

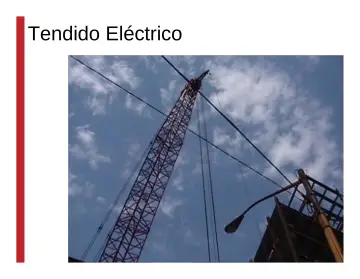

    Tendido Eléctrico

40. Slide 42

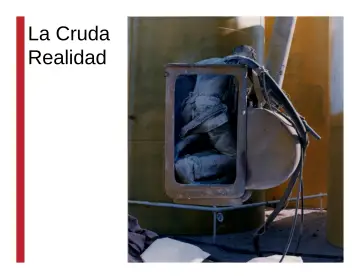

    La Cruda Realidad

41. Slide 43

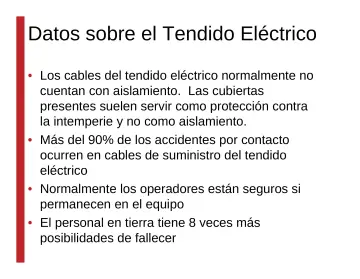

    Datos sobre el Tendido Eléctrico

    • Los cables del tendido eléctrico normalmente no cuentan con aislamiento. Las cubiertas presentes suelen servir como protección contra la intemperie y no como aislamiento.
    • Más del 90% de los accidentes por contacto ocurren en cables de suministro del tendido eléctrico
    • Normalmente los operadores están seguros si permanecen en el equipo
    • El personal en tierra tiene 8 veces más posibilidades de fallecer

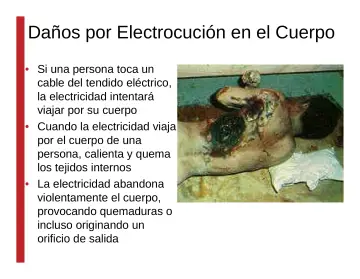

42. Slide 44

    Daños por Electrocución en el Cuerpo

    • Si una persona toca un cable del tendido eléctrico, la electricidad intentará viajar por su cuerpo
    • Cuando la electricidad viaja por el cuerpo de una persona, calienta y quema los tejidos internos
    • La electricidad abandona violentamente el cuerpo, provocando quemaduras o incluso originando un orificio de salida

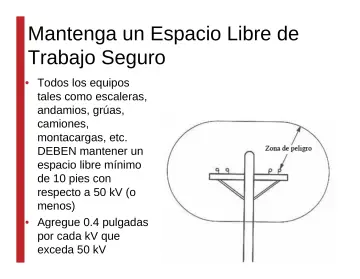

43. Slide 45

    Mantenga un Espacio Libre de Trabajo Seguro

    • Todos los equipos tales como escaleras, andamios, grúas, camiones, montacargas, etc. DEBEN mantener un espacio libre mínimo de 10 pies con respecto a 50 kV (o menos)
    • Agregue 0.4 pulgadas por cada kV que exceda 50 kV

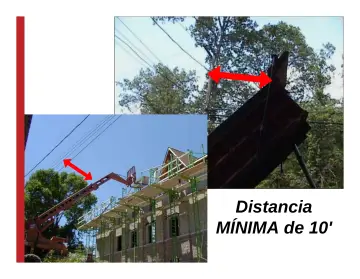

44. Slide 46

    Distancia

    • MÍNIMA de 10'
45. Slide 47

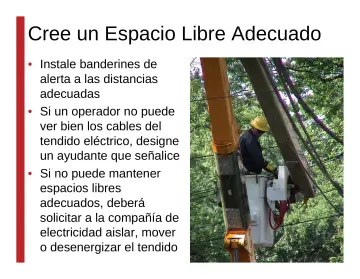

    Cree un Espacio Libre Adecuado

    • Instale banderines de alerta a las distancias adecuadas
    • Si un operador no puede ver bien los cables del tendido eléctrico, designe un ayudante que señalice
    • Si no puede mantener espacios libres adecuados, deberá solicitar a la compañía de electricidad aislar, mover o desenergizar el tendido
46. Slide 48

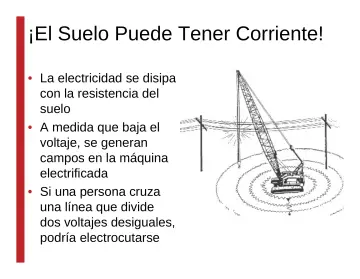

    ¡El Suelo Puede Tener Corriente!

    • La electricidad se disipa con la resistencia del suelo
    • A medida que baja el voltaje, se generan campos en la máquina electrificada
    • Si una persona cruza una línea que divide dos voltajes desiguales, podría electrocutarse

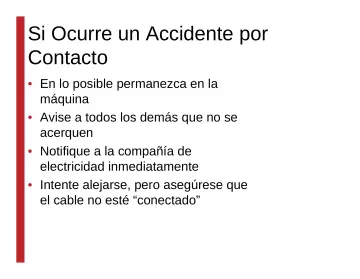

47. Slide 49

    Si Ocurre un Accidente por Contacto

    • En lo posible permanezca en la máquina
    • Avise a todos los demás que no se acerquen
    • Notifique a la compañía de electricidad inmediatamente
    • Intente alejarse, pero asegúrese que el cable no esté “conectado”
48. Slide 50

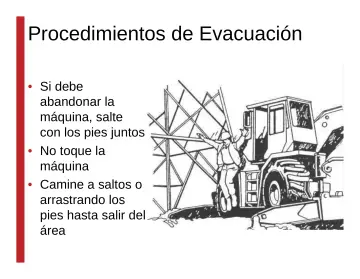

    Procedimientos de Evacuación

    • Si debe abandonar la máquina, salte con los pies juntos
    • No toque la máquina
    • Camine a saltos o arrastrando los pies hasta salir del área
49. Slide 51

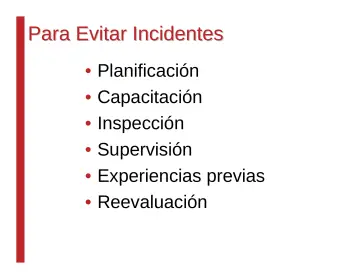

    Para Evitar Incidentes

    • Planificación
    • Capacitación
    • Inspección
    • Supervisión
    • Experiencias previas
    • Reevaluación

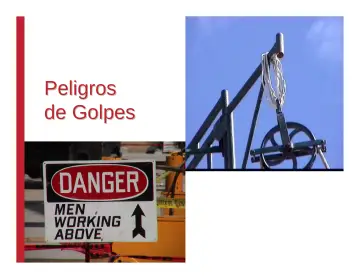

50. Slide 52

    Peligros de Golpes

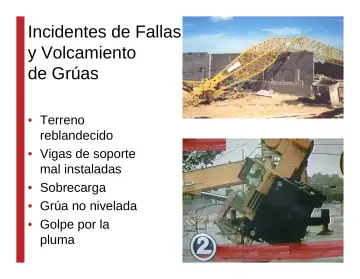

51. Slide 53

    Incidentes de Fallas y Volcamiento de Grúas

    • Terreno reblandecido
    • Vigas de soporte mal instaladas
    • Sobrecarga
    • Grúa no nivelada
    • Golpe por la pluma

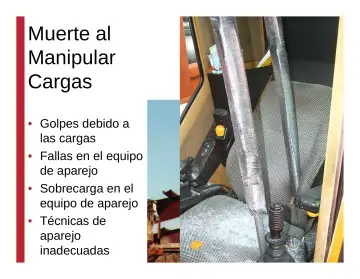

52. Slide 54

    Muerte al Manipular Cargas

    • Golpes debido a las cargas
    • Fallas en el equipo de aparejo
    • Sobrecarga en el equipo de aparejo
    • Técnicas de aparejo inadecuadas
53. Slide 55

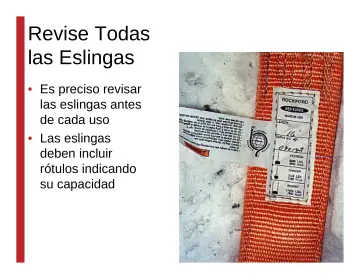

    Revise Todas las Eslingas

    • Es preciso revisar las eslingas antes de cada uso
    • Las eslingas deben incluir rótulos indicando su capacidad
54. Slide 56

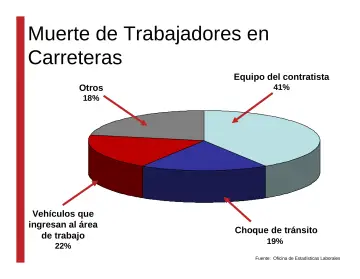

    Muerte de Trabajadores en Carreteras

    • Equipo del contratista
    • Otros
    • 41%
    • 18%
    • Vehículos que ingresan al área de trabajo
    • 22%
    • Choque de tránsito
    • 19%
    • Fuente: Oficina de Estadísticas Laborales
55. Slide 57

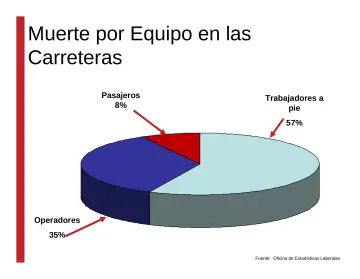

    Muerte por Equipo en las Carreteras

    • Pasajeros
    • 8%
    • Trabajadores a pie
    • 57%
    • Operadores
    • 35%
    • Fuente: Oficina de Estadísticas Laborales
56. Slide 58

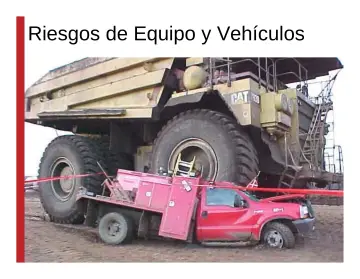

    Riesgos de Equipo y Vehículos

57. Slide 59

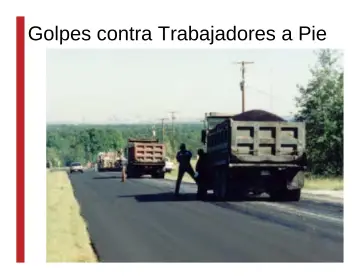

    Golpes contra Trabajadores a Pie

58. Slide 60

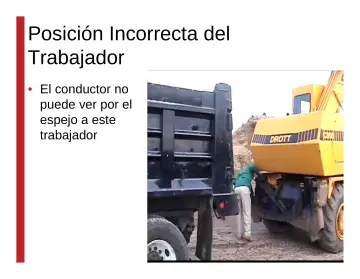

    Posición Incorrecta del Trabajador

    • El conductor no puede ver por el espejo a este trabajador
59. Slide 61

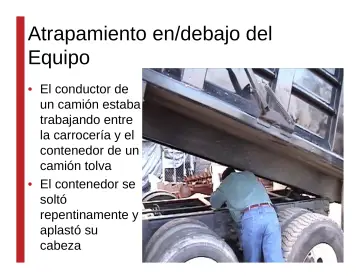

    Atrapamiento en/debajo del Equipo

    • El conductor de un camión estaba trabajando entre la carrocería y el contenedor de un camión tolva
    • El contenedor se soltó repentinamente y aplastó su cabeza
60. Slide 63

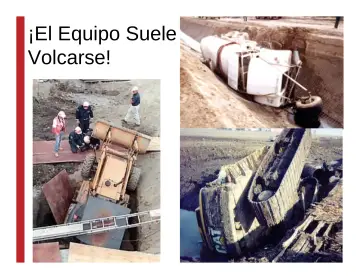

    ¡El Equipo Suele Volcarse!

61. Slide 64

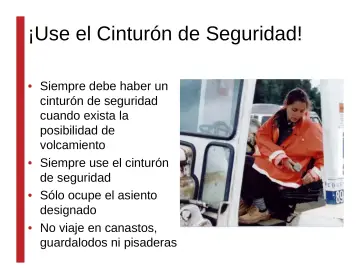

    ¡Use el Cinturón de Seguridad!

    • Siempre debe haber un cinturón de seguridad cuando exista la posibilidad de volcamiento
    • Siempre use el cinturón de seguridad
    • Sólo ocupe el asiento designado
    • No viaje en canastos, guardalodos ni pisaderas
62. Slide 65

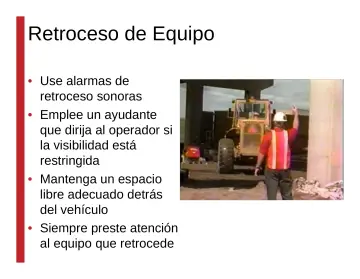

    Retroceso de Equipo

    • Use alarmas de retroceso sonoras
    • Emplee un ayudante que dirija al operador si la visibilidad está restringida
    • Mantenga un espacio libre adecuado detrás del vehículo
    • Siempre preste atención al equipo que retrocede
63. Slide 66

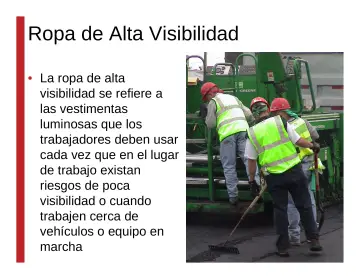

    Ropa de Alta Visibilidad

    • La ropa de alta visibilidad se refiere a las vestimentas luminosas que los trabajadores deben usar cada vez que en el lugar de trabajo existan riesgos de poca visibilidad o cuando trabajen cerca de vehículos o equipo en marcha
64. Slide 67

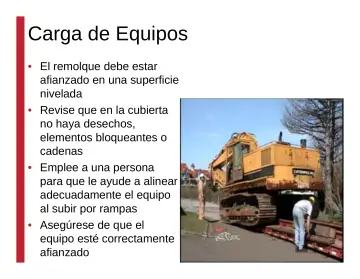

    Carga de Equipos

    • El remolque debe estar afianzado en una superficie nivelada
    • Revise que en la cubierta no haya desechos, elementos bloqueantes o cadenas
    • Emplee a una persona para que le ayude a alinear adecuadamente el equipo al subir por rampas
    • Asegúrese de que el equipo esté correctamente afianzado
65. Slide 68

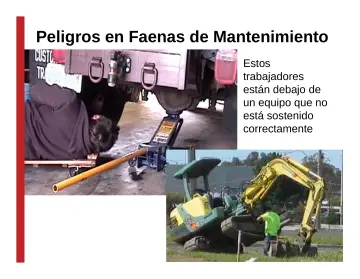

    Peligros en Faenas de Mantenimiento

    • Estos trabajadores están debajo de un equipo que no está sostenido correctamente
66. Slide 69

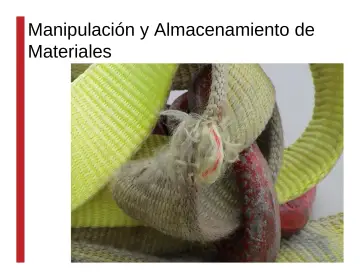

    Manipulación y Almacenamiento de Materiales

67. Slide 70

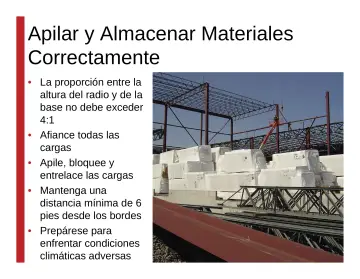

    Apilar y Almacenar Materiales Correctamente

    • La proporción entre la altura del radio y de la base no debe exceder 4:1
    • Afiance todas las cargas
    • Apile, bloquee y entrelace las cargas
    • Mantenga una distancia mínima de 6 pies desde los bordes
    • Prepárese para enfrentar condiciones climáticas adversas
68. Slide 71

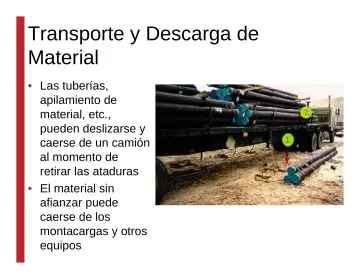

    Transporte y Descarga de Material

    • Las tuberías, apilamiento de material, etc., pueden deslizarse y caerse de un camión al momento de retirar las ataduras
    • El material sin afianzar puede caerse de los montacargas y otros equipos
69. Slide 72

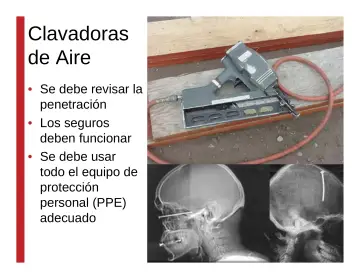

    Clavadoras de Aire

    • Se debe revisar la penetración
    • Los seguros deben funcionar
    • Se debe usar todo el equipo de protección personal (PPE) adecuado
70. Slide 73

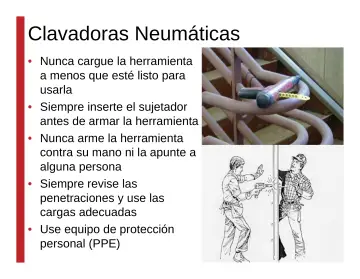

    Clavadoras Neumáticas

    • Nunca cargue la herramienta a menos que esté listo para usarla
    • Siempre inserte el sujetador antes de armar la herramienta
    • Nunca arme la herramienta contra su mano ni la apunte a alguna persona
    • Siempre revise las penetraciones y use las cargas adecuadas
    • Use equipo de protección personal (PPE)
71. Slide 74

    Para Evitar Incidentes

    • Planificación
    • Entrenamiento
    • Inspección
    • Supervisión
    • Experiencias previas
    • Reevaluación
72. Slide 75

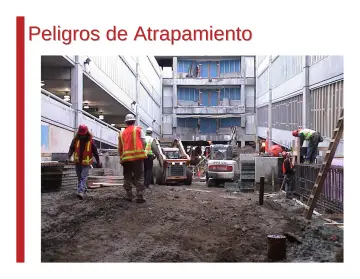

    Peligros de Atrapamiento

73. Slide 76

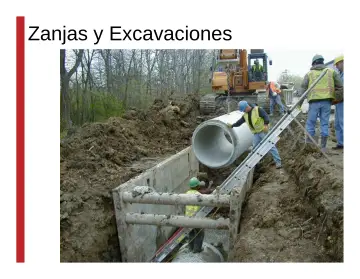

    Zanjas y Excavaciones

74. Slide 77

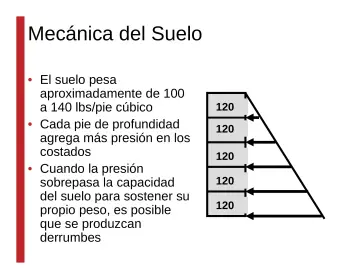

    Mecánica del Suelo

    • El suelo pesa aproximadamente de 100 a 140 lbs/pie cúbico
    • Cada pie de profundidad agrega más presión en los costados
    • Cuando la presión sobrepasa la capacidad del suelo para sostener su propio peso, es posible que se produzcan derrumbes
75. Slide 78

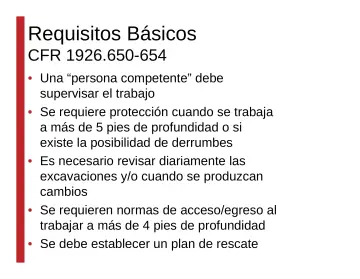

    Requisitos Básicos

    • CFR 1926.650-654
    • Una “persona competente” debe supervisar el trabajo
    • Se requiere protección cuando se trabaja a más de 5 pies de profundidad o si existe la posibilidad de derrumbes
    • Es necesario revisar diariamente las excavaciones y/o cuando se produzcan cambios
    • Se requieren normas de acceso/egreso al trabajar a más de 4 pies de profundidad
    • Se debe establecer un plan de rescate
76. Slide 79

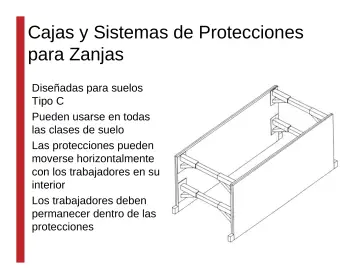

    Cajas y Sistemas de Protecciones para Zanjas

    • Diseñadas para suelos Tipo C
    • Pueden usarse en todas las clases de suelo
    • Las protecciones pueden moverse horizontalmente con los trabajadores en su interior
    • Los trabajadores deben permanecer dentro de las protecciones
77. Slide 81

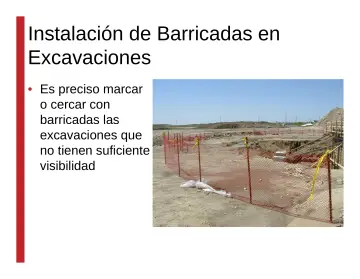

    Instalación de Barricadas en Excavaciones

    • Es preciso marcar o cercar con barricadas las excavaciones que no tienen suficiente visibilidad
78. Slide 82

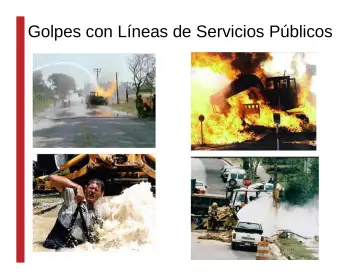

    Golpes con Líneas de Servicios Públicos

    • ZAP!
79. Slide 83

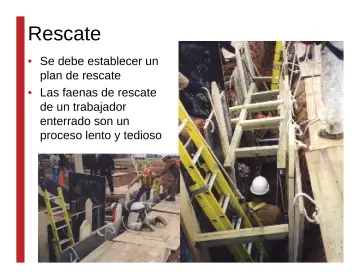

    Rescate

    • Se debe establecer un plan de rescate
    • Las faenas de rescate de un trabajador enterrado son un proceso lento y tedioso
80. Slide 84

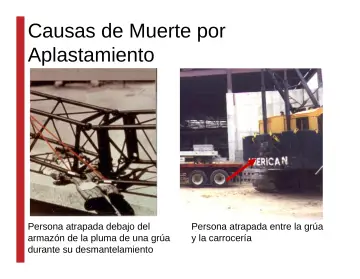

    Causas de Muerte por Aplastamiento

    • Persona atrapada debajo del armazón de la pluma de una grúa durante su desmantelamiento
    • Persona atrapada entre la grúa y la carrocería
81. Slide 85

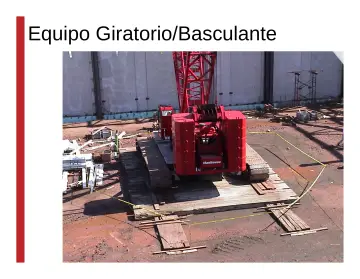

    Equipo Giratorio/Basculante

82. Slide 86

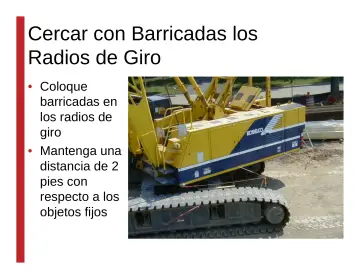

    Cercar con Barricadas los Radios de Giro

    • Coloque barricadas en los radios de giro
    • Mantenga una distancia de 2 pies con respecto a los objetos fijos
83. Slide 87

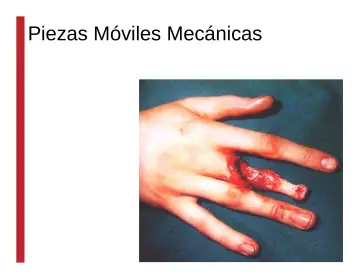

    Piezas Móviles Mecánicas

84. Slide 88

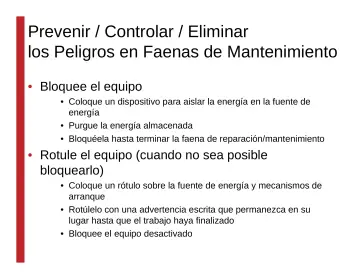

    Prevenir / Controlar / Eliminar los Peligros en Faenas de Mantenimiento

    • Bloquee el equipo
    • Coloque un dispositivo para aislar la energía en la fuente de energía
    • Purgue la energía almacenada
    • Bloquéela hasta terminar la faena de reparación/mantenimiento
    • Rotule el equipo (cuando no sea posible bloquearlo)
    • Coloque un rótulo sobre la fuente de energía y mecanismos de arranque
    • Rotúlelo con una advertencia escrita que permanezca en su lugar hasta que el trabajo haya finalizado
    • Bloquee el equipo desactivado
85. Slide 89

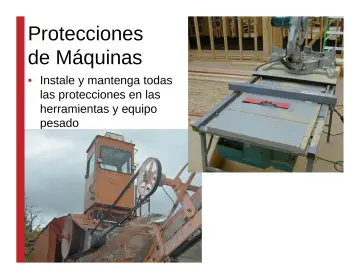

    Protecciones de Máquinas

    • Instale y mantenga todas las protecciones en las herramientas y equipo pesado
86. Slide 90

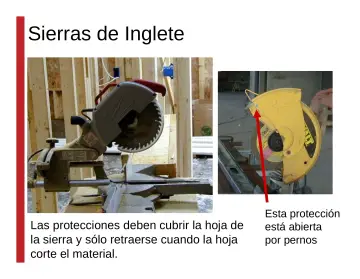

    Sierras de Inglete

    • Las protecciones deben cubrir la hoja de la sierra y sólo retraerse cuando la hoja corte el material.
    • Esta protección está abierta por pernos
87. Slide 91

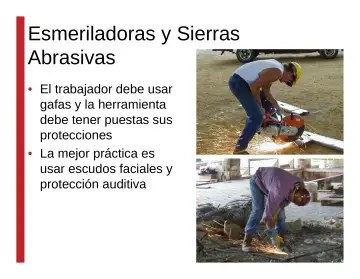

    Esmeriladoras y Sierras Abrasivas

    • El trabajador debe usar gafas y la herramienta debe tener puestas sus protecciones
    • La mejor práctica es usar escudos faciales y protección auditiva
88. Slide 92

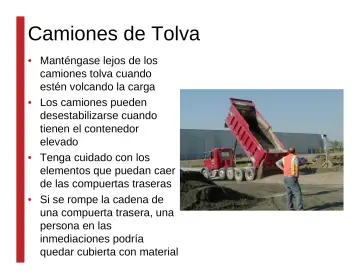

    Camiones de Tolva

    • Manténgase lejos de los camiones tolva cuando estén volcando la carga
    • Los camiones pueden desestabilizarse cuando tienen el contenedor elevado
    • Tenga cuidado con los elementos que puedan caer de las compuertas traseras
    • Si se rompe la cadena de una compuerta trasera, una persona en las inmediaciones podría quedar cubierta con material
89. Slide 93

    Para Evitar Incidentes

    • Planificación
    • Entrenamiento
    • Inspección
    • Supervisión
    • Experiencias previas
    • Reevaluación
90. Slide 94

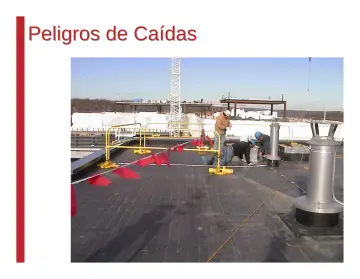

    Peligros de Caídas

91. Slide 95

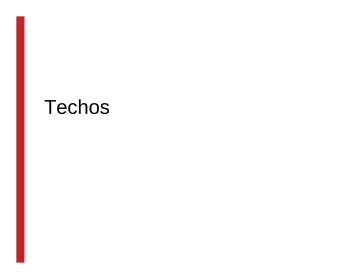

    Techos

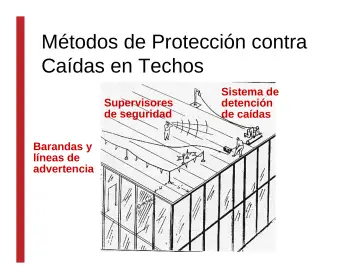

92. Slide 97

    Métodos de Protección contra Caídas en Techos

    • Supervisores de seguridad
    • Barandas y líneas de advertencia
    • Sistema de detención de caídas
93. Slide 98

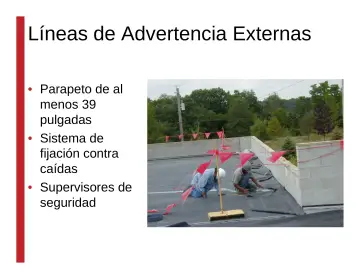

    Líneas de Advertencia Externas

    • Parapeto de al menos 39 pulgadas
    • Sistema de fijación contra caídas
    • Supervisores de seguridad
94. Slide 99

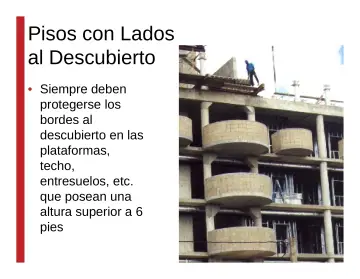

    Pisos con Lados al Descubierto

    • Siempre deben protegerse los bordes al descubierto en las plataformas, techo, entresuelos, etc. que posean una altura superior a 6 pies
95. Slide 100

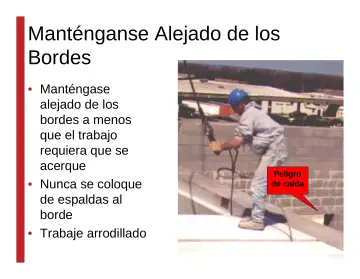

    Manténganse Alejado de los Bordes

    • Manténgase alejado de los bordes a menos que el trabajo requiera que se acerque
    • Nunca se coloque de espaldas al borde
    • Trabaje arrodillado
    • Peligro de caída
96. Slide 101

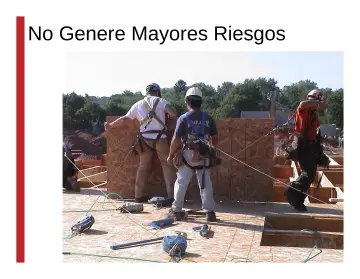

    No Genere Mayores Riesgos

97. Slide 102

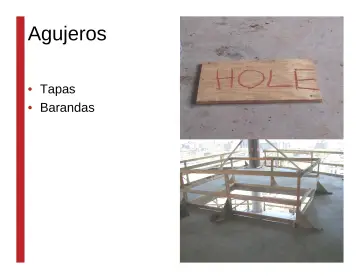

    Agujeros

    • Tapas
    • Barandas
98. Slide 103

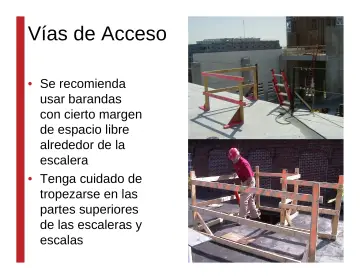

    Vías de Acceso

    • Se recomienda usar barandas con cierto margen de espacio libre alrededor de la escalera
    • Tenga cuidado de tropezarse en las partes superiores de las escaleras y escalas
99. Slide 104

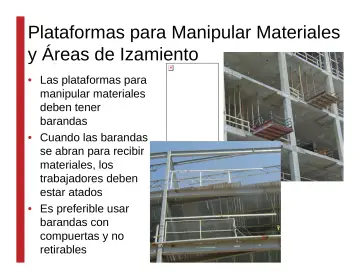

    Plataformas para Manipular Materiales y Áreas de Izamiento

    • Las plataformas para manipular materiales deben tener barandas
    • Cuando las barandas se abran para recibir materiales, los trabajadores deben estar atados
    • Es preferible usar barandas con compuertas y no retirables
100. Slide 105

     Resbalamientos y Tropiezos

     • ¡Aseo en la Obra!
     • Preocúpese de los riesgos por tropiezos
     • En este ejemplo la basura genera un riesgo de tropiezo para todos en el edificio
101. Slide 106

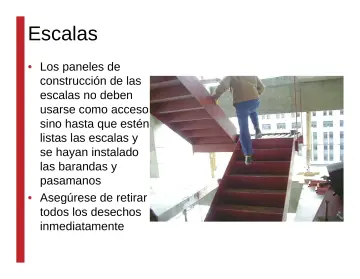

     Escalas

     • Los paneles de construcción de las escalas no deben usarse como acceso sino hasta que estén listas las escalas y se hayan instalado las barandas y pasamanos
     • Asegúrese de retirar todos los desechos inmediatamente
102. Slide 107

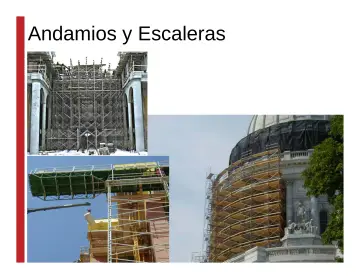

     Andamios y Escaleras

103. Slide 108

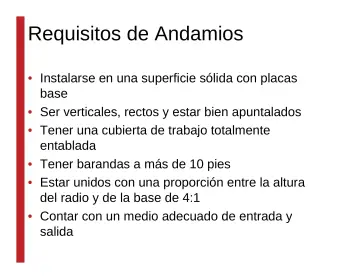

     Requisitos de Andamios

     • Instalarse en una superficie sólida con placas base
     • Ser verticales, rectos y estar bien apuntalados
     • Tener una cubierta de trabajo totalmente entablada
     • Tener barandas a más de 10 pies
     • Estar unidos con una proporción entre la altura del radio y de la base de 4:1
     • Contar con un medio adecuado de entrada y salida
104. Slide 109

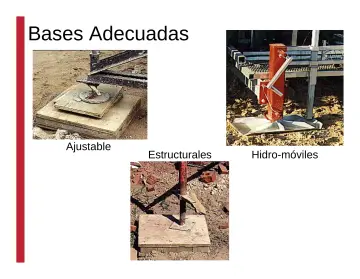

     Bases Adecuadas

     • Ajustable
     • Estructurales
     • Hidro-móviles
105. Slide 110

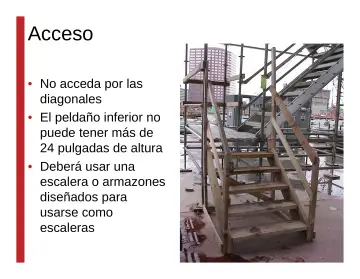

     Acceso

     • No acceda por las diagonales
     • El peldaño inferior no puede tener más de 24 pulgadas de altura
     • Deberá usar una escalera o armazones diseñados para usarse como escaleras
106. Slide 111

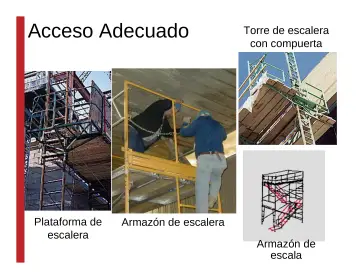

     Acceso Adecuado

     • Plataforma de escalera
     • Torre de escalera con compuerta
     • Armazón de escalera
     • Armazón de escala
107. Slide 112

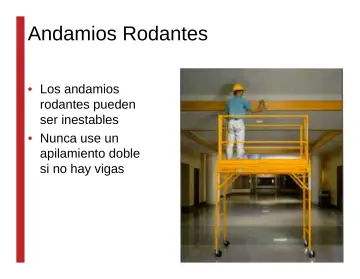

     Andamios Rodantes

     • Los andamios rodantes pueden ser inestables
     • Nunca use un apilamiento doble si no hay vigas
108. Slide 113

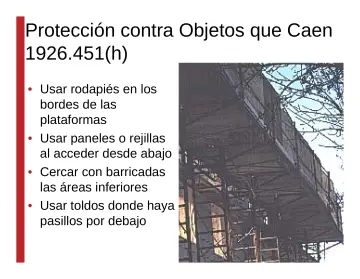

     Protección contra Objetos que Caen 1926.451(h)

     • Usar rodapiés en los bordes de las plataformas
     • Usar paneles o rejillas al acceder desde abajo
     • Cercar con barricadas las áreas inferiores
     • Usar toldos donde haya pasillos por debajo
109. Slide 114

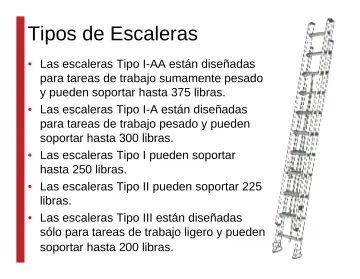

     Tipos de Escaleras

     • Las escaleras Tipo I-AA están diseñadas para tareas de trabajo sumamente pesado y pueden soportar hasta 375 libras.
     • Las escaleras Tipo I-A están diseñadas para tareas de trabajo pesado y pueden soportar hasta 300 libras.
     • Las escaleras Tipo I pueden soportar hasta 250 libras.
     • Las escaleras Tipo II pueden soportar 225 libras.
     • Las escaleras Tipo III están diseñadas sólo para tareas de trabajo ligero y pueden soportar hasta 200 libras.
110. Slide 115

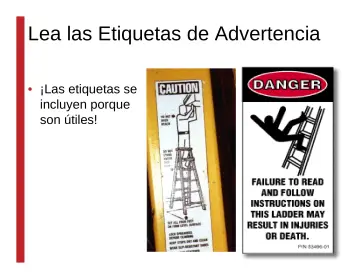

     Lea las Etiquetas de Advertencia

     • ¡Las etiquetas se incluyen porque son útiles!
111. Slide 116

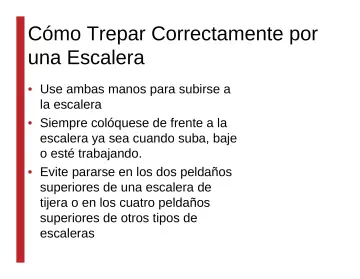

     Cómo Trepar Correctamente por una Escalera

     • Use ambas manos para subirse a la escalera
     • Siempre colóquese de frente a la escalera ya sea cuando suba, baje o esté trabajando.
     • Evite pararse en los dos peldaños superiores de una escalera de tijera o en los cuatro peldaños superiores de otros tipos de escaleras
112. Slide 117

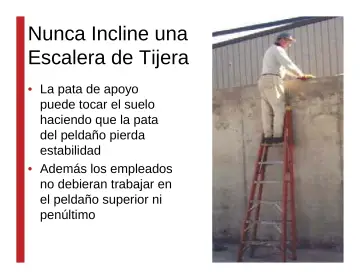

     Nunca Incline una Escalera de Tijera

     • La pata de apoyo puede tocar el suelo haciendo que la pata del peldaño pierda estabilidad
     • Además los empleados no debieran trabajar en el peldaño superior ni penúltimo
113. Slide 118

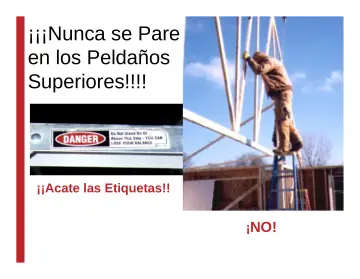

     ¡¡¡Nunca se Pare en los Peldaños Superiores!!!!

     • ¡¡Acate las Etiquetas!!
     • ¡ NO!
114. Slide 119

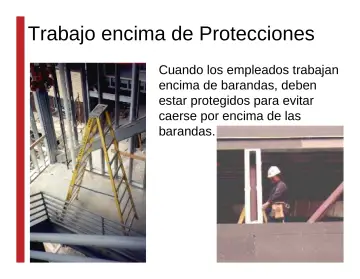

     Trabajo encima de Protecciones

     • Cuando los empleados trabajan encima de barandas, deben estar protegidos para evitar caerse por encima de las barandas.
115. Slide 120

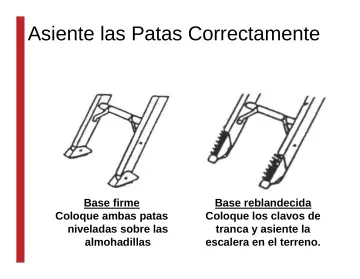

     Asiente las Patas Correctamente

     • Base firme
     • Coloque ambas patas niveladas sobre las almohadillas
     • Base reblandecida
     • Coloque los clavos de tranca y asiente la escalera en el terreno.
116. Slide 121

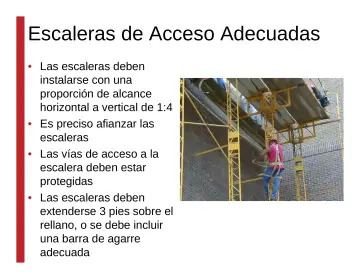

     Escaleras de Acceso Adecuadas

     • Las escaleras deben instalarse con una proporción de alcance horizontal a vertical de 1:4
     • Es preciso afianzar las escaleras
     • Las vías de acceso a la escalera deben estar protegidas
     • Las escaleras deben extenderse 3 pies sobre el rellano, o se debe incluir una barra de agarre adecuada
117. Slide 122

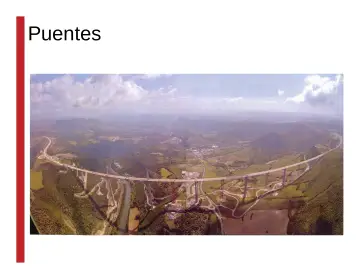

     Puentes

118. Slide 123

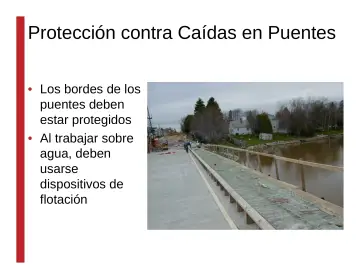

     Protección contra Caídas en Puentes

     • Los bordes de los puentes deben estar protegidos
     • Al trabajar sobre agua, deben usarse dispositivos de flotación
119. Slide 124

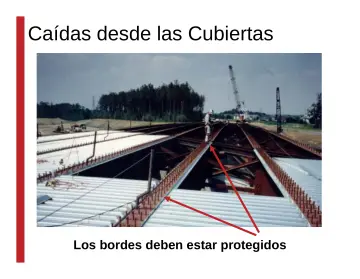

     Caídas desde las Cubiertas

     • Los bordes deben estar protegidos

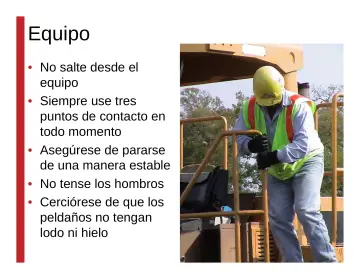

120. Slide 125

     Equipo

     • No salte desde el equipo
     • Siempre use tres puntos de contacto en todo momento
     • Asegúrese de pararse de una manera estable
     • No tense los hombros
     • Cerciórese de que los peldaños no tengan lodo ni hielo

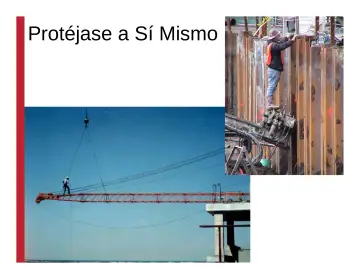

121. Slide 126

     Protéjase a Sí Mismo

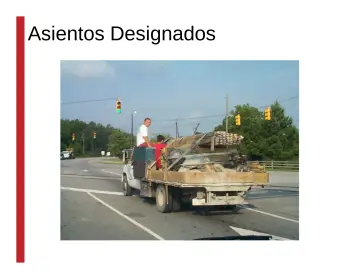

122. Slide 127

     Asientos Designados

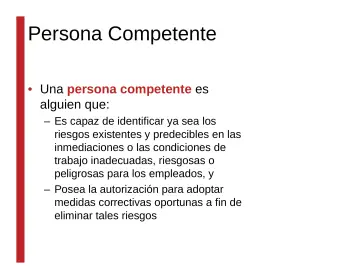

123. Slide 128

     Persona Competente

     • Una persona competente es alguien que:
     • Es capaz de identificar ya sea los riesgos existentes y predecibles en las inmediaciones o las condiciones de trabajo inadecuadas, riesgosas o peligrosas para los empleados, y
     • Posea la autorización para adoptar medidas correctivas oportunas a fin de eliminar tales riesgos
124. Slide 129

     Para Evitar Incidentes

     • Planificación
     • Entrenamiento
     • Inspección
     • Supervisión
     • Experiencias previas
     • Reevaluación

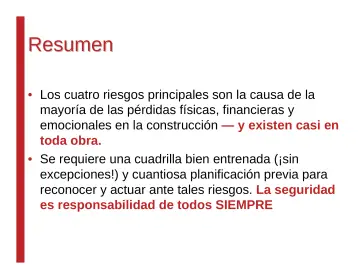

125. Slide 130

     Resumen

     • Los cuatro riesgos principales son la causa de la mayoría de las pérdidas físicas, financieras y emocionales en la construcción — y existen casi en toda obra.
     • Se requiere una cuadrilla bien entrenada (¡sin excepciones!) y cuantiosa planificación previa para reconocer y actuar ante tales riesgos. La seguridad es responsabilidad de todos SIEMPRE
