1. Slide 1

   Sección 3

   • ANDAMIOS

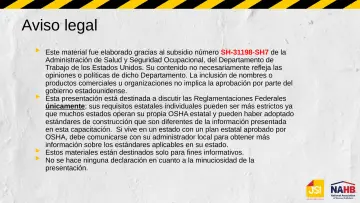

2. Slide 2

   Aviso legal

   • Este material fue elaborado gracias al subsidio número SH-31198-SH7 de la Administración de Salud y Seguridad Ocupacional, del Departamento de Trabajo de los Estados Unidos. Su contenido no necesariamente refleja las opiniones o políticas de dicho Departamento. La inclusión de nombres o productos comerciales u organizaciones no implica la aprobación por parte del gobierno estadounidense.
   • Esta presentación está destinada a discutir las Reglamentaciones Federales únicamente; sus requisitos estatales individuales pueden ser más estrictos ya que muchos estados operan su propia OSHA estatal y pueden haber adoptado estándares de construcción que son diferentes de la información presentada en esta capacitación. Si vive en un estado con un plan estatal aprobado por OSHA, debe comunicarse con su administrador local para obtener más información sobre los estándares aplicables en su estado.
   • Estos materiales están destinados solo para fines informativos.
   • No se hace ninguna declaración en cuanto a la minuciosidad de la presentación.
3. Slide 3

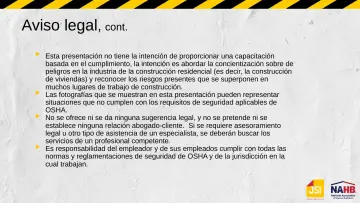

   Aviso legal , cont.

   • Esta presentación no tiene la intención de proporcionar una capacitación basada en el cumplimiento, la intención es abordar la concientización sobre de peligros en la industria de la construcción residencial (es decir, la construcción de viviendas) y reconocer los riesgos presentes que se superponen en muchos lugares de trabajo de construcción.
   • Las fotografías que se muestran en esta presentación pueden representar situaciones que no cumplen con los requisitos de seguridad aplicables de OSHA.
   • No se ofrece ni se da ninguna sugerencia legal, y no se pretende ni se establece ninguna relación abogado-cliente. Si se requiere asesoramiento legal u otro tipo de asistencia de un especialista, se deberán buscar los servicios de un profesional competente.
   • Es responsabilidad del empleador y de sus empleados cumplir con todas las normas y reglamentaciones de seguridad de OSHA y de la jurisdicción en la cual trabajan.
4. Slide 4

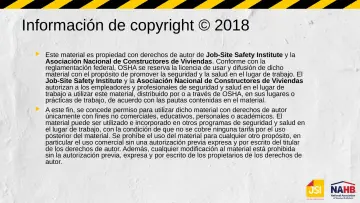

   Información de copyright © 2018

   • Este material es propiedad con derechos de autor de Job-Site Safety Institute y la Asociación Nacional de Constructores de Viviendas. Conforme con la reglamentación federal, OSHA se reserva la licencia de usar y difusión de dicho material con el propósito de promover la seguridad y la salud en el lugar de trabajo. El Job-Site Safety Institute y la Asociación Nacional de Constructores de Viviendas autorizan a los empleadores y profesionales de seguridad y salud en el lugar de trabajo a utilizar este material, distribuido por o a través de OSHA, en sus lugares o prácticas de trabajo, de acuerdo con las pautas contenidas en el material.
   • A este fin, se concede permiso para utilizar dicho material con derechos de autor únicamente con fines no comerciales, educativos, personales o académicos. El material puede ser utilizado e incorporado en otros programas de seguridad y salud en el lugar de trabajo, con la condición de que no se cobre ninguna tarifa por el uso posterior del material. Se prohíbe el uso del material para cualquier otro propósito, en particular el uso comercial sin una autorización previa expresa y por escrito del titular de los derechos de autor. Además, cualquier modificación al material está prohibida sin la autorización previa, expresa y por escrito de los propietarios de los derechos de autor.

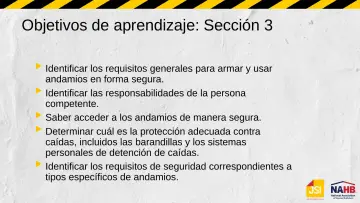

5. Slide 5

   Objetivos de aprendizaje: Sección 3

   • Identificar los requisitos generales para armar y usar
   • andamios en forma segura.
   • Identificar las responsabilidades de la persona competente.
   • Saber acceder a los andamios de manera segura.
   • Determinar cuál es la protección adecuada contra caídas, incluidos las barandillas y los sistemas personales de detención de caídas.
   • Identificar los requisitos de seguridad correspondientes a tipos específicos de andamios.
6. Slide 6
   • Andamios
7. Slide 7

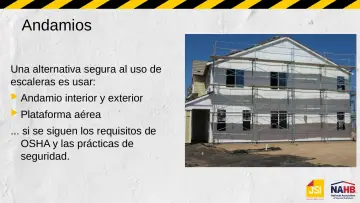

   Andamios

   • Una alternativa segura al uso de escaleras es usar:
   • Andamio interior y exterior
   • Plataforma aérea
   • ... si se siguen los requisitos de OSHA y las prácticas de seguridad.

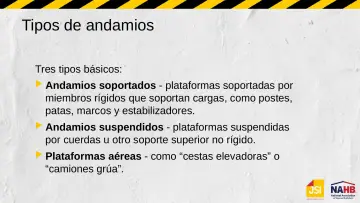

8. Slide 8

   Tipos de andamios

   • Tres tipos básicos:
   • Andamios soportados - plataformas soportadas por miembros rígidos que soportan cargas, como postes, patas, marcos y estabilizadores.
   • Andamios suspendidos - plataformas suspendidas por cuerdas u otro soporte superior no rígido.
   • Plataformas aéreas - como “cestas elevadoras” o
   • “camiones grúa”.

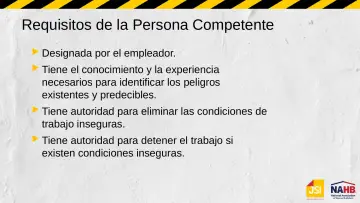

9. Slide 9

   Requisitos de la Persona Competente

   • Designada por el empleador.
   • Tiene el conocimiento y la experiencia necesarios para identificar los peligros existentes y predecibles.
   • Tiene autoridad para eliminar las condiciones de trabajo inseguras.
   • Tiene autoridad para detener el trabajo si existen condiciones inseguras.
10. Slide 10

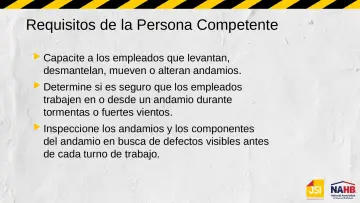

    Requisitos de la Persona Competente

    • Capacite a los empleados que levantan, desmantelan, mueven o alteran andamios.
    • Determine si es seguro que los empleados trabajen en o desde un andamio durante tormentas o fuertes vientos.
    • Inspeccione los andamios y los componentes del andamio en busca de defectos visibles antes de cada turno de trabajo.
11. Slide 11

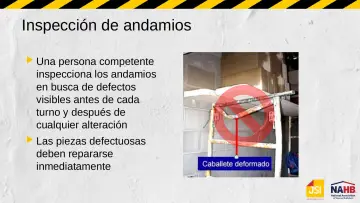

    Inspección de andamios

    • Una persona competente
    • inspecciona los andamios en busca de defectos visibles antes de cada turno y después de cualquier alteración
    • Las piezas defectuosas
    • deben repararse inmediatamente
12. Slide 12

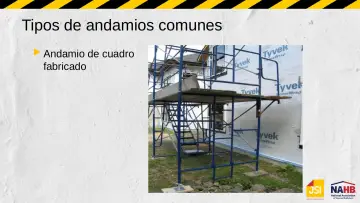

    Tipos de andamios comunes

    • Andamio de cuadro
    • fabricado
13. Slide 13

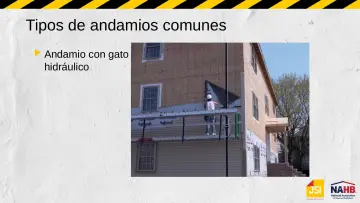

    Tipos de andamios comunes

    • Andamio con gato
    • hidráulico
14. Slide 14

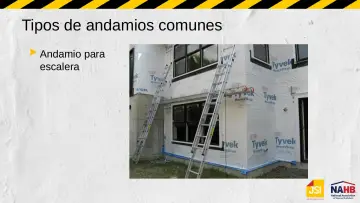

    Tipos de andamios comunes

    • Andamio para
    • escalera
15. Slide 15

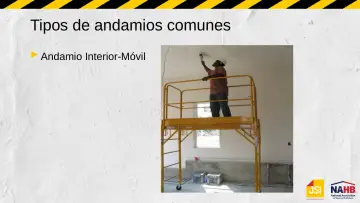

    Tipos de andamios comunes

    • Andamio Interior-Móvil
16. Slide 16

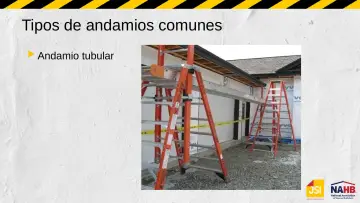

    Tipos de andamios comunes

    • Andamio tubular

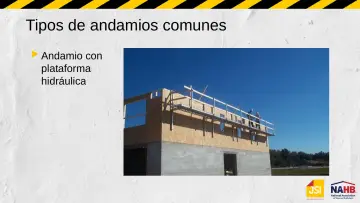

17. Slide 17

    Tipos de andamios comunes

    • Andamio con
    • plataforma hidráulica
18. Slide 18

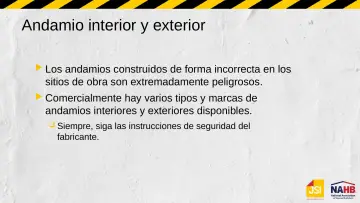

    Andamio interior y exterior

    • Los andamios construidos de forma incorrecta en los sitios de obra son extremadamente peligrosos.
    • Comercialmente hay varios tipos y marcas de andamios interiores y exteriores disponibles.
    • Siempre, siga las instrucciones de seguridad del fabricante.

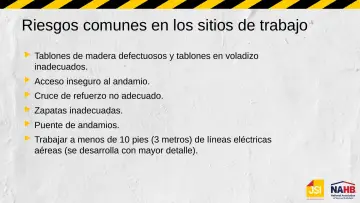

19. Slide 19

    Riesgos comunes en los sitios de trabajo

    • Tablones de madera defectuosos y tablones en voladizo inadecuados.
    • Acceso inseguro al andamio.
    • Cruce de refuerzo no adecuado.
    • Zapatas inadecuadas.
    • Puente de andamios.
    • Trabajar a menos de 10 pies (3 metros) de líneas eléctricas aéreas (se desarrolla con mayor detalle).
20. Slide 20

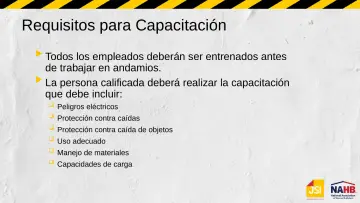

    Requisitos para Capacitación

    • Todos los empleados deberán ser entrenados antes
    • de trabajar en andamios.
    • La persona calificada deberá realizar la capacitación que debe incluir:
    • Peligros eléctricos
    • Protección contra caídas
    • Protección contra caída de objetos
    • Uso adecuado
    • Manejo de materiales
    • Capacidades de carga
21. Slide 21

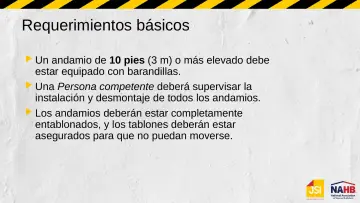

    Requerimientos básicos

    • Un andamio de 10 pies (3 m) o más elevado debe estar equipado con barandillas.
    • Una Persona competente deberá supervisar la instalación y desmontaje de todos los andamios.
    • Los andamios deberán estar completamente entablonados, y los tablones deberán estar asegurados para que no puedan moverse.

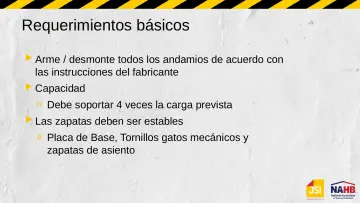

22. Slide 22

    Requerimientos básicos

    • Arme / desmonte todos los andamios de acuerdo con las instrucciones del fabricante
    • Capacidad
    • Debe soportar 4 veces la carga prevista
    • Las zapatas deben ser estables
    • Placa de Base, Tornillos gatos mecánicos y zapatas de asiento
23. Slide 23

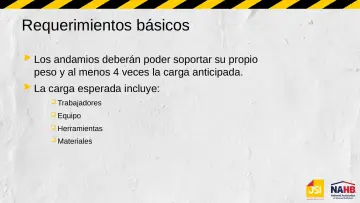

    Requerimientos básicos

    • Los andamios deberán poder soportar su propio peso y al menos 4 veces la carga anticipada.
    • La carga esperada incluye:
    • Trabajadores
    • Equipo
    • Herramientas
    • Materiales
24. Slide 24

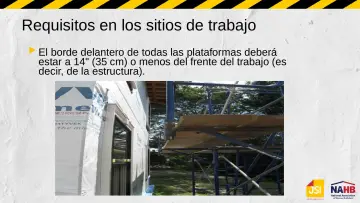

    Requisitos en los sitios de trabajo

    • El borde delantero de todas las plataformas deberá estar a 14" (35 cm) o menos del frente del trabajo (es decir, de la estructura).
25. Slide 25

    Requisitos en los sitios de trabajo

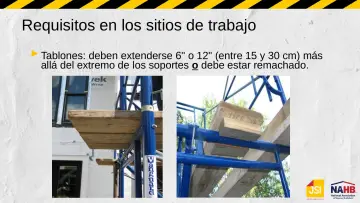

    • Tablones: deben extenderse 6" o 12" (entre 15 y 30 cm) más allá del extremo de los soportes o debe estar remachado.
26. Slide 26

    Requisitos en los sitios de trabajo

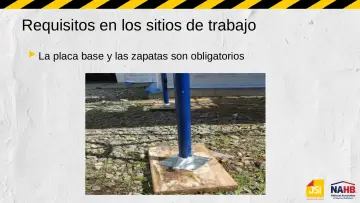

    • La placa base y las zapatas son obligatorios
27. Slide 27

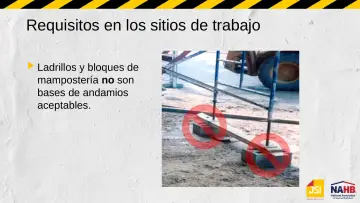

    Requisitos en los sitios de trabajo

    • Ladrillos y bloques de
    • mampostería no son bases de andamios aceptables.

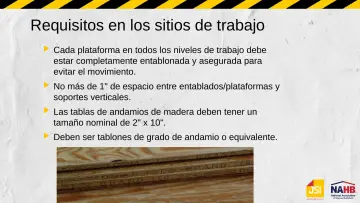

28. Slide 28

    Requisitos en los sitios de trabajo

    • Cada plataforma en todos los niveles de trabajo debe estar completamente entablonada y asegurada para evitar el movimiento.
    • No más de 1" de espacio entre entablados/plataformas y soportes verticales.
    • Las tablas de andamios de madera deben tener un tamaño nominal de 2" x 10".
    • Deben ser tablones de grado de andamio o equivalente.

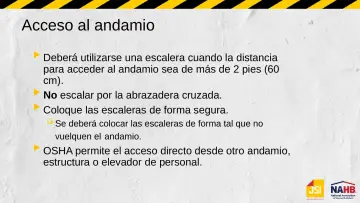

29. Slide 29

    Acceso al andamio

    • Deberá utilizarse una escalera cuando la distancia
    • para acceder al andamio sea de más de 2 pies (60 cm).
    • No escalar por la abrazadera cruzada.
    • Coloque las escaleras de forma segura.
    • Se deberá colocar las escaleras de forma tal que no
    • vuelquen el andamio.
    • OSHA permite el acceso directo desde otro andamio,
    • estructura o elevador de personal.
30. Slide 30

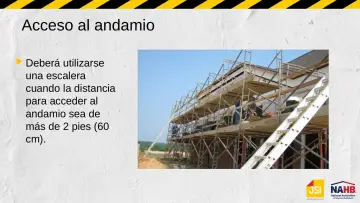

    Acceso al andamio

    • Deberá utilizarse
    • una escalera cuando la distancia para acceder al andamio sea de más de 2 pies (60 cm).
31. Slide 31

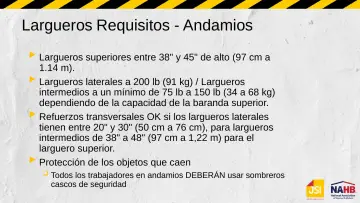

    Largueros Requisitos - Andamios

    • Largueros superiores entre 38" y 45" de alto (97 cm a
    • 1.14 m).
    • Largueros laterales a 200 lb (91 kg) / Largueros intermedios a un mínimo de 75 lb a 150 lb (34 a 68 kg) dependiendo de la capacidad de la baranda superior.
    • Refuerzos transversales OK si los largueros laterales tienen entre 20" y 30" (50 cm a 76 cm), para largueros intermedios de 38" a 48" (97 cm a 1,22 m) para el larguero superior.
    • Protección de los objetos que caen
    • Todos los trabajadores en andamios DEBERÁN usar sombreros
    • cascos de seguridad
32. Slide 32

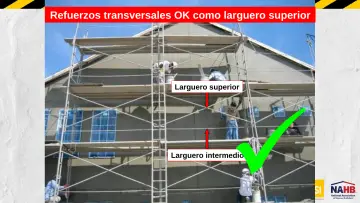

    Refuerzos laterales OK como larguero superior

    • Refuerzos transversales OK como larguero superior
    • Larguero superior
    • Larguero intermedio
33. Slide 33

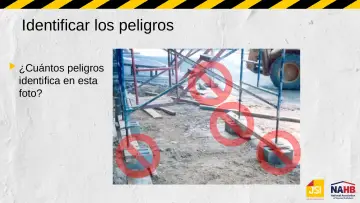

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?
34. Slide 34

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?

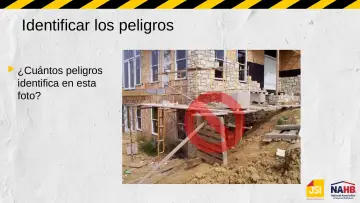

35. Slide 35

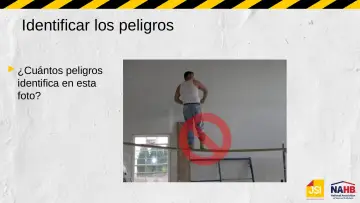

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?

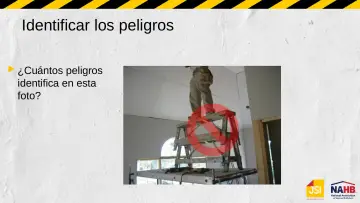

36. Slide 36

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?
37. Slide 37

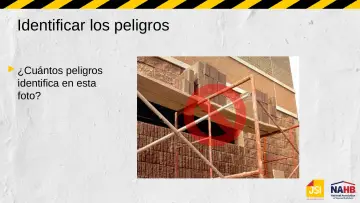

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?
38. Slide 38

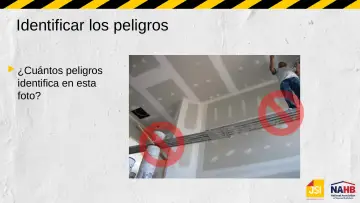

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?
39. Slide 39

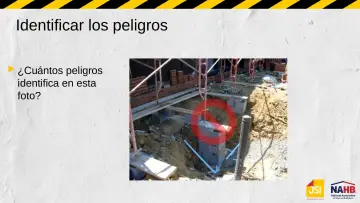

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?

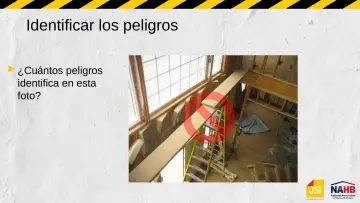

40. Slide 40

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?
41. Slide 41

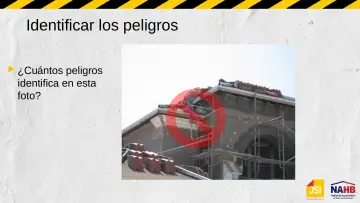

    Identificar los peligros

    • ¿Cuántos peligros
    • identifica en esta foto?

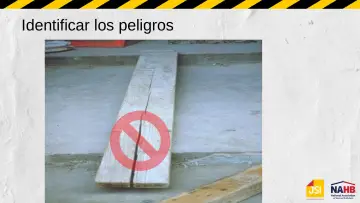

42. Slide 42

    Identificar los peligros

43. Slide 43

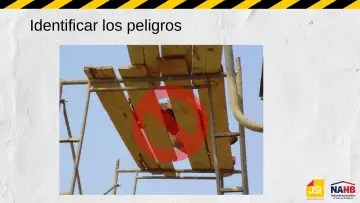

    Identificar los peligros

44. Slide 44

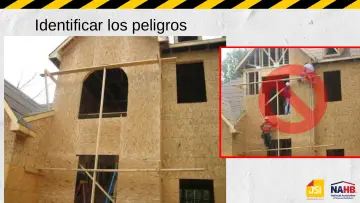

    Identificar los peligros

45. Slide 45

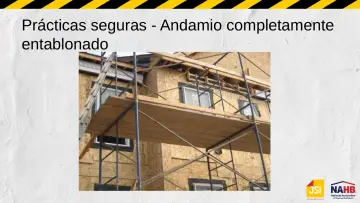

    Prácticas seguras - Andamio completamente entablonado

46. Slide 46

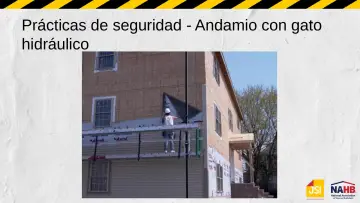

    Prácticas de seguridad - Andamio con gato hidráulico

47. Slide 47

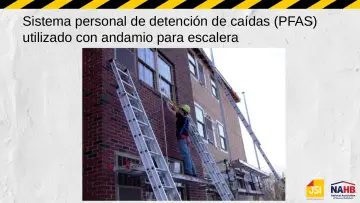

    Sistema personal de detención de caídas (PFAS) utilizado con andamio para escalera

48. Slide 48

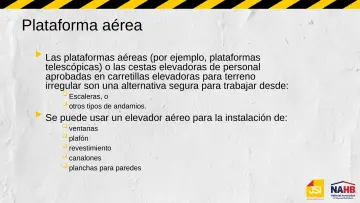

    Plataforma aérea

    • Las plataformas aéreas (por ejemplo, plataformas
    • telescópicas) o las cestas elevadoras de personal aprobadas en carretillas elevadoras para terreno irregular son una alternativa segura para trabajar desde:
    • Escaleras, o
    • otros tipos de andamios.
    • Se puede usar un elevador aéreo para la instalación de:
    • ventanas
    • plafón
    • revestimiento
    • canalones
    • planchas para paredes
49. Slide 49

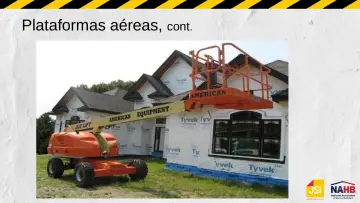

    Plataformas aéreas, cont .

50. Slide 50

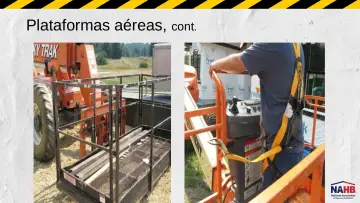

    Plataformas aéreas, cont .

51. Slide 51

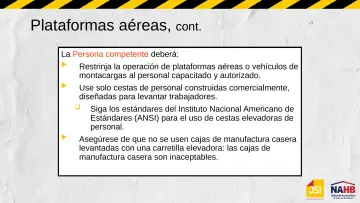

    Plataformas aéreas, cont.

    • La Persona competente deberá:
    • Restrinja la operación de plataformas aéreas o vehículos de montacargas al personal capacitado y autorizado.
    • Use solo cestas de personal construidas comercialmente, diseñadas para levantar trabajadores.
    • Siga los estándares del Instituto Nacional Americano de Estándares (ANSI) para el uso de cestas elevadoras de personal.
    • Asegúrese de que no se usen cajas de manufactura casera levantadas con una carretilla elevadora: las cajas de manufactura casera son inaceptables.

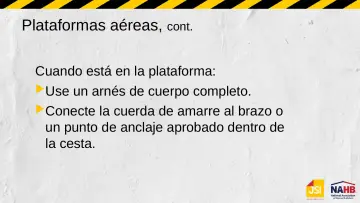

52. Slide 52
    • Plataformas aéreas, cont.
    • Cuando está en la plataforma:
    • Use un arnés de cuerpo completo.
    • Conecte la cuerda de amarre al brazo o un punto de anclaje aprobado dentro de la cesta.
53. Slide 53

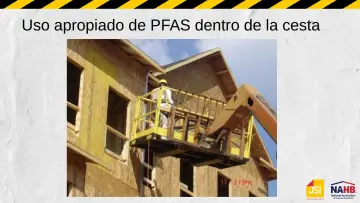

    Uso apropiado de PFAS dentro de la cesta

54. Slide 54

    Plataformas aéreas, cont.

    • Cuando está en la plataforma:
    • Párese siempre en el piso de la canasta.
    • No se siente ni se suba al borde de la canasta, ni se incline sobre el borde, ni salga de la canasta.
    • No use una escalera u otros objetos para aumentar el alcance.

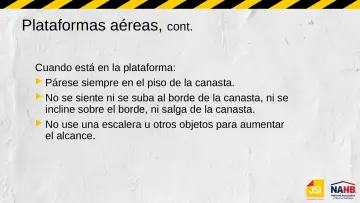

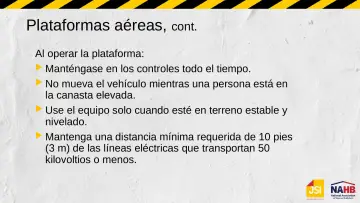

55. Slide 55

    Plataformas aéreas, cont.

    • Al operar la plataforma:
    • Manténgase en los controles todo el tiempo.
    • No mueva el vehículo mientras una persona está en la canasta elevada.
    • Use el equipo solo cuando esté en terreno estable y nivelado.
    • Mantenga una distancia mínima requerida de 10 pies (3 m) de las líneas eléctricas que transportan 50 kilovoltios o menos.

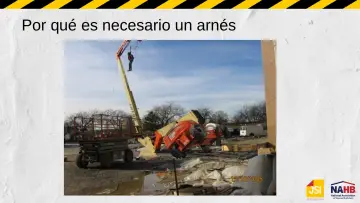

56. Slide 56

    Por qué es necesario un arnés
