Capacitación sobre seguridad en andamios y escaleras de mano

The words on each slide as the author wrote them, read from the file by software so they can be searched. Layout, pictures and tables are not shown here: the slides above and the download are the original.

1. Slide 1

   National Association of Home Builders

   • Capacitación sobre seguridad en andamios y escaleras de mano

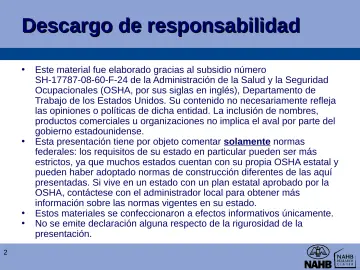

2. Slide 2

   Descargo de responsabilidad

   • Este material fue elaborado gracias al subsidio número SH-17787-08-60-F-24 de la Administración de la Salud y la Seguridad Ocupacionales (OSHA, por sus siglas en inglés), Departamento de Trabajo de los Estados Unidos. Su contenido no necesariamente refleja las opiniones o políticas de dicha entidad. La inclusión de nombres, productos comerciales u organizaciones no implica el aval por parte del gobierno estadounidense.
   • Esta presentación tiene por objeto comentar solamente normas federales: los requisitos de su estado en particular pueden ser más estrictos, ya que muchos estados cuentan con su propia OSHA estatal y pueden haber adoptado normas de construcción diferentes de las aquí presentadas. Si vive en un estado con un plan estatal aprobado por la OSHA, contáctese con el administrador local para obtener más información sobre las normas vigentes en su estado.
   • Estos materiales se confeccionaron a efectos informativos únicamente. No se emite declaración alguna respecto de la rigurosidad de la presentación.

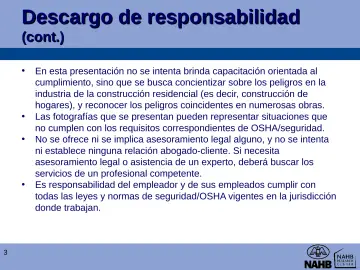

3. Slide 3

   Descargo de responsabilidad

   • (cont.)
   • En esta presentación no se intenta brinda capacitación orientada al cumplimiento, sino que se busca concientizar sobre los peligros en la industria de la construcción residencial (es decir, construcción de hogares), y reconocer los peligros coincidentes en numerosas obras. Las fotografías que se presentan pueden representar situaciones que no cumplen con los requisitos correspondientes de OSHA/seguridad. No se ofrece ni se implica asesoramiento legal alguno, y no se intenta ni establece ninguna relación abogado-cliente. Si necesita asesoramiento legal o asistencia de un experto, deberá buscar los servicios de un profesional competente.
   • Es responsabilidad del empleador y de sus empleados cumplir con todas las leyes y normas de seguridad/OSHA vigentes en la jurisdicción donde trabajan.

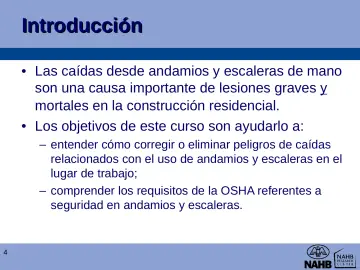

4. Slide 4

   Introducción

   • Las caídas desde andamios y escaleras de mano son una causa importante de lesiones graves y mortales en la construcción residencial.
   • Los objetivos de este curso son ayudarlo a:
   • entender cómo corregir o eliminar peligros de caídas relacionados con el uso de andamios y escaleras en el lugar de trabajo;
   • comprender los requisitos de la OSHA referentes a seguridad en andamios y escaleras.

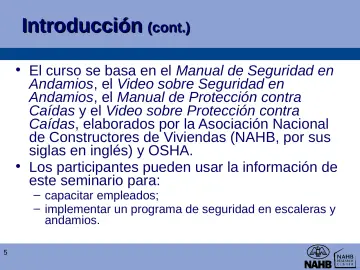

5. Slide 5

   Introducción (cont.)

   • El curso se basa en el Manual de Seguridad en Andamios, el Video sobre Seguridad en Andamios, el Manual de Protección contra Caídas y el Video sobre Protección contra Caídas, elaborados por la Asociación Nacional de Constructores de Viviendas (NAHB, por sus siglas en inglés) y OSHA.
   • Los participantes pueden usar la información de este seminario para:
   • capacitar empleados;
   • implementar un programa de seguridad en escaleras y andamios.

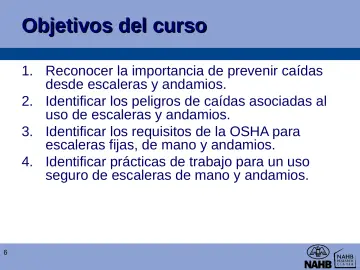

6. Slide 6

   Objetivos del curso

   • 1. Reconocer la importancia de prevenir caídas desde escaleras y andamios.
   • 2. Identificar los peligros de caídas asociadas al uso de escaleras y andamios.
   • 3. Identificar los requisitos de la OSHA para escaleras fijas, de mano y andamios.
   • 4. Identificar prácticas de trabajo para un uso seguro de escaleras de mano y andamios.
7. Slide 7

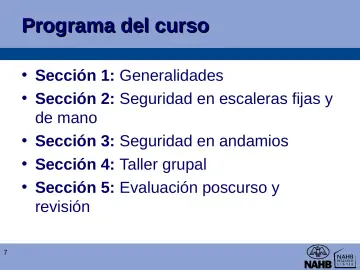

   Programa del curso

   • Sección 1: Generalidades
   • Sección 2: Seguridad en escaleras fijas y de mano
   • Sección 3: Seguridad en andamios

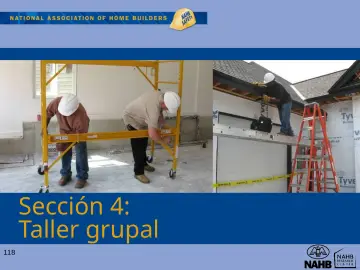

   • Sección 4: Taller grupal
   • Sección 5: Evaluación poscurso y revisión

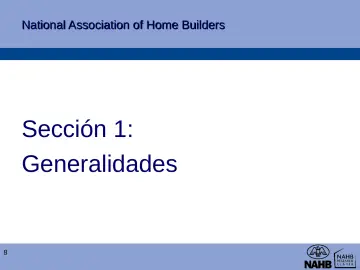

8. Slide 8

   National Association of Home Builders

   • Sección 1:
   • Generalidades

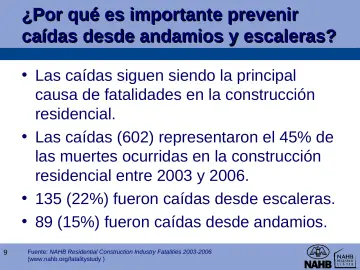

9. Slide 9

   ¿Por qué es importante prevenir caídas desde andamios y escaleras?

   • Las caídas siguen siendo la principal causa de fatalidades en la construcción residencial.
   • Las caídas (602) representaron el 45% de las muertes ocurridas en la construcción residencial entre 2003 y 2006.
   • 135 (22%) fueron caídas desde escaleras.
   • 89 (15%) fueron caídas desde andamios.
   • Fuente: NAHB Residential Construction Industry Fatalities 2003-2006 (www.nahb.org/fatalitystudy )

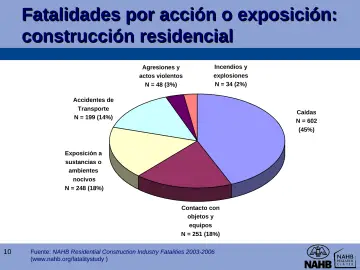

10. Slide 10

    Fatalidades por acción o exposición: construcción residencial

    • Agresiones y actos violentos
    • N = 48 (3%)
    • Incendios y explosiones N = 34 (2%)
    • Accidentes de Transporte
    • N = 199 (14%)
    • Caídas N = 602 (45%)
    • Exposición a sustancias o ambientes nocivos
    • N = 248 (18%)
    • Contacto con objetos y equipos
    • N = 251 (18%)
    • Fuente: NAHB Residential Construction Industry Fatalities 2003-2006 (www.nahb.org/fatalitystudy )

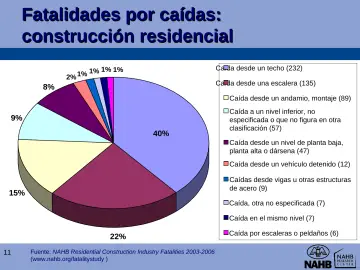

11. Slide 11

    Fatalidades por caídas: construcción residencial

    • 1%
    • 2% 1%
    • Caída desde un techo (232)
    • 1% 1%
    • Caída desde una escalera (135)
    • 8%
    • Caída desde un andamio, montaje (89)
    • 9%
    • 40%
    • Caída a un nivel inferior, no especificada o que no figura en otra clasificación (57)
    • Caída desde un nivel de planta baja, planta alta o dársena (47)
    • Caída desde un vehículo detenido (12)
    • Caídas desde vigas u otras estructuras de acero (9)
    • 15%
    • Caída, otra no especificada (7)
    • Caída en el mismo nivel (7)
    • 22%
    • Fuente: NAHB Residential Construction Industry Fatalities 2003-2006 (www.nahb.org/fatalitystudy )
    • Caída por escaleras o peldaños (6)

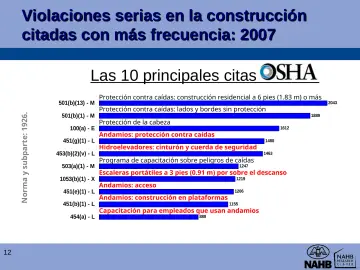

12. Slide 12

    Norma y subparte: 1926.

    • Violaciones serias en la construcción citadas con más frecuencia: 2007
    • Las 10 principales citas
    • 501(b)(13) - M
    • 501(b)(1) - M
    • 100(a) - E
    • 451(g)(1) - L
    • 453(b)(2)(v) - L
    • 503(a)(1) - M
    • 1053(b)(1) - X
    • 451(e)(1) - L
    • 451(b)(1) - L
    • 454(a) - L
    • Protección contra caídas: construcción residencial a 6 pies (1.83 m) o más
    • Protección contra caídas: lados y bordes sin protección
    • Protección de la cabeza
    • 1889
    • 1612
    • Andamios: protección contra caídas
    • Hidroelevadores: cinturón y cuerda de seguridad
    • Programa de capacitación sobre peligros de caídas
    • 1247
    • 1480
    • 1463
    • Escaleras portátiles a 3 pies (0.91 m) por sobre el descanso
    • 1219
    • Andamios: acceso
    • Andamios: construcción en plataformas
    • 1206
    • 1155
    • Capacitación para empleados que usan andamios
    • 2043
13. Slide 13

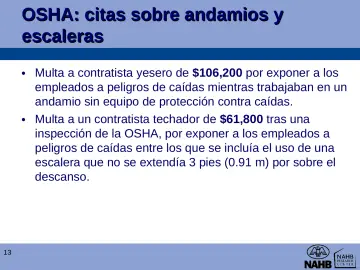

    OSHA: citas sobre andamios y escaleras

    • Multa a contratista yesero de $106,200 por exponer a los empleados a peligros de caídas mientras trabajaban en un andamio sin equipo de protección contra caídas.
    • Multa a un contratista techador de $61,800 tras una inspección de la OSHA, por exponer a los empleados a peligros de caídas entre los que se incluía el uso de una escalera que no se extendía 3 pies (0.91 m) por sobre el descanso.

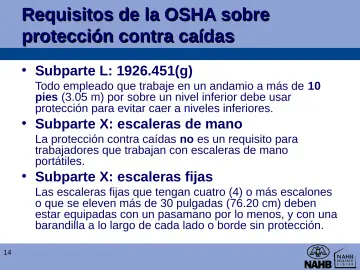

14. Slide 14

    Requisitos de la OSHA sobre protección contra caídas

    • Subparte L: 1926.451(g)
    • Todo empleado que trabaje en un andamio a más de 10 pies (3.05 m) por sobre un nivel inferior debe usar protección para evitar caer a niveles inferiores.
    • Subparte X: escaleras de mano
    • La protección contra caídas no es un requisito para trabajadores que trabajan con escaleras de mano portátiles.
    • Subparte X: escaleras fijas
    • Las escaleras fijas que tengan cuatro (4) o más escalones o que se eleven más de 30 pulgadas (76.20 cm) deben estar equipadas con un pasamano por lo menos, y con una barandilla a lo largo de cada lado o borde sin protección.

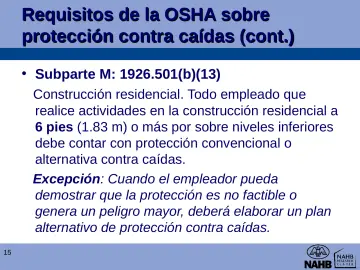

15. Slide 15

    Requisitos de la OSHA sobre protección contra caídas (cont.)

    • Subparte M: 1926.501(b)(13)
    • Construcción residencial. Todo empleado que realice actividades en la construcción residencial a 6 pies (1.83 m) o más por sobre niveles inferiores debe contar con protección convencional o alternativa contra caídas.
    • Excepción: Cuando el empleador pueda demostrar que la protección es no factible o genera un peligro mayor, deberá elaborar un plan alternativo de protección contra caídas.
16. Slide 16

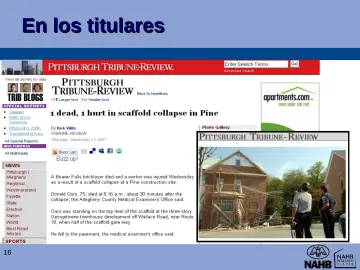

    En los titulares

17. Slide 17

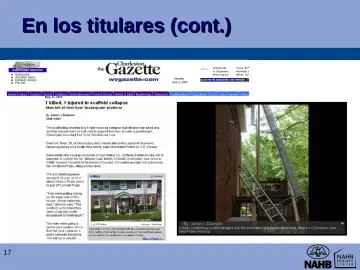

    En los titulares (cont.)

18. Slide 18

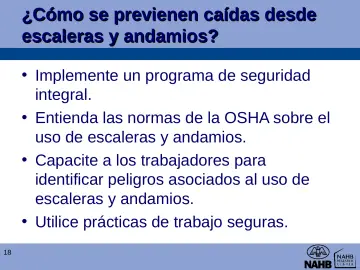

    ¿Cómo se previenen caídas desde escaleras y andamios?

    • Implemente un programa de seguridad integral.
    • Entienda las normas de la OSHA sobre el uso de escaleras y andamios.
    • Capacite a los trabajadores para identificar peligros asociados al uso de escaleras y andamios.
    • Utilice prácticas de trabajo seguras.
19. Slide 19

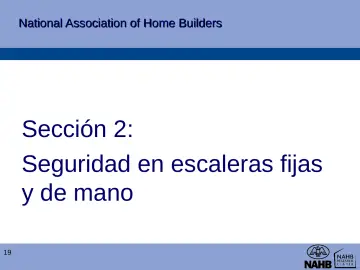

    National Association of Home Builders

    • Sección 2:
    • Seguridad en escaleras fijas y de mano

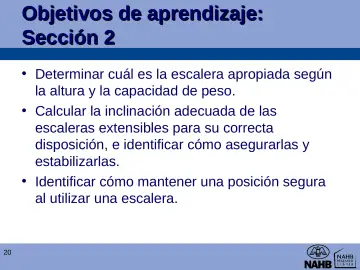

20. Slide 20

    Objetivos de aprendizaje: Sección 2

    • Determinar cuál es la escalera apropiada según la altura y la capacidad de peso.
    • Calcular la inclinación adecuada de las escaleras extensibles para su correcta disposición, e identificar cómo asegurarlas y estabilizarlas.
    • Identificar cómo mantener una posición segura al utilizar una escalera.

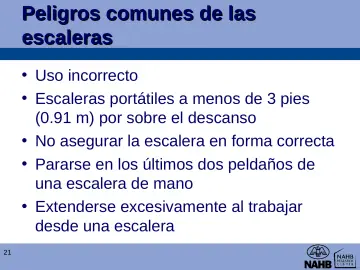

21. Slide 21

    Peligros comunes de las escaleras

    • Uso incorrecto
    • Escaleras portátiles a menos de 3 pies (0.91 m) por sobre el descanso
    • No asegurar la escalera en forma correcta
    • Pararse en los últimos dos peldaños de una escalera de mano
    • Extenderse excesivamente al trabajar desde una escalera
22. Slide 22

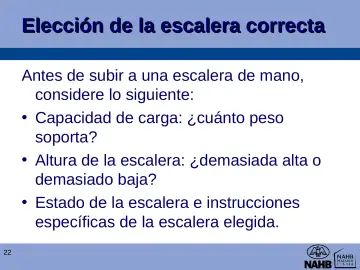

    Elección de la escalera correcta

    • Antes de subir a una escalera de mano, considere lo siguiente:
    • Capacidad de carga: ¿cuánto peso soporta?
    • Altura de la escalera: ¿demasiada alta o demasiado baja?
    • Estado de la escalera e instrucciones específicas de la escalera elegida.

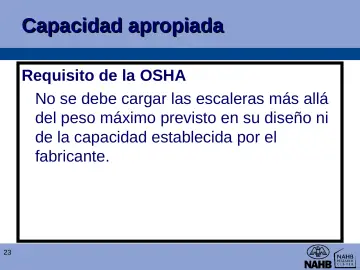

23. Slide 23

    Capacidad apropiada

    • Requisito de la OSHA
    • No se debe cargar las escaleras más allá del peso máximo previsto en su diseño ni de la capacidad establecida por el fabricante.
24. Slide 24

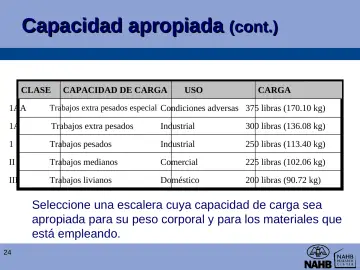

    Capacidad apropiada (cont.)

    • CLASE
    • CAPACIDAD DE CARGA
    • USO
    • CARGA
    • 1AA
    • Trabajos extra pesados especial Condiciones adversas 375 libras (170.10 kg)
    • 1A
    • Trabajos extra pesados
    • Industrial
    • 300 libras (136.08 kg)
    • Trabajos pesados
    • Industrial
    • 250 libras (113.40 kg)
    • II
    • Trabajos medianos
    • Comercial
    • 225 libras (102.06 kg)
    • III
    • Trabajos livianos
    • Doméstico
    • 200 libras (90.72 kg)
    • Seleccione una escalera cuya capacidad de carga sea apropiada para su peso corporal y para los materiales que está empleando.

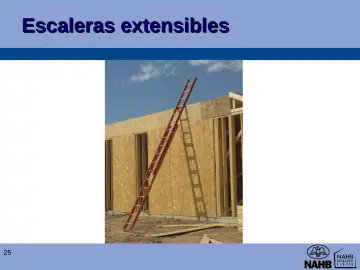

25. Slide 25

    Escaleras extensibles

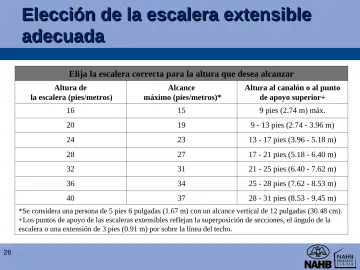

26. Slide 26

    Elección de la escalera extensible adecuada

    • Elija la escalera correcta para la altura que desea alcanzar
    • Altura de la escalera (pies/metros)
    • Alcance
    • máximo (pies/metros)*
    • Altura al canalón o al punto de apoyo superior+
    • 9 pies (2.74 m) máx.
    • 9 - 13 pies (2.74 - 3.96 m)
    • 13 - 17 pies (3.96 - 5.18 m)
    • 17 - 21 pies (5.18 - 6.40 m)
    • 21 - 25 pies (6.40 - 7.62 m)
    • 25 - 28 pies (7.62 - 8.53 m)
    • 28 - 31 pies (8.53 - 9.45 m)
    • *Se considera una persona de 5 pies 6 pulgadas (1.67 m) con un alcance vertical de 12 pulgadas (30.48 cm). +Los puntos de apoyo de las escaleras extensibles reflejan la superposición de secciones, el ángulo de la escalera o una extensión de 3 pies (0.91 m) por sobre la línea del techo.
27. Slide 27

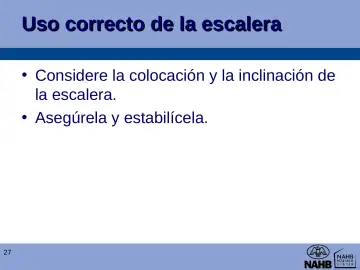

    Uso correcto de la escalera

    • Considere la colocación y la inclinación de la escalera.
    • Asegúrela y estabilícela.

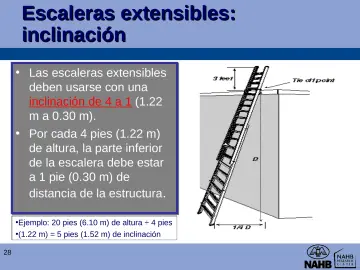

28. Slide 28

    Escaleras extensibles: inclinación

    • Las escaleras extensibles deben usarse con una inclinación de 4 a 1 (1.22 m a 0.30 m).
    • Por cada 4 pies (1.22 m) de altura, la parte inferior de la escalera debe estar a 1 pie (0.30 m) de distancia de la estructura .
    • Ejemplo: 20 pies (6.10 m) de altura ÷ 4 pies
    • (1.22 m) = 5 pies (1.52 m) de inclinación

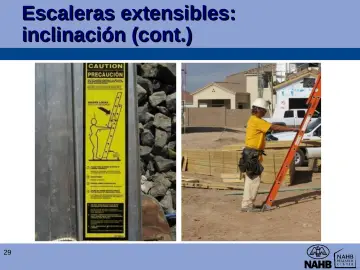

29. Slide 29

    Escaleras extensibles: inclinación (cont.)

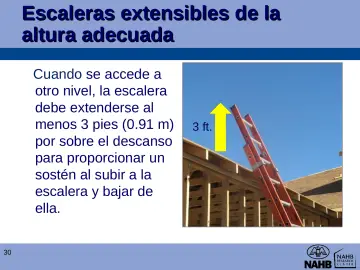

30. Slide 30

    Escaleras extensibles de la altura adecuada

    • Cuando se accede a otro nivel, la escalera debe extenderse al menos 3 pies (0.91 m) por sobre el descanso para proporcionar un sostén al subir a la escalera y bajar de ella.
    • 3 ft.

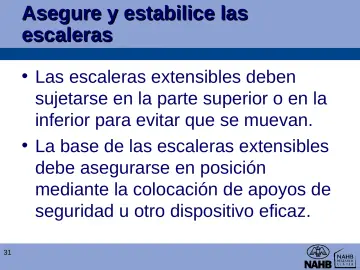

31. Slide 31

    Asegure y estabilice las escaleras

    • Las escaleras extensibles deben sujetarse en la parte superior o en la inferior para evitar que se muevan.
    • La base de las escaleras extensibles debe asegurarse en posición mediante la colocación de apoyos de seguridad u otro dispositivo eficaz.

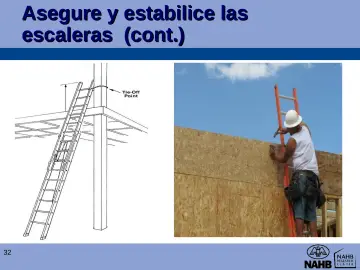

32. Slide 32

    Asegure y estabilice las escaleras (cont.)

33. Slide 33

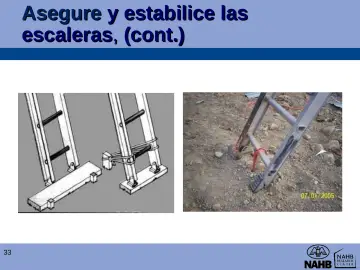

    Asegure y estabilice las escaleras , (cont.)

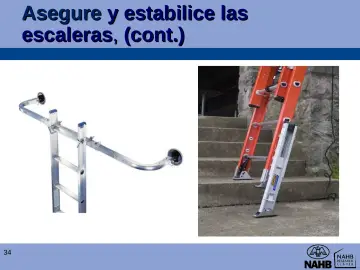

34. Slide 34

    Asegure y estabilice las escaleras , (cont.)

35. Slide 35

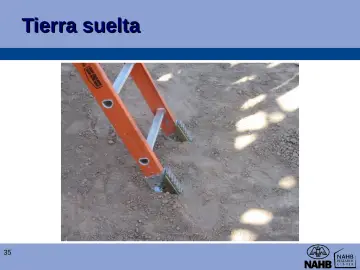

    Tierra suelta

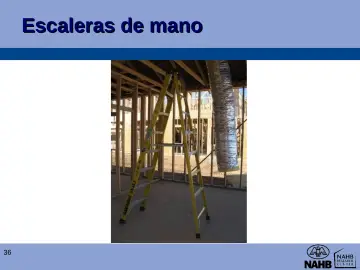

36. Slide 36

    Escaleras de mano

37. Slide 37

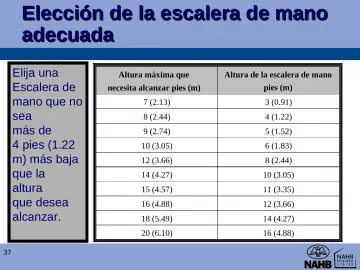

    Elección de la escalera de mano adecuada

    • Elija una Escalera de mano que no sea más de
    • 4 pies (1.22
    • m) más baja que la altura que desea alcanzar.
    • Altura máxima que
    • Altura de la escalera de mano
    • necesita alcanzar pies (m)
    • pies (m)
    • 7 (2.13)
    • 3 (0.91)
    • 8 (2.44)
    • 4 (1.22)
    • 9 (2.74)
    • 5 (1.52)
    • 10 (3.05)
    • 6 (1.83)
    • 12 (3.66)
    • 8 (2.44)
    • 14 (4.27)
    • 10 (3.05)
    • 15 (4.57)
    • 11 (3.35)
    • 16 (4.88)
    • 12 (3.66)
    • 18 (5.49)
    • 14 (4.27)
    • 20 (6.10)
    • 16 (4.88)

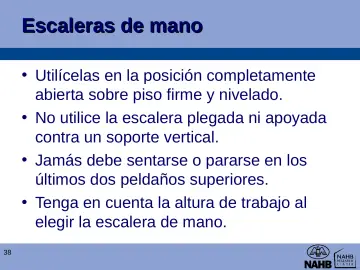

38. Slide 38

    Escaleras de mano

    • Utilícelas en la posición completamente abierta sobre piso firme y nivelado.
    • No utilice la escalera plegada ni apoyada contra un soporte vertical.
    • Jamás debe sentarse o pararse en los últimos dos peldaños superiores.
    • Tenga en cuenta la altura de trabajo al elegir la escalera de mano.

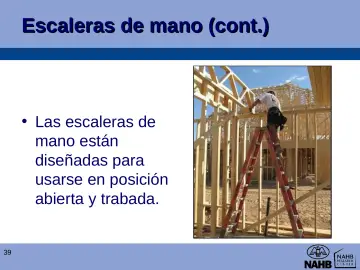

39. Slide 39

    Escaleras de mano (cont.)

    • Las escaleras de mano están diseñadas para usarse en posición abierta y trabada.

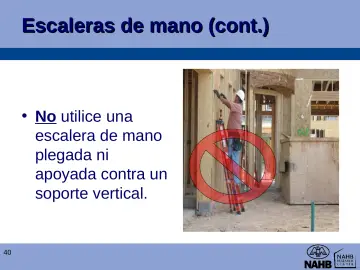

40. Slide 40

    Escaleras de mano (cont.)

    • No utilice una escalera de mano plegada ni apoyada contra un soporte vertical.
41. Slide 41

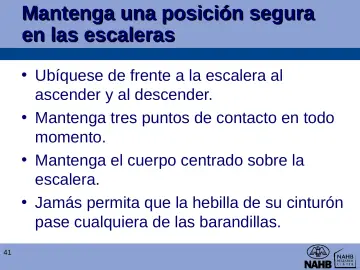

    Mantenga una posición segura en las escaleras

    • Ubíquese de frente a la escalera al ascender y al descender.
    • Mantenga tres puntos de contacto en todo momento.
    • Mantenga el cuerpo centrado sobre la escalera.
    • Jamás permita que la hebilla de su cinturón pase cualquiera de las barandillas.

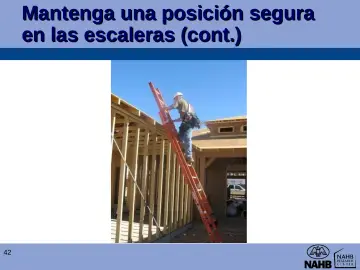

42. Slide 42

    Mantenga una posición segura en las escaleras (cont.)

43. Slide 43

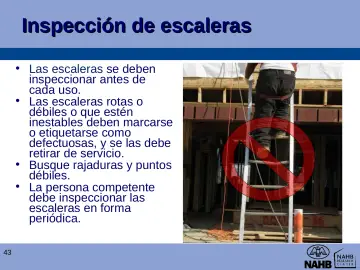

    Inspección de escaleras

    • Las escaleras se deben inspeccionar antes de cada uso.
    • Las escaleras rotas o débiles o que estén inestables deben marcarse o etiquetarse como defectuosas, y se las debe retirar de servicio.
    • Busque rajaduras y puntos débiles.
    • La persona competente debe inspeccionar las escaleras en forma periódica.

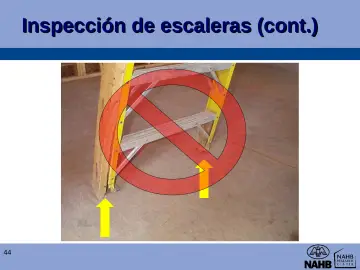

44. Slide 44

    Inspección de escaleras (cont.)

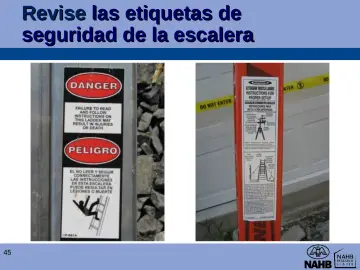

45. Slide 45

    Revise las etiquetas de seguridad de la escalera

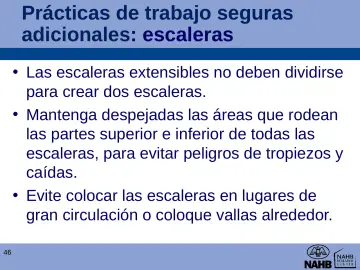

46. Slide 46

    Prácticas de trabajo seguras adicionales: escaleras

    • Las escaleras extensibles no deben dividirse para crear dos escaleras.
    • Mantenga despejadas las áreas que rodean las partes superior e inferior de todas las escaleras, para evitar peligros de tropiezos y caídas.
    • Evite colocar las escaleras en lugares de gran circulación o coloque vallas alrededor.

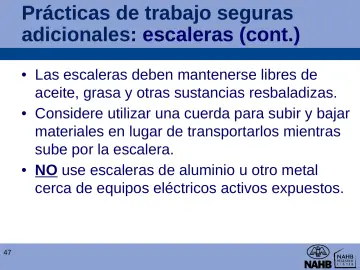

47. Slide 47

    Prácticas de trabajo seguras adicionales: escaleras (cont.)

    • Las escaleras deben mantenerse libres de aceite, grasa y otras sustancias resbaladizas.
    • Considere utilizar una cuerda para subir y bajar materiales en lugar de transportarlos mientras sube por la escalera.
    • NO use escaleras de aluminio u otro metal cerca de equipos eléctricos activos expuestos.

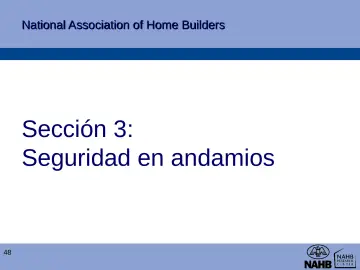

48. Slide 48

    National Association of Home Builders

    • Sección 3:
    • Seguridad en andamios

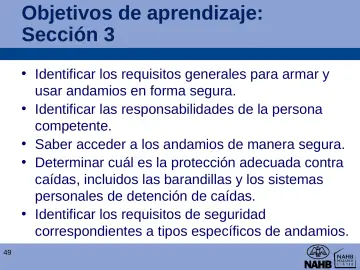

49. Slide 49

    Objetivos de aprendizaje: Sección 3

    • Identificar los requisitos generales para armar y usar andamios en forma segura.
    • Identificar las responsabilidades de la persona competente.
    • Saber acceder a los andamios de manera segura.
    • Determinar cuál es la protección adecuada contra caídas, incluidos las barandillas y los sistemas personales de detención de caídas.
    • Identificar los requisitos de seguridad correspondientes a tipos específicos de andamios.
50. Slide 50

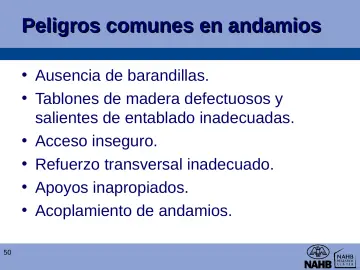

    Peligros comunes en andamios

    • Ausencia de barandillas.
    • Tablones de madera defectuosos y salientes de entablado inadecuadas.
    • Acceso inseguro.
    • Refuerzo transversal inadecuado.
    • Apoyos inapropiados.
    • Acoplamiento de andamios.
51. Slide 51

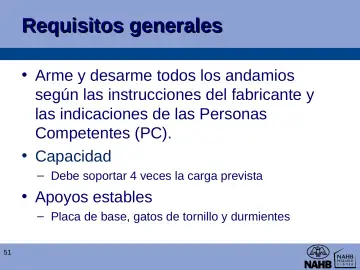

    Requisitos generales

    • Arme y desarme todos los andamios según las instrucciones del fabricante y las indicaciones de las Personas Competentes (PC).
    • Capacidad
    • Debe soportar 4 veces la carga prevista
    • Apoyos estables
    • Placa de base, gatos de tornillo y durmientes
52. Slide 52

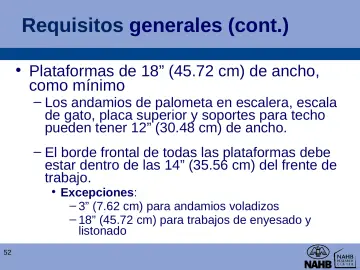

    Requisitos generales (cont.)

    • Plataformas de 18” (45.72 cm) de ancho, como mínimo
    • Los andamios de palometa en escalera, escala de gato, placa superior y soportes para techo pueden tener 12” (30.48 cm) de ancho.
    • El borde frontal de todas las plataformas debe estar dentro de las 14” (35.56 cm) del frente de trabajo.
    • Excepciones:
    • 3” (7.62 cm) para andamios voladizos
    • 18” (45.72 cm) para trabajos de enyesado y listonado
53. Slide 53

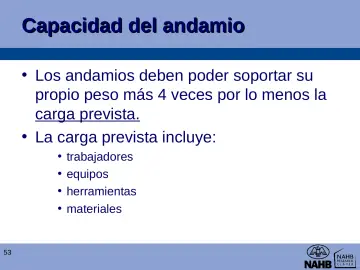

    Capacidad del andamio

    • Los andamios deben poder soportar su propio peso más 4 veces por lo menos la carga prevista.
    • La carga prevista incluye:
    • trabajadores
    • equipos
    • herramientas
    • materiales
54. Slide 54

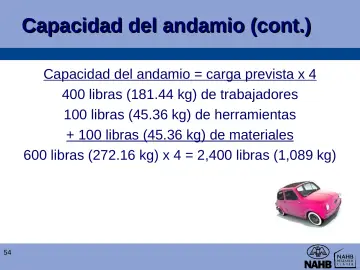

    Capacidad del andamio (cont.)

    • Capacidad del andamio = carga prevista x 4
    • 400 libras (181.44 kg) de trabajadores
    • 100 libras (45.36 kg) de herramientas
    • + 100 libras (45.36 kg) de materiales
    • 600 libras (272.16 kg) x 4 = 2,400 libras (1,089 kg)
55. Slide 55

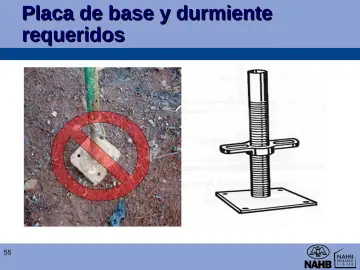

    Placa de base y durmiente requeridos

56. Slide 56

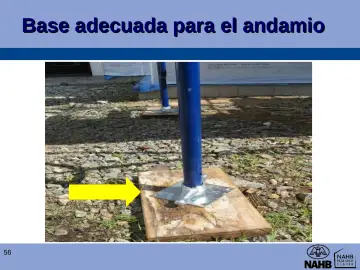

    Base adecuada para el andamio

57. Slide 57

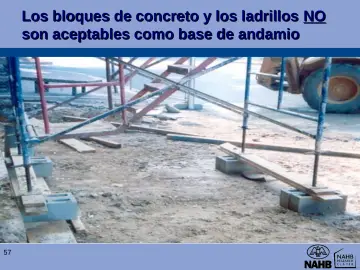

    Los bloques de concreto y los ladrillos NO son aceptables como base de andamio

58. Slide 58

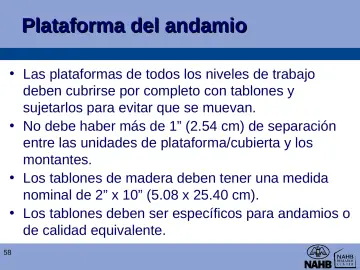

    Plataforma del andamio

    • Las plataformas de todos los niveles de trabajo deben cubrirse por completo con tablones y sujetarlos para evitar que se muevan.
    • No debe haber más de 1” (2.54 cm) de separación entre las unidades de plataforma/cubierta y los montantes.
    • Los tablones de madera deben tener una medida nominal de 2” x 10” (5.08 x 25.40 cm).
    • Los tablones deben ser específicos para andamios o de calidad equivalente.
59. Slide 59

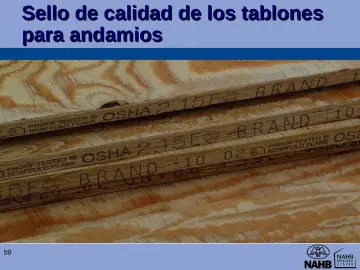

    Sello de calidad de los tablones para andamios

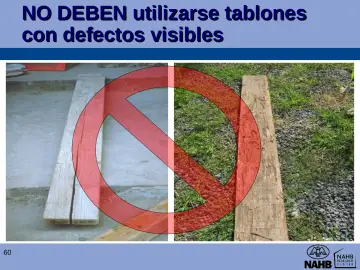

60. Slide 60

    NO DEBEN utilizarse tablones con defectos visibles

61. Slide 61

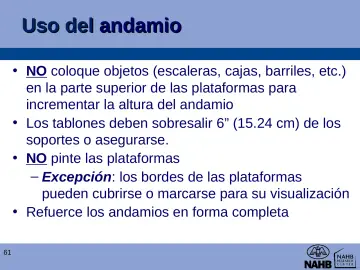

    Uso del andamio

    • NO coloque objetos (escaleras, cajas, barriles, etc.) en la parte superior de las plataformas para incrementar la altura del andamio
    • Los tablones deben sobresalir 6” (15.24 cm) de los soportes o asegurarse.
    • NO pinte las plataformas
    • Excepción: los bordes de las plataformas pueden cubrirse o marcarse para su visualización
    • Refuerce los andamios en forma completa
62. Slide 62

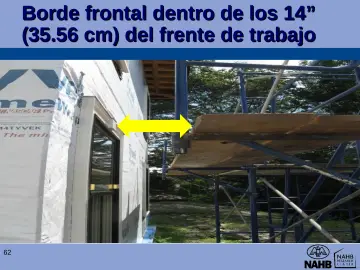

    Borde frontal dentro de los 14” (35.56 cm) del frente de trabajo

63. Slide 63

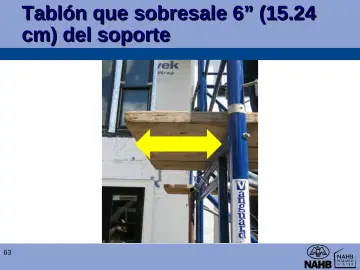

    Tablón que sobresale 6” (15.24 cm) del soporte

64. Slide 64

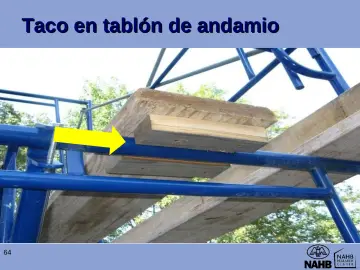

    Taco en tablón de andamio

65. Slide 65

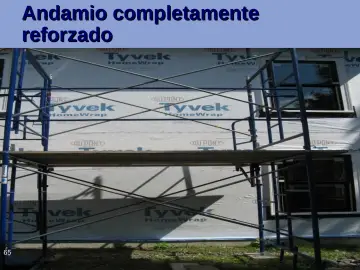

    Andamio completamente reforzado

66. Slide 66

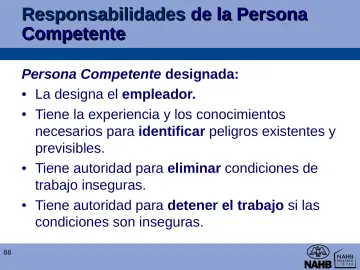

    Responsabilidades de la Persona Competente

    • Persona Competente designada:
    • La designa el empleador.
    • Tiene la experiencia y los conocimientos necesarios para identificar peligros existentes y previsibles.
    • Tiene autoridad para eliminar condiciones de trabajo inseguras.
    • Tiene autoridad para detener el trabajo si las condiciones son inseguras.
67. Slide 67

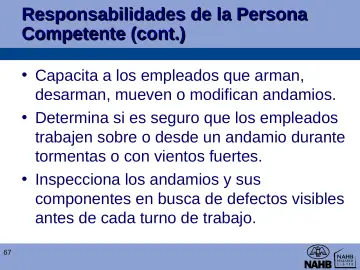

    Responsabilidades de la Persona Competente (cont.)

    • Capacita a los empleados que arman, desarman, mueven o modifican andamios.
    • Determina si es seguro que los empleados trabajen sobre o desde un andamio durante tormentas o con vientos fuertes.
    • Inspecciona los andamios y sus componentes en busca de defectos visibles antes de cada turno de trabajo.
68. Slide 68

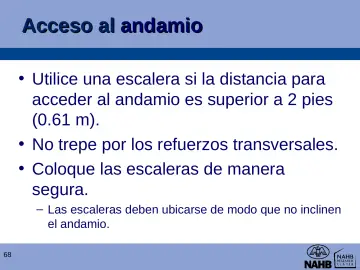

    Acceso al andamio

    • Utilice una escalera si la distancia para acceder al andamio es superior a 2 pies (0.61 m).
    • No trepe por los refuerzos transversales.
    • Coloque las escaleras de manera segura.
    • Las escaleras deben ubicarse de modo que no inclinen el andamio.
69. Slide 69

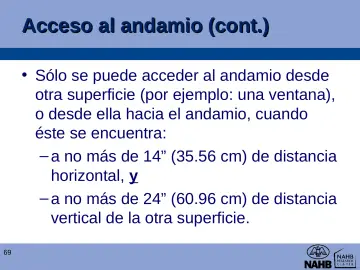

    Acceso al andamio (cont.)

    • Sólo se puede acceder al andamio desde otra superficie (por ejemplo: una ventana), o desde ella hacia el andamio, cuando éste se encuentra:
    • a no más de 14” (35.56 cm) de distancia horizontal, y
    • a no más de 24” (60.96 cm) de distancia vertical de la otra superficie.
70. Slide 70

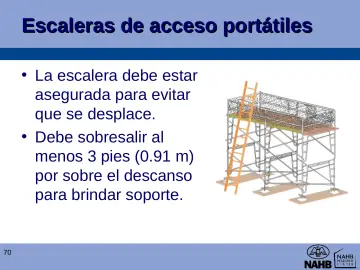

    Escaleras de acceso portátiles

    • La escalera debe estar asegurada para evitar que se desplace.
    • Debe sobresalir al menos 3 pies (0.91 m) por sobre el descanso para brindar soporte.
71. Slide 71

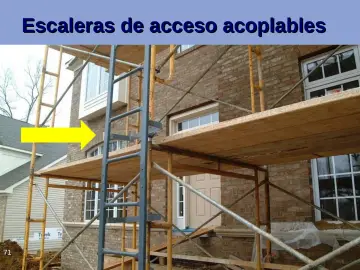

    Escaleras de acceso acoplables

72. Slide 72

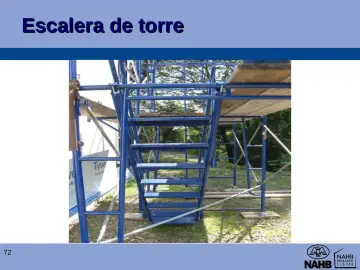

    Escalera de torre

73. Slide 73

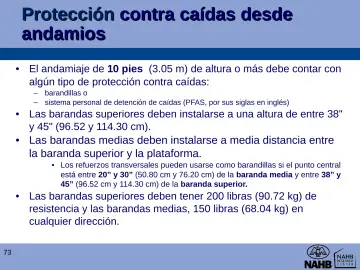

    Protección contra caídas desde andamios

    • El andamiaje de 10 pies (3.05 m) de altura o más debe contar con algún tipo de protección contra caídas:
    • barandillas o
    • sistema personal de detención de caídas (PFAS, por sus siglas en inglés)
    • Las barandas superiores deben instalarse a una altura de entre 38" y 45" (96.52 y 114.30 cm).
    • Las barandas medias deben instalarse a media distancia entre la baranda superior y la plataforma.
    • Los refuerzos transversales pueden usarse como barandillas si el punto central está entre 20” y 30” (50.80 cm y 76.20 cm) de la baranda media y entre 38” y 45” (96.52 cm y 114.30 cm) de la baranda superior.
    • Las barandas superiores deben tener 200 libras (90.72 kg) de resistencia y las barandas medias, 150 libras (68.04 kg) en cualquier dirección.
74. Slide 74

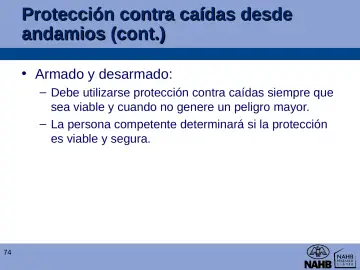

    Protección contra caídas desde andamios (cont.)

    • Armado y desarmado:
    • Debe utilizarse protección contra caídas siempre que sea viable y cuando no genere un peligro mayor.
    • La persona competente determinará si la protección es viable y segura.
75. Slide 75

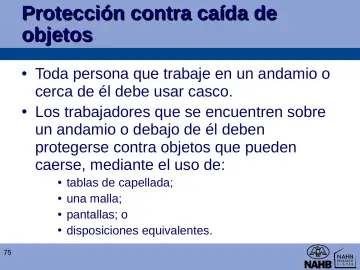

    Protección contra caída de objetos

    • Toda persona que trabaje en un andamio o cerca de él debe usar casco.
    • Los trabajadores que se encuentren sobre un andamio o debajo de él deben protegerse contra objetos que pueden caerse, mediante el uso de:
    • tablas de capellada;
    • una malla;
    • pantallas; o
    • disposiciones equivalentes.

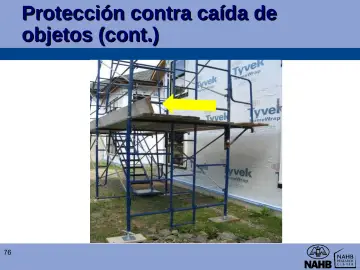

76. Slide 76

    Protección contra caída de objetos (cont.)

77. Slide 77

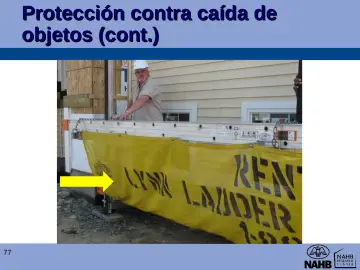

    Protección contra caída de objetos (cont.)

78. Slide 78

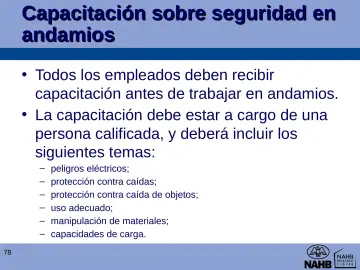

    Capacitación sobre seguridad en andamios

    • Todos los empleados deben recibir capacitación antes de trabajar en andamios.
    • La capacitación debe estar a cargo de una persona calificada, y deberá incluir los siguientes temas:
    • peligros eléctricos;
    • protección contra caídas;
    • protección contra caída de objetos;
    • uso adecuado;
    • manipulación de materiales;
    • capacidades de carga.
79. Slide 79

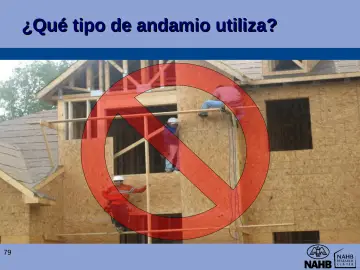

    ¿Qué tipo de andamio utiliza?

80. Slide 80

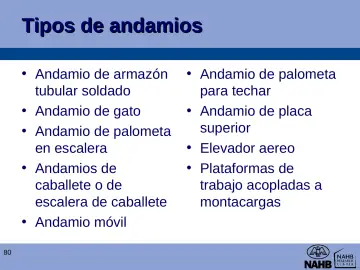

    Tipos de andamios

    • Andamio de armazón tubular soldado
    • Andamio de gato
    • Andamio de palometa en escalera
    • Andamios de caballete o de escalera de caballete
    • Andamio móvil
    • Andamio de palometa para techar
    • Andamio de placa superior
    • Elevador aereo
    • Plataformas de trabajo acopladas a montacargas
81. Slide 81

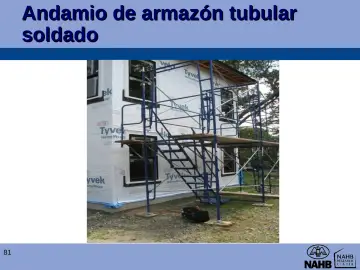

    Andamio de armazón tubular soldado

82. Slide 82

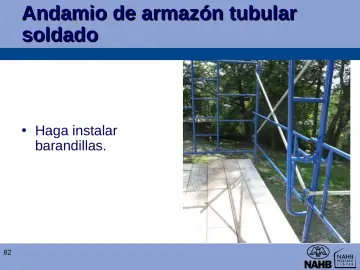

    Andamio de armazón tubular soldado

    • Haga instalar barandillas.
83. Slide 83

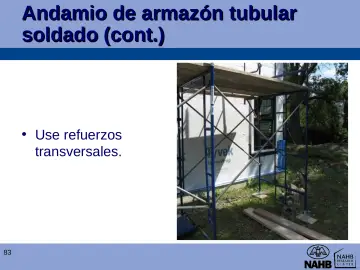

    Andamio de armazón tubular soldado (cont.)

    • Use refuerzos transversales.
84. Slide 84

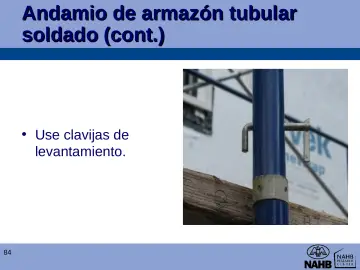

    Andamio de armazón tubular soldado (cont.)

    • Use clavijas de levantamiento.

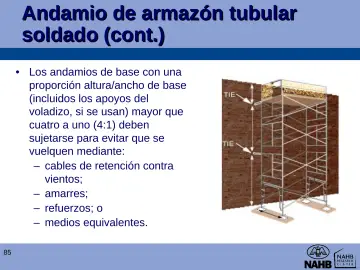

85. Slide 85

    Andamio de armazón tubular soldado (cont.)

    • Los andamios de base con una proporción altura/ancho de base
    • (incluidos los apoyos del voladizo, si se usan) mayor que cuatro a uno (4:1) deben sujetarse para evitar que se vuelquen mediante:
    • cables de retención contra vientos;
    • amarres;
    • refuerzos; o
    • medios equivalentes.
86. Slide 86

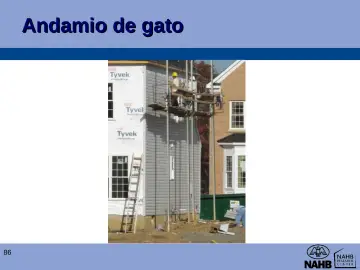

    Andamio de gato

87. Slide 87

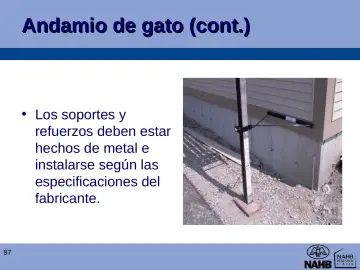

    Andamio de gato (cont.)

    • Los soportes y refuerzos deben estar hechos de metal e instalarse según las especificaciones del fabricante.

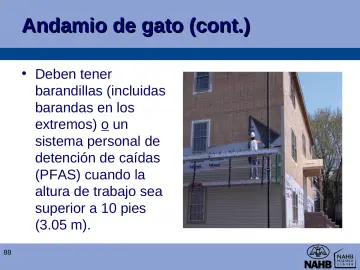

88. Slide 88

    Andamio de gato (cont.)

    • Deben tener barandillas (incluidas barandas en los extremos) o un sistema personal de detención de caídas (PFAS) cuando la altura de trabajo sea superior a 10 pies (3.05 m).
89. Slide 89

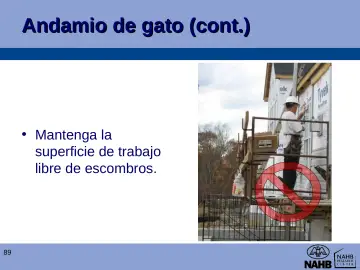

    Andamio de gato (cont.)

    • Mantenga la superficie de trabajo libre de escombros.
90. Slide 90

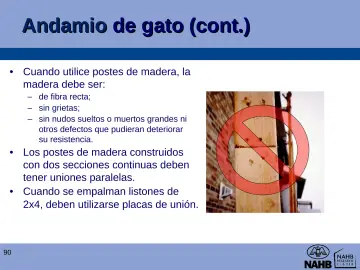

    Andamio de gato (cont.)

    • Cuando utilice postes de madera, la madera debe ser:
    • de fibra recta;
    • sin grietas;
    • sin nudos sueltos o muertos grandes ni otros defectos que pudieran deteriorar su resistencia.
    • Los postes de madera construidos con dos secciones continuas deben tener uniones paralelas.
    • Cuando se empalman listones de 2x4, deben utilizarse placas de unión.

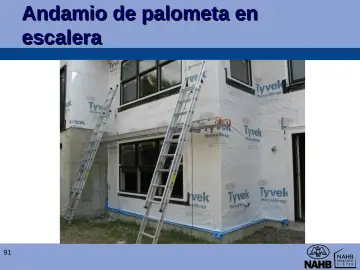

91. Slide 91

    Andamio de palometa en escalera

92. Slide 92

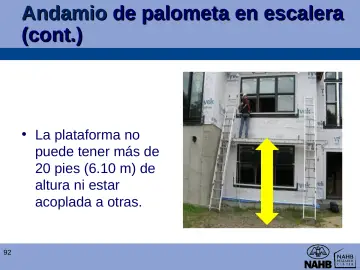

    Andamio de palometa en escalera (cont.)

    • La plataforma no puede tener más de 20 pies (6.10 m) de altura ni estar acoplada a otras.
93. Slide 93

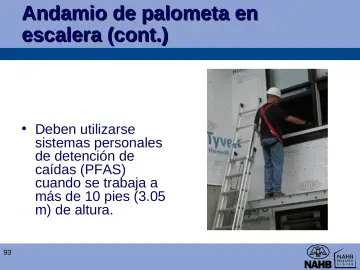

    Andamio de palometa en escalera (cont.)

    • Deben utilizarse sistemas personales de detención de caídas (PFAS) cuando se trabaja a más de 10 pies (3.05
    • m) de altura.

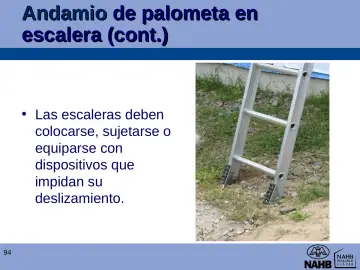

94. Slide 94

    Andamio de palometa en escalera (cont.)

    • Las escaleras deben colocarse, sujetarse o equiparse con dispositivos que impidan su deslizamiento.
95. Slide 95

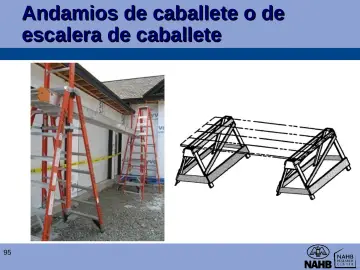

    Andamios de caballete o de escalera de caballete

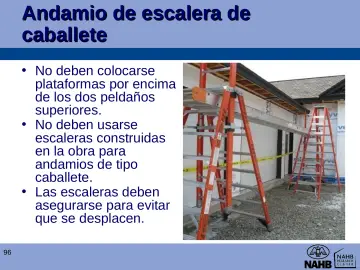

96. Slide 96

    Andamio de escalera de caballete

    • No deben colocarse plataformas por encima de los dos peldaños superiores.
    • No deben usarse escaleras construidas en la obra para andamios de tipo caballete.
    • Las escaleras deben asegurarse para evitar que se desplacen.
97. Slide 97

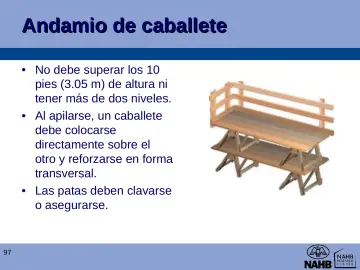

    Andamio de caballete

    • No debe superar los 10 pies (3.05 m) de altura ni tener más de dos niveles.
    • Al apilarse, un caballete debe colocarse directamente sobre el otro y reforzarse en forma transversal.
    • Las patas deben clavarse o asegurarse.
98. Slide 98

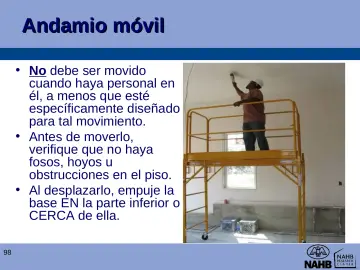

    Andamio móvil

    • No debe ser movido cuando haya personal en él, a menos que esté específicamente diseñado para tal movimiento.
    • Antes de moverlo, verifique que no haya fosos, hoyos u obstrucciones en el piso.
    • Al desplazarlo, empuje la base EN la parte inferior o CERCA de ella.
99. Slide 99

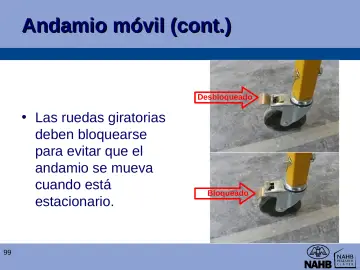

    Andamio móvil (cont.)

    • Desbloqueado
    • Las ruedas giratorias deben bloquearse para evitar que el andamio se mueva cuando está estacionario.
    • Bloqueado
100. Slide 100

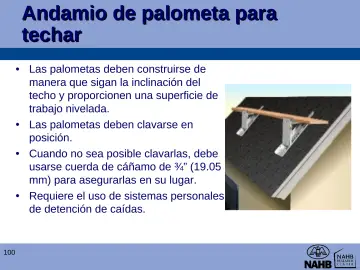

     Andamio de palometa para techar

     • Las palometas deben construirse de manera que sigan la inclinación del techo y proporcionen una superficie de trabajo nivelada.
     • Las palometas deben clavarse en posición.
     • Cuando no sea posible clavarlas, debe usarse cuerda de cáñamo de ¾” (19.05 mm) para asegurarlas en su lugar.
     • Requiere el uso de sistemas personales de detención de caídas.
101. Slide 101

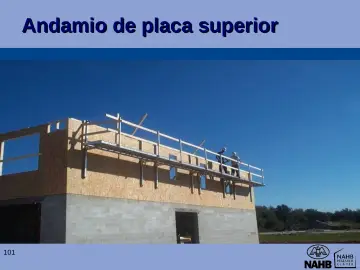

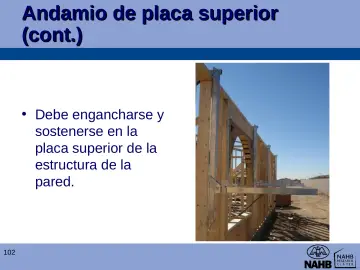

     Andamio de placa superior

102. Slide 102

     Andamio de placa superior (cont.)

     • Debe engancharse y sostenerse en la placa superior de la estructura de la pared.
103. Slide 103

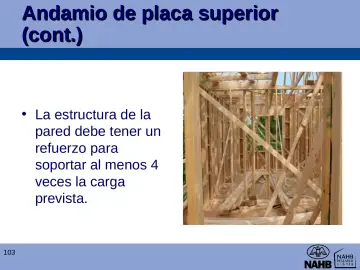

     Andamio de placa superior (cont.)

     • La estructura de la pared debe tener un refuerzo para soportar al menos 4 veces la carga prevista.
104. Slide 104

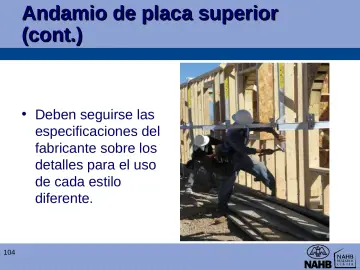

     Andamio de placa superior (cont.)

     • Deben seguirse las especificaciones del fabricante sobre los detalles para el uso de cada estilo diferente.
105. Slide 105

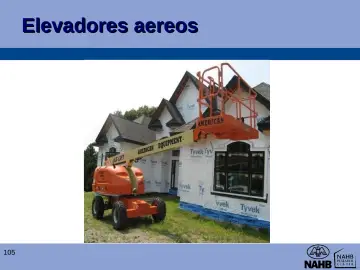

     Elevadores aereos

106. Slide 106

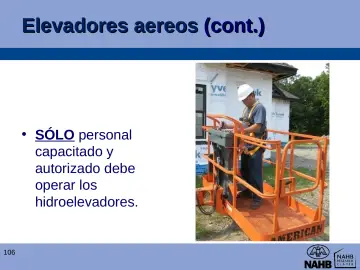

     Elevadores aereos (cont.)

     • SÓLO personal capacitado y autorizado debe operar los hidroelevadores.
107. Slide 107

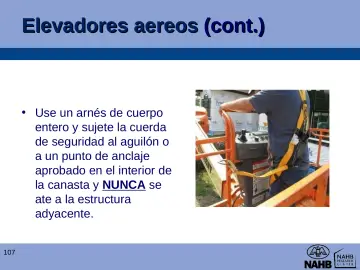

     Elevadores aereos (cont.)

     • Use un arnés de cuerpo entero y sujete la cuerda de seguridad al aguilón o a un punto de anclaje aprobado en el interior de la canasta y NUNCA se ate a la estructura adyacente.
108. Slide 108

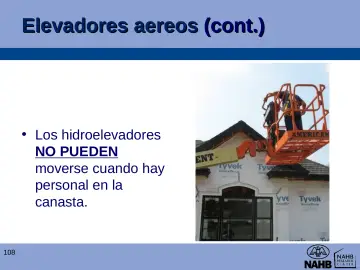

     Elevadores aereos (cont.)

     • Los hidroelevadores NO PUEDEN moverse cuando hay personal en la canasta.
109. Slide 109

     Elevadores aereos (cont.)

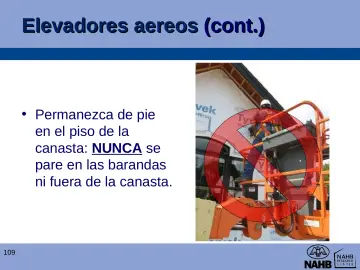

     • Permanezca de pie en el piso de la canasta: NUNCA se pare en las barandas ni fuera de la canasta.
110. Slide 110

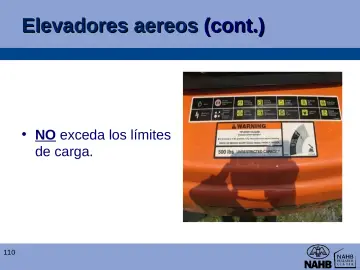

     Elevadores aereos (cont.)

     • NO exceda los límites de carga.

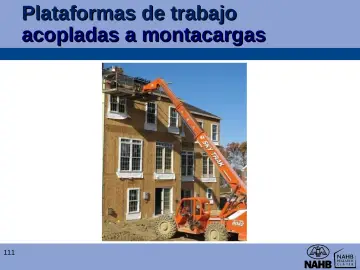

111. Slide 111

     Plataformas de trabajo acopladas a montacargas

112. Slide 112

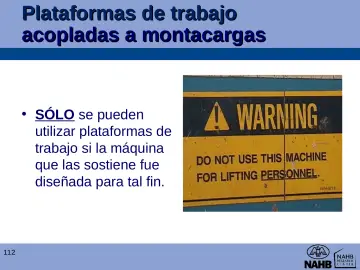

     Plataformas de trabajo acopladas a montacargas

     • SÓLO se pueden utilizar plataformas de trabajo si la máquina que las sostiene fue diseñada para tal fin.
113. Slide 113

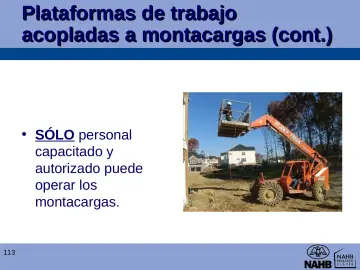

     Plataformas de trabajo acopladas a montacargas (cont.)

     • SÓLO personal capacitado y autorizado puede operar los montacargas.

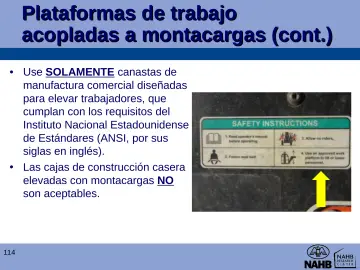

114. Slide 114

     Plataformas de trabajo acopladas a montacargas (cont.)

     • Use SOLAMENTE canastas de manufactura comercial diseñadas para elevar trabajadores, que cumplan con los requisitos del Instituto Nacional Estadounidense de Estándares (ANSI, por sus siglas en inglés).
     • Las cajas de construcción casera elevadas con montacargas NO son aceptables.
115. Slide 115

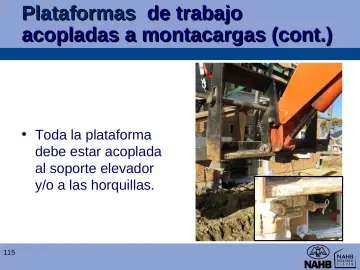

     Plataformas de trabajo acopladas a montacargas (cont.)

     • Toda la plataforma debe estar acoplada al soporte elevador y/o a las horquillas.
116. Slide 116

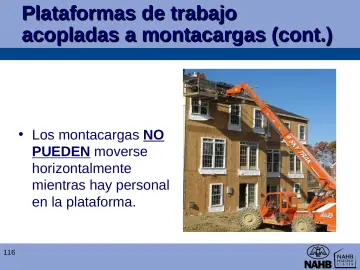

     Plataformas de trabajo acopladas a montacargas (cont.)

     • Los montacargas NO PUEDEN moverse horizontalmente mientras hay personal en la plataforma.
117. Slide 117

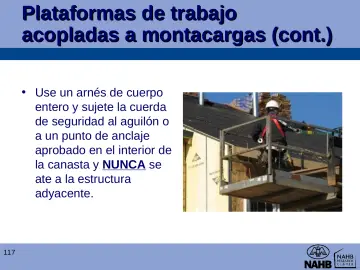

     Plataformas de trabajo acopladas a montacargas (cont.)

     • Use un arnés de cuerpo entero y sujete la cuerda de seguridad al aguilón o a un punto de anclaje aprobado en el interior de la canasta y NUNCA se ate a la estructura adyacente.
118. Slide 118
     • Sección 4: Taller grupal
119. Slide 119

     Taller de detección de peligros

     • Los estudiantes analizarán una serie de fotografías de escaleras y andamios en uso en una obra. La tarea es identificar los peligros en cada foto y debatir las medidas correctivas necesarias para eliminarlos. (Nota: algunas fotos muestran prácticas correctas de trabajo seguro). ¡Usted hace el papel de la OSHA!
120. Slide 120

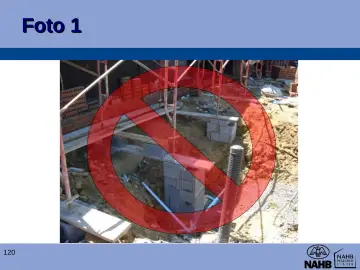

     Foto 1

121. Slide 121

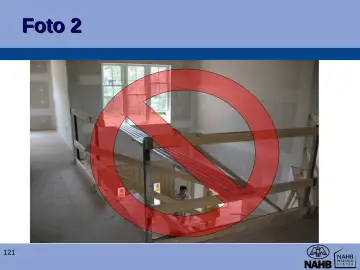

     Foto 2

122. Slide 122

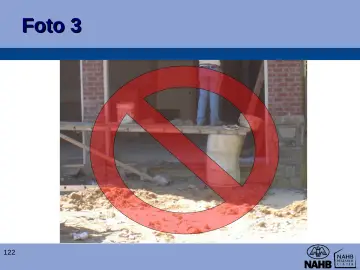

     Foto 3

123. Slide 123

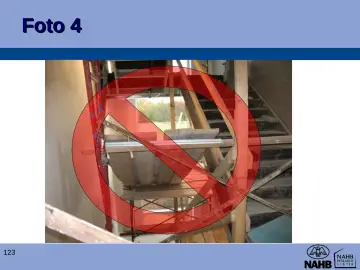

     Foto 4

124. Slide 124

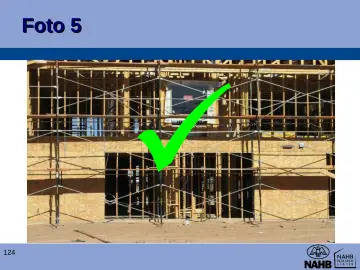

     Foto 5

125. Slide 125

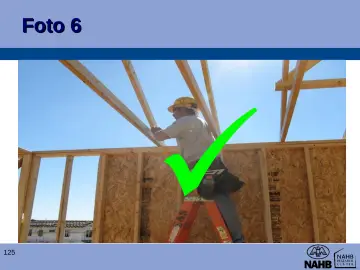

     Foto 6

126. Slide 126

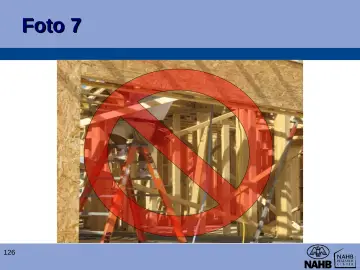

     Foto 7

127. Slide 127

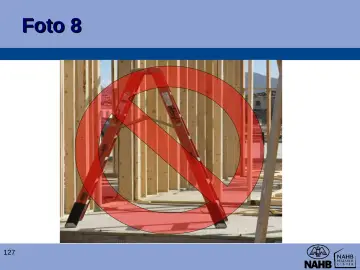

     Foto 8

128. Slide 128

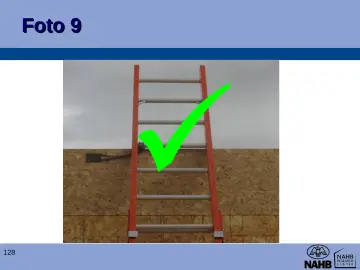

     Foto 9

129. Slide 129

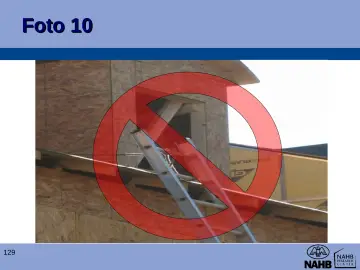

     Foto 10

130. Slide 130

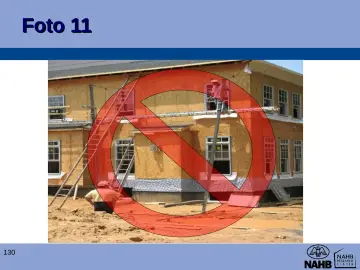

     Foto 11

131. Slide 131

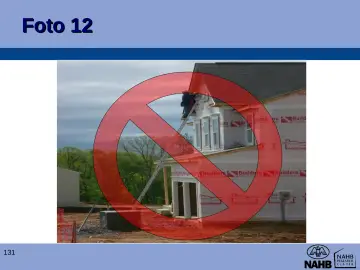

     Foto 12

132. Slide 132

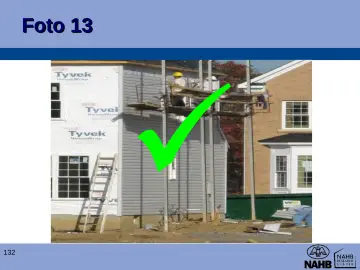

     Foto 13
