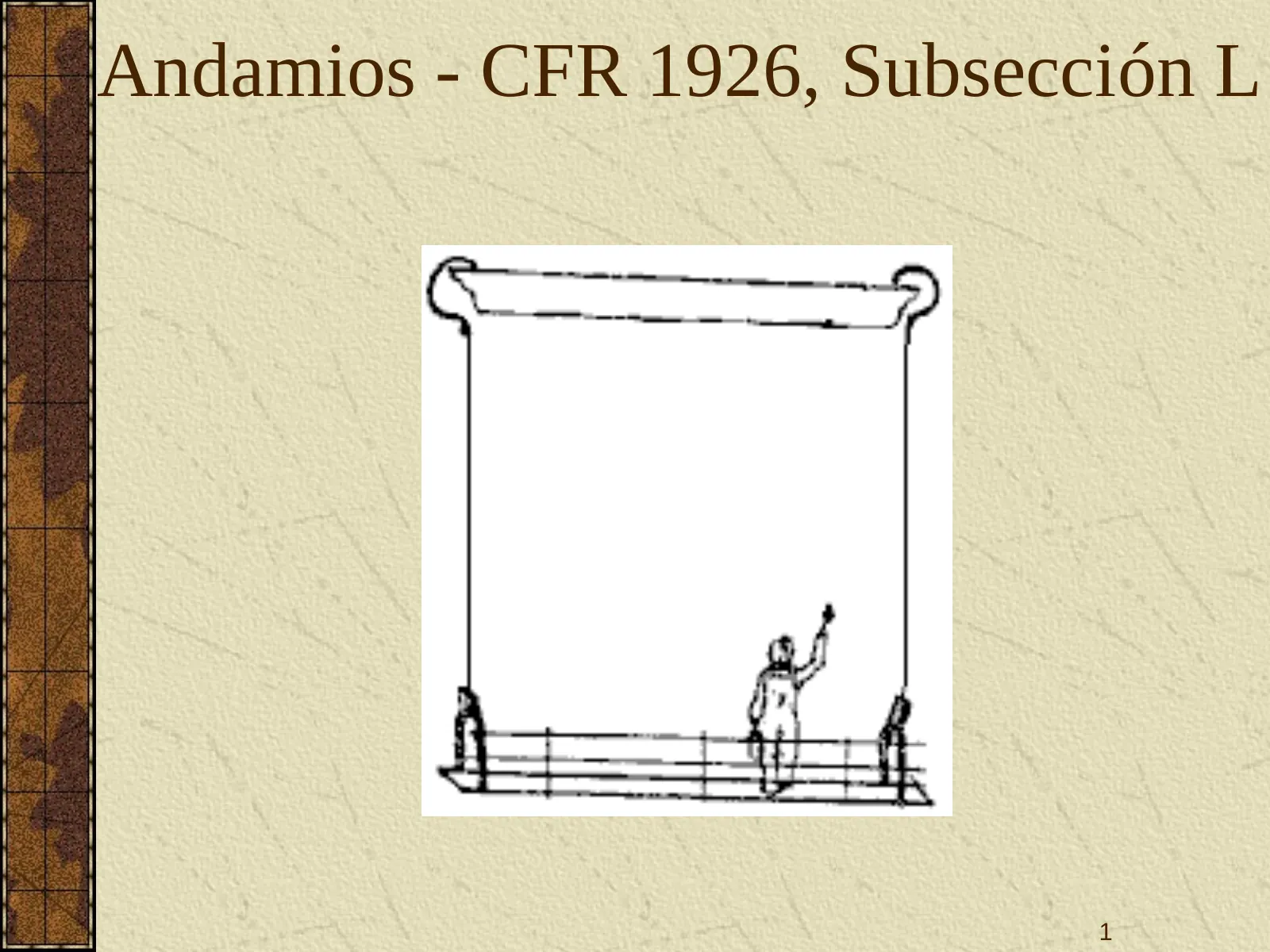

1. Slide 1

   Andamios - CFR 1926, Subsección L

2. Slide 2

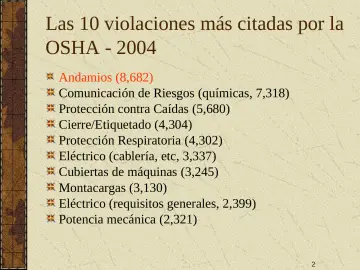

   Las 10 violaciones más citadas por la OSHA - 2004

   • Andamios (8,682)
   • Comunicación de Riesgos (químicas, 7,318) Protección contra Caídas (5,680) Cierre/Etiquetado (4,304)
   • Protección Respiratoria (4,302)
   • Eléctrico (cablería, etc, 3,337)
   • Cubiertas de máquinas (3,245)
   • Montacargas (3,130)
   • Eléctrico (requisitos generales, 2,399) Potencia mecánica (2,321)
3. Slide 3

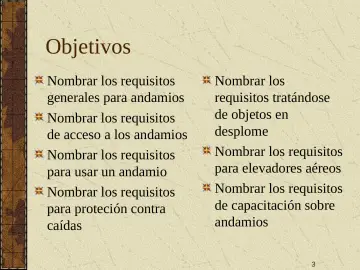

   Objetivos

   • Nombrar los requisitos generales para andamios Nombrar los requisitos de acceso a los andamios Nombrar los requisitos para usar un andamio Nombrar los requisitos para proteción contra caídas
   • Nombrar los requisitos tratándose de objetos en desplome
   • Nombrar los requisitos para elevadores aéreos Nombrar los requisitos de capacitación sobre andamios
4. Slide 4

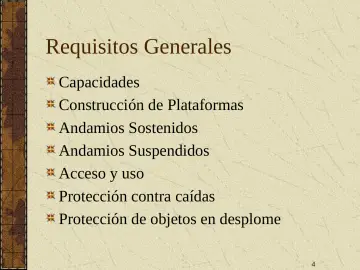

   Requisitos Generales

   • Capacidades
   • Construcción de Plataformas Andamios Sostenidos
   • Andamios Suspendidos
   • Acceso y uso
   • Protección contra caídas Protección de objetos en desplome
5. Slide 5

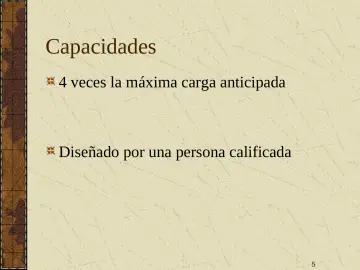

   Capacidades

   • 4 veces la máxima carga anticipada
   • Diseñado por una persona calificada
6. Slide 6

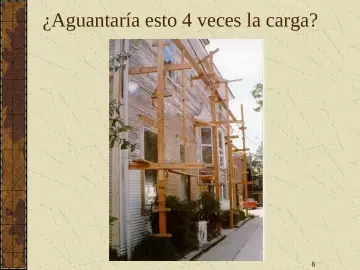

   ¿Aguantaría esto 4 veces la carga?

7. Slide 7

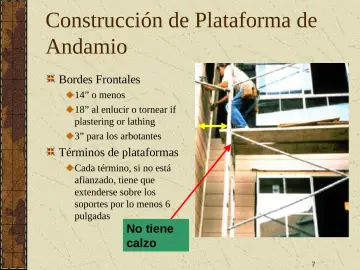

   Construcción de Plataforma de Andamio

   • Bordes Frontales
   • 14” o menos
   • 18” al enlucir o tornear if plastering or lathing
   • 3” para los arbotantes
   • Términos de plataformas
   • Cada término, si no está afianzado, tiene que extenderse sobre los soportes por lo menos 6 pulgadas
   • No tiene calzo
8. Slide 8

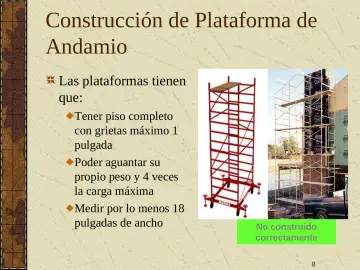

   Construcción de Plataforma de Andamio

   • Las plataformas tienen que:
   • Tener piso completo con grietas máximo 1 pulgada
   • Poder aguantar su propio peso y 4 veces la carga máxima Medir por lo menos 18 pulgadas de ancho
   • No construido correctamente
9. Slide 9

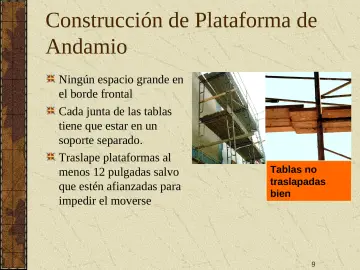

   Construcción de Plataforma de Andamio

   • Ningún espacio grande en el borde frontal
   • Cada junta de las tablas tiene que estar en un soporte separado. Traslape plataformas al menos 12 pulgadas salvo que estén afianzadas para impedir el moverse
   • Tablas no traslapadas bien
10. Slide 10

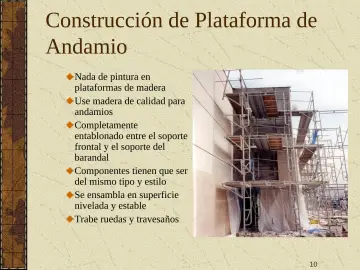

    Construcción de Plataforma de Andamio

    • Nada de pintura en plataformas de madera
    • Use madera de calidad para andamios
    • Completamente entablonado entre el soporte frontal y el soporte del barandal
    • Componentes tienen que ser del mismo tipo y estilo
    • Se ensambla en superficie nivelada y estable
    • Trabe ruedas y travesaños

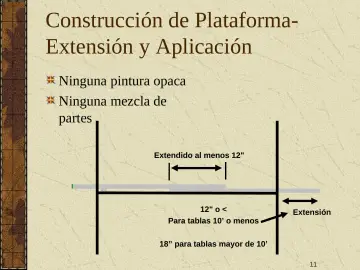

11. Slide 11

    Construcción de Plataforma- Extensión y Aplicación

    • Ninguna pintura opaca
    • Ninguna mezcla de partes
    • Extendido al menos 12"
    • 12" o <
    • Para tablas 10’ o menos
    • Extensión
    • 18” para tablas mayor de 10’
12. Slide 12

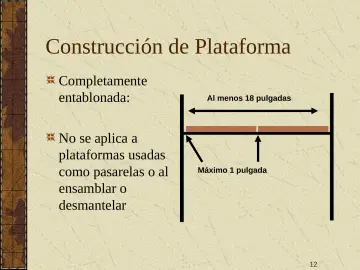

    Construcción de Plataforma

    • Completamente entablonada:
    • No se aplica a plataformas usadas como pasarelas o al ensamblar o desmantelar
    • Al menos 18 pulgadas
    • Máximo 1 pulgada
13. Slide 13

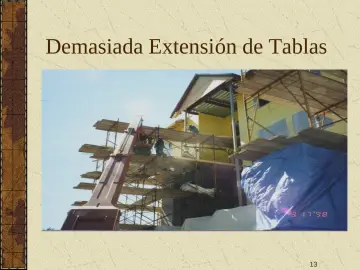

    Demasiada Extensión de Tablas

14. Slide 14

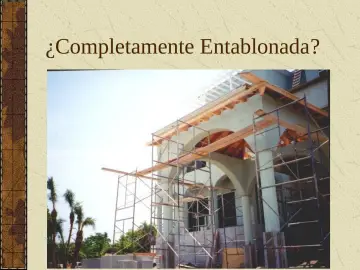

    ¿Completamente Entablonada?

15. Slide 15

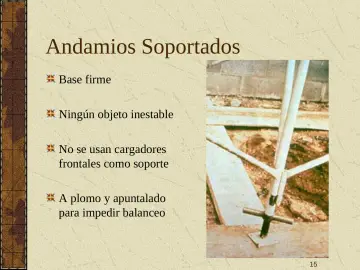

    Andamios Soportados

    • Base firme
    • Ningún objeto inestable
    • No se usan cargadores frontales como soporte
    • A plomo y apuntalado para impedir balanceo
16. Slide 16

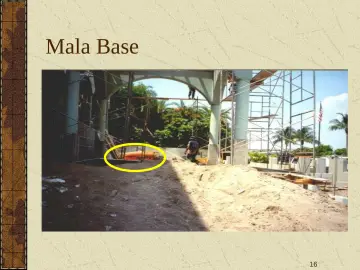

    Mala Base

17. Slide 18

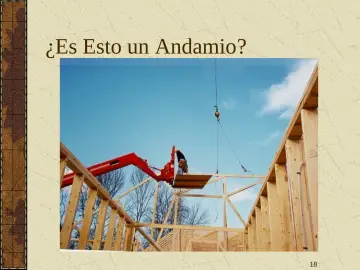

    ¿Es Esto un Andamio?

18. Slide 19

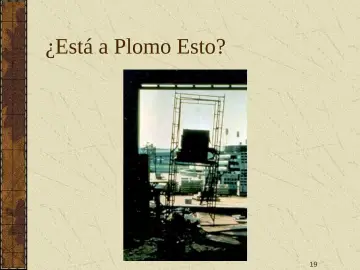

    ¿Está a Plomo Esto?

19. Slide 20

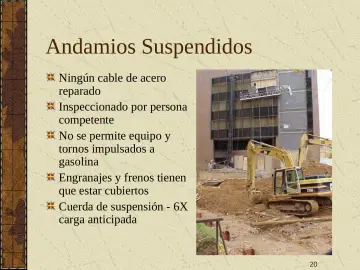

    Andamios Suspendidos

    • Ningún cable de acero reparado
    • Inspeccionado por persona competente
    • No se permite equipo y tornos impulsados a gasolina
    • Engranajes y frenos tienen que estar cubiertos
    • Cuerda de suspensión - 6X carga anticipada
20. Slide 21

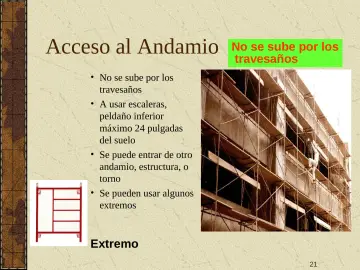

    Acceso al Andamio No

    • se sube por los
    • travesaños
    • No se sube por los travesaños
    • A usar escaleras, peldaño inferior máximo 24 pulgadas del suelo
    • Se puede entrar de otro andamio, estructura, o torno
    • Se pueden usar algunos extremos
    • Extremo
21. Slide 22

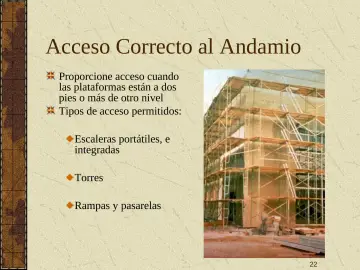

    Acceso Correcto al Andamio

    • Proporcione acceso cuando las plataformas están a dos pies o más de otro nivel Tipos de acceso permitidos:
    • Escaleras portátiles, e integradas
    • Torres
    • Rampas y pasarelas
22. Slide 23

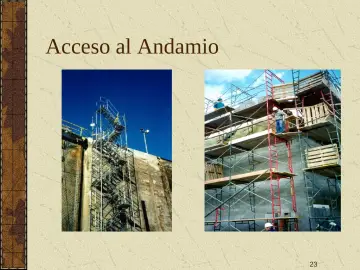

    Acceso al Andamio

23. Slide 24

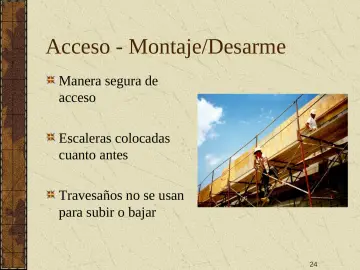

    Acceso - Montaje/Desarme

    • Manera segura de acceso
    • Escaleras colocadas cuanto antes
    • Travesaños no se usan para subir o bajar
24. Slide 25

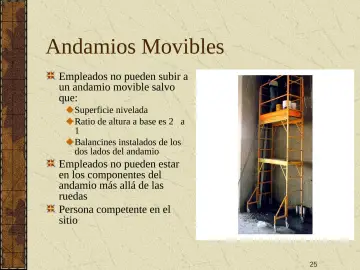

    Andamios Movibles

    • Empleados no pueden subir a un andamio movible salvo que:
    • Superficie nivelada
    • Ratio de altura a base es 2 a 1
    • Balancines instalados de los dos lados del andamio
    • Empleados no pueden estar en los componentes del andamio más allá de las ruedas
    • Persona competente en el sitio

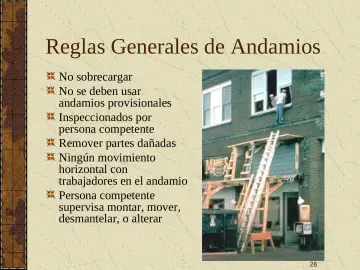

25. Slide 26

    Reglas Generales de Andamios

    • No sobrecargar
    • No se deben usar andamios provisionales Inspeccionados por persona competente Remover partes dañadas Ningún movimiento horizontal con trabajadores en el andamio Persona competente supervisa montar, mover, desmantelar, o alterar
26. Slide 27

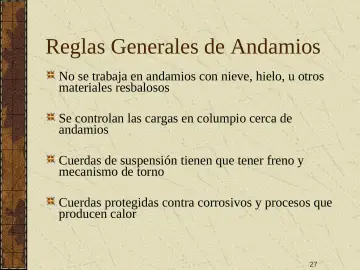

    Reglas Generales de Andamios

    • No se trabaja en andamios con nieve, hielo, u otros materiales resbalosos
    • Se controlan las cargas en columpio cerca de andamios
    • Cuerdas de suspensión tienen que tener freno y mecanismo de torno
    • Cuerdas protegidas contra corrosivos y procesos que producen calor
27. Slide 28

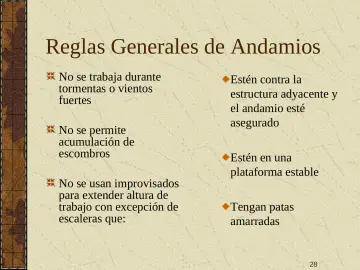

    Reglas Generales de Andamios

    • No se trabaja durante tormentas o vientos fuertes
    • No se permite acumulación de escombros
    • No se usan improvisados para extender altura de trabajo con excepción de escaleras que:
    • Estén contra la estructura adyacente y el andamio esté asegurado
    • Estén en una plataforma estable
    • Tengan patas amarradas
28. Slide 29

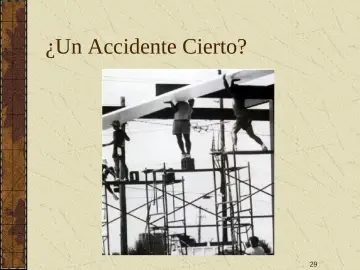

    ¿Un Accidente Cierto?

29. Slide 30

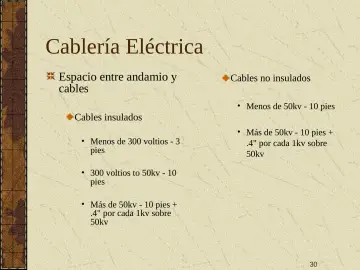

    Cablería Eléctrica

    • Espacio entre andamio y cables
    • Cables no insulados
    • Menos de 50kv - 10 pies
    • Cables insulados
    • Menos de 300 voltios - 3 pies
    • Más de 50kv - 10 pies + .4" por cada 1kv sobre 50kv
    • 300 voltios to 50kv - 10 pies

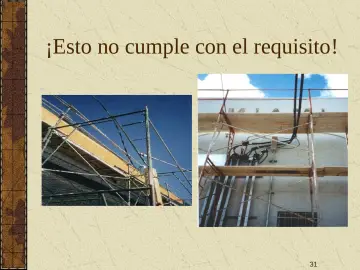

30. Slide 31

    ¡Esto no cumple con el requisito!

31. Slide 32

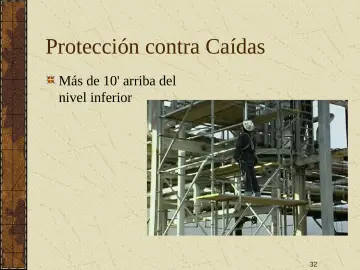

    Protección contra Caídas

    • Más de 10' arriba del nivel inferior
32. Slide 33

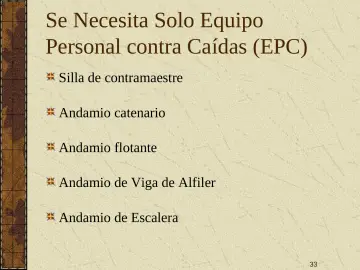

    Se Necesita Solo Equipo Personal contra Caídas (EPC)

    • Silla de contramaestre
    • Andamio catenario
    • Andamio flotante
    • Andamio de Viga de Alfiler
    • Andamio de Escalera
33. Slide 34

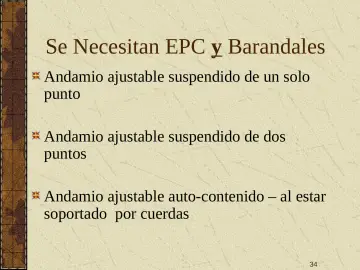

    Se Necesitan EPC y Barandales

    • Andamio ajustable suspendido de un solo punto
    • Andamio ajustable suspendido de dos puntos
    • Andamio ajustable auto-contenido – al estar soportado por cuerdas

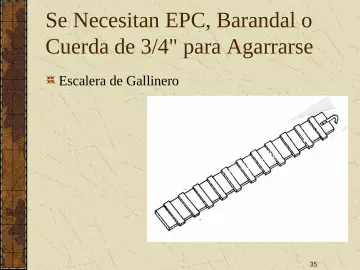

34. Slide 35

    Se Necesitan EPC, Barandal o Cuerda de 3/4" para Agarrarse

    • Escalera de Gallinero
35. Slide 36

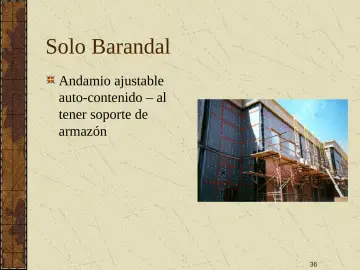

    Solo Barandal

    • Andamio ajustable auto-contenido – al tener soporte de armazón
36. Slide 37

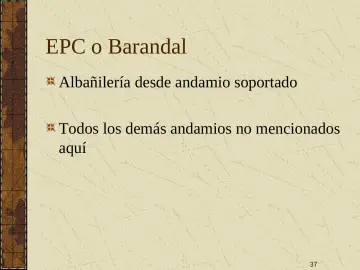

    EPC o Barandal

    • Albañilería desde andamio soportado
    • Todos los demás andamios no mencionados aquí
37. Slide 38

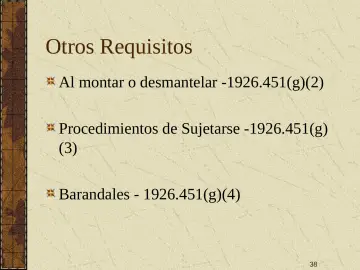

    Otros Requisitos

    • Al montar o desmantelar -1926.451(g)(2)
    • Procedimientos de Sujetarse -1926.451(g)
    • Barandales - 1926.451(g)(4)

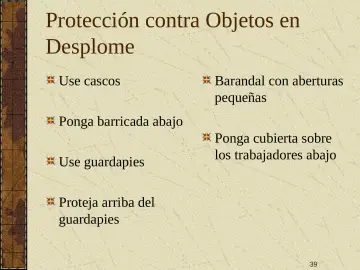

38. Slide 39

    Protección contra Objetos en Desplome

    • Use cascos
    • Barandal con aberturas pequeñas
    • Ponga barricada abajo
    • Use guardapies
    • Ponga cubierta sobre los trabajadores abajo
    • Proteja arriba del guardapies
39. Slide 40

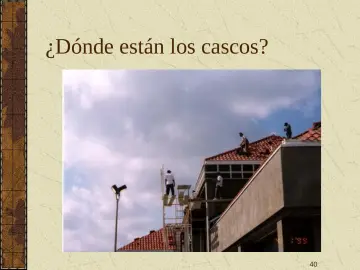

    ¿Dónde están los cascos?

40. Slide 41

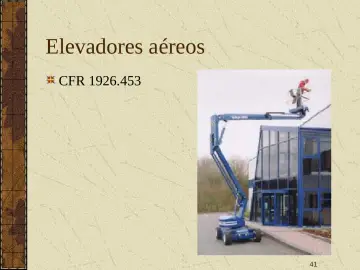

    Elevadores aéreos

    • CFR 1926.453
41. Slide 42

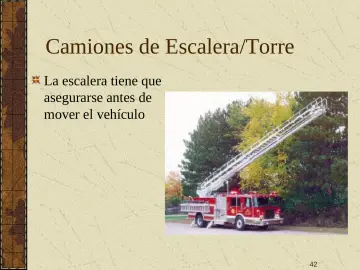

    Camiones de Escalera/Torre

    • La escalera tiene que asegurarse antes de mover el vehículo

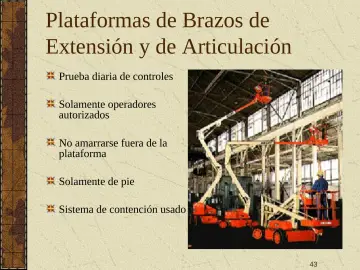

42. Slide 43

    Plataformas de Brazos de Extensión y de Articulación

    • Prueba diaria de controles
    • Solamente operadores autorizados
    • No amarrarse fuera de la plataforma
    • Solamente de pie
    • Sistema de contención usado

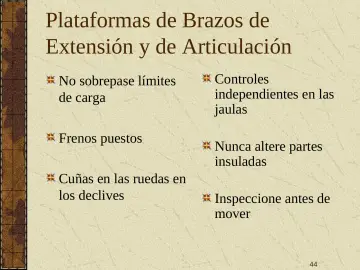

43. Slide 44

    Plataformas de Brazos de Extensión y de Articulación

    • No sobrepase límites de carga
    • Frenos puestos
    • Cuñas en las ruedas en los declives
    • Controles independientes en las jaulas
    • Nunca altere partes insuladas
    • Inspeccione antes de mover
44. Slide 45

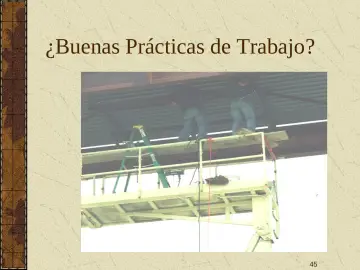

    ¿Buenas Prácticas de Trabajo?

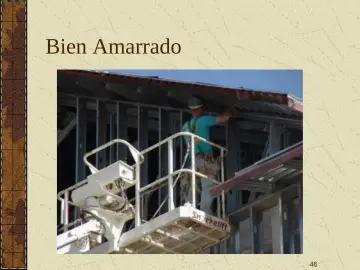

45. Slide 46

    Bien Amarrado

46. Slide 47

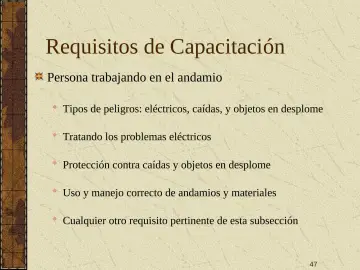

    Requisitos de Capacitación

    • Persona trabajando en el andamio
    • Tipos de peligros: eléctricos, caídas, y objetos en desplome
    • Tratando los problemas eléctricos
    • Protección contra caídas y objetos en desplome
    • Uso y manejo correcto de andamios y materiales
    • Cualquier otro requisito pertinente de esta subsección

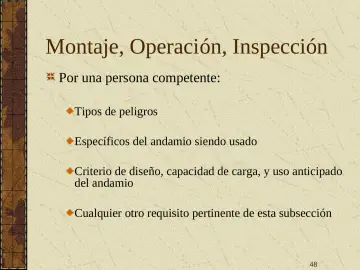

47. Slide 48

    Montaje, Operación, Inspección

    • Por una persona competente:
    • Tipos de peligros
    • Específicos del andamio siendo usado
    • Criterio de diseño, capacidad de carga, y uso anticipado del andamio
    • Cualquier otro requisito pertinente de esta subsección

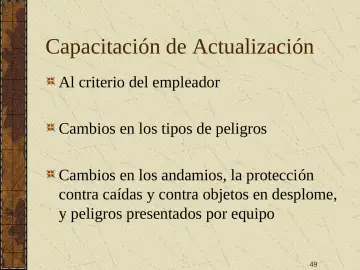

48. Slide 49

    Capacitación de Actualización

    • Al criterio del empleador
    • Cambios en los tipos de peligros
    • Cambios en los andamios, la protección contra caídas y contra objetos en desplome, y peligros presentados por equipo
49. Slide 50

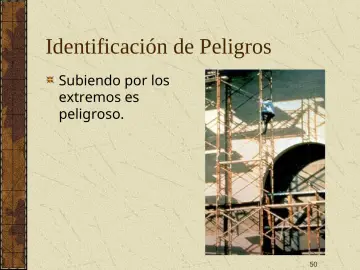

    Identificación de Peligros

    • Subiendo por los extremos es peligroso.
50. Slide 51

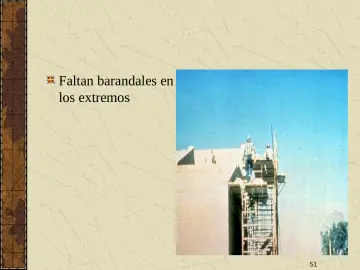

    Faltan barandales en los extremos

51. Slide 52

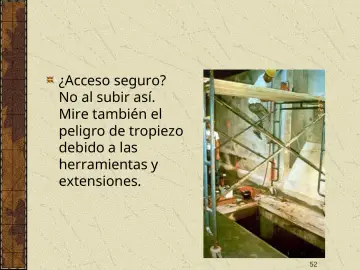

    ¿Acceso seguro?

    • No al subir así.
    • Mire también el peligro de tropiezo debido a las herramientas y extensiones.
52. Slide 53

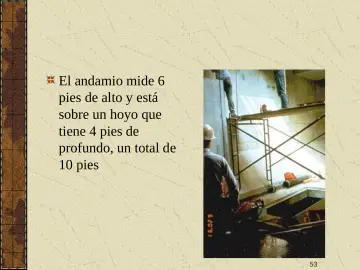

    • El andamio mide 6 pies de alto y está sobre un hoyo que tiene 4 pies de profundo, un total de 10 pies
53. Slide 54

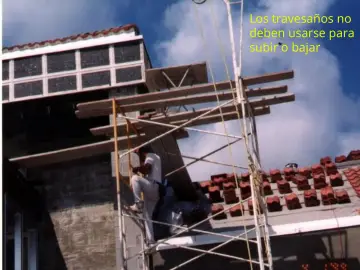

    Los travesaños no deben usarse para subir o bajar

54. Slide 55

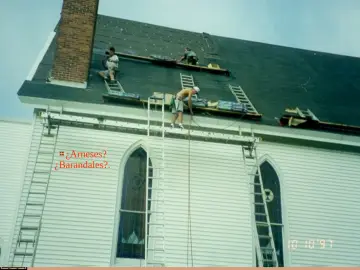

    • ¿Arneses? ¿Barandales?.

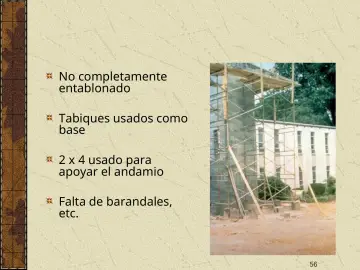

55. Slide 56

    No completamente entablonado

    • Tabiques usados como base
    • 2 x 4 usado para apoyar el andamio
    • Falta de barandales, etc.

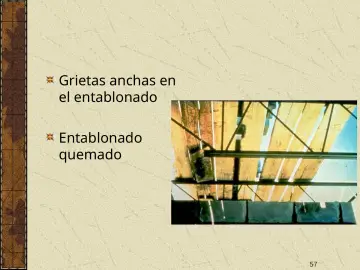

56. Slide 57

    Grietas anchas en el entablonado

    • Entablonado quemado
57. Slide 58

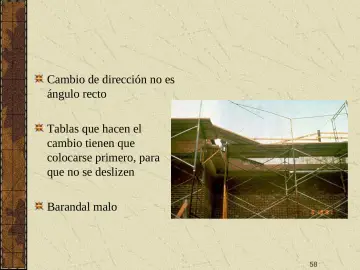

    Cambio de dirección no es ángulo recto

    • Tablas que hacen el cambio tienen que colocarse primero, para que no se deslizen
    • Barandal malo
58. Slide 59

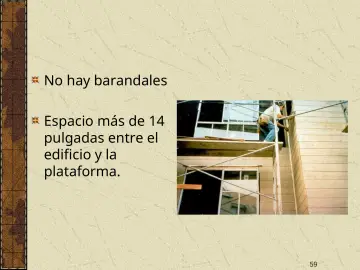

    No hay barandales

    • Espacio más de 14 pulgadas entre el edificio y la plataforma.
59. Slide 60

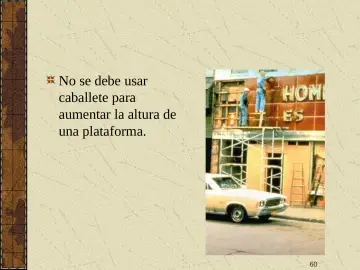

    No se debe usar caballete para aumentar la altura de una plataforma.

60. Slide 61

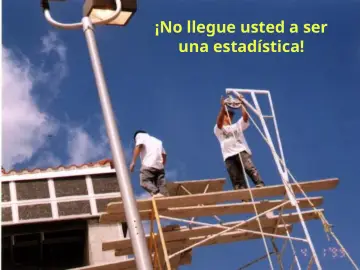

    ¡No llegue usted a ser una estadística!
