1. Slide 1

   Protección contra caídas

   • Programa de entrenamiento subvencionado por
   • Susan Harwood Grant
2. Slide 2

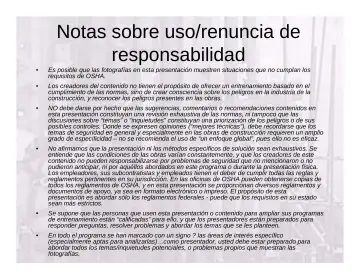

   Notas sobre uso/renuncia de responsabilidad

   • Es posible que las fotografías en esta presentación muestren situaciones que no cumplan los requisitos de OSHA.
   • Los creadores del contenido no tienen el propósito de ofrecer un entrenamiento basado en el cumplimiento de las normas, sino de crear consciencia sobre los peligros en la industria de la construcción, y reconocer los peligros presentes en las obras.
   • NO debe darse por hecho que las sugerencias, comentarios o recomendaciones contenidos en esta presentación constituyan una revisión exhaustiva de las normas, ni tampoco que las discusiones sobre “temas” o “inquietudes” constituyan una priorización de los peligros o de sus posibles controles. Donde se expresen opiniones (“mejores técnicas”), debe recordarse que los temas de seguridad en general y especialmente en las obras de construcción requieren un amplio grado de especificidad – no se recomienda el uso de “un enfoque global”, pues ello no es eficaz.
   • No afirmamos que la presentación ni los métodos específicos de solución sean exhaustivos. Se entiende que las condiciones de las obras varían constantemente, y que los creadores de este contenido no pueden responsabilizarse por problemas de seguridad que no mencionaron o no pudieron anticipar, ni por aquéllos abordados en este programa o durante la presentación física. Los empleadores, sus subcontratistas y empleados tienen el deber de cumplir todas las reglas y reglamentos pertinentes en su jurisdicción. En las oficinas de OSHA pueden obtenerse copias de todos los reglamentos de OSHA, y en esta presentación se proporcionan diversos reglamentos y documentos de apoyo, ya sea en formato electrónico o impreso. El propósito de esta presentación es abordar sólo los reglamentos federales - puede que los requisitos en su estado sean más estrictos.
   • Se supone que las personas que usen esta presentación o contenido para ampliar sus programas de entrenamiento están “calificadas” para ello, y que los presentadores están preparados para responder preguntas, resolver problemas y abordar los temas que se les planteen.
   • En todo el programa se han marcado con un signo ? las áreas de interés específico (especialmente aptas para analizarlas)…como presentador, usted debe estar preparado para abordar todos los temas/inquietudes potenciales, o problemas propios que muestran las fotografías.

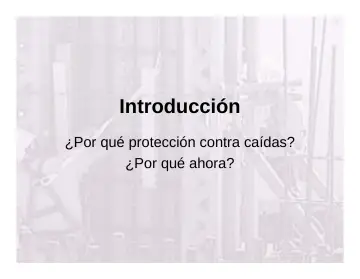

3. Slide 3

   Introducción

   • ¿Por qué protección contra caídas?
   • ¿Por qué ahora?
4. Slide 4

   Empleado de la construcción muere al caer en proyecto de condominios

   • Seis lesionados en construcción de puente
   • Empleado herido al caer en una obra en universidad
   • 2 empleados hospitalizados por accidente en construcción de escuela
   • Carpintero mecánico que cayó llevaba sólo 3 semanas de servicio
   • Empleado lesionado al caer de segundo piso
   • Estos titulares corresponden al tercer y cuarto trimestre de 2003

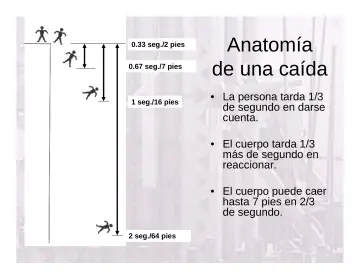

5. Slide 5

   Anatomía de una caída

   • 0.33 seg./2 pies
   • 0.67 seg./7 pies
   • 1 seg./16 pies
   • La persona tarda 1/3 de segundo en darse cuenta.
   • El cuerpo tarda 1/3 más de segundo en reaccionar.
   • El cuerpo puede caer hasta 7 pies en 2/3 de segundo.
   • 2 seg./64 pies

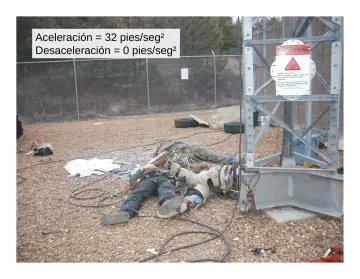

6. Slide 6

   Aceleración = 32 pies/seg² Desaceleración = 0 pies/seg²

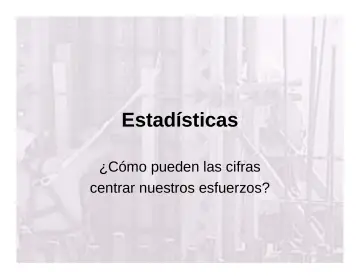

7. Slide 7

   Estadísticas

   • ¿Cómo pueden las cifras centrar nuestros esfuerzos?

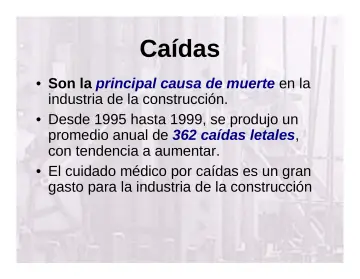

8. Slide 8

   Caídas

   • Son la principal causa de muerte en la industria de la construcción.
   • Desde 1995 hasta 1999, se produjo un promedio anual de 362 caídas letales, con tendencia a aumentar.
   • El cuidado médico por caídas es un gran gasto para la industria de la construcción
9. Slide 9

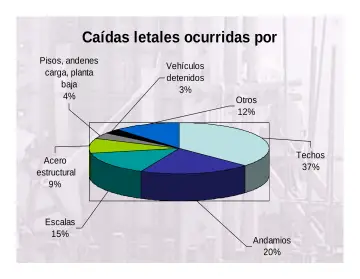

   Caídas letales ocurridas por

   • Pisos, andenes carga, planta baja
   • 4%
   • Vehículos detenidos
   • 3%
   • Otros 12%
   • Techos
   • 37%
   • Acero estructural
   • 9%
   • Escalas
   • 15%
   • Andamios
   • 20%
10. Slide 10

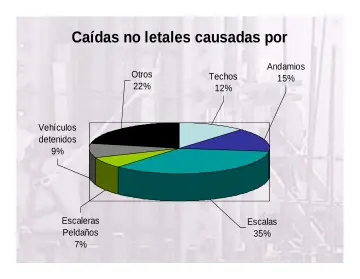

    Caídas no letales causadas por

    • Otros 22%
    • Techos
    • 12%
    • Andamios
    • 15%
    • Vehículos detenidos
    • 9%
    • Escaleras
    • Peldaños
    • 7%
    • Escalas
    • 35%

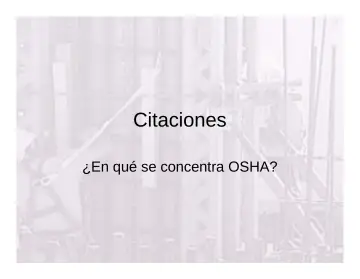

11. Slide 11

    Citaciones

    • ¿En qué se concentra OSHA?

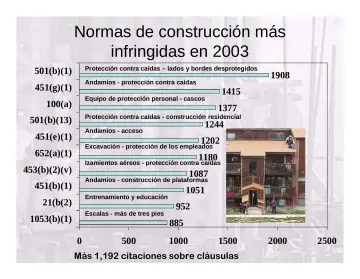

12. Slide 12

    Normas de construcción más infringidas en 2003

    • Protección contra caídas – lados y bordes desprotegidos
    • 501(b)(1)
    • Andamios - protección contra caídas
    • 451(g)(1)
    • 1415
    • Equipo de protección personal - cascos
    • 100(a)
    • 1908
    • 1377
    • Protección contra caídas - construcción residencial
    • 501(b)(13)
    • 1244
    • Andamios - acceso
    • 451(e)(1)
    • 1202
    • Excavación - protección de los empleados
    • 652(a)(1)
    • 1180
    • Izamientos aéreos - protección contra caídas
    • 453(b)(2)(v)
    • 1087
    • Andamios - construcción de plataformas
    • 451(b)(1)
    • 1051
    • Entrenamiento y educación
    • 21(b(2)
    • Escalas - más de tres pies
    • 1053(b)(1)
    • 1000
    • 1500
    • Más 1,192 citaciones sobre cláusulas
    • 2000
    • 2500

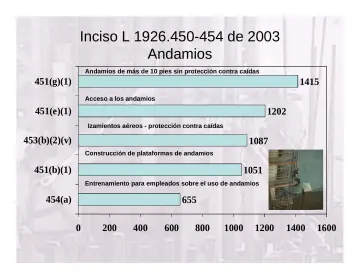

13. Slide 13

    Inciso L 1926.450-454 de 2003 Andamios

    • Andamios de más de 10 pies sin protección contra caídas
    • 451(g)(1)
    • 1415
    • Acceso a los andamios
    • 451(e)(1)
    • 1202
    • Izamientos aéreos - protección contra caídas
    • 453(b)(2)(v)
    • 1087
    • Construcción de plataformas de andamios
    • 451(b)(1)
    • 1051
    • Entrenamiento para empleados sobre el uso de andamios
    • 454(a)
    • 1000
    • 1200
    • 1400
    • 1600

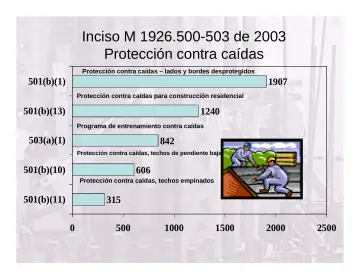

14. Slide 14

    Inciso M 1926.500-503 de 2003 Protección contra caídas

    • Protección contra caídas – lados y bordes desprotegidos
    • 501(b)(1)
    • 1907
    • Protección contra caídas para construcción residencial
    • 501(b)(13)
    • 1240
    • Programa de entrenamiento contra caídas
    • 503(a)(1)
    • Protección contra caídas, techos de pendiente baja
    • 501(b)(10)
    • Protección contra caídas, techos empinados
    • 501(b)(11)
    • 1000
    • 1500
    • 2000
    • 2500
15. Slide 15

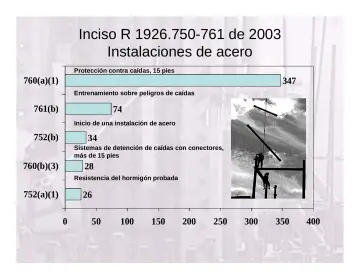

    Inciso R 1926.750-761 de 2003 Instalaciones de acero

    • Protección contra caídas, 15 pies
    • 760(a)(1)
    • Entrenamiento sobre peligros de caídas
    • 761(b)
    • Inicio de una instalación de acero
    • 752(b)
    • Sistemas de detención de caídas con conectores, más de 15 pies
    • 760(b)(3)
    • Resistencia del hormigón probada
    • 752(a)(1)

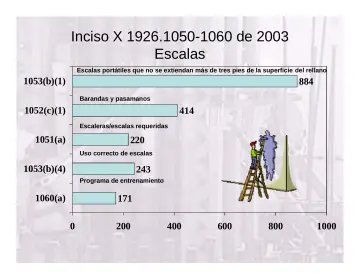

16. Slide 16

    Inciso X 1926.1050-1060 de 2003 Escalas

    • Escalas portátiles que no se extiendan más de tres pies de la superficie del rellano
    • 1053(b)(1)
    • Barandas y pasamanos
    • 1052(c)(1)
    • Escaleras/escalas requeridas
    • 1051(a)
    • Uso correcto de escalas
    • 1053(b)(4)
    • Programa de entrenamiento
    • 1060(a)
    • 1000
17. Slide 17

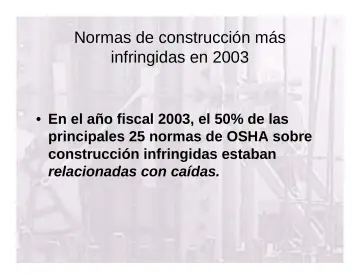

    Normas de construcción más infringidas en 2003

    • En el año fiscal 2003, el 50% de las principales 25 normas de OSHA sobre construcción infringidas estaban relacionadas con caídas.

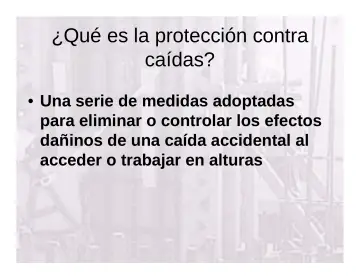

18. Slide 18

    ¿Qué es la protección contra caídas?

    • Una serie de medidas adoptadas para eliminar o controlar los efectos dañinos de una caída accidental al acceder o trabajar en alturas
19. Slide 19

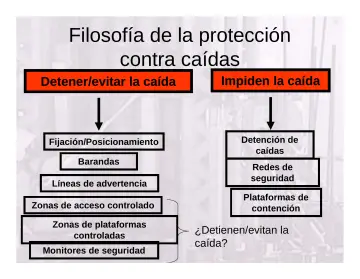

    Filosofía de la protección contra caídas

    • Detener/evitar la caída
    • Impiden la caída
    • Fijación/Posicionamiento
    • Detención de caídas
    • Barandas
    • Líneas de advertencia
    • Zonas de acceso controlado
    • Zonas de plataformas controladas
    • Monitores de seguridad
    • Redes de seguridad
    • Plataformas de contención
    • ¿Detienen/evitan la caída?
20. Slide 20

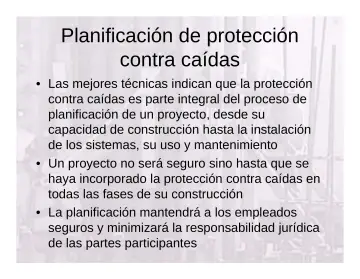

    Planificación de protección contra caídas

    • Las mejores técnicas indican que la protección contra caídas es parte integral del proceso de planificación de un proyecto, desde su capacidad de construcción hasta la instalación de los sistemas, su uso y mantenimiento
    • Un proyecto no será seguro sino hasta que se haya incorporado la protección contra caídas en todas las fases de su construcción
    • La planificación mantendrá a los empleados seguros y minimizará la responsabilidad jurídica de las partes participantes
21. Slide 21

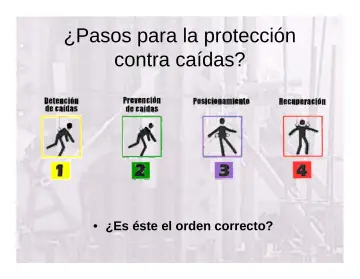

    ¿Pasos para la protección contra caídas?

    • ¿Es éste el orden correcto?
22. Slide 22

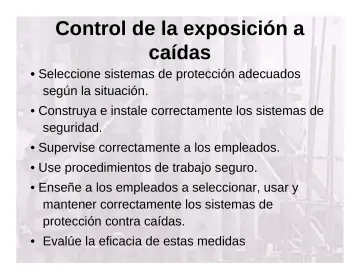

    Control de la exposición a caídas

    • Seleccione sistemas de protección adecuados según la situación.
    • Construya e instale correctamente los sistemas de seguridad.
    • Supervise correctamente a los empleados.
    • Use procedimientos de trabajo seguro.
    • Enseñe a los empleados a seleccionar, usar y mantener correctamente los sistemas de protección contra caídas.
    • Evalúe la eficacia de estas medidas
23. Slide 23

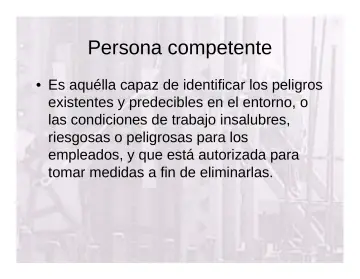

    Persona competente

    • Es aquélla capaz de identificar los peligros existentes y predecibles en el entorno, o las condiciones de trabajo insalubres, riesgosas o peligrosas para los empleados, y que está autorizada para tomar medidas a fin de eliminarlas.
24. Slide 24

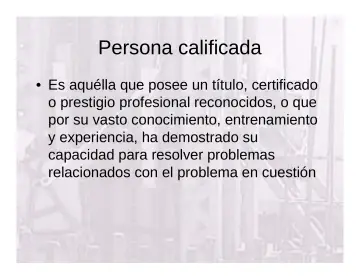

    Persona calificada

    • Es aquélla que posee un título, certificado o prestigio profesional reconocidos, o que por su vasto conocimiento, entrenamiento y experiencia, ha demostrado su capacidad para resolver problemas relacionados con el problema en cuestión
25. Slide 25

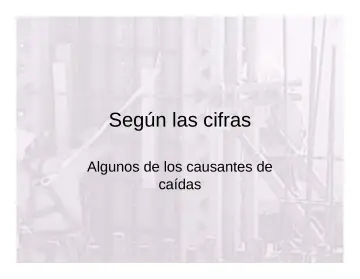

    Según las cifras

    • Algunos de los causantes de caídas
26. Slide 26

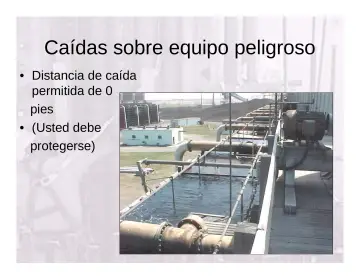

    Caídas sobre equipo peligroso

    • Distancia de caída permitida de 0 pies
    • (Usted debe protegerse)
27. Slide 27

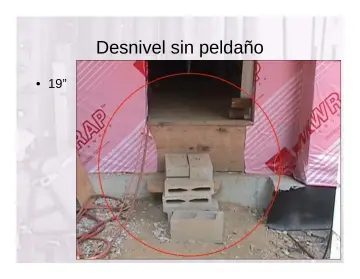

    Desnivel sin peldaño

    • 19”
28. Slide 28

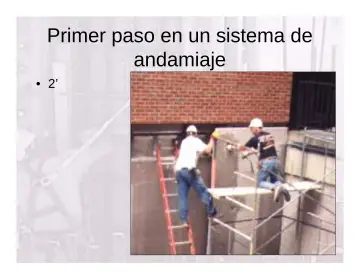

    Primer paso en un sistema de andamiaje

    • 2’
29. Slide 29

    Trabajo en moldes o reforzamiento de acero

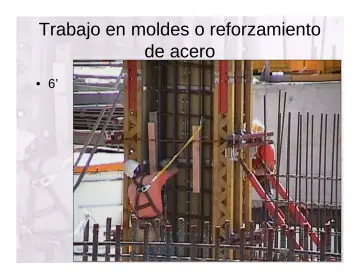

    • 6’
30. Slide 30

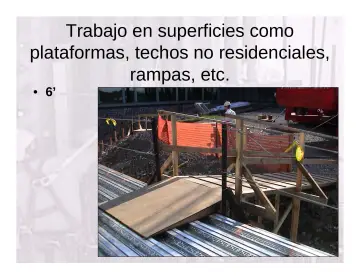

    • Trabajo en superficies como plataformas, techos no residenciales, rampas, etc.
    • 6’
31. Slide 31

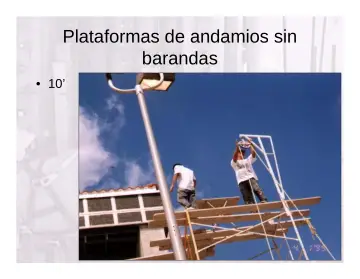

    Plataformas de andamios sin barandas

    • 10’

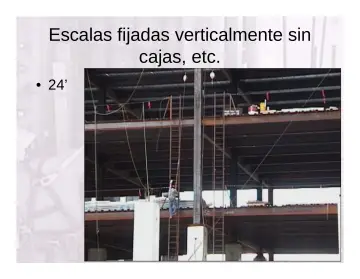

32. Slide 32
    • Escalas fijadas verticalmente sin cajas, etc.
    • 24’
33. Slide 33

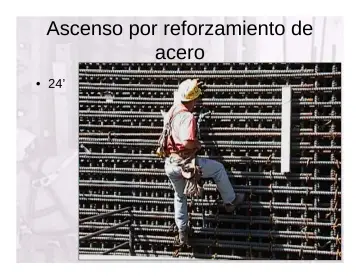

    Ascenso por reforzamiento de acero

    • 24’

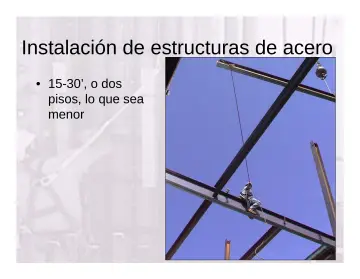

34. Slide 34

    Instalación de estructuras de acero

    • 15-30’, o dos pisos, lo que sea menor
35. Slide 35

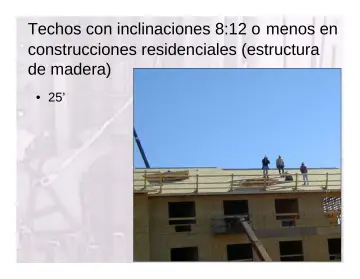

    • Techos con inclinaciones 8:12 o menos en construcciones residenciales (estructura de madera)
    • 25’

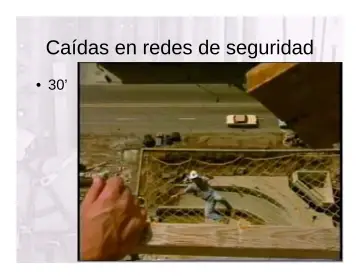

36. Slide 36

    Caídas en redes de seguridad

    • 30’

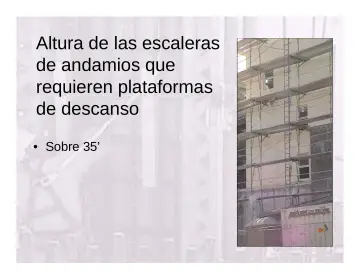

37. Slide 37

    Altura de las escaleras de andamios que requieren plataformas de descanso

    • Sobre 35’

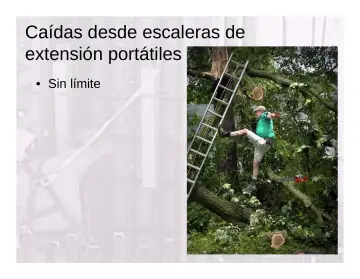

38. Slide 38

    Caídas desde escaleras de extensión portátiles

    • Sin límite
39. Slide 39

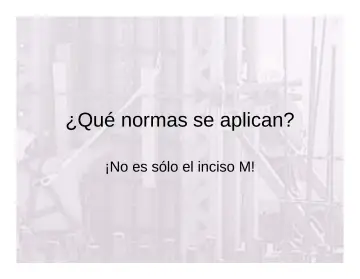

    ¿Qué normas se aplican?

    • ¡No es sólo el inciso M!
40. Slide 40

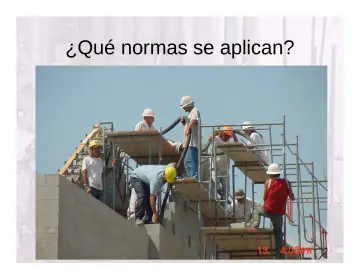

    ¿Qué normas se aplican?

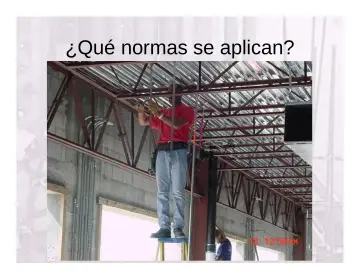

41. Slide 41

    ¿Qué normas se aplican?

42. Slide 42

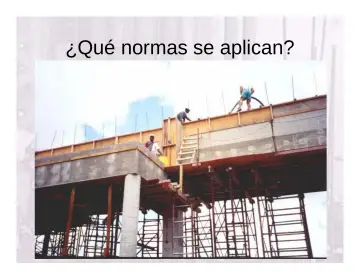

    ¿Qué normas se aplican?

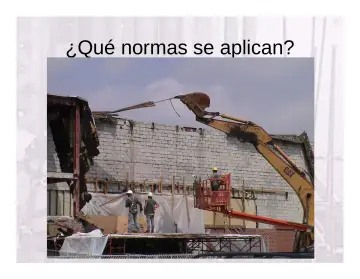

43. Slide 43

    ¿Qué normas se aplican?

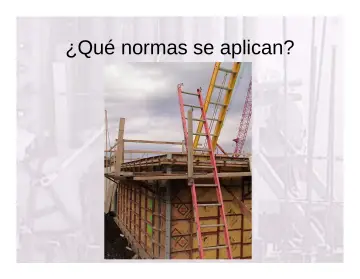

44. Slide 44

    ¿Qué normas se aplican?

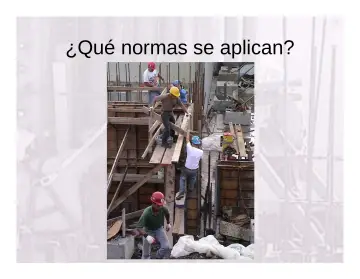

45. Slide 45

    ¿Qué normas se aplican?

46. Slide 46

    ¿Qué normas se aplican?

47. Slide 47

    ¿Qué normas se aplican?

48. Slide 48

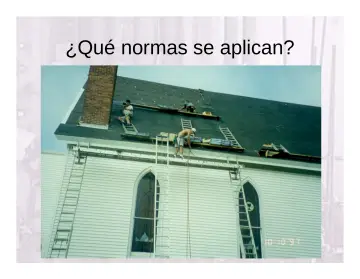

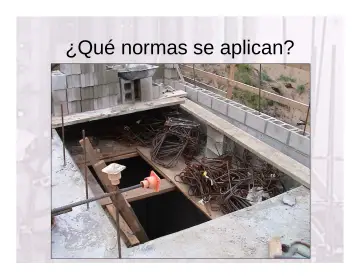

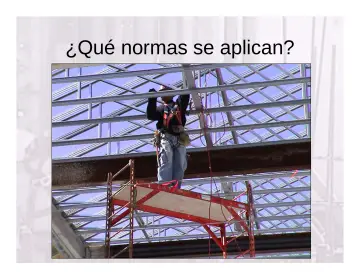

    ¿Qué normas se aplican?

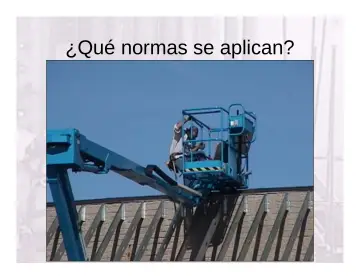

49. Slide 49

    ¿Qué normas se aplican?

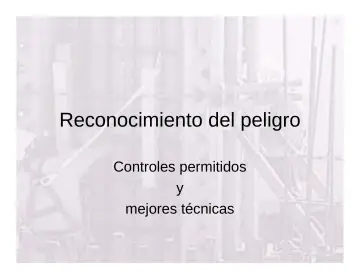

50. Slide 50

    Reconocimiento del peligro

    • Controles permitidos y mejores técnicas
51. Slide 51

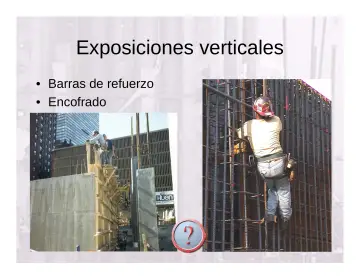

    Exposiciones verticales

    • Barras de refuerzo
    • Encofrado
52. Slide 52

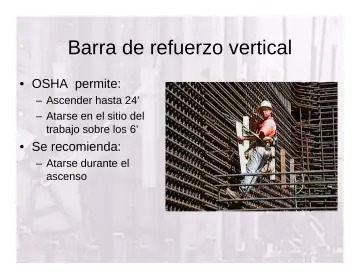

    Barra de refuerzo vertical

    • OSHA permite:
    • Ascender hasta 24’
    • Atarse en el sitio del trabajo sobre los 6’
    • Se recomienda:
    • Atarse durante el ascenso

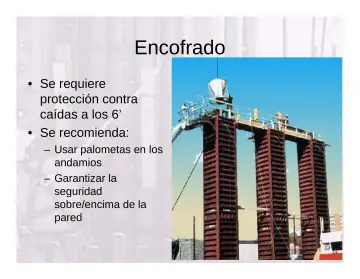

53. Slide 53

    Encofrado

    • Se requiere protección contra caídas a los 6’
    • Se recomienda:
    • Usar palometas en los andamios
    • Garantizar la seguridad sobre/encima de la pared

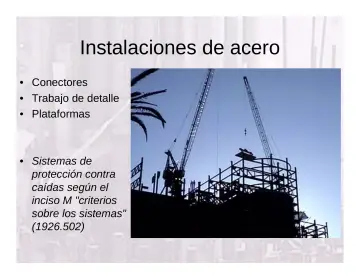

54. Slide 54

    Instalaciones de acero

    • Conectores
    • Trabajo de detalle
    • Plataformas
    • Sistemas de protección contra caídas según el inciso M "criterios sobre los sistemas"
    • (1926.502)

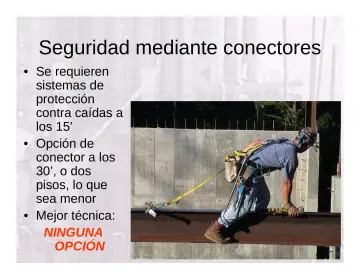

55. Slide 55

    Seguridad mediante conectores

    • Se requieren sistemas de protección contra caídas a los 15’
    • Opción de conector a los 30’, o dos pisos, lo que sea menor
    • Mejor técnica:
    • NINGUNA
    • OPCIÓN
56. Slide 56

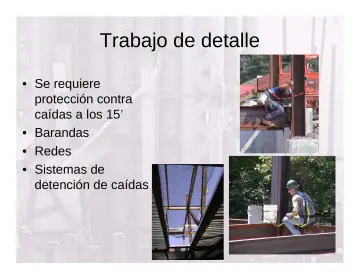

    Trabajo de detalle

    • Se requiere protección contra caídas a los 15’
    • Barandas
    • Redes
    • Sistemas de detención de caídas

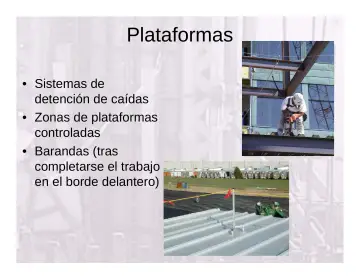

57. Slide 57

    Plataformas

    • Sistemas de detención de caídas
    • Zonas de plataformas controladas
    • Barandas (tras completarse el trabajo en el borde delantero)

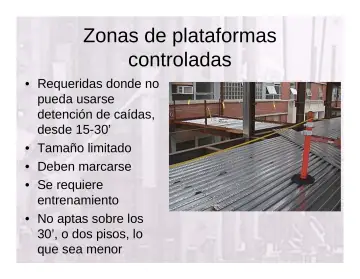

58. Slide 58

    Zonas de plataformas controladas

    • Requeridas donde no pueda usarse detención de caídas, desde 15-30’
    • Tamaño limitado
    • Deben marcarse
    • Se requiere entrenamiento
    • No aptas sobre los 30’, o dos pisos, lo que sea menor
59. Slide 59

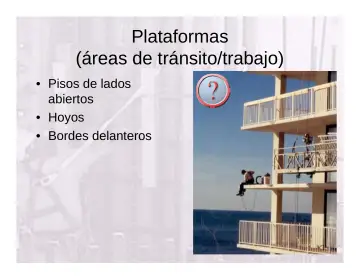

    Plataformas (áreas de tránsito/trabajo)

    • Pisos de lados abiertos
    • Hoyos
    • Bordes delanteros
60. Slide 60

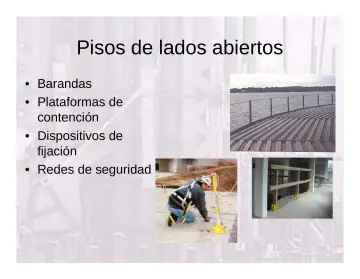

    Pisos de lados abiertos

    • Barandas
    • Plataformas de contención
    • Dispositivos de fijación
    • Redes de seguridad

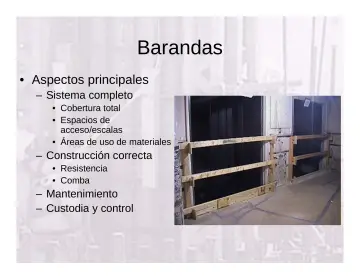

61. Slide 61

    Barandas

    • Aspectos principales
    • Sistema completo
    • Cobertura total
    • Espacios de acceso/escalas
    • Áreas de uso de materiales
    • Construcción correcta
    • Resistencia
    • Comba
    • Mantenimiento
    • Custodia y control

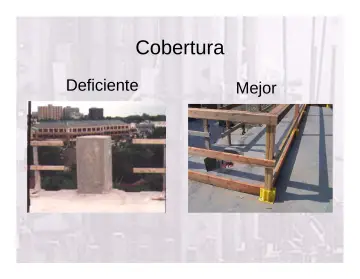

62. Slide 62

    Cobertura

    • Deficiente
    • Mejor

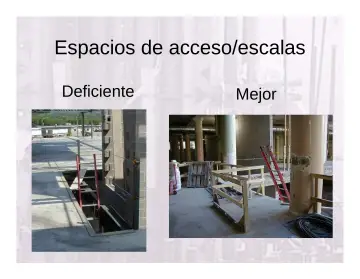

63. Slide 63

    Espacios de acceso/escalas

    • Deficiente
    • Mejor

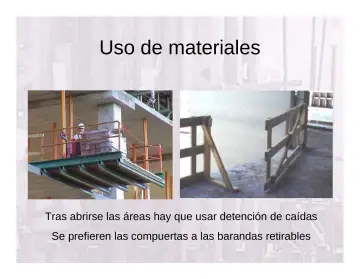

64. Slide 64

    Uso de materiales

    • Tras abrirse las áreas hay que usar detención de caídas
    • Se prefieren las compuertas a las barandas retirables
65. Slide 65

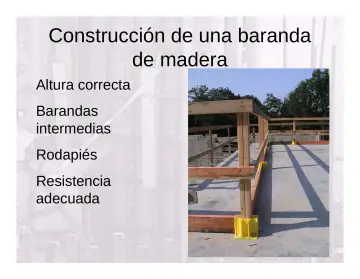

    Construcción de una baranda de madera

    • Altura correcta
    • Barandas intermedias
    • Rodapiés
    • Resistencia adecuada

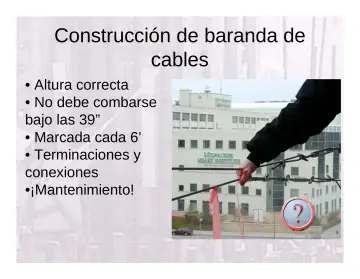

66. Slide 66

    Construcción de baranda de cables

    • Altura correcta
    • No debe combarse bajo las 39”
    • Marcada cada 6’
    • Terminaciones y conexiones
    • ¡Mantenimiento!
67. Slide 67

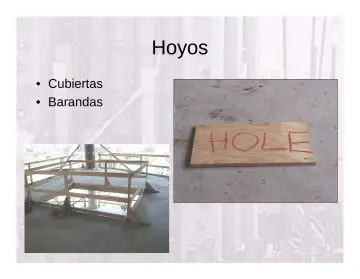

    Hoyos

    • Cubiertas
    • Barandas
68. Slide 68

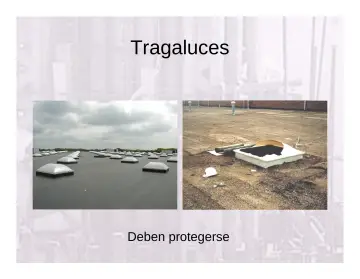

    Tragaluces

    • Deben protegerse

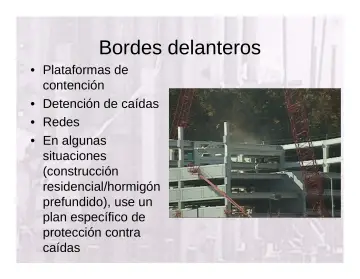

69. Slide 69

    Bordes delanteros

    • Plataformas de contención
    • Detención de caídas
    • Redes
    • En algunas situaciones (construcción residencial/hormigón prefundido), use un plan específico de protección contra caídas

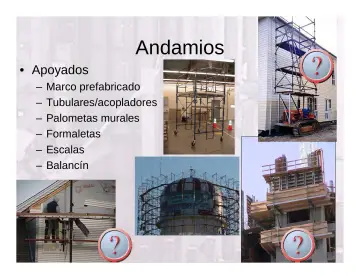

70. Slide 70

    Andamios

    • Apoyados
    • Marco prefabricado
    • Tubulares/acopladores
    • Palometas murales
    • Formaletas
    • Escalas
    • Balancín

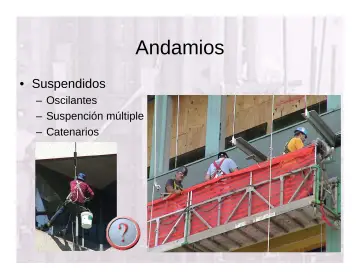

71. Slide 71

    Andamios

    • Suspendidos
    • Oscilantes
    • Suspención múltiple
    • Catenarios

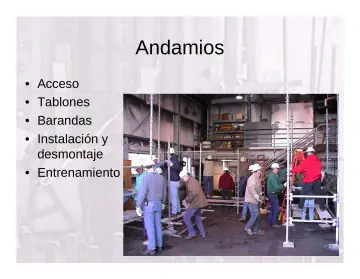

72. Slide 72

    Andamios

    • Acceso
    • Tablones
    • Barandas
    • Instalación y desmontaje
    • Entrenamiento
73. Slide 73

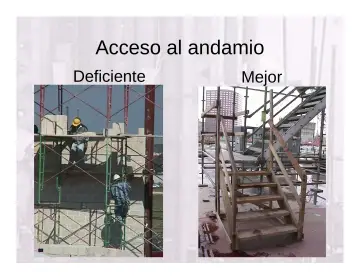

    Acceso al andamio

    • Deficiente
    • Mejor
74. Slide 74

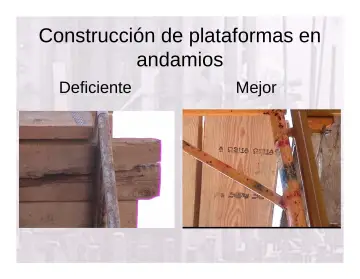

    Construcción de plataformas en andamios

    • Deficiente
    • Mejor
75. Slide 75

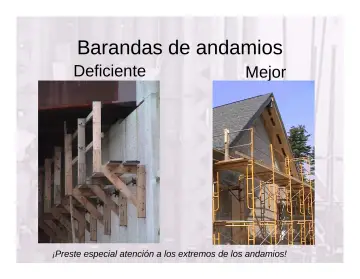

    Barandas de andamios

    • Deficiente
    • Mejor
    • ¡ Preste especial atención a los extremos de los andamios!
76. Slide 76

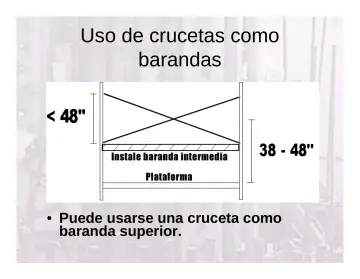

    Uso de crucetas como barandas

    • Puede usarse una cruceta como baranda superior.
77. Slide 77

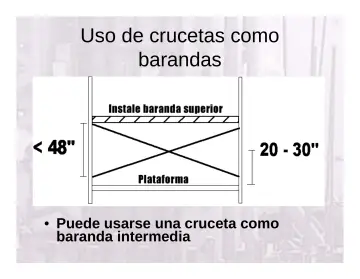

    Uso de crucetas como barandas

    • Puede usarse una cruceta como baranda intermedia
78. Slide 78

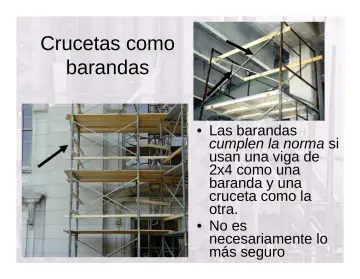

    Crucetas como barandas

    • Las barandas cumplen la norma si usan una viga de 2x4 como una baranda y una cruceta como la otra.
    • No es necesariamente lo más seguro
79. Slide 79

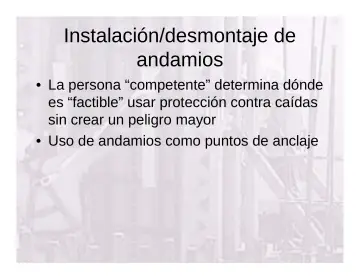

    Instalación/desmontaje de andamios

    • La persona “competente” determina dónde es “factible” usar protección contra caídas sin crear un peligro mayor
    • Uso de andamios como puntos de anclaje

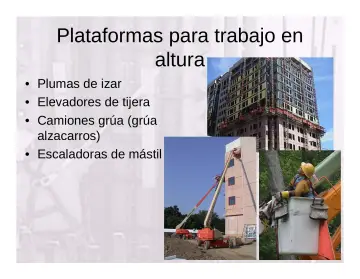

80. Slide 80

    Plataformas para trabajo en altura

    • Plumas de izar
    • Elevadores de tijera
    • Camiones grúa (grúa alzacarros)
    • Escaladoras de mástil

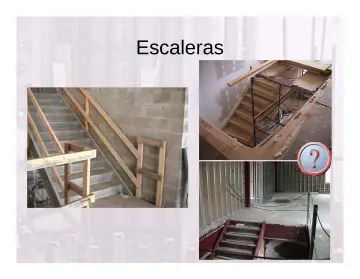

81. Slide 81

    Escaleras

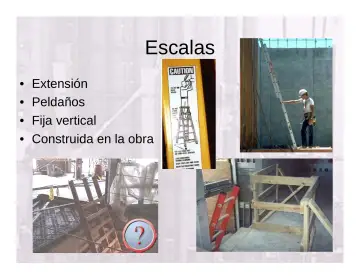

82. Slide 82

    Escalas

    • Extensión
    • Peldaños
    • Fija vertical
    • Construida en la obra

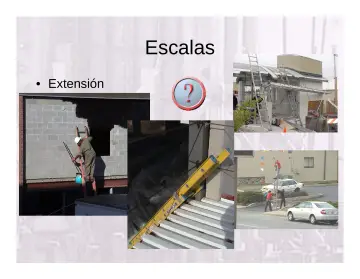

83. Slide 83

    Escalas

    • Extensión

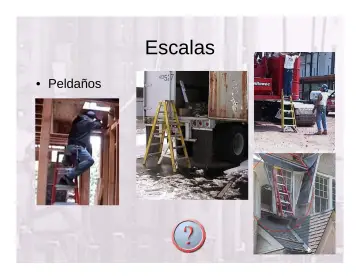

84. Slide 84

    Escalas

    • Peldaños
85. Slide 85

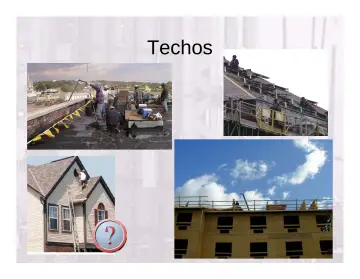

    Techos

86. Slide 86

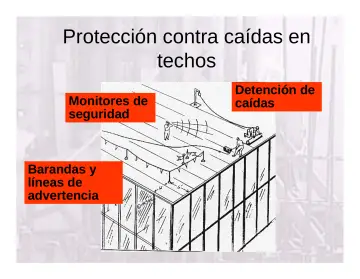

    Protección contra caídas en techos

    • Monitores de seguridad
    • Barandas y líneas de advertencia
    • Detención de caídas
87. Slide 87

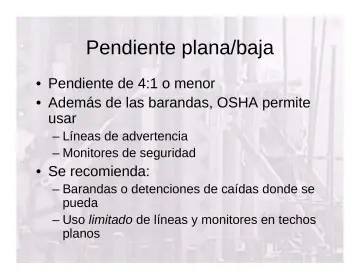

    Pendiente plana/baja

    • Pendiente de 4:1 o menor
    • Además de las barandas, OSHA permite usar
    • Líneas de advertencia
    • Monitores de seguridad
    • Se recomienda:
    • Barandas o detenciones de caídas donde se pueda
    • Uso limitado de líneas y monitores en techos planos
88. Slide 88

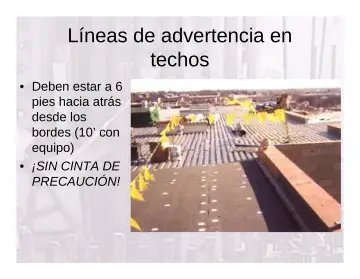

    Líneas de advertencia en techos

    • Deben estar a 6 pies hacia atrás desde los bordes (10’ con equipo)
    • ¡SIN CINTA DE PRECAUCIÓN!

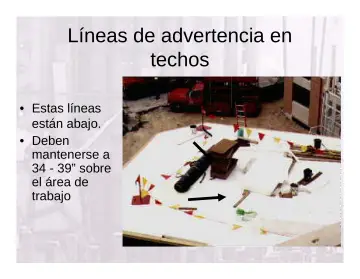

89. Slide 89

    Líneas de advertencia en techos

    • Estas líneas están abajo.
    • Deben mantenerse a 34 - 39” sobre el área de trabajo
90. Slide 90

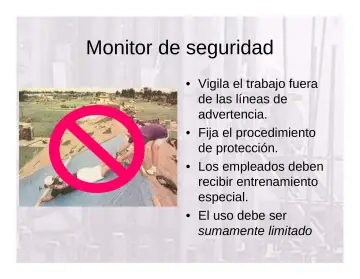

    Monitor de seguridad

    • Vigila el trabajo fuera de las líneas de advertencia.
    • Fija el procedimiento de protección.
    • Los empleados deben recibir entrenamiento especial.
    • El uso debe ser sumamente limitado
91. Slide 91

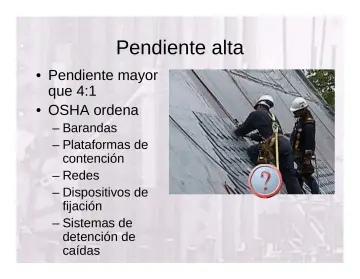

    Pendiente alta

    • Pendiente mayor que 4:1
    • OSHA ordena
    • Barandas
    • Plataformas de contención
    • Redes
    • Dispositivos de fijación
    • Sistemas de detención de caídas
92. Slide 92

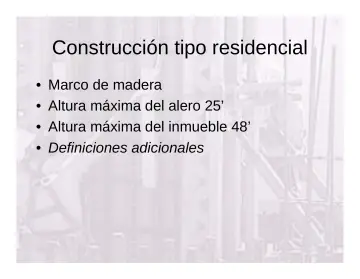

    Construcción tipo residencial

    • Marco de madera
    • Altura máxima del alero 25’
    • Altura máxima del inmueble 48’
    • Definiciones adicionales

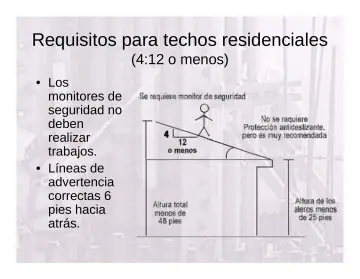

93. Slide 93

    Requisitos para techos residenciales

    • (4:12 o menos)
    • Los monitores de seguridad no deben realizar trabajos.
    • Líneas de advertencia correctas 6 pies hacia atrás.

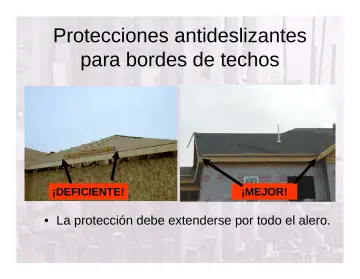

94. Slide 94

    Protecciones antideslizantes para bordes de techos

    • ¡DEFICIENTE!
    • ¡MEJOR!
    • La protección debe extenderse por todo el alero.

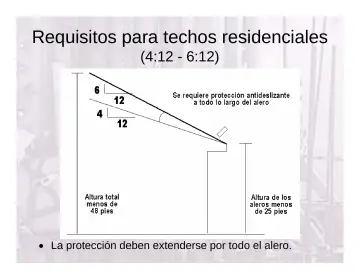

95. Slide 95

    Requisitos para techos residenciales

    • (4:12 - 6:12)
    • La protección deben extenderse por todo el alero.

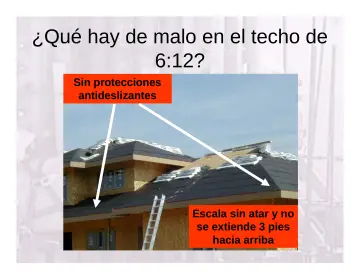

96. Slide 96

    ¿Qué hay de malo en el techo de 6:12?

    • Sin protecciones antideslizantes
    • Escala sin atar y no se extiende 3 pies hacia arriba

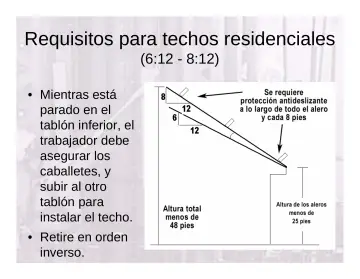

97. Slide 97

    Requisitos para techos residenciales

    • (6:12 - 8:12)
    • Mientras está parado en el tablón inferior, el trabajador debe asegurar los caballetes, y subir al otro tablón para instalar el techo.
    • Retire en orden inverso.

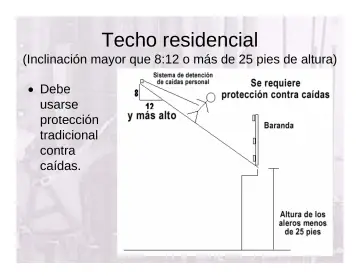

98. Slide 98

    Techo residencial

    • (Inclinación mayor que 8:12 o más de 25 pies de altura)
    • Debe
    • usarse protección tradicional contra caídas.
99. Slide 99

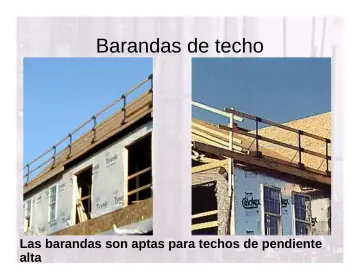

    Barandas de techo

    • Las barandas son aptas para techos de pendiente alta
100. Slide 100

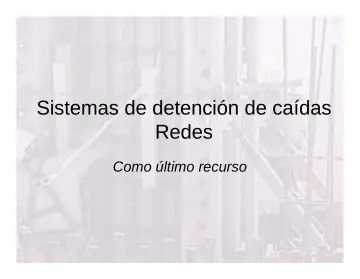

     Sistemas de detención de caídas

     • Redes
     • Como último recurso

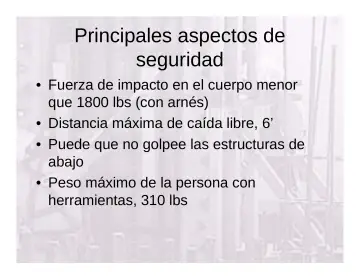

101. Slide 101

     Principales aspectos de seguridad

     • Fuerza de impacto en el cuerpo menor que 1800 lbs (con arnés)
     • Distancia máxima de caída libre, 6’
     • Puede que no golpee las estructuras de abajo
     • Peso máximo de la persona con herramientas, 310 lbs

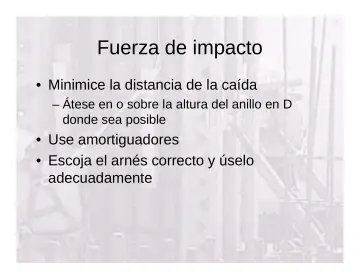

102. Slide 102

     Fuerza de impacto

     • Minimice la distancia de la caída
     • Átese en o sobre la altura del anillo en D donde sea posible
     • Use amortiguadores
     • Escoja el arnés correcto y úselo adecuadamente
103. Slide 103

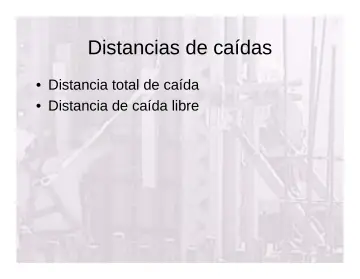

     Distancias de caídas

     • Distancia total de caída
     • Distancia de caída libre
104. Slide 104

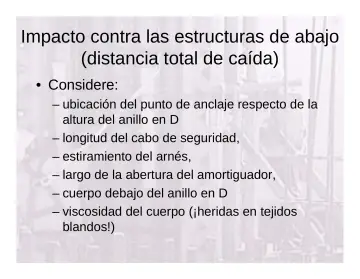

     Impacto contra las estructuras de abajo (distancia total de caída)

     • Considere:
     • ubicación del punto de anclaje respecto de la altura del anillo en D
     • longitud del cabo de seguridad,
     • estiramiento del arnés,
     • largo de la abertura del amortiguador,
     • cuerpo debajo del anillo en D
     • viscosidad del cuerpo (¡heridas en tejidos blandos!)

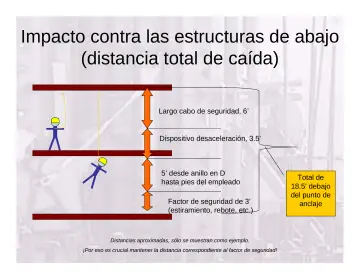

105. Slide 105

     Impacto contra las estructuras de abajo (distancia total de caída)

     • Largo cabo de seguridad, 6’
     • Dispositivo desaceleración, 3.5’
     • 5’ desde anillo en D hasta pies del empleado
     • Factor de seguridad de 3’ (estiramiento, rebote, etc.)
     • Distancias aproximadas; sólo se muestran como ejemplo.
     • ¡Por eso es crucial mantener la distancia correspondiente al factor de seguridad!
     • Total de 18.5’ debajo del punto de anclaje

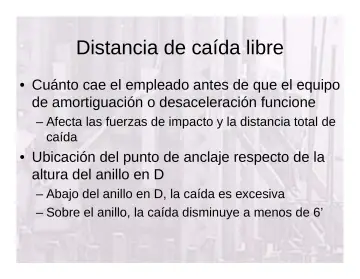

106. Slide 106

     Distancia de caída libre

     • Cuánto cae el empleado antes de que el equipo de amortiguación o desaceleración funcione
     • Afecta las fuerzas de impacto y la distancia total de caída
     • Ubicación del punto de anclaje respecto de la altura del anillo en D
     • Abajo del anillo en D, la caída es excesiva
     • Sobre el anillo, la caída disminuye a menos de 6’

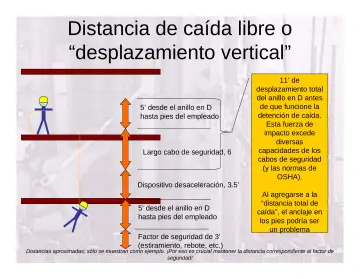

107. Slide 107

     Distancia de caída libre o “desplazamiento vertical”

     • 5’ desde el anillo en D hasta pies del empleado
     • Largo cabo de seguridad, 6
     • 11’ de desplazamiento total del anillo en D antes de que funcione la detención de caída.
     • Esta fuerza de impacto excede diversas capacidades de los cabos de seguridad
     • (y las normas de OSHA).
     • Dispositivo desaceleración, 3.5’
     • Factor de seguridad de 3’ (estiramiento, rebote, etc.)
     • Al agregarse a la “distancia total de caída”, el anclaje en los pies podría ser un problema
     • Distancias aproximadas; sólo se muestran como ejemplo. ¡Por eso es crucial mantener la distancia correspondiente al factor de seguridad!

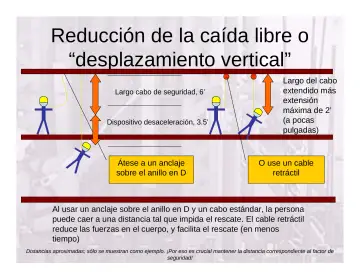

108. Slide 108

     Reducción de la caída libre o “desplazamiento vertical”

     • Largo cabo de seguridad, 6’
     • Dispositivo desaceleración, 3.5’
     • Átese a un anclaje sobre el anillo en D
     • Largo del cabo extendido más extensión máxima de 2’ (a pocas pulgadas)
     • O use un cable retráctil
     • Al usar un anclaje sobre el anillo en D y un cabo estándar, la persona puede caer a una distancia tal que impida el rescate. El cable retráctil reduce las fuerzas en el cuerpo, y facilita el rescate (en menos tiempo)
     • Distancias aproximadas; sólo se muestran como ejemplo. ¡Por eso es crucial mantener la distancia correspondiente al factor de seguridad!
109. Slide 109

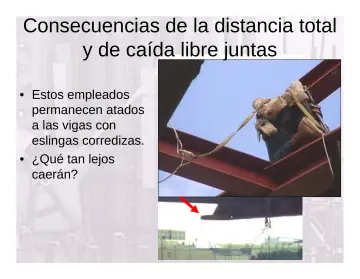

     Consecuencias de la distancia total y de caída libre juntas

     • Estos empleados permanecen atados a las vigas con eslingas corredizas.
     • ¿Qué tan lejos caerán?
110. Slide 110

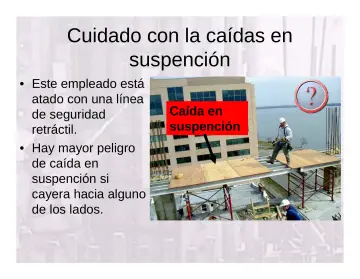

     Cuidado con la caídas en suspención

     • Este empleado está atado con una línea de seguridad retráctil.
     • Hay mayor peligro de caída en suspención si cayera hacia alguno de los lados.
     • Caída en suspención

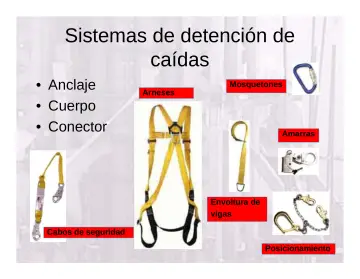

111. Slide 111

     Sistemas de detención de caídas

     • Anclaje
     • Cuerpo
     • Conector
     • Mosquetones
     • Arneses
     • Amarras
     • Envoltura de vigas
     • Cabos de seguridad
     • Posicionamiento
112. Slide 112

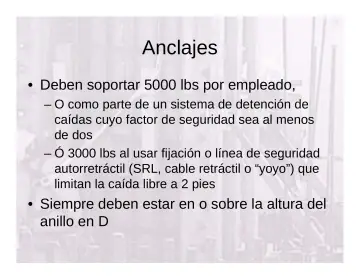

     Anclajes

     • Deben soportar 5000 lbs por empleado,
     • O como parte de un sistema de detención de caídas cuyo factor de seguridad sea al menos de dos
     • Ó 3000 lbs al usar fijación o línea de seguridad autorretráctil (SRL, cable retráctil o “yoyo”) que limitan la caída libre a 2 pies
     • Siempre deben estar en o sobre la altura del anillo en D
113. Slide 113

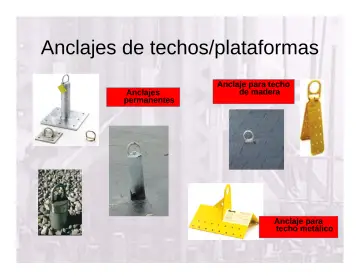

     Anclajes de techos/plataformas

     • Anclajes permanentes
     • Anclaje para techo de madera
     • Anclaje para techo metálico

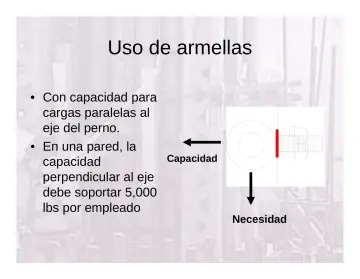

114. Slide 114

     Uso de armellas

     • Con capacidad para cargas paralelas al eje del perno.
     • En una pared, la capacidad perpendicular al eje debe soportar 5,000 lbs por empleado
     • Capacidad
     • Necesidad
115. Slide 115

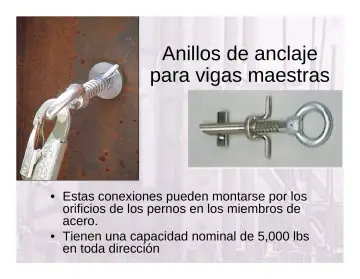

     Anillos de anclaje para vigas maestras

     • Estas conexiones pueden montarse por los orificios de los pernos en los miembros de acero.
     • Tienen una capacidad nominal de 5,000 lbs en toda dirección

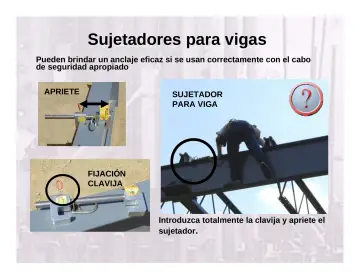

116. Slide 116

     Sujetadores para vigas

     • Pueden brindar un anclaje eficaz si se usan correctamente con el cabo de seguridad apropiado
     • APRIETE
     • SUJETADOR
     • PARA VIGA
     • FIJACIÓN CLAVIJA
     • Introduzca totalmente la clavija y apriete el sujetador .
117. Slide 117

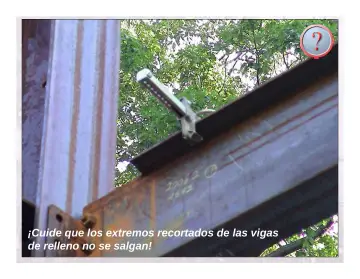

     • ¡Cuide que los extremos recortados de las vigas de relleno no se salgan!

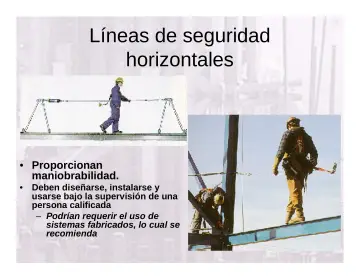

118. Slide 118

     Líneas de seguridad horizontales

     • Proporcionan maniobrabilidad.
     • Deben diseñarse, instalarse y usarse bajo la supervisión de una persona calificada
     • Podrían requerir el uso de sistemas fabricados, lo cual se recomienda

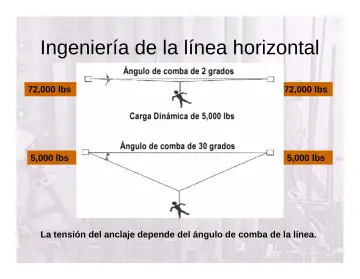

119. Slide 119

     Ingeniería de la línea horizontal

     • 72,000 lbs
     • 72,000 lbs
     • 5,000 lbs
     • 5,000 lbs
     • La tensión del anclaje depende del ángulo de comba de la línea.

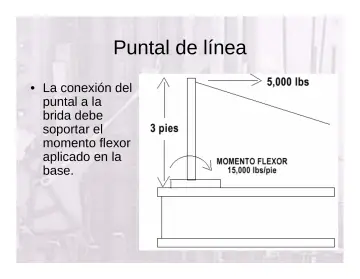

120. Slide 120

     Puntal de línea

     • La conexión del puntal a la brida debe soportar el momento flexor aplicado en la base.

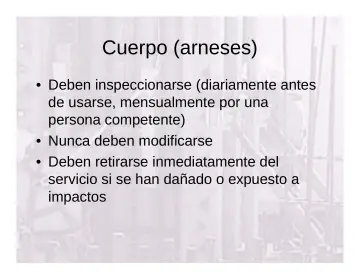

121. Slide 121

     Cuerpo (arneses)

     • Deben inspeccionarse (diariamente antes de usarse, mensualmente por una persona competente)
     • Nunca deben modificarse
     • Deben retirarse inmediatamente del servicio si se han dañado o expuesto a impactos
122. Slide 122

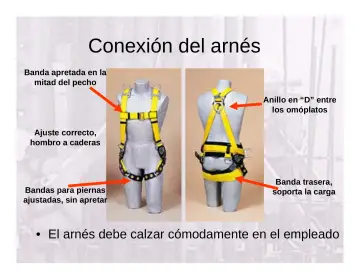

     Conexión del arnés

     • Banda apretada en la mitad del pecho
     • Anillo en “D” entre los omóplatos
     • Ajuste correcto, hombro a caderas
     • Bandas para piernas ajustadas, sin apretar
     • Banda trasera, soporta la carga
     • El arnés debe calzar cómodamente en el empleado
123. Slide 123

     El ajuste correcto es la clave

     • “Reglas prácticas”
     • Debe alcanzar el anillo en D con el pulgar
     • Máximo de cuatro dedos (planos) de huelgo en las piernas; bandas lo más alto y cómodas posible
     • La banda de pecho debe cruzar el pecho/esternón
     • Haga que un compañero revise si están torcidas, etc…

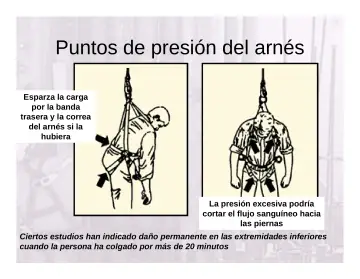

124. Slide 124

     Puntos de presión del arnés

     • Esparza la carga por la banda trasera y la correa del arnés si la hubiera
     • La presión excesiva podría cortar el flujo sanguíneo hacia las piernas
     • Ciertos estudios han indicado daño permanente en las extremidades inferiores cuando la persona ha colgado por más de 20 minutos
125. Slide 125

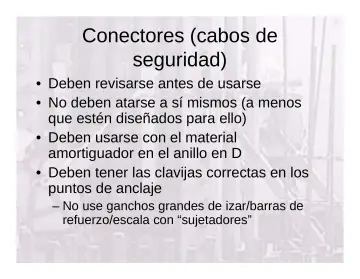

     Conectores (cabos de seguridad)

     • Deben revisarse antes de usarse
     • No deben atarse a sí mismos (a menos que estén diseñados para ello)
     • Deben usarse con el material amortiguador en el anillo en D
     • Deben tener las clavijas correctas en los puntos de anclaje
     • No use ganchos grandes de izar/barras de refuerzo/escala con “sujetadores”
126. Slide 126

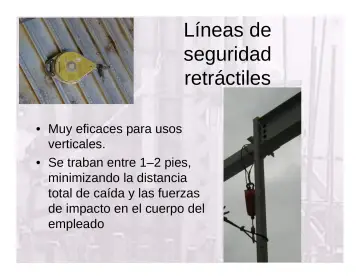

     Líneas de seguridad retráctiles

     • Muy eficaces para usos verticales.
     • Se traban entre 1–2 pies, minimizando la distancia total de caída y las fuerzas de impacto en el cuerpo del empleado
127. Slide 127

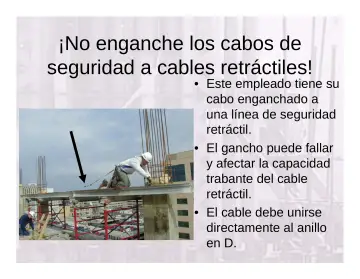

     ¡No enganche los cabos de seguridad a cables retráctiles!

     • Este empleado tiene su cabo enganchado a una línea de seguridad retráctil.
     • El gancho puede fallar y afectar la capacidad trabante del cable retráctil.
     • El cable debe unirse directamente al anillo en D.
128. Slide 128

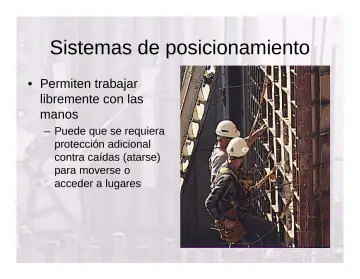

     Sistemas de posicionamiento

     • Permiten trabajar libremente con las manos
     • Puede que se requiera protección adicional contra caídas (atarse) para moverse o acceder a lugares
129. Slide 129

     Posicionamiento

130. Slide 130

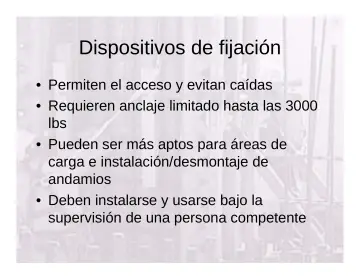

     Dispositivos de fijación

     • Permiten el acceso y evitan caídas
     • Requieren anclaje limitado hasta las 3000 lbs
     • Pueden ser más aptos para áreas de carga e instalación/desmontaje de andamios
     • Deben instalarse y usarse bajo la supervisión de una persona competente
131. Slide 131

     Fijación contra caídas

     • Línea de fijación
     • Borde
     • La fijación contra caídas se usa para que el empleado no llegue al borde.
     • El empleado está usando básicamente una correa corta.
     • Si puede alcanzar el borde y caer, deberá usar detención de caídas.

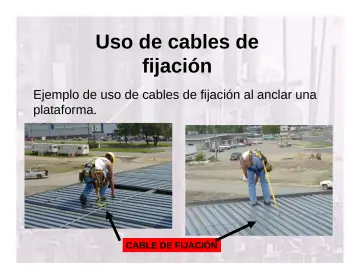

132. Slide 132

     Uso de cables de fijación

     • Ejemplo de uso de cables de fijación al anclar una plataforma.
     • CABLE DE FIJACIÓN

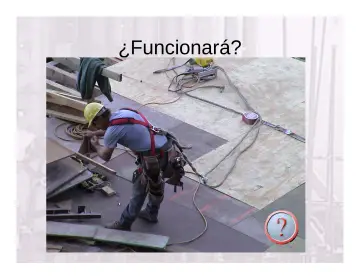

133. Slide 133

     ¿Funcionará?

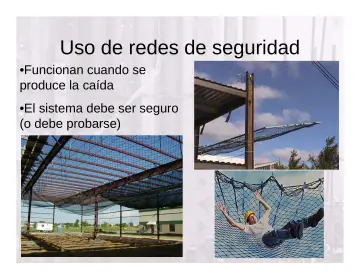

134. Slide 134

     Uso de redes de seguridad

     • Funcionan cuando se produce la caída
     • El sistema debe ser seguro (o debe probarse)
135. Slide 135

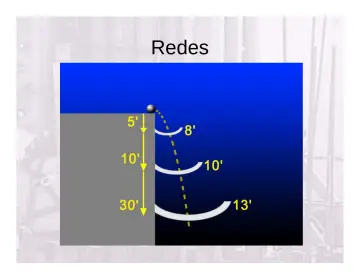

     Redes

136. Slide 136

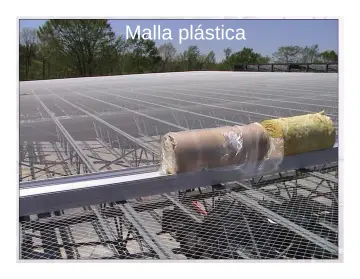

     Malla plástica

137. Slide 137

     Planificación de un rescate

     • ¿El peor escenario?
138. Slide 138

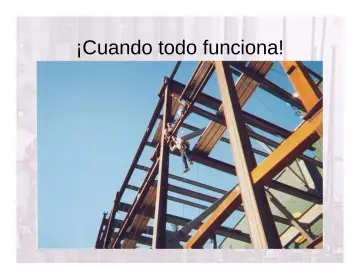

     ¡Cuando todo funciona!

139. Slide 139

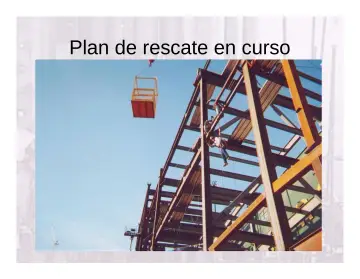

     Plan de rescate en curso

140. Slide 140

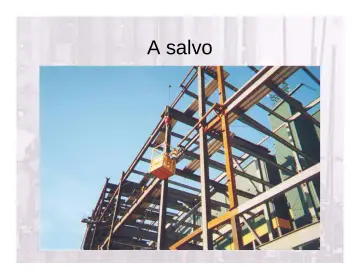

     A salvo

141. Slide 141

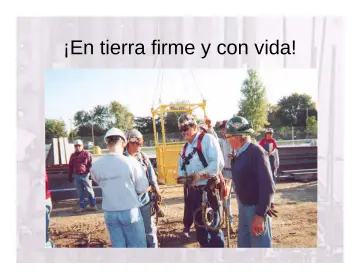

     ¡En tierra firme y con vida!

142. Slide 142

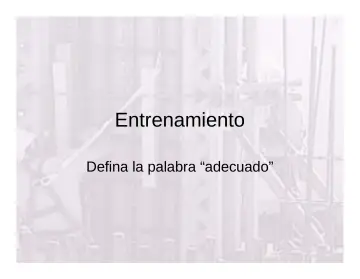

     Entrenamiento

     • Defina la palabra “adecuado”
143. Slide 143

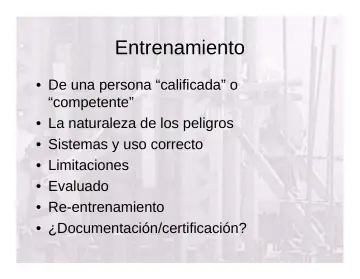

     Entrenamiento

     • De una persona “calificada” o “competente”
     • La naturaleza de los peligros
     • Sistemas y uso correcto
     • Limitaciones
     • Evaluado
     • Re-entrenamiento
     • ¿Documentación/certificación?
144. Slide 144

     Salón de clases

145. Slide 145

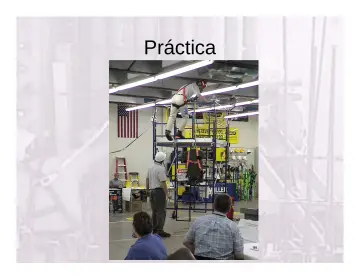

     Práctica

146. Slide 146

     En terreno

147. Slide 147

     Planificación de protección contra caídas

     • Las mejores técnicas indican que la protección contra caídas es parte integral del proceso de planificación de un proyecto, desde su capacidad de construcción hasta la instalación de los sistemas, su uso y mantenimiento
     • Un proyecto no será seguro sino hasta que se haya incorporado la protección contra caídas en todas las fases de su construcción
     • La planificación mantendrá a los empleados seguros y minimizará la responsabilidad jurídica de todos los participantes
