1. Slide 1

   ZANJAS Y EXCAVACIONES

   • OSHA - SUSAN HARWOOD TRAINING GRANT
2. Slide 2

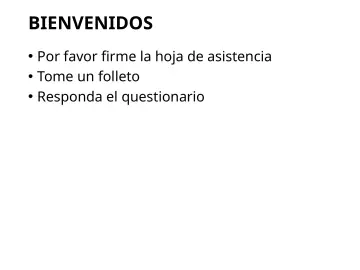

   BIENVENIDOS

   • Por favor firme la hoja de asistencia
   • Tome un folleto
   • Responda el questionario
3. Slide 3

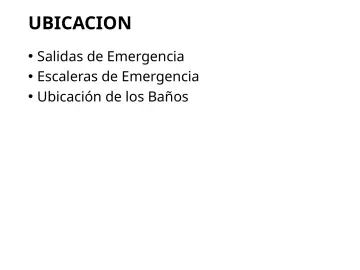

   UBICACION

   • Salidas de Emergencia
   • Escaleras de Emergencia
   • Ubicación de los Baños

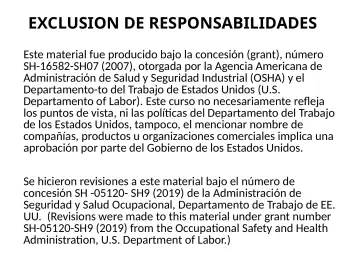

4. Slide 4

   EXCLUSION DE RESPONSABILIDADES

   • Este material fue producido bajo la concesión (grant), número SH-16582-SH07 (2007), otorgada por la Agencia Americana de Administración de Salud y Seguridad Industrial (OSHA) y el Departamento-to del Trabajo de Estados Unidos (U.S. Departamento of Labor). Este curso no necesariamente refleja los puntos de vista, ni las políticas del Departamento del Trabajo de los Estados Unidos, tampoco, el mencionar nombre de compañías, productos u organizaciones comerciales implica una aprobación por parte del Gobierno de los Estados Unidos.
   • Se hicieron revisiones a este material bajo el número de concesión SH -05120- SH9 (2019) de la Administración de Seguridad y Salud Ocupacional, Departamento de Trabajo de EE. UU. (Revisions were made to this material under grant number SH-05120-SH9 (2019) from the Occupational Safety and Health Administration, U.S. Department of Labor.)
5. Slide 5

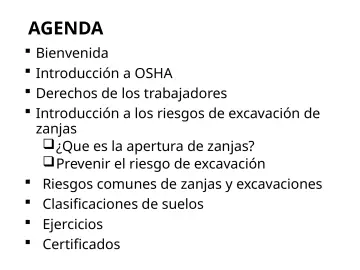

   AGENDA

   • Bienvenida
   • Introducción a OSHA
   • Derechos de los trabajadores
   • Introducción a los riesgos de excavación de zanjas
   • ¿Que es la apertura de zanjas?
   • Prevenir el riesgo de excavación
   • Riesgos comunes de zanjas y excavaciones
   • Clasificaciones de suelos
   • Ejercicios
   • Certificados

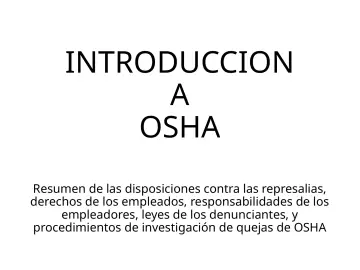

6. Slide 6

   INTRODUCCION

   • OSHA
   • Resumen de las disposiciones contra las represalias, derechos de los empleados, responsabilidades de los empleadores, leyes de los denunciantes, y procedimientos de investigación de quejas de OSHA

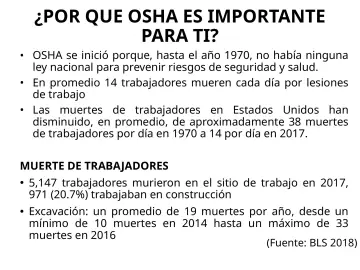

7. Slide 7

   ¿POR QUE OSHA ES IMPORTANTE PARA TI?

   • OSHA se inició porque, hasta el año 1970, no había ninguna ley nacional para prevenir riesgos de seguridad y salud.
   • En promedio 14 trabajadores mueren cada día por lesiones de trabajo
   • Las muertes de trabajadores en Estados Unidos han disminuido, en promedio, de aproximadamente 38 muertes de trabajadores por día en 1970 a 14 por día en 2017.
   • MUERTE DE TRABAJADORES
   • 5,147 trabajadores murieron en el sitio de trabajo en 2017, 971 (20.7%) trabajaban en construcción
   • Excavación: un promedio de 19 muertes por año, desde un mínimo de 10 muertes en 2014 hasta un máximo de 33 muertes en 2016
   • (Fuente: BLS 2018)

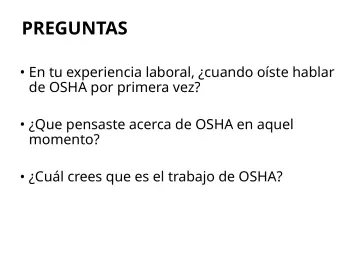

8. Slide 8

   PREGUNTAS

   • En tu experiencia laboral, ¿cuando oíste hablar de OSHA por primera vez?
   • ¿Que pensaste acerca de OSHA en aquel momento?
   • ¿Cuál crees que es el trabajo de OSHA?

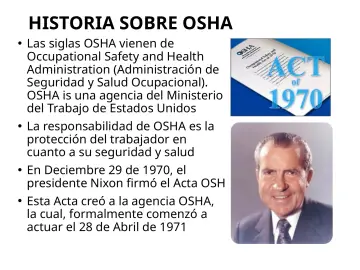

9. Slide 9

   HISTORIA SOBRE OSHA

   • Las siglas OSHA vienen de Occupational Safety and Health Administration (Administración de Seguridad y Salud Ocupacional). OSHA is una agencia del Ministerio del Trabajo de Estados Unidos
   • La responsabilidad de OSHA es la protección del trabajador en cuanto a su seguridad y salud
   • En Deciembre 29 de 1970, el presidente Nixon firmó el Acta OSH
   • Esta Acta creó a la agencia OSHA, la cual, formalmente comenzó a actuar el 28 de Abril de 1971

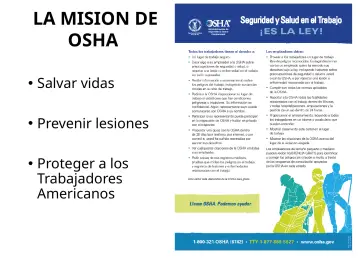

10. Slide 10

    LA MISION DE OSHA

    • Salvar vidas
    • Prevenir lesiones
    • Proteger a los Trabajadores Americanos

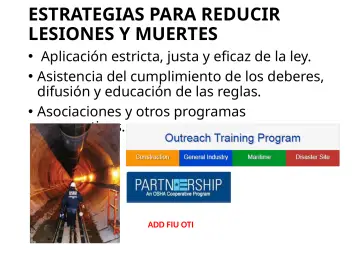

11. Slide 11

    ESTRATEGIAS PARA REDUCIR LESIONES Y MUERTES

    • Aplicación estricta, justa y eficaz de la ley.
    • Asistencia del cumplimiento de los deberes, difusión y educación de las reglas.
    • Asociaciones y otros programas cooperativos.
    • ADD FIU OTI
12. Slide 12

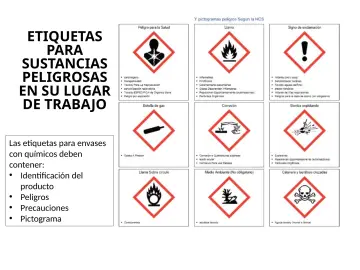

    ETIQUETAS

    • PARA SUSTANCIAS
    • PELIGROSAS
    • EN SU LUGAR
    • DE TRABAJO
    • Las etiquetas para envases con químicos deben contener:
    • Identificación del producto
    • Peligros
    • Precauciones
    • Pictograma

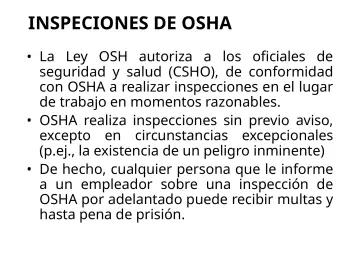

13. Slide 13

    INSPECIONES DE OSHA

    • La Ley OSH autoriza a los oficiales de seguridad y salud (CSHO), de conformidad con OSHA a realizar inspecciones en el lugar de trabajo en momentos razonables.
    • OSHA realiza inspecciones sin previo aviso, excepto en circunstancias excepcionales (p.ej., la existencia de un peligro inminente)
    • De hecho, cualquier persona que le informe a un empleador sobre una inspección de OSHA por adelantado puede recibir multas y hasta pena de prisión.

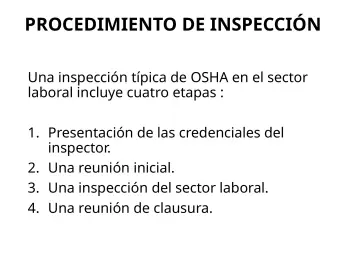

14. Slide 14

    PROCEDIMIENTO DE INSPECCIÓN

    • Una inspección típica de OSHA en el sector laboral incluye cuatro etapas :
    • 1. Presentación de las credenciales del inspector.
    • 2. Una reunión inicial.
    • 3. Una inspección del sector laboral.
    • 4. Una reunión de clausura.

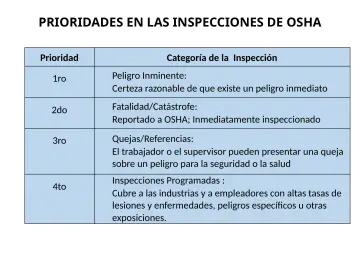

15. Slide 15

    PRIORIDADES EN LAS INSPECCIONES DE OSHA

    • Prioridad
    • Categoría de la Inspección
    • 1ro
    • Peligro Inminente:
    • Certeza razonable de que existe un peligro inmediato
    • 2do
    • Fatalidad/Catástrofe:
    • Reportado a OSHA; Inmediatamente inspeccionado
    • 3ro
    • Quejas/Referencias:
    • El trabajador o el supervisor pueden presentar una queja sobre un peligro para la seguridad o la salud
    • 4to
    • Inspecciones Programadas :
    • Cubre a las industrias y a empleadores con altas tasas de lesiones y enfermedades, peligros específicos u otras exposiciones.

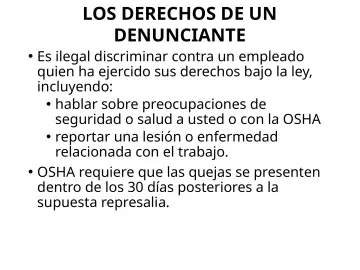

16. Slide 16

    LOS DERECHOS DE UN DENUNCIANTE

    • Es ilegal discriminar contra un empleado quien ha ejercido sus derechos bajo la ley, incluyendo:
    • hablar sobre preocupaciones de seguridad o salud a usted o con la OSHA
    • reportar una lesión o enfermedad relacionada con el trabajo.
    • OSHA requiere que las quejas se presenten dentro de los 30 días posteriores a la supuesta represalia.

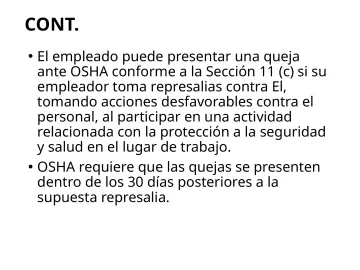

17. Slide 17

    CONT.

    • El empleado puede presentar una queja ante OSHA conforme a la Sección 11 (c) si su empleador toma represalias contra El, tomando acciones desfavorables contra el personal, al participar en una actividad relacionada con la protección a la seguridad y salud en el lugar de trabajo.
    • OSHA requiere que las quejas se presenten dentro de los 30 días posteriores a la supuesta represalia.

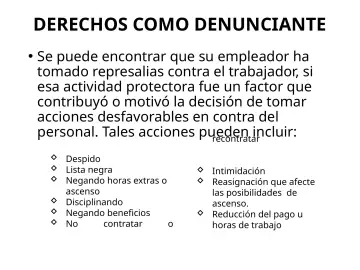

18. Slide 18

    DERECHOS COMO DENUNCIANTE

    • Se puede encontrar que su empleador ha tomado represalias contra el trabajador, si esa actividad protectora fue un factor que contribuyó o motivó la decisión de tomar acciones desfavorables en contra del personal. Tales acciones pueden
    • incluir:
    • recontratar
    • Despido
    • Lista negra
    • Negando horas extras o ascenso
    • Disciplinando
    • Negando beneficios
    • No
    • contratar
    • Intimidación
    • Reasignación que afecte las posibilidades de ascenso.
    • Reducción del pago u horas de trabajo

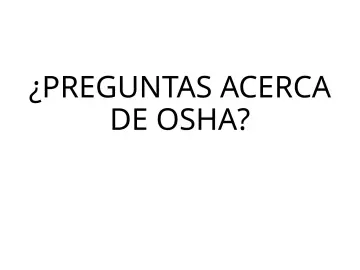

19. Slide 19

    ¿PREGUNTAS ACERCA

    • DE OSHA?

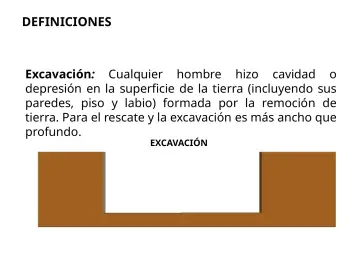

20. Slide 20

    DEFINICIONES

    • Excavación: Cualquier hombre hizo cavidad o depresión en la superficie de la tierra (incluyendo sus paredes, piso y labio) formada por la remoción de tierra. Para el rescate y la excavación es más ancho que profundo.
    • EXCAVACIÓN
21. Slide 21

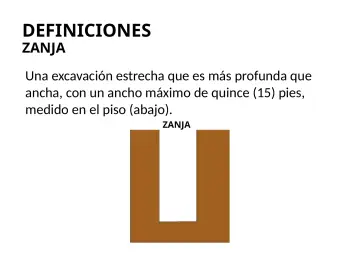

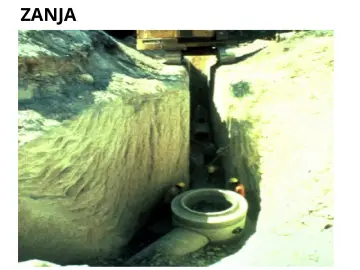

    DEFINICIONES

    • ZANJA
    • Una excavación estrecha que es más profunda que ancha, con un ancho máximo de quince (15) pies, medido en el piso (abajo).
    • ZANJA

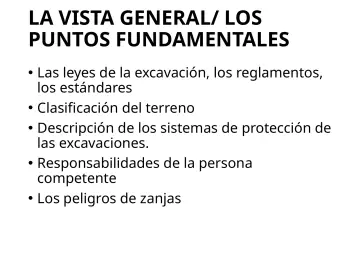

22. Slide 22

    LA VISTA GENERAL/ LOS PUNTOS FUNDAMENTALES

    • Las leyes de la excavación, los reglamentos, los estándares
    • Clasificación del terreno
    • Descripción de los sistemas de protección de las excavaciones.
    • Responsabilidades de la persona competente
    • Los peligros de zanjas

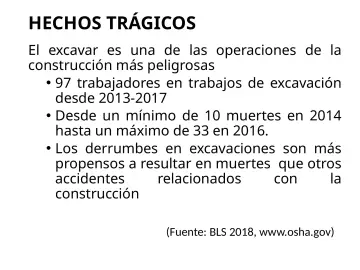

23. Slide 23

    HECHOS TRÁGICOS

    • El excavar es una de las operaciones de la construcción más peligrosas
    • 97 trabajadores en trabajos de excavación desde 2013-2017
    • Desde un mínimo de 10 muertes en 2014 hasta un máximo de 33 en 2016.
    • Los derrumbes en excavaciones son más propensos a resultar en muertes que otros accidentes
    • relacionados
    • con la construcción
    • (Fuente: BLS 2018, www.osha.gov)

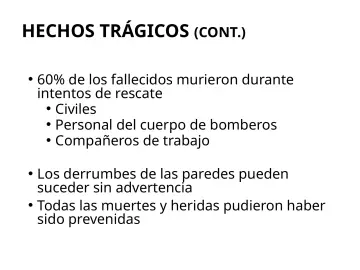

24. Slide 24

    HECHOS TRÁGICOS (CONT.)

    • 60% de los fallecidos murieron durante intentos de rescate
    • Civiles
    • Personal del cuerpo de bomberos
    • Compañeros de trabajo
    • Los derrumbes de las paredes pueden suceder sin advertencia
    • Todas las muertes y heridas pudieron haber sido prevenidas

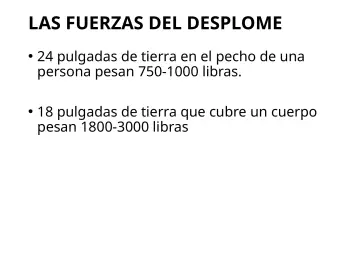

25. Slide 25

    LAS FUERZAS DEL DESPLOME

    • 24 pulgadas de tierra en el pecho de una persona pesan 750-1000 libras.
    • 18 pulgadas de tierra que cubre un cuerpo pesan 1800-3000 libras

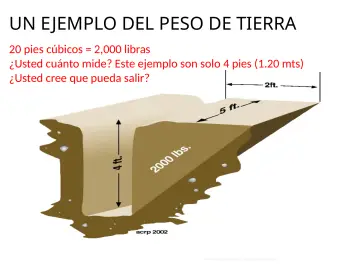

26. Slide 26

    UN EJEMPLO DEL PESO DE TIERRA

    • 20 pies cúbicos = 2,000 libras
    • ¿Usted cuánto mide? Este ejemplo son solo 4 pies (1.20 mts) ¿Usted cree que pueda salir?
    • © ACR Publications Used By Permission

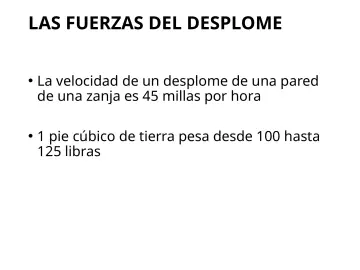

27. Slide 27

    LAS FUERZAS DEL DESPLOME

    • La velocidad de un desplome de una pared de una zanja es 45 millas por hora
    • 1 pie cúbico de tierra pesa desde 100 hasta 125 libras

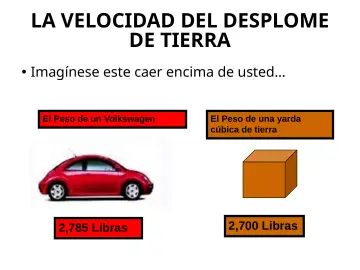

28. Slide 28

    LA VELOCIDAD DEL DESPLOME DE TIERRA

    • Imagínese este caer encima de usted…
    • El Peso de un Volkswagen
    • 2,785 Libras
    • El Peso de una yarda cúbica de tierra
    • 2,700 Libras

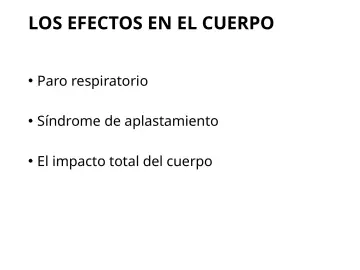

29. Slide 29

    LOS EFECTOS EN EL CUERPO

    • Paro respiratorio
    • Síndrome de aplastamiento
    • El impacto total del cuerpo

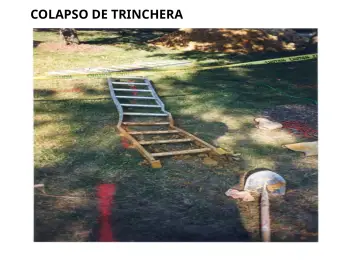

30. Slide 30

    COLAPSO DE TRINCHERA

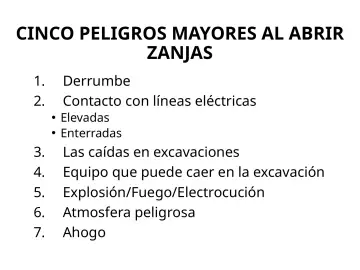

31. Slide 31

    CINCO PELIGROS MAYORES AL ABRIR ZANJAS

    • Derrumbe
    • Contacto con líneas eléctricas
    • Elevadas
    • Enterradas
    • Las caídas en excavaciones
    • Equipo que puede caer en la excavación Explosión/Fuego/Electrocución Atmosfera peligrosa
    • Ahogo

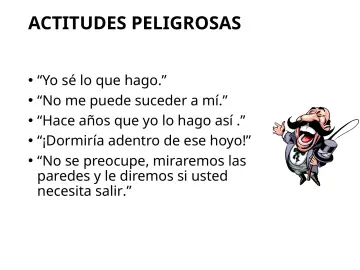

32. Slide 32

    ACTITUDES PELIGROSAS

    • “Yo sé lo que hago.”
    • “No me puede suceder a mí.”
    • “Hace años que yo lo hago así .”
    • “¡Dormiría adentro de ese hoyo!”
    • “No se preocupe, miraremos las paredes y le diremos si usted necesita salir.”

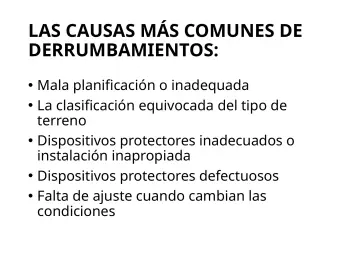

33. Slide 33

    LAS CAUSAS MÁS COMUNES DE DERRUMBAMIENTOS:

    • Mala planificación o inadequada
    • La clasificación equivocada del tipo de terreno
    • Dispositivos protectores inadecuados o instalación inapropiada
    • Dispositivos protectores defectuosos
    • Falta de ajuste cuando cambian las condiciones

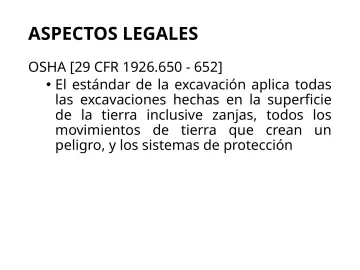

34. Slide 34

    ASPECTOS LEGALES

    • OSHA [29 CFR 1926.650 - 652]
    • El estándar de la excavación aplica todas las excavaciones hechas en la superficie de la tierra inclusive zanjas, todos los movimientos de tierra que crean un peligro, y los sistemas de protección

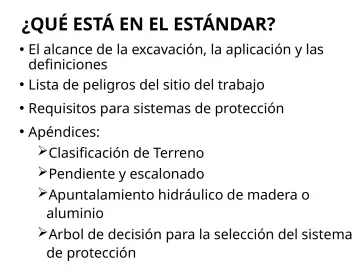

35. Slide 35

    ¿QUÉ ESTÁ EN EL ESTÁNDAR?

    • El alcance de la excavación, la aplicación y las definiciones
    • Lista de peligros del sitio del trabajo
    • Requisitos para sistemas de protección
    • Apéndices:
    • Clasificación de Terreno
    • Pendiente y escalonado
    • Apuntalamiento hidráulico de madera o aluminio
    • Arbol de decisión para la selección del sistema de protección

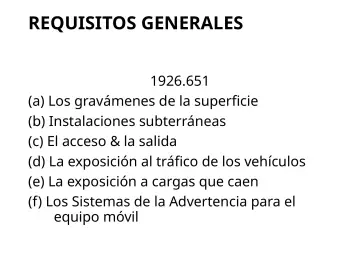

36. Slide 36

    REQUISITOS GENERALES

    • 1926.651
    • (a) Los gravámenes de la superficie
    • (b) Instalaciones subterráneas
    • (c) El acceso & la salida
    • (d) La exposición al tráfico de los vehículos
    • (e) La exposición a cargas que caen
    • (f) Los Sistemas de la Advertencia para el equipo móvil

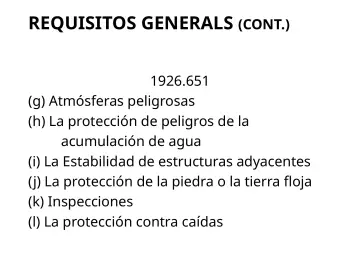

37. Slide 37

    REQUISITOS GENERALS (CONT.)

    • 1926.651
    • (g) Atmósferas peligrosas

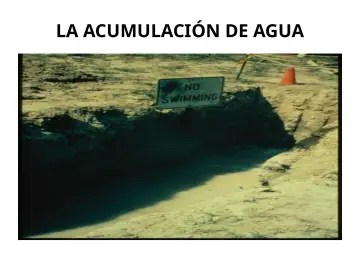

    • (h) La protección de peligros de la acumulación de agua
    • (i) La Estabilidad de estructuras adyacentes
    • (j) La protección de la piedra o la tierra floja
    • (k) Inspecciones
    • (l) La protección contra caídas
38. Slide 38

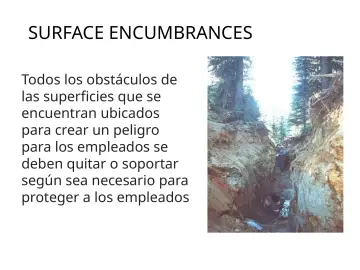

    SURFACE ENCUMBRANCES

    • Todos los obstáculos de las superficies que se encuentran ubicados para crear un peligro para los empleados se deben quitar o soportar según sea necesario para proteger a los empleados

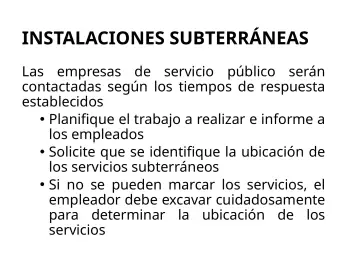

39. Slide 39

    INSTALACIONES SUBTERRÁNEAS

    • Las empresas de servicio público serán contactadas según los tiempos de respuesta establecidos
    • Planifique el trabajo a realizar e informe a los empleados
    • Solicite que se identifique la ubicación de los servicios subterráneos
    • Si no se pueden marcar los servicios, el empleador debe excavar cuidadosamente para determinar la ubicación de los servicios

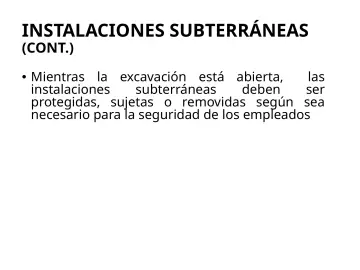

40. Slide 40

    INSTALACIONES SUBTERRÁNEAS

    • (CONT.)
    • Mientras la excavación está abierta, las instalaciones
    • subterráneas
    • deben
    • ser
    • protegidas, sujetas o removidas según sea necesario para la seguridad de los empleados

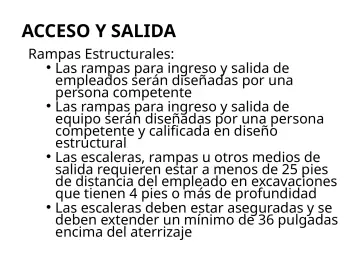

41. Slide 41

    ACCESO Y SALIDA

    • Rampas Estructurales:
    • Las rampas para ingreso y salida de empleados serán diseñadas por una persona competente
    • Las rampas para ingreso y salida de equipo serán diseñadas por una persona competente y calificada en diseño estructural
    • Las escaleras, rampas u otros medios de salida requieren estar a menos de 25 pies de distancia del empleado en excavaciones que tienen 4 pies o más de profundidad
    • Las escaleras deben estar aseguradas y se deben extender un mínimo de 36 pulgadas encima del aterrizaje

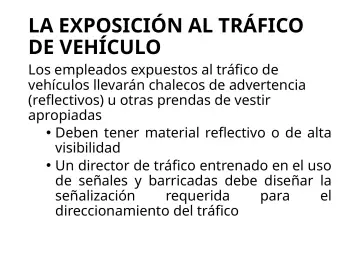

42. Slide 42

    LA EXPOSICIÓN AL TRÁFICO DE VEHÍCULO

    • Los empleados expuestos al tráfico de vehículos llevarán chalecos de advertencia
    • (reflectivos) u otras prendas de vestir apropiadas
    • Deben tener material reflectivo o de alta visibilidad
    • Un director de tráfico entrenado en el uso de señales y barricadas debe diseñar la señalización
    • requerida
    • para el direccionamiento del tráfico

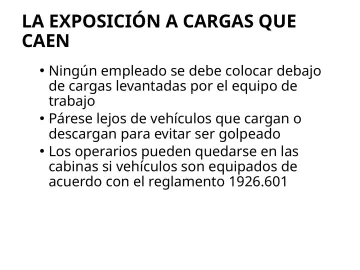

43. Slide 43

    LA EXPOSICIÓN A CARGAS QUE CAEN

    • Ningún empleado se debe colocar debajo de cargas levantadas por el equipo de trabajo
    • Párese lejos de vehículos que cargan o descargan para evitar ser golpeado
    • Los operarios pueden quedarse en las cabinas si vehículos son equipados de acuerdo con el reglamento 1926.601
44. Slide 44

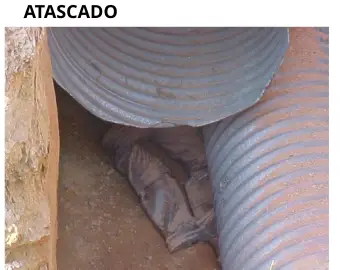

    ATASCADO

45. Slide 45

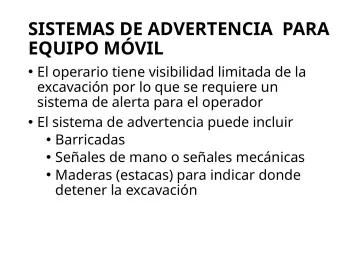

    SISTEMAS DE ADVERTENCIA PARA EQUIPO MÓVIL

    • El operario tiene visibilidad limitada de la excavación por lo que se requiere un sistema de alerta para el operador
    • El sistema de advertencia puede incluir
    • Barricadas
    • Señales de mano o señales mecánicas
    • Maderas (estacas) para indicar donde detener la excavación

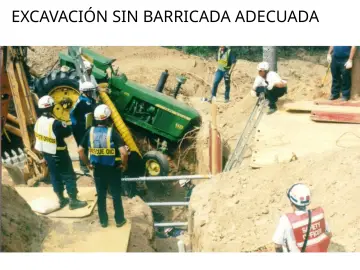

46. Slide 46

    EXCAVACIÓN SIN BARRICADA ADECUADA

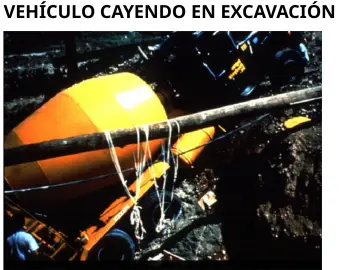

47. Slide 47

    VEHÍCULO CAYENDO EN EXCAVACIÓN

48. Slide 48

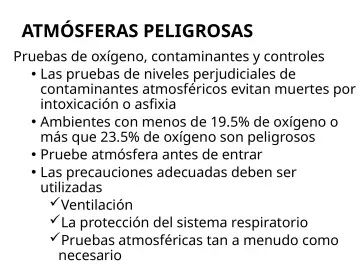

    ATMÓSFERAS PELIGROSAS

    • Pruebas de oxígeno, contaminantes y controles
    • Las pruebas de niveles perjudiciales de contaminantes atmosféricos evitan muertes por intoxicación o asfixia
    • Ambientes con menos de 19.5% de oxígeno o más que 23.5% de oxígeno son peligrosos
    • Pruebe atmósfera antes de entrar
    • Las precauciones adecuadas deben ser utilizadas
    • Ventilación
    • La protección del sistema respiratorio
    • Pruebas atmosféricas tan a menudo como necesario

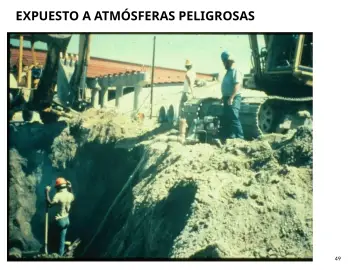

49. Slide 49

    EXPUESTO A ATMÓSFERAS PELIGROSAS

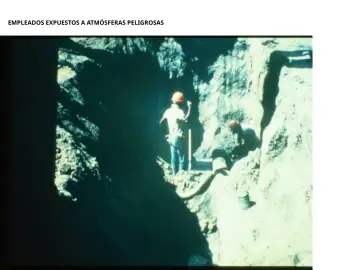

50. Slide 50

    EMPLEADOS EXPUESTOS A ATMÓSFERAS PELIGROSAS

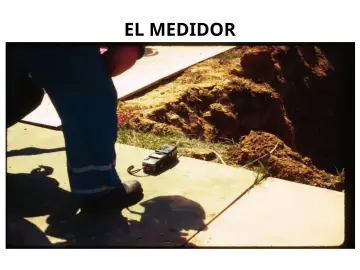

51. Slide 51

    EL MEDIDOR

52. Slide 52

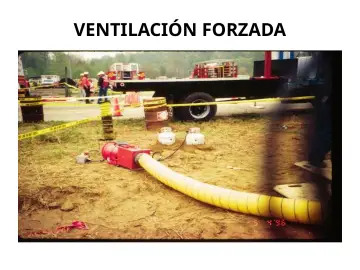

    VENTILACIÓN FORZADA

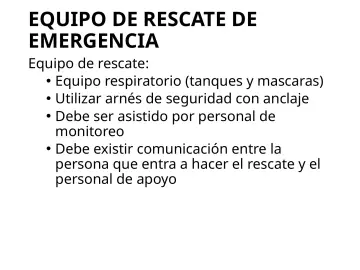

53. Slide 53

    EQUIPO DE RESCATE DE EMERGENCIA

    • Equipo de rescate:
    • Equipo respiratorio (tanques y mascaras)
    • Utilizar arnés de seguridad con anclaje
    • Debe ser asistido por personal de monitoreo
    • Debe existir comunicación entre la persona que entra a hacer el rescate y el personal de apoyo
54. Slide 54

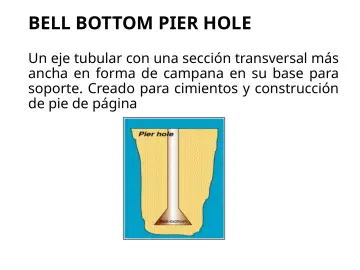

    BELL BOTTOM PIER HOLE

    • Un eje tubular con una sección transversal más ancha en forma de campana en su base para soporte. Creado para cimientos y construcción de pie de página
55. Slide 55

    LA ACUMULACIÓN DE AGUA

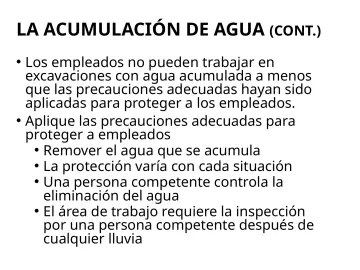

56. Slide 56

    LA ACUMULACIÓN DE AGUA (CONT.)

    • Los empleados no pueden trabajar en excavaciones con agua acumulada a menos que las precauciones adecuadas hayan sido aplicadas para proteger a los empleados.
    • Aplique las precauciones adecuadas para proteger a empleados
    • Remover el agua que se acumula
    • La protección varía con cada situación
    • Una persona competente controla la eliminación del agua
    • El área de trabajo requiere la inspección por una persona competente después de cualquier lluvia
57. Slide 57

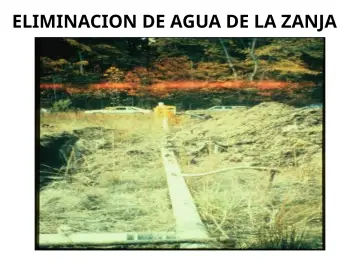

    ELIMINACION DE AGUA DE LA ZANJA

58. Slide 58

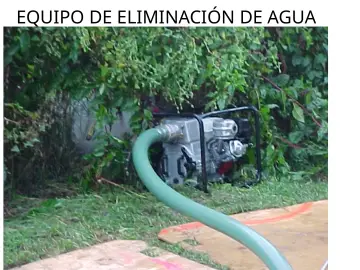

    EQUIPO DE ELIMINACIÓN DE AGUA

59. Slide 59

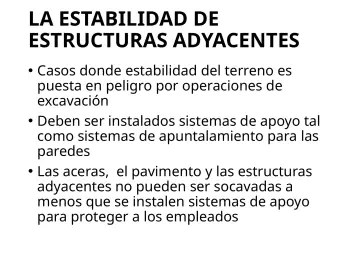

    LA ESTABILIDAD DE ESTRUCTURAS ADYACENTES

    • Casos donde estabilidad del terreno es puesta en peligro por operaciones de excavación
    • Deben ser instalados sistemas de apoyo tal como sistemas de apuntalamiento para las paredes
    • Las aceras, el pavimento y las estructuras adyacentes no pueden ser socavadas a menos que se instalen sistemas de apoyo para proteger a los empleados
60. Slide 60

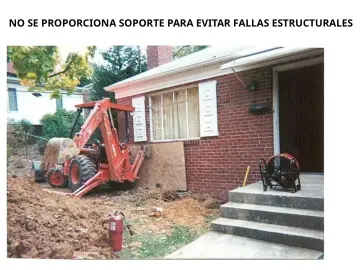

    NO SE PROPORCIONA SOPORTE PARA EVITAR FALLAS ESTRUCTURALES

61. Slide 61

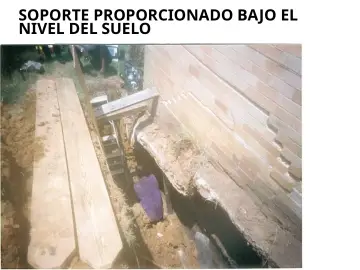

    SOPORTE PROPORCIONADO BAJO EL NIVEL DEL SUELO

62. Slide 62

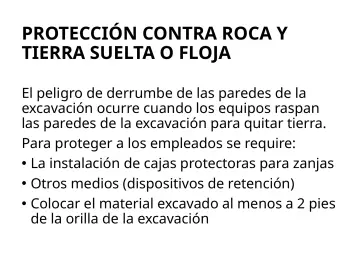

    PROTECCIÓN CONTRA ROCA Y TIERRA SUELTA O FLOJA

    • El peligro de derrumbe de las paredes de la excavación ocurre cuando los equipos raspan las paredes de la excavación para quitar tierra. Para proteger a los empleados se require:
    • La instalación de cajas protectoras para zanjas
    • Otros medios (dispositivos de retención)
    • Colocar el material excavado al menos a 2 pies de la orilla de la excavación
63. Slide 63

    ZANJA

64. Slide 64

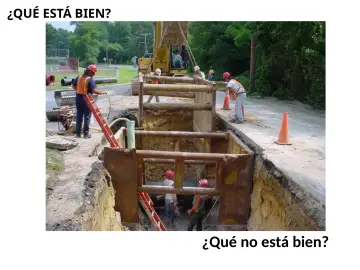

    ¿QUÉ ESTÁ BIEN?

    • ¿Qué no está bien?
65. Slide 65

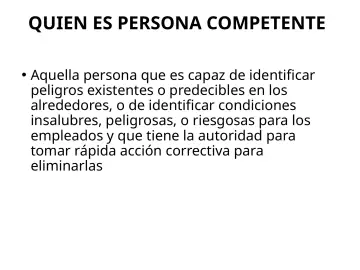

    QUIEN ES PERSONA COMPETENTE

    • Aquella persona que es capaz de identificar peligros existentes o predecibles en los alrededores, o de identificar condiciones insalubres, peligrosas, o riesgosas para los empleados y que tiene la autoridad para tomar rápida acción correctiva para eliminarlas
66. Slide 66

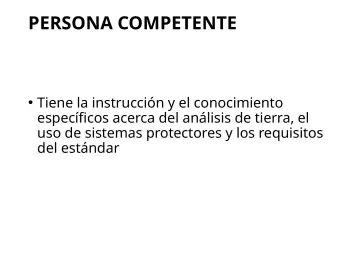

    PERSONA COMPETENTE

    • Tiene la instrucción y el conocimiento específicos acerca del análisis de tierra, el uso de sistemas protectores y los requisitos del estándar

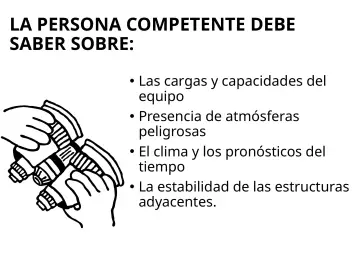

67. Slide 67

    LA PERSONA COMPETENTE DEBE SABER SOBRE:

    • Las cargas y capacidades del equipo
    • Presencia de atmósferas peligrosas
    • El clima y los pronósticos del tiempo
    • La estabilidad de las estructuras adyacentes.
68. Slide 68

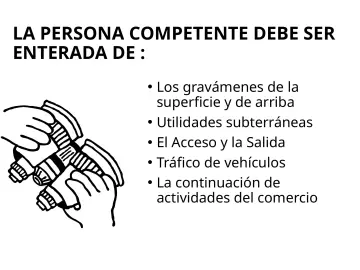

    LA PERSONA COMPETENTE DEBE SER ENTERADA DE :

    • Los gravámenes de la superficie y de arriba
    • Utilidades subterráneas
    • El Acceso y la Salida
    • Tráfico de vehículos
    • La continuación de actividades del comercio

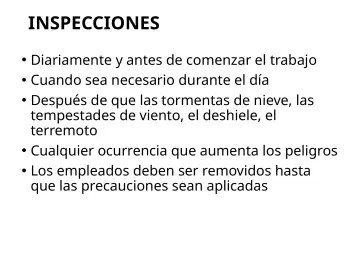

69. Slide 69

    INSPECCIONES

    • Diariamente y antes de comenzar el trabajo
    • Cuando sea necesario durante el día
    • Después de que las tormentas de nieve, las tempestades de viento, el deshiele, el terremoto
    • Cualquier ocurrencia que aumenta los peligros
    • Los empleados deben ser removidos hasta que las precauciones sean aplicadas
70. Slide 70

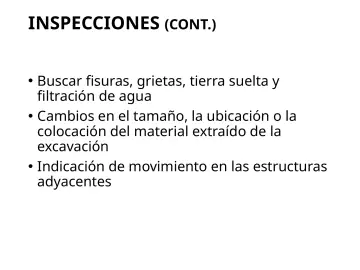

    INSPECCIONES (CONT.)

    • Buscar fisuras, grietas, tierra suelta y filtración de agua
    • Cambios en el tamaño, la ubicación o la colocación del material extraído de la excavación
    • Indicación de movimiento en las estructuras adyacentes
71. Slide 71

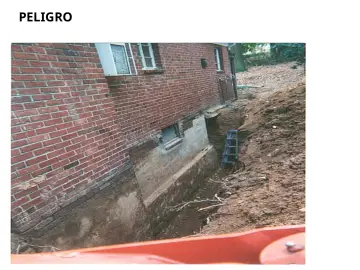

    PELIGRO

72. Slide 72
    • LA EDUCACIÓN, EL CONOCIMIENTO Y LA EXPERIENCIA DEMOSTRADA POR LA ACCIÓN RESPONSABLE HACE A UNA PERSONA "COMPETENTE".
73. Slide 73

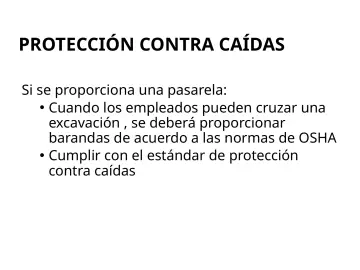

    PROTECCIÓN CONTRA CAÍDAS

    • Si se proporciona una pasarela:
    • Cuando los empleados pueden cruzar una excavación , se deberá proporcionar barandas de acuerdo a las normas de OSHA
    • Cumplir con el estándar de protección contra caídas
74. Slide 74

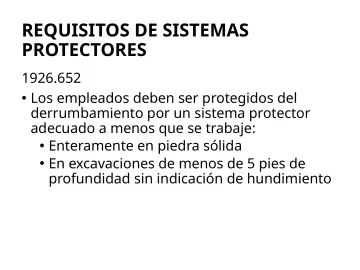

    REQUISITOS DE SISTEMAS PROTECTORES

    • 1926.652
    • Los empleados deben ser protegidos del derrumbamiento por un sistema protector adecuado a menos que se trabaje:
    • Enteramente en piedra sólida
    • En excavaciones de menos de 5 pies de profundidad sin indicación de hundimiento
75. Slide 75

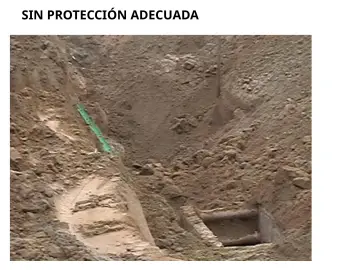

    SIN PROTECCIÓN ADECUADA

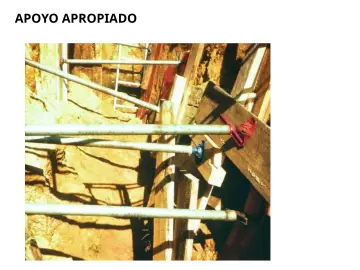

76. Slide 76

    APOYO APROPIADO

77. Slide 77

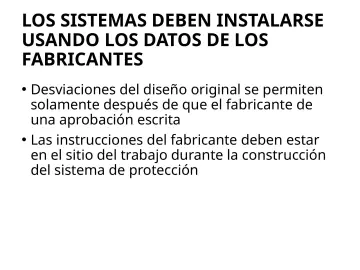

    LOS SISTEMAS DEBEN INSTALARSE USANDO LOS DATOS DE LOS FABRICANTES

    • Desviaciones del diseño original se permiten solamente después de que el fabricante de una aprobación escrita
    • Las instrucciones del fabricante deben estar en el sitio del trabajo durante la construcción del sistema de protección
78. Slide 78

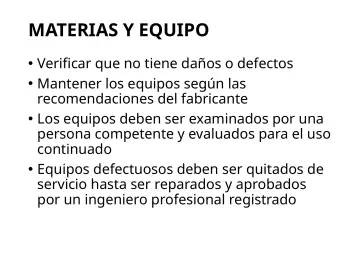

    MATERIAS Y EQUIPO

    • Verificar que no tiene daños o defectos
    • Mantener los equipos según las recomendaciones del fabricante
    • Los equipos deben ser examinados por una persona competente y evaluados para el uso continuado
    • Equipos defectuosos deben ser quitados de servicio hasta ser reparados y aprobados por un ingeniero profesional registrado
79. Slide 79

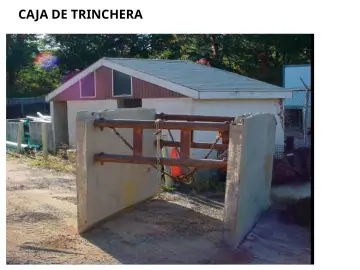

    CAJA DE TRINCHERA

80. Slide 80

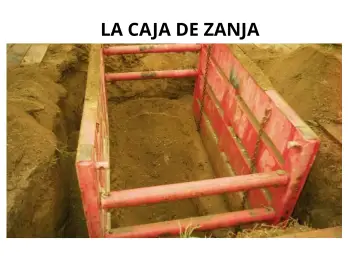

    LA CAJA DE ZANJA

81. Slide 81

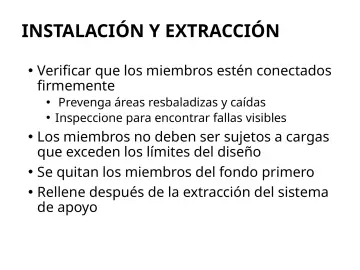

    INSTALACIÓN Y EXTRACCIÓN

    • Verificar que los miembros estén conectados firmemente
    • Prevenga áreas resbaladizas y caídas
    • Inspeccione para encontrar fallas visibles
    • Los miembros no deben ser sujetos a cargas que exceden los límites del diseño
    • Se quitan los miembros del fondo primero
    • Rellene después de la extracción del sistema de apoyo
82. Slide 82

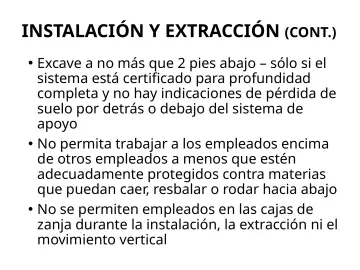

    INSTALACIÓN Y EXTRACCIÓN (CONT.)

    • Excave a no más que 2 pies abajo – sólo si el sistema está certificado para profundidad completa y no hay indicaciones de pérdida de suelo por detrás o debajo del sistema de apoyo
    • No permita trabajar a los empleados encima de otros empleados a menos que estén adecuadamente protegidos contra materias que puedan caer, resbalar o rodar hacia abajo
    • No se permiten empleados en las cajas de zanja durante la instalación, la extracción ni el movimiento vertical
83. Slide 83

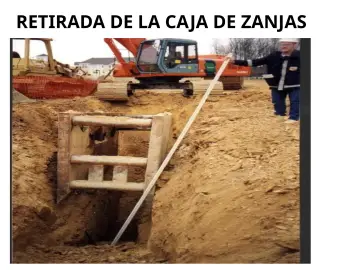

    RETIRADA DE LA CAJA DE ZANJAS

84. Slide 84

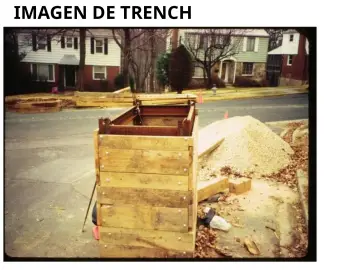

    IMAGEN DE TRENCH

85. Slide 85

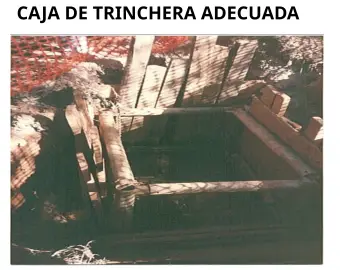

    CAJA DE TRINCHERA ADECUADA

86. Slide 86

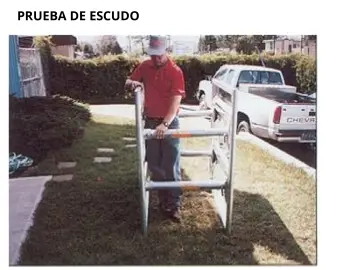

    PRUEBA DE ESCUDO

87. Slide 87

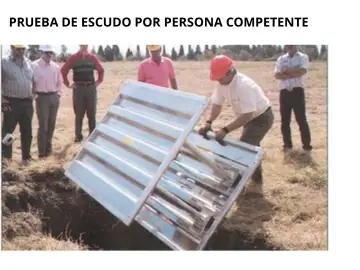

    PRUEBA DE ESCUDO POR PERSONA COMPETENTE

88. Slide 88

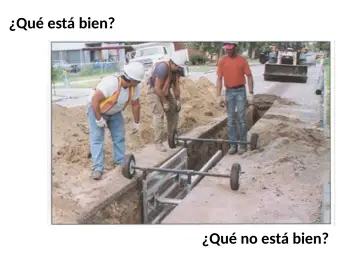

    ¿Qué está bien?

    • ¿Qué no está bien?
89. Slide 89

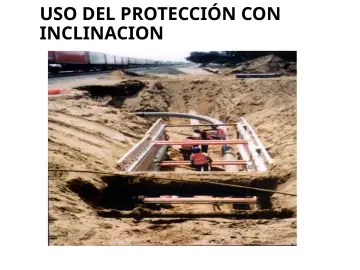

    USO DEL PROTECCIÓN CON INCLINACION

90. Slide 90

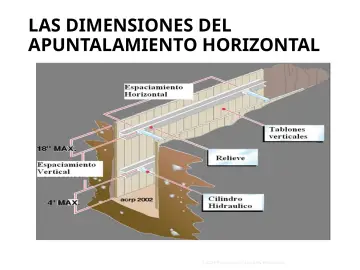

    LAS DIMENSIONES DEL APUNTALAMIENTO HORIZONTAL

    • © ACR Publications Used By Permission
91. Slide 91

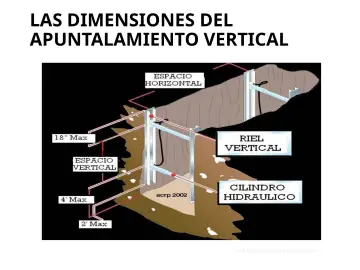

    LAS DIMENSIONES DEL APUNTALAMIENTO VERTICAL

    • © ACR Publications Used By Permission
92. Slide 92

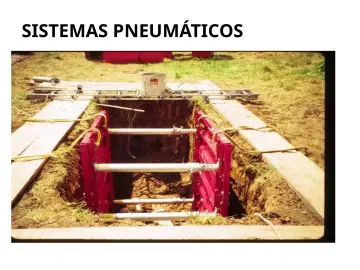

    SISTEMAS PNEUMÁTICOS

93. Slide 93

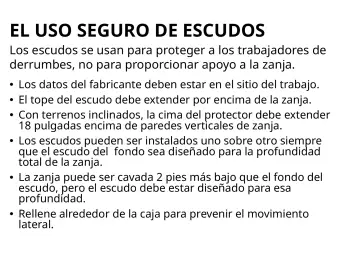

    EL USO SEGURO DE ESCUDOS

    • Los escudos se usan para proteger a los trabajadores de derrumbes, no para proporcionar apoyo a la zanja.
    • Los datos del fabricante deben estar en el sitio del trabajo.
    • El tope del escudo debe extender por encima de la zanja.
    • Con terrenos inclinados, la cima del protector debe extender 18 pulgadas encima de paredes verticales de zanja.
    • Los escudos pueden ser instalados uno sobre otro siempre que el escudo del fondo sea diseñado para la profundidad total de la zanja.
    • La zanja puede ser cavada 2 pies más bajo que el fondo del escudo, pero el escudo debe estar diseñado para esa profundidad.
    • Rellene alrededor de la caja para prevenir el movimiento lateral.
94. Slide 94

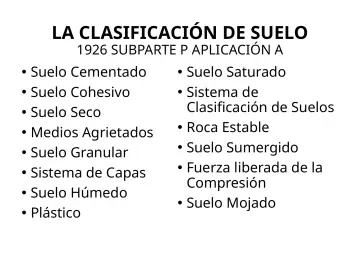

    LA CLASIFICACIÓN DE SUELO

    • 1926 SUBPARTE P APLICACIÓN A
    • Suelo Cementado
    • Suelo Cohesivo
    • Suelo Seco
    • Medios Agrietados
    • Suelo Granular
    • Sistema de Capas
    • Suelo Húmedo
    • Plástico
    • Suelo Saturado
    • Sistema de Clasificación de Suelos
    • Roca Estable
    • Suelo Sumergido
    • Fuerza liberada de la Compresión
    • Suelo Mojado
95. Slide 95

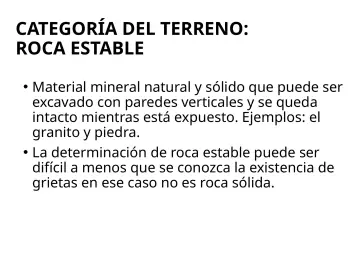

    CATEGORÍA DEL TERRENO: ROCA ESTABLE

    • Material mineral natural y sólido que puede ser excavado con paredes verticales y se queda intacto mientras está expuesto. Ejemplos: el granito y piedra.
    • La determinación de roca estable puede ser difícil a menos que se conozca la existencia de grietas en ese caso no es roca sólida.
96. Slide 96

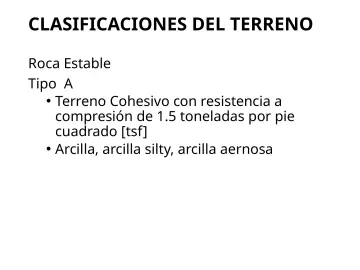

    CLASIFICACIONES DEL TERRENO

    • Roca Estable Tipo A
    • Terreno Cohesivo con resistencia a compresión de 1.5 toneladas por pie cuadrado [tsf]
    • Arcilla, arcilla silty, arcilla aernosa
97. Slide 97

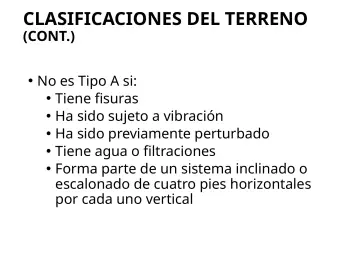

    CLASIFICACIONES DEL TERRENO

    • (CONT.)
    • No es Tipo A si:
    • Tiene fisuras
    • Ha sido sujeto a vibración
    • Ha sido previamente perturbado
    • Tiene agua o filtraciones
    • Forma parte de un sistema inclinado o escalonado de cuatro pies horizontales por cada uno vertical
98. Slide 98

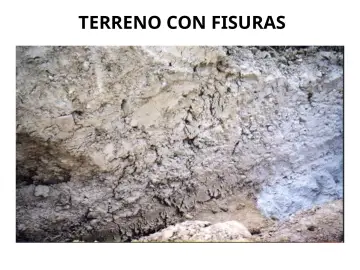

    TERRENO CON FISURAS

99. Slide 99

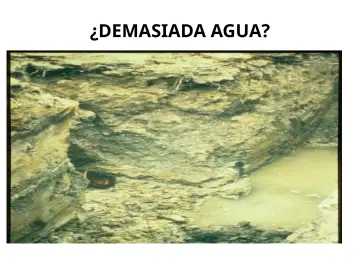

    ¿DEMASIADA AGUA?

100. Slide 100

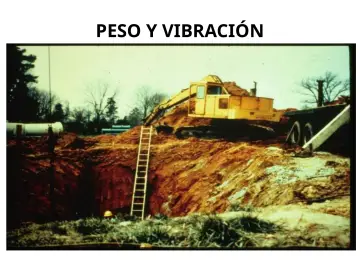

     PESO Y VIBRACIÓN

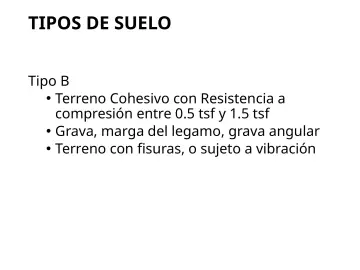

101. Slide 101

     TIPOS DE SUELO

     • Tipo B
     • Terreno Cohesivo con Resistencia a compresión entre 0.5 tsf y 1.5 tsf
     • Grava, marga del legamo, grava angular
     • Terreno con fisuras, o sujeto a vibración

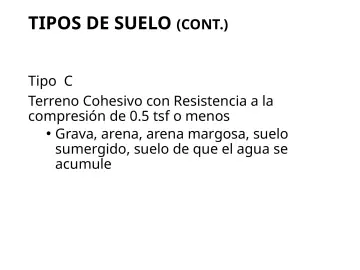

102. Slide 102

     TIPOS DE SUELO (CONT.)

     • Tipo C
     • Terreno Cohesivo con Resistencia a la compresión de 0.5 tsf o menos
     • Grava, arena, arena margosa, suelo sumergido, suelo de que el agua se acumule
103. Slide 103

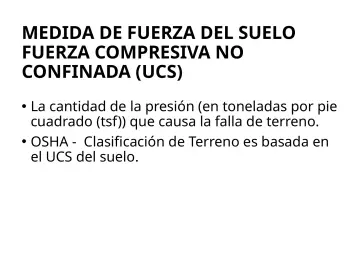

     MEDIDA DE FUERZA DEL SUELO FUERZA COMPRESIVA NO CONFINADA (UCS)

     • La cantidad de la presión (en toneladas por pie cuadrado (tsf)) que causa la falla de terreno.
     • OSHA - Clasificación de Terreno es basada en el UCS del suelo.
104. Slide 104

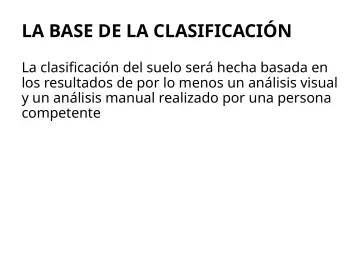

     LA BASE DE LA CLASIFICACIÓN

     • La clasificación del suelo será hecha basada en los resultados de por lo menos un análisis visual y un análisis manual realizado por una persona competente
105. Slide 105

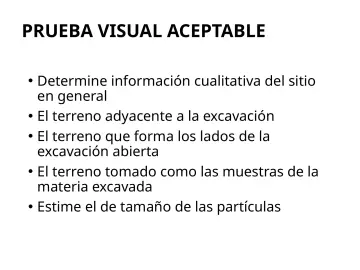

     PRUEBA VISUAL ACEPTABLE

     • Determine información cualitativa del sitio en general
     • El terreno adyacente a la excavación
     • El terreno que forma los lados de la excavación abierta
     • El terreno tomado como las muestras de la materia excavada
     • Estime el de tamaño de las partículas
106. Slide 106

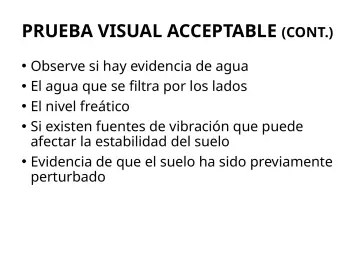

     PRUEBA VISUAL ACCEPTABLE (CONT.)

     • Observe si hay evidencia de agua
     • El agua que se filtra por los lados
     • El nivel freático
     • Si existen fuentes de vibración que puede afectar la estabilidad del suelo
     • Evidencia de que el suelo ha sido previamente perturbado

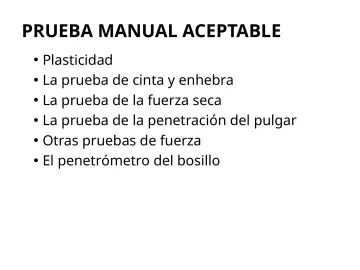

107. Slide 107

     PRUEBA MANUAL ACEPTABLE

     • Plasticidad
     • La prueba de cinta y enhebra
     • La prueba de la fuerza seca
     • La prueba de la penetración del pulgar
     • Otras pruebas de fuerza
     • El penetrómetro del bosillo
108. Slide 108

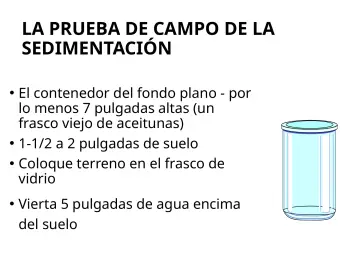

     LA PRUEBA DE CAMPO DE LA SEDIMENTACIÓN

     • El contenedor del fondo plano - por lo menos 7 pulgadas altas (un frasco viejo de aceitunas)
     • 1-1/2 a 2 pulgadas de suelo
     • Coloque terreno en el frasco de vidrio
     • Vierta 5 pulgadas de agua encima del suelo

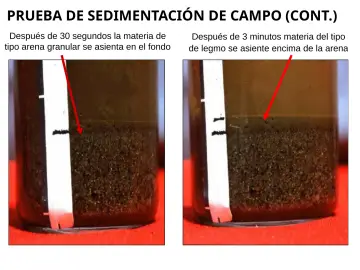

109. Slide 109

     PRUEBA DE SEDIMENTACIÓN DE CAMPO (CONT.)

     • Después de 30 segundos la materia de tipo arena granular se asienta en el fondo
     • Después de 3 minutos materia del tipo de legmo se asiente encima de la arena
110. Slide 110

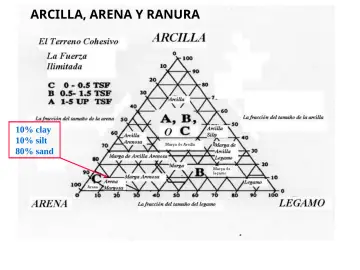

     ARCILLA, ARENA Y RANURA

     • 10% clay 10% silt 80% sand
111. Slide 111

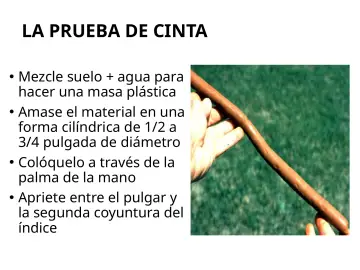

     LA PRUEBA DE CINTA

     • Mezcle suelo + agua para hacer una masa plástica
     • Amase el material en una forma cilíndrica de 1/2 a 3/4 pulgada de diámetro
     • Colóquelo a través de la palma de la mano
     • Apriete entre el pulgar y la segunda coyuntura del índice
112. Slide 112

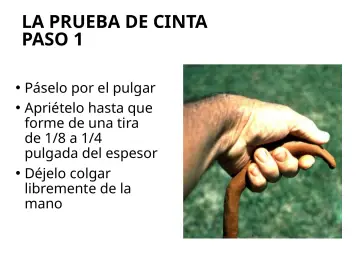

     LA PRUEBA DE CINTA PASO 1

     • Páselo por el pulgar
     • Apriételo hasta que forme de una tira de 1/8 a 1/4 pulgada del espesor
     • Déjelo colgar libremente de la mano

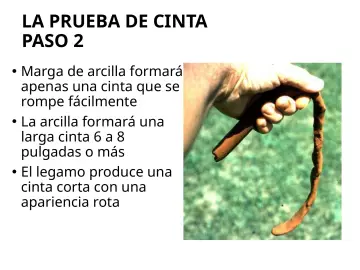

113. Slide 113

     LA PRUEBA DE CINTA PASO 2

     • Marga de arcilla formará apenas una cinta que se rompe fácilmente
     • La arcilla formará una larga cinta 6 a 8 pulgadas o más
     • El legamo produce una cinta corta con una apariencia rota
114. Slide 114

     LA PRUEBA DEL LÁPIZ

     • Si puede sostener un cilindro pequeño de 2 pulgadas o más sin romperse, el terreno es cohesivo.
115. Slide 115

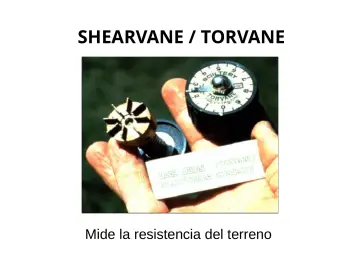

     SHEARVANE / TORVANE

     • Mide la resistencia del terreno
116. Slide 116

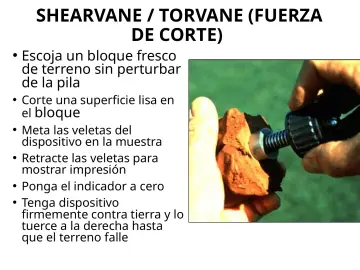

     SHEARVANE / TORVANE (FUERZA DE CORTE)

     • Escoja un bloque fresco de terreno sin perturbar de la pila
     • Corte una superficie lisa en el bloque
     • Meta las veletas del dispositivo en la muestra
     • Retracte las veletas para mostrar impresión
     • Ponga el indicador a cero
     • Tenga dispositivo firmemente contra tierra y lo tuerce a la derecha hasta que el terreno falle
117. Slide 117

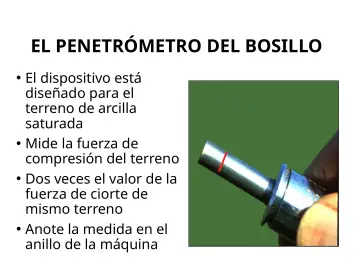

     EL PENETRÓMETRO DEL BOSILLO

     • El dispositivo está diseñado para el terreno de arcilla saturada
     • Mide la fuerza de compresión del terreno
     • Dos veces el valor de la fuerza de ciorte de mismo terreno
     • Anote la medida en el anillo de la máquina
118. Slide 118

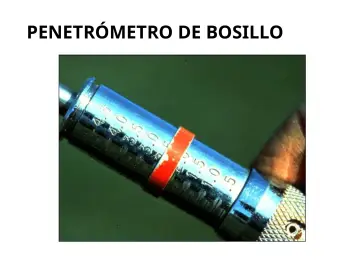

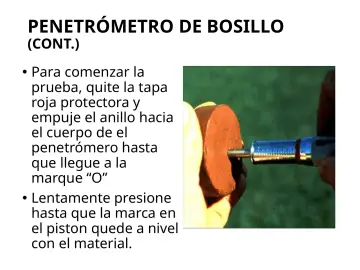

     PENETRÓMETRO DE BOSILLO

119. Slide 119

     PENETRÓMETRO DE BOSILLO

     • (CONT.)
     • Para comenzar la prueba, quite la tapa roja protectora y empuje el anillo hacia el cuerpo de el penetrómero hasta que llegue a la marque “O”
     • Lentamente presione hasta que la marca en el piston quede a nivel con el material.
120. Slide 120

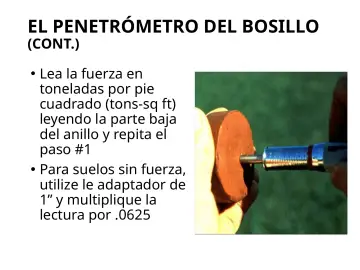

     EL PENETRÓMETRO DEL BOSILLO

     • (CONT.)
     • Lea la fuerza en toneladas por pie cuadrado (tons-sq ft) leyendo la parte baja del anillo y repita el paso #1
     • Para suelos sin fuerza, utilize le adaptador de 1” y multiplique la lectura por .0625
121. Slide 121

     LA PRUEBA DE LA PENETRACIÓN DEL PULGAR

     • La prueba de penetración del pulgar consiste en medir cuanto se puede penetrar el material haciendo presión con el dedo pulgar
122. Slide 122

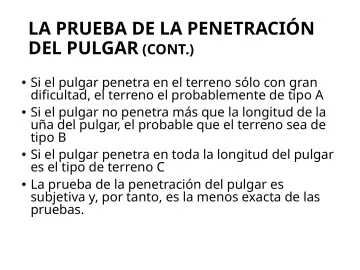

     LA PRUEBA DE LA PENETRACIÓN DEL PULGAR (CONT.)

     • Si el pulgar penetra en el terreno sólo con gran dificultad, el terreno el probablemente de tipo A
     • Si el pulgar no penetra más que la longitud de la uña del pulgar, el probable que el terreno sea de tipo B
     • Si el pulgar penetra en toda la longitud del pulgar es el tipo de terreno C
     • La prueba de la penetración del pulgar es subjetiva y, por tanto, es la menos exacta de las pruebas.

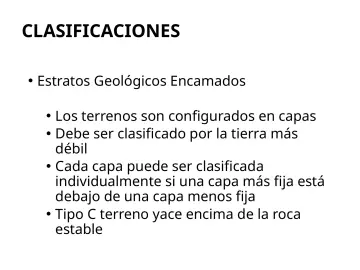

123. Slide 123

     CLASIFICACIONES

     • Estratos Geológicos Encamados
     • Los terrenos son configurados en capas
     • Debe ser clasificado por la tierra más débil
     • Cada capa puede ser clasificada individualmente si una capa más fija está debajo de una capa menos fija
     • Tipo C terreno yace encima de la roca estable

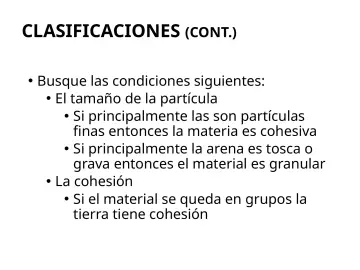

124. Slide 124

     CLASIFICACIONES (CONT.)

     • Busque las condiciones siguientes:
     • El tamaño de la partícula
     • Si principalmente las son partículas finas entonces la materia es cohesiva
     • Si principalmente la arena es tosca o grava entonces el material es granular
     • La cohesión
     • Si el material se queda en grupos la tierra tiene cohesión

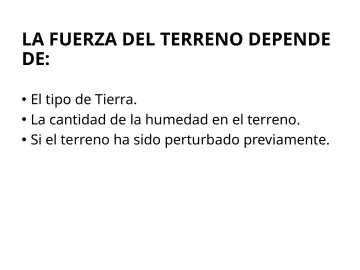

125. Slide 125

     LA FUERZA DEL TERRENO DEPENDE DE:

     • El tipo de Tierra.
     • La cantidad de la humedad en el terreno.
     • Si el terreno ha sido perturbado previamente.

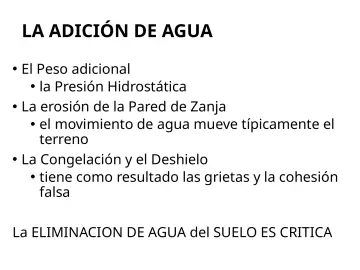

126. Slide 126

     LA ADICIÓN DE AGUA

     • El Peso adicional
     • la Presión Hidrostática
     • La erosión de la Pared de Zanja
     • el movimiento de agua mueve típicamente el terreno
     • La Congelación y el Deshielo
     • tiene como resultado las grietas y la cohesión falsa
     • La ELIMINACION DE AGUA del SUELO ES CRITICA

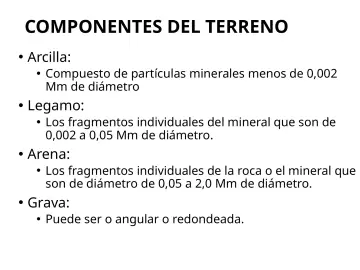

127. Slide 127

     COMPONENTES DEL TERRENO

     • Arcilla:
     • Compuesto de partículas minerales menos de 0,002 Mm de diámetro
     • Legamo:
     • Los fragmentos individuales del mineral que son de 0,002 a 0,05 Mm de diámetro.
     • Arena:
     • Los fragmentos individuales de la roca o el mineral que son de diámetro de 0,05 a 2,0 Mm de diámetro.
     • Grava:
     • Puede ser o angular o redondeada.

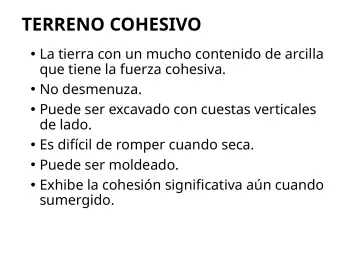

128. Slide 128

     TERRENO COHESIVO

     • La tierra con un mucho contenido de arcilla que tiene la fuerza cohesiva.
     • No desmenuza.
     • Puede ser excavado con cuestas verticales de lado.
     • Es difícil de romper cuando seca.
     • Puede ser moldeado.
     • Exhibe la cohesión significativa aún cuando sumergido.
129. Slide 129

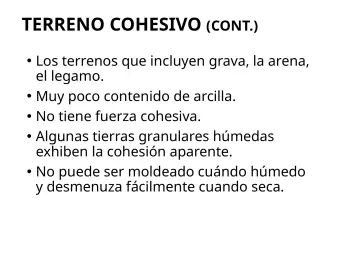

     TERRENO COHESIVO (CONT.)

     • Los terrenos que incluyen grava, la arena, el legamo.
     • Muy poco contenido de arcilla.
     • No tiene fuerza cohesiva.
     • Algunas tierras granulares húmedas exhiben la cohesión aparente.
     • No puede ser moldeado cuándo húmedo y desmenuza fácilmente cuando seca.

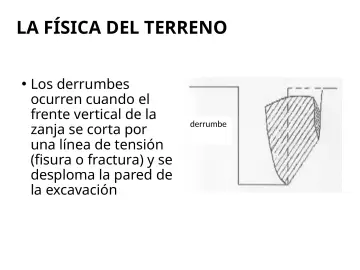

130. Slide 130

     LA FÍSICA DEL TERRENO

     • Los derrumbes ocurren cuando el frente vertical de la zanja se corta por una línea de tensión (fisura o fractura) y se desploma la pared de la excavación
     • derrumbe

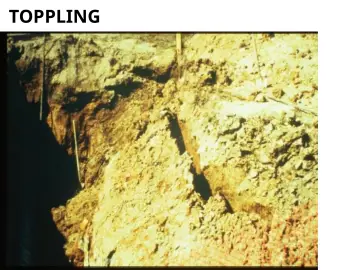

131. Slide 131

     TOPPLING

132. Slide 132

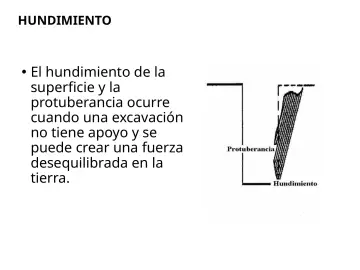

     HUNDIMIENTO

     • El hundimiento de la superficie y la protuberancia ocurre cuando una excavación no tiene apoyo y se puede crear una fuerza desequilibrada en la tierra.

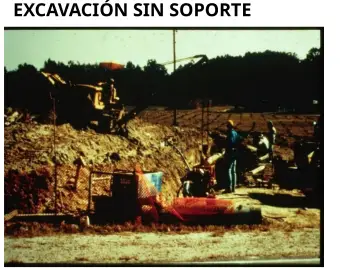

133. Slide 133

     EXCAVACIÓN SIN SOPORTE

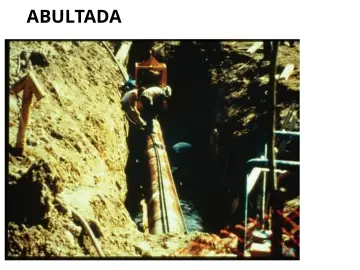

134. Slide 134

     ABULTADA

135. Slide 135

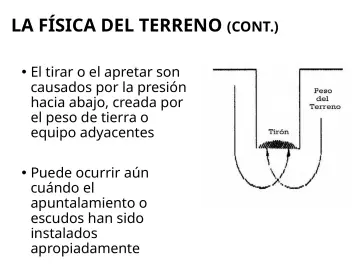

     LA FÍSICA DEL TERRENO (CONT.)

     • El tirar o el apretar son causados por la presión hacia abajo, creada por el peso de tierra o equipo adyacentes
     • Puede ocurrir aún cuándo el apuntalamiento o escudos han sido instalados apropiadamente
136. Slide 136

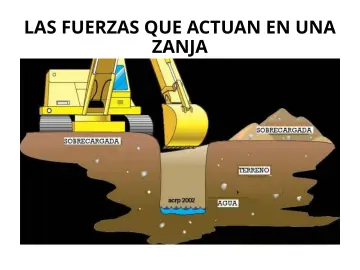

     LAS FUERZAS QUE ACTUAN EN UNA ZANJA

     • © ACR Publications Used By Permission

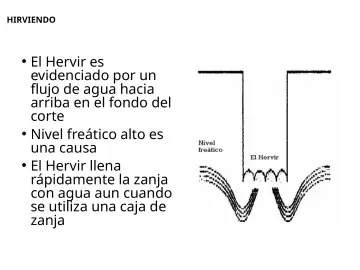

137. Slide 137

     HIRVIENDO

     • El Hervir es evidenciado por un flujo de agua hacia arriba en el fondo del corte
     • Nivel freático alto es una causa
     • El Hervir llena rápidamente la zanja con agua aun cuando se utiliza una caja de zanja
138. Slide 138

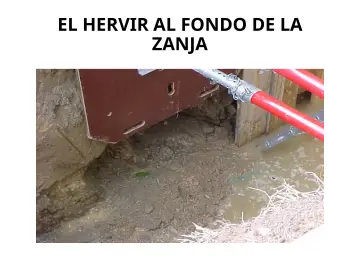

     EL HERVIR AL FONDO DE LA ZANJA

139. Slide 139

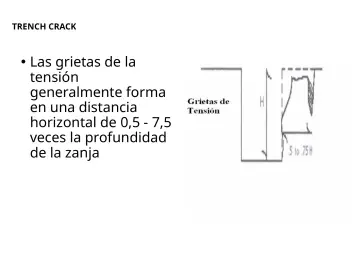

     TRENCH CRACK

     • Las grietas de la tensión generalmente forma en una distancia horizontal de 0,5 - 7,5 veces la profundidad de la zanja

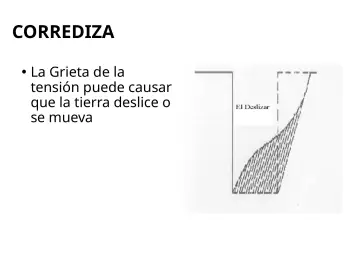

140. Slide 140

     CORREDIZA

     • La Grieta de la tensión puede causar que la tierra deslice o se mueva

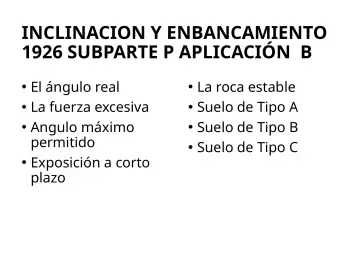

141. Slide 141

     INCLINACION Y ENBANCAMIENTO 1926 SUBPARTE P APLICACIÓN B

     • El ángulo real
     • La fuerza excesiva
     • Angulo máximo permitido
     • Exposición a corto plazo
     • La roca estable
     • Suelo de Tipo A
     • Suelo de Tipo B
     • Suelo de Tipo C
142. Slide 142

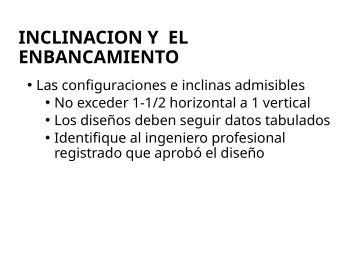

     INCLINACION Y EL ENBANCAMIENTO

     • Las configuraciones e inclinas admisibles
     • No exceder 1-1/2 horizontal a 1 vertical
     • Los diseños deben seguir datos tabulados
     • Identifique al ingeniero profesional registrado que aprobó el diseño
143. Slide 143

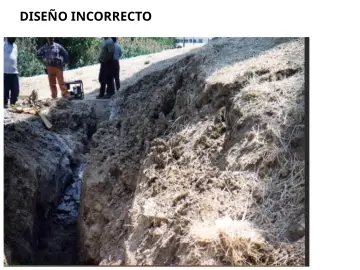

     DISEÑO INCORRECTO

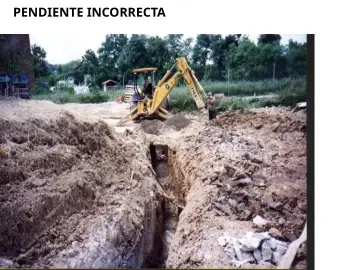

144. Slide 144

     PENDIENTE INCORRECTA

145. Slide 145

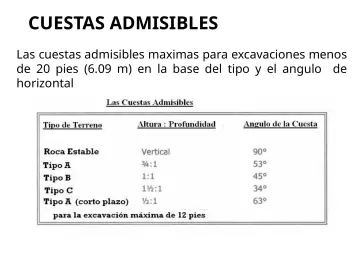

     CUESTAS ADMISIBLES

     • Las cuestas admisibles maximas para excavaciones menos de 20 pies (6.09 m) en la base del tipo y el angulo de horizontal
146. Slide 146

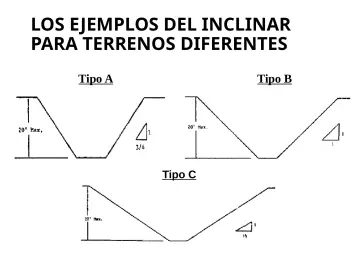

     LOS EJEMPLOS DEL INCLINAR PARA TERRENOS DIFERENTES

     • Tipo A
     • Tipo B
     • Tipo C
147. Slide 147

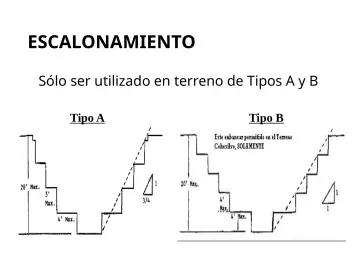

     ESCALONAMIENTO

     • Sólo ser utilizado en terreno de Tipos A y B
     • Tipo A
     • Tipo B
148. Slide 148

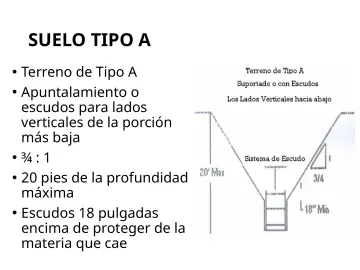

     SUELO TIPO A

     • Terreno de Tipo A
     • Apuntalamiento o escudos para lados verticales de la porción más baja
     • ¾ : 1
     • 20 pies de la profundidad máxima
     • Escudos 18 pulgadas encima de proteger de la materia que cae

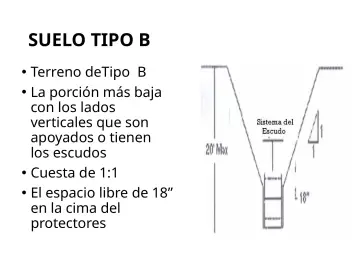

149. Slide 149

     SUELO TIPO B

     • Terreno deTipo B
     • La porción más baja con los lados verticales que son apoyados o tienen los escudos
     • Cuesta de 1:1
     • El espacio libre de 18” en la cima del protectores

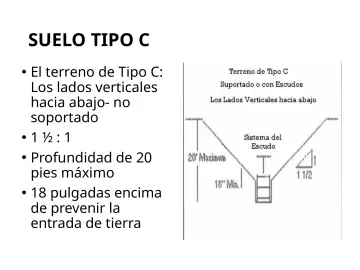

150. Slide 150

     SUELO TIPO C

     • El terreno de Tipo C: Los lados verticales hacia abajo- no soportado
     • 1 ½ : 1
     • Profundidad de 20 pies máximo
     • 18 pulgadas encima de prevenir la entrada de tierra
