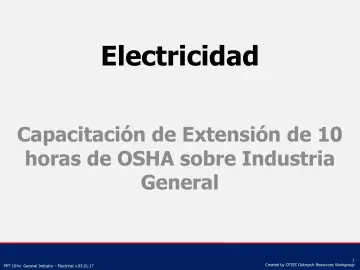

1. Slide 1

   Electricidad

   • Capacitación de Extensión de 10 horas de OSHA sobre Industria
   • General
2. Slide 2

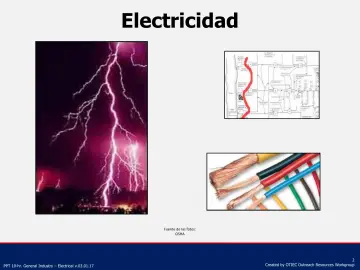

   Electricidad

   • Fuente de las fotos:
   • OSHA

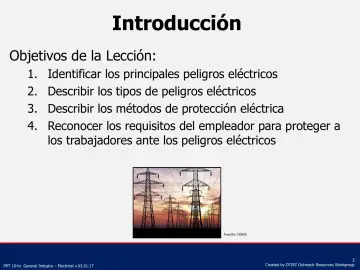

3. Slide 3

   Introducción

   • Objetivos de la Lección:
   • Identificar los principales peligros eléctricos
   • Describir los tipos de peligros eléctricos
   • Describir los métodos de protección eléctrica Reconocer los requisitos del empleador para proteger a los trabajadores ante los peligros eléctricos
   • Fuente: OSHA

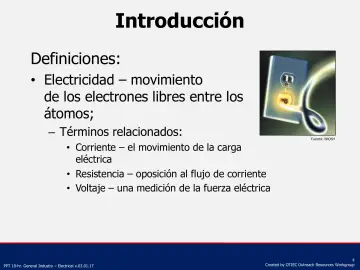

4. Slide 4

   Introducción

   • Definiciones:
   • Electricidad – movimiento de los electrones libres entre los átomos;
   • Términos relacionados:
   • Corriente – el movimiento de la carga eléctrica
   • Resistencia – oposición al flujo de corriente
   • Voltaje – una medición de la fuerza eléctrica
   • Fuente: NIOSH
5. Slide 5

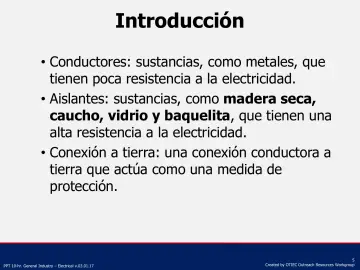

   Introducción

   • Conductores: sustancias, como metales, que tienen poca resistencia a la electricidad.
   • Aislantes: sustancias, como madera seca, caucho, vidrio y baquelita, que tienen una alta resistencia a la electricidad.
   • Conexión a tierra: una conexión conductora a tierra que actúa como una medida de protección.
6. Slide 6

   Riesgos Eléctricos

   • Las lesiones graves y la muerte pueden ser causadas por peligros eléctricos como arco eléctrico, descargas eléctricas, quemaduras, caídas e incendios. Fuente de los gráficos: OSHA
7. Slide 7

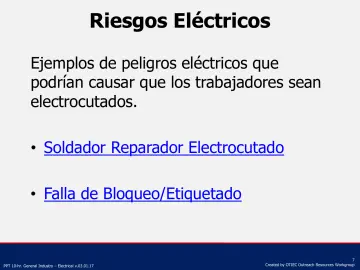

   Riesgos Eléctricos

   • Ejemplos de peligros eléctricos que podrían causar que los trabajadores sean electrocutados.
   • Soldador Reparador Electrocutado
   • Falla de Bloqueo/Etiquetado

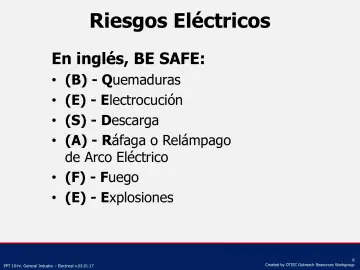

8. Slide 8

   Riesgos Eléctricos

   • En inglés, BE SAFE:
   • (B) - Quemaduras
   • (E) - Electrocución
   • (S) - Descarga
   • (A) - Ráfaga o Relámpago de Arco Eléctrico
   • (F) - Fuego
   • (E) - Explosiones
9. Slide 9

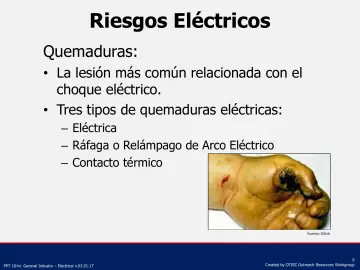

   Riesgos Eléctricos

   • Quemaduras:
   • La lesión más común relacionada con el choque eléctrico.
   • Tres tipos de quemaduras eléctricas:
   • Eléctrica
   • Ráfaga o Relámpago de Arco Eléctrico
   • Contacto térmico
   • Fuente: OSHA
10. Slide 10

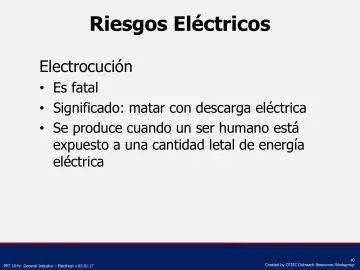

    Riesgos Eléctricos

    • Electrocución
    • Es fatal
    • Significado: matar con descarga eléctrica
    • Se produce cuando un ser humano está expuesto a una cantidad letal de energía eléctrica
11. Slide 11

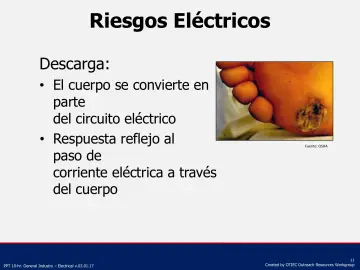

    Riesgos Eléctricos

    • Descarga:
    • El cuerpo se convierte en parte del circuito eléctrico
    • Respuesta reflejo al paso de corriente eléctrica a través del cuerpo
    • Fuente: OSHA
12. Slide 12

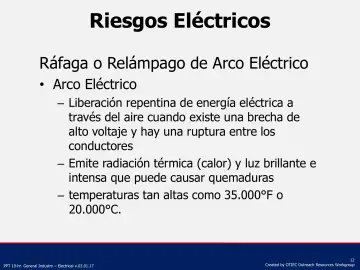

    Riesgos Eléctricos

    • Ráfaga o Relámpago de Arco Eléctrico
    • Arco Eléctrico
    • Liberación repentina de energía eléctrica a través del aire cuando existe una brecha de alto voltaje y hay una ruptura entre los conductores
    • Emite radiación térmica (calor) y luz brillante e intensa que puede causar quemaduras
    • temperaturas tan altas como 35.000°F o 20.000°C.
13. Slide 13

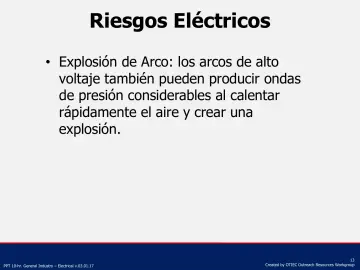

    Riesgos Eléctricos

    • Explosión de Arco: los arcos de alto voltaje también pueden producir ondas de presión considerables al calentar rápidamente el aire y crear una explosión.
14. Slide 14

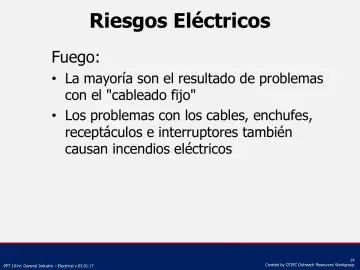

    Riesgos Eléctricos

    • Fuego:
    • La mayoría son el resultado de problemas con el "cableado fijo"
    • Los problemas con los cables, enchufes, receptáculos e interruptores también causan incendios eléctricos
15. Slide 15

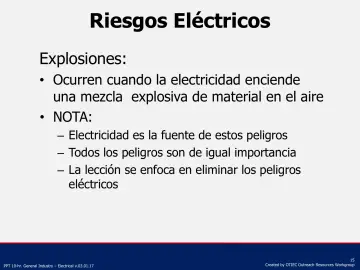

    Riesgos Eléctricos

    • Explosiones:
    • Ocurren cuando la electricidad enciende una mezcla explosiva de material en el aire
    • NOTA:
    • Electricidad es la fuente de estos peligros
    • Todos los peligros son de igual importancia
    • La lección se enfoca en eliminar los peligros eléctricos
16. Slide 16

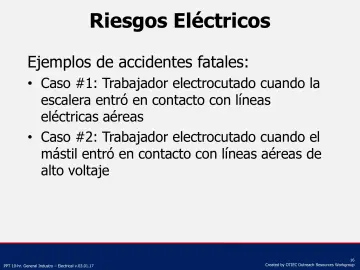

    Riesgos Eléctricos

    • Ejemplos de accidentes fatales:
    • Caso #1: Trabajador electrocutado cuando la escalera entró en contacto con líneas eléctricas aéreas
    • Caso #2: Trabajador electrocutado cuando el mástil entró en contacto con líneas aéreas de alto voltaje
17. Slide 17

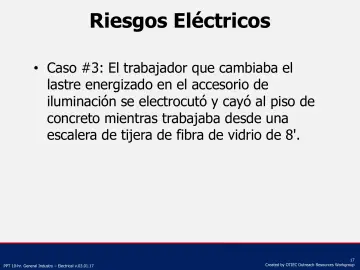

    Riesgos Eléctricos

    • Caso #3: El trabajador que cambiaba el lastre energizado en el accesorio de iluminación se electrocutó y cayó al piso de concreto mientras trabajaba desde una escalera de tijera de fibra de vidrio de 8'.
18. Slide 18

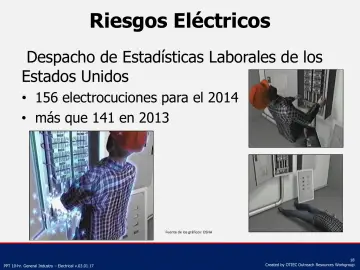

    Riesgos Eléctricos

    • Despacho de Estadísticas Laborales de los Estados Unidos
    • 156 electrocuciones para el 2014
    • más que 141 en 2013
    • Fuente de los gráficos: OSHA

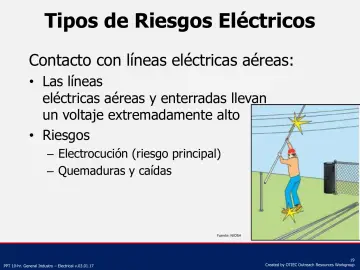

19. Slide 19

    Tipos de Riesgos Eléctricos

    • Contacto con líneas eléctricas aéreas:
    • Las líneas
    • eléctricas aéreas y enterradas llevan un voltaje extremadamente alto
    • Riesgos
    • Electrocución (riesgo principal)
    • Quemaduras y caídas
    • Fuente: NIOSH
20. Slide 20

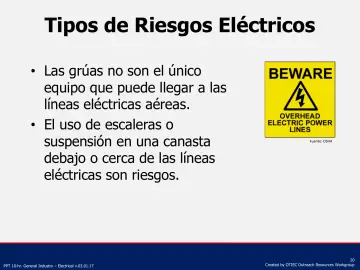

    Tipos de Riesgos Eléctricos

    • Las grúas no son el único equipo que puede llegar a las líneas eléctricas aéreas.
    • El uso de escaleras o suspensión en una canasta debajo o cerca de las líneas eléctricas son riesgos.
    • Fuente: OSHA
21. Slide 21

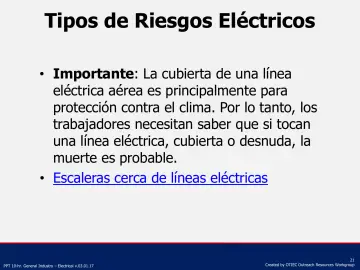

    Tipos de Riesgos Eléctricos

    • Importante: La cubierta de una línea eléctrica aérea es principalmente para protección contra el clima. Por lo tanto, los trabajadores necesitan saber que si tocan una línea eléctrica, cubierta o desnuda, la muerte es probable.
    • Escaleras cerca de líneas eléctricas

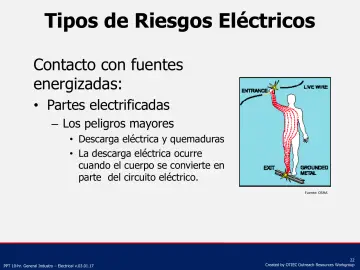

22. Slide 22

    Tipos de Riesgos Eléctricos

    • Contacto con fuentes energizadas:
    • Partes electrificadas
    • Los peligros mayores
    • Descarga eléctrica y quemaduras
    • La descarga eléctrica ocurre cuando el cuerpo se convierte en parte del circuito eléctrico.
    • Fuente: OSHA
23. Slide 23

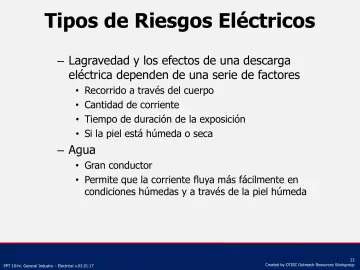

    Tipos de Riesgos Eléctricos

    • Lagravedad y los efectos de una descarga eléctrica dependen de una serie de factores
    • Recorrido a través del cuerpo
    • Cantidad de corriente
    • Tiempo de duración de la exposición
    • Si la piel está húmeda o seca
    • Agua
    • Gran conductor
    • Permite que la corriente fluya más fácilmente en condiciones húmedas y a través de la piel húmeda

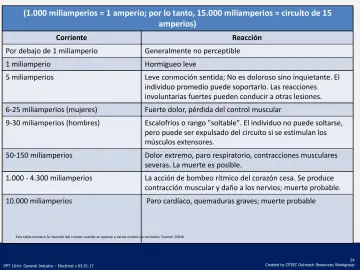

24. Slide 24

    (1.000 miliamperios = 1 amperio; por lo tanto, 15.000 miliamperios = circuito de 15 amperios)

    • Corriente
    • Reacción
    • Por debajo de 1 miliamperio
    • Generalmente no perceptible
    • 1 miliamperio
    • Hormigueo leve
    • 5 miliamperios
    • Leve conmoción sentida; No es doloroso sino inquietante. El individuo promedio puede soportarlo. Las reacciones involuntarias fuertes pueden conducir a otras lesiones.
    • 6-25 miliamperios (mujeres)
    • Fuerte dolor, pérdida del control muscular
    • 9-30 miliamperios (hombres)
    • Escalofríos o rango "soltable". El individuo no puede soltarse, pero puede ser expulsado del circuito si se estimulan los músculos extensores.
    • 50-150 miliamperios
    • Dolor extremo, paro respiratorio, contracciones musculares severas. La muerte es posible.
    • 1.000 - 4.300 miliamperios
    • La acción de bombeo rítmico del corazón cesa. Se produce contracción muscular y daño a los nervios; muerte probable.
    • 10.000 miliamperios
    • Paro cardíaco, quemaduras graves; muerte probable
    • Esta tabla muestra la reacción del cuerpo cuando se expone a varios niveles de corriente. Fuente: OSHA
25. Slide 25

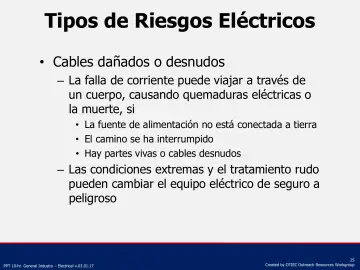

    Tipos de Riesgos Eléctricos

    • Cables dañados o desnudos
    • La falla de corriente puede viajar a través de un cuerpo, causando quemaduras eléctricas o la muerte, si
    • La fuente de alimentación no está conectada a tierra
    • El camino se ha interrumpido
    • Hay partes vivas o cables desnudos
    • Las condiciones extremas y el tratamiento rudo pueden cambiar el equipo eléctrico de seguro a peligroso
26. Slide 26

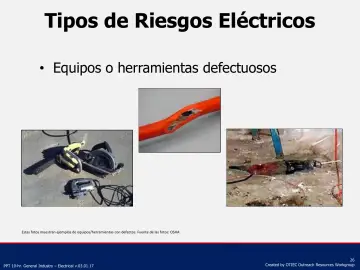

    Tipos de Riesgos Eléctricos

    • Equipos o herramientas defectuosos
    • Estas fotos muestran ejemplos de equipos/herramientas con defectos. Fuente de las fotos: OSHA
27. Slide 27

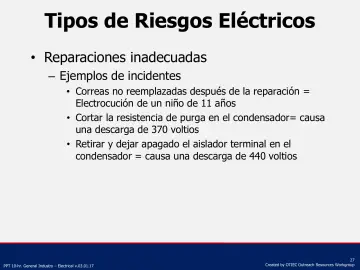

    Tipos de Riesgos Eléctricos

    • Reparaciones inadecuadas
    • Ejemplos de incidentes
    • Correas no reemplazadas después de la reparación = Electrocución de un niño de 11 años
    • Cortar la resistencia de purga en el condensador= causa una descarga de 370 voltios
    • Retirar y dejar apagado el aislador terminal en el condensador = causa una descarga de 440 voltios

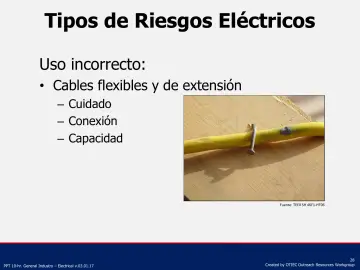

28. Slide 28

    Tipos de Riesgos Eléctricos

    • Uso incorrecto:
    • Cables flexibles y de extensión
    • Cuidado
    • Conexión
    • Capacidad
    • Fuente: TEEX SH 46F1-HT06
29. Slide 29

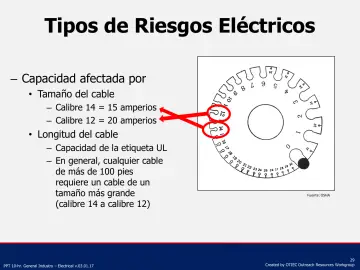

    Tipos de Riesgos Eléctricos

    • Capacidad afectada por
    • Tamaño del cable
    • Calibre 14 = 15 amperios
    • Calibre 12 = 20 amperios
    • Longitud del cable
    • Capacidad de la etiqueta UL
    • En general, cualquier cable de más de 100 pies requiere un cable de un tamaño más grande (calibre 14 a calibre 12)
    • Fuente: OSHA
30. Slide 30

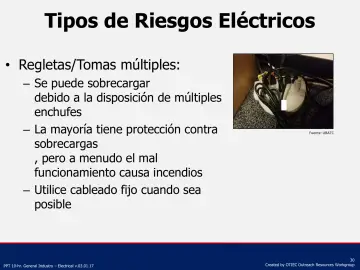

    Tipos de Riesgos Eléctricos

    • Regletas/Tomas múltiples:
    • Se puede sobrecargar
    • debido a la disposición de múltiples enchufes
    • La mayoría tiene protección contra sobrecargas
    • , pero a menudo el mal funcionamiento causa incendios
    • Utilice cableado fijo cuando sea posible
    • Fuente: UBATC

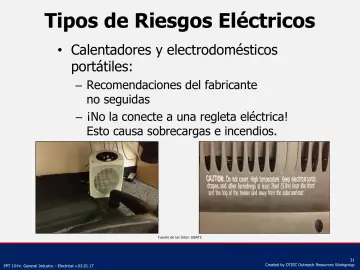

31. Slide 31

    Tipos de Riesgos Eléctricos

    • Calentadores y electrodomésticos portátiles:
    • Recomendaciones del fabricante no seguidas
    • ¡No la conecte a una regleta eléctrica! Esto causa sobrecargas e incendios.
    • Fuente de las fotos: UBATC

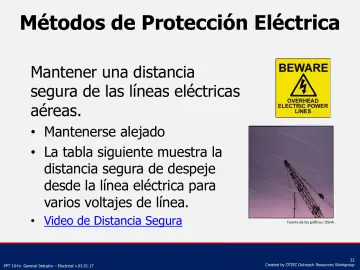

32. Slide 32

    Métodos de Protección Eléctrica

    • Mantener una distancia segura de las líneas eléctricas aéreas.
    • Mantenerse alejado
    • La tabla siguiente muestra la distancia segura de despeje desde la línea eléctrica para varios voltajes de línea.
    • Video de Distancia Segura
    • Fuente de los gráficos: OSHA
33. Slide 33

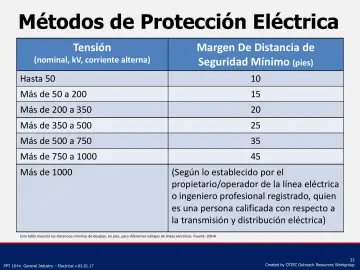

    Métodos de Protección Eléctrica

    • Tensión
    • (nominal, kV, corriente alterna)
    • Margen De Distancia de Seguridad Mínimo (pies)
    • Hasta 50
    • Más de 50 a 200
    • Más de 200 a 350
    • Más de 350 a 500
    • Más de 500 a 750
    • Más de 750 a 1000
    • Más de 1000
    • (Según lo establecido por el propietario/operador de la línea eléctrica o ingeniero profesional registrado, quien es una persona calificada con respecto a la transmisión y distribución eléctrica)
    • Esta tabla muestra las distancias mínimas de despeje, en pies, para diferentes voltajes de líneas eléctricas. Fuente: OSHA
34. Slide 34

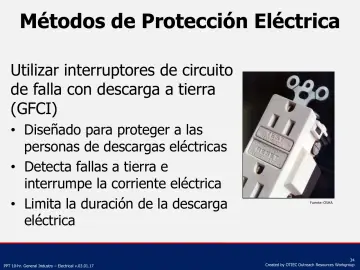

    Métodos de Protección Eléctrica

    • Utilizar interruptores de circuito de falla con descarga a tierra (GFCI)
    • Diseñado para proteger a las personas de descargas eléctricas
    • Detecta fallas a tierra e interrumpe la corriente eléctrica
    • Limita la duración de la descarga eléctrica
    • Fuente: OSHA
35. Slide 35

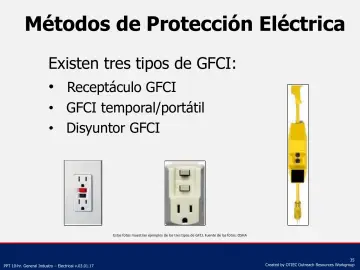

    Métodos de Protección Eléctrica

    • Existen tres tipos de GFCI:
    • Receptáculo GFCI
    • GFCI temporal/portátil
    • Disyuntor GFCI
    • Estas fotos muestran ejemplos de los tres tipos de GFCI. Fuente de las fotos: OSHA

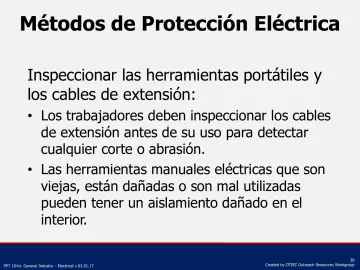

36. Slide 36

    Métodos de Protección Eléctrica

    • Inspeccionar las herramientas portátiles y los cables de extensión:
    • Los trabajadores deben inspeccionar los cables de extensión antes de su uso para detectar cualquier corte o abrasión.
    • Las herramientas manuales eléctricas que son viejas, están dañadas o son mal utilizadas pueden tener un aislamiento dañado en el interior.
37. Slide 37

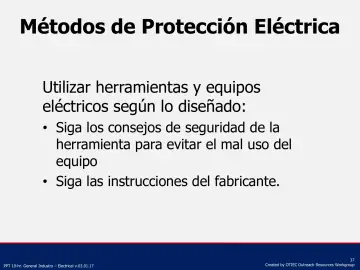

    Métodos de Protección Eléctrica

    • Utilizar herramientas y equipos eléctricos según lo diseñado:
    • Siga los consejos de seguridad de la herramienta para evitar el mal uso del equipo
    • Siga las instrucciones del fabricante.
38. Slide 38

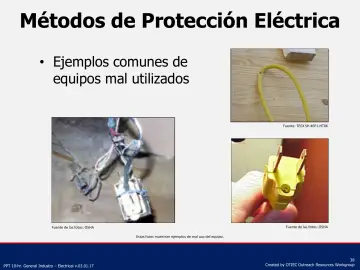

    Métodos de Protección Eléctrica

    • Ejemplos comunes de equipos mal utilizados
    • Fuente: TEEX SH 46F1-HT06
    • Fuente de las fotos: OSHA
    • Estas fotos muestran ejemplos de mal uso del equipo.
39. Slide 39

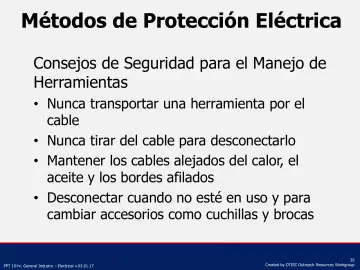

    Métodos de Protección Eléctrica

    • Consejos de Seguridad para el Manejo de Herramientas
    • Nunca transportar una herramienta por el cable
    • Nunca tirar del cable para desconectarlo
    • Mantener los cables alejados del calor, el aceite y los bordes afilados
    • Desconectar cuando no esté en uso y para cambiar accesorios como cuchillas y brocas
40. Slide 40

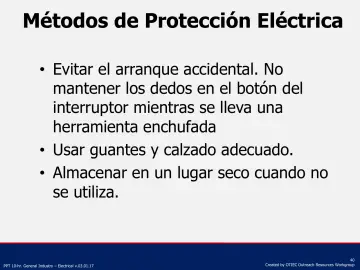

    Métodos de Protección Eléctrica

    • Evitar el arranque accidental. No mantener los dedos en el botón del interruptor mientras se lleva una herramienta enchufada
    • Usar guantes y calzado adecuado.
    • Almacenar en un lugar seco cuando no se utiliza.

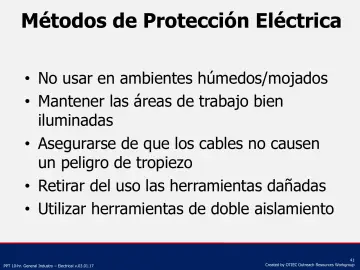

41. Slide 41

    Métodos de Protección Eléctrica

    • No usar en ambientes húmedos/mojados
    • Mantener las áreas de trabajo bien iluminadas
    • Asegurarse de que los cables no causen un peligro de tropiezo
    • Retirar del uso las herramientas dañadas
    • Utilizar herramientas de doble aislamiento
42. Slide 42

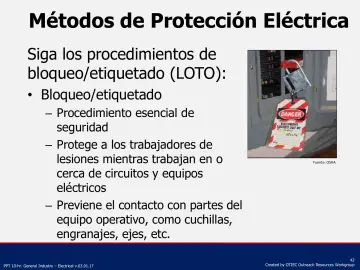

    Métodos de Protección Eléctrica

    • Siga los procedimientos de bloqueo/etiquetado (LOTO):
    • Bloqueo/etiquetado
    • Procedimiento esencial de seguridad
    • Protege a los trabajadores de lesiones mientras trabajan en o cerca de circuitos y equipos eléctricos
    • Previene el contacto con partes del equipo operativo, como cuchillas, engranajes, ejes, etc.
    • Fuente: OSHA
43. Slide 43

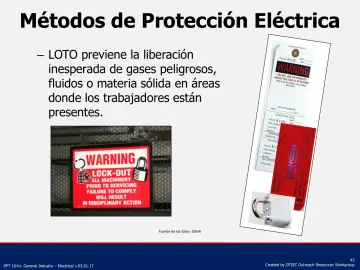

    Métodos de Protección Eléctrica

    • LOTO previene la liberación inesperada de gases peligrosos, fluidos o materia sólida en áreas donde los trabajadores están presentes.
    • Fuente de las fotos: OSHA

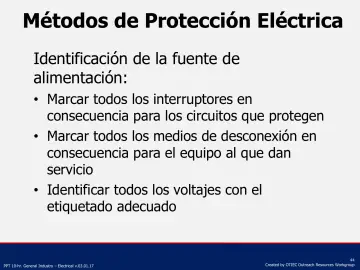

44. Slide 44

    Métodos de Protección Eléctrica

    • Identificación de la fuente de alimentación:
    • Marcar todos los interruptores en consecuencia para los circuitos que protegen
    • Marcar todos los medios de desconexión en consecuencia para el equipo al que dan servicio
    • Identificar todos los voltajes con el etiquetado adecuado
45. Slide 45

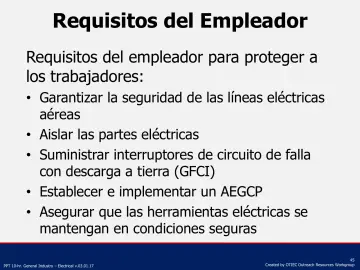

    Requisitos del Empleador

    • Requisitos del empleador para proteger a los trabajadores:
    • Garantizar la seguridad de las líneas eléctricas aéreas
    • Aislar las partes eléctricas
    • Suministrar interruptores de circuito de falla con descarga a tierra (GFCI)
    • Establecer e implementar un AEGCP
    • Asegurar que las herramientas eléctricas se mantengan en condiciones seguras

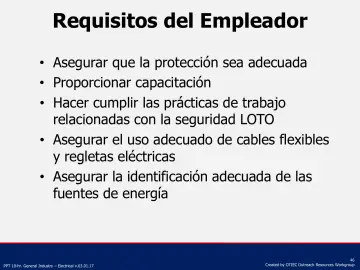

46. Slide 46

    Requisitos del Empleador

    • Asegurar que la protección sea adecuada
    • Proporcionar capacitación
    • Hacer cumplir las prácticas de trabajo relacionadas con la seguridad LOTO
    • Asegurar el uso adecuado de cables flexibles y regletas eléctricas
    • Asegurar la identificación adecuada de las fuentes de energía

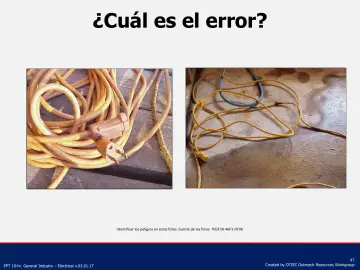

47. Slide 47

    ¿Cuál es el error?

    • Identificar los peligros en estas fotos. Fuente de las fotos: TEEX SH 46F1-HT06

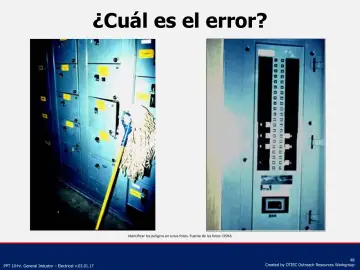

48. Slide 48

    ¿Cuál es el error?

    • Identificar los peligros en estas fotos. Fuente de las fotos: OSHA

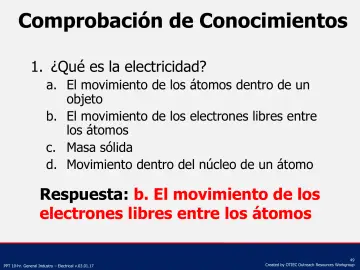

49. Slide 49

    Comprobación de Conocimientos

    • 1. ¿Qué es la electricidad?
    • a. El movimiento de los átomos dentro de un objeto
    • b. El movimiento de los electrones libres entre los átomos
    • c. Masa sólida
    • d. Movimiento dentro del núcleo de un átomo
    • Respuesta: b. El movimiento de los electrones libres entre los átomos
50. Slide 50

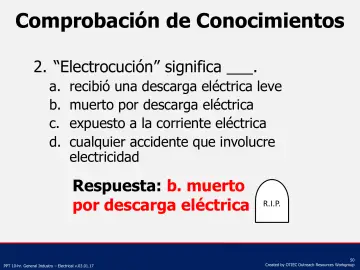

    Comprobación de Conocimientos

    • 2. “Electrocución” significa ___ .
    • a. recibió una descarga eléctrica leve
    • b. muerto por descarga eléctrica
    • c. expuesto a la corriente eléctrica
    • d. cualquier accidente que involucre electricidad
    • Respuesta: b. muerto por descarga eléctrica
    • R.I.P.

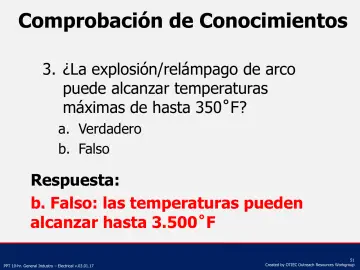

51. Slide 51

    Comprobación de Conocimientos

    • 3. ¿La explosión/relámpago de arco puede alcanzar temperaturas máximas de hasta 350˚F?
    • a. Verdadero
    • b. Falso
    • Respuesta:
    • b. Falso: la s temperaturas pueden alcanzar hasta 3.500˚F
52. Slide 52

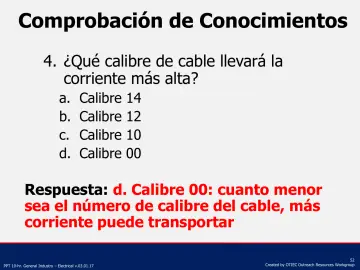

    Comprobación de Conocimientos

    • 4. ¿Qué calibre de cable llevará la corriente más alta?
    • a. Calibre 14
    • b. Calibre 12
    • c. Calibre 10
    • d. Calibre 00
    • Respuesta: d. Calibre 00: cuanto menor sea el número de calibre del cable, más corriente puede transportar

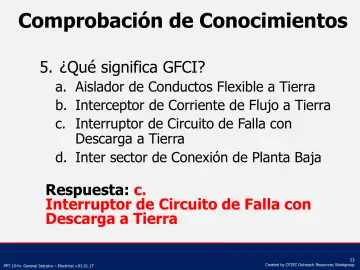

53. Slide 53

    Comprobación de Conocimientos

    • 5. ¿Qué significa GFCI?
    • a. Aislador de Conductos Flexible a Tierra
    • b. Interceptor de Corriente de Flujo a Tierra
    • c. Interruptor de Circuito de Falla con Descarga a Tierra
    • d. Inter sector de Conexión de Planta Baja
    • Respuesta: c.
    • Interruptor de Circuito de Falla con Descarga a Tierra

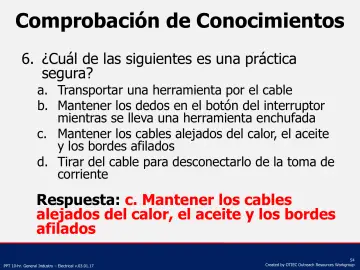

54. Slide 54

    Comprobación de Conocimientos

    • 6. ¿Cuál de las siguientes es una práctica segura?
    • a. Transportar una herramienta por el cable
    • b. Mantener los dedos en el botón del interruptor mientras se lleva una herramienta enchufada
    • c. Mantener los cables alejados del calor, el aceite y los bordes afilados
    • d. Tirar del cable para desconectarlo de la toma de corriente
    • Respuesta: c. Mantener los cables alejados del calor, el aceite y los bordes afilados

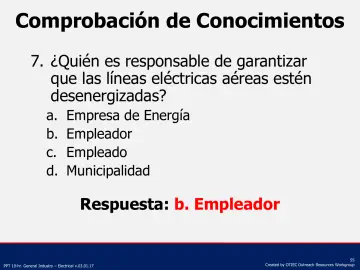

55. Slide 55

    Comprobación de Conocimientos

    • 7. ¿Quién es responsable de garantizar que las líneas eléctricas aéreas estén desenergizadas?
    • a. Empresa de Energía
    • b. Empleador
    • c. Empleado
    • d. Municipalidad
    • Respuesta: b. Empleador
