Grúas, cabrias, montacargas, elevadores y transportadores (Capacitación de Extensión de 10 horas de OSHA, Construcción)

The words on each slide as the author wrote them, read from the file by software so they can be searched. Layout, pictures and tables are not shown here: the slides above and the download are the original.

1. Slide 1

   Grúas

   • 10 horas de Extensión sobre
   • Construcción

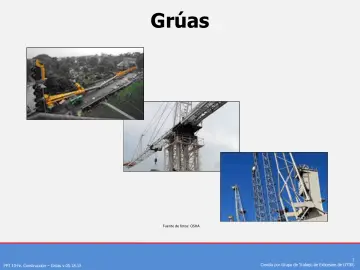

2. Slide 2

   Grúas

   • Fuente de fotos: OSHA
3. Slide 3

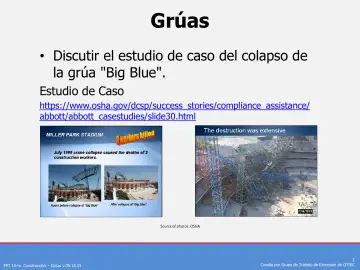

   Grúas

   • Discutir el estudio de caso del colapso de la grúa "Big Blue".
   • Estudio de Caso
   • https://www.osha.gov/dcsp/success_stories/compliance_assistance/abbott/abbott_casestudies/slide30.html

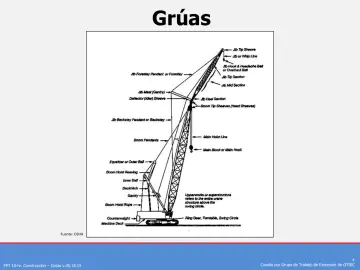

4. Slide 4

   Grúas

   • Fuente: OSHA
5. Slide 5

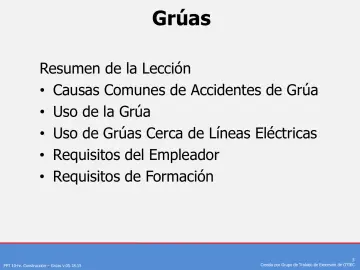

   Grúas

   • Resumen de la Lección
   • Causas Comunes de Accidentes de Grúa
   • Uso de la Grúa
   • Uso de Grúas Cerca de Líneas Eléctricas
   • Requisitos del Empleador
   • Requisitos de Formación

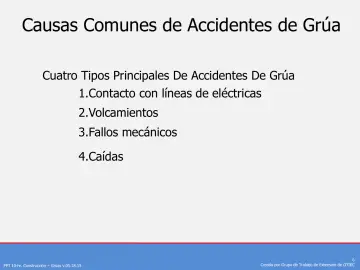

6. Slide 6

   Causas Comunes de Accidentes de Grúa

   • Cuatro Tipos Principales De Accidentes De Grúa 1.Contacto con líneas de eléctricas
   • 2.Volcamientos
   • 3.Fallos mecánicos
   • 4.Caídas
7. Slide 7

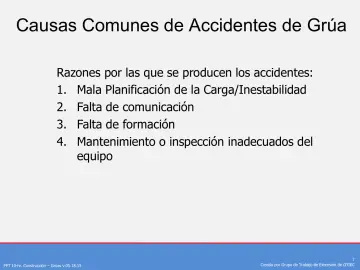

   Causas Comunes de Accidentes de Grúa

   • Razones por las que se producen los accidentes:
   • 1. Mala Planificación de la Carga/Inestabilidad
   • 2. Falta de comunicación
   • 3. Falta de formación
   • 4. Mantenimiento o inspección inadecuados del equipo

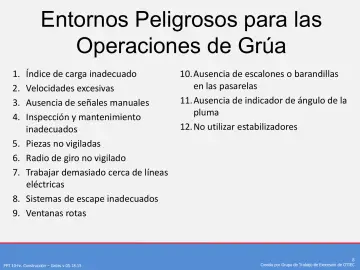

8. Slide 8

   Entornos Peligrosos para las Operaciones de Grúa

   • 1. Índice de carga inadecuado
   • 2. Velocidades excesivas
   • 3. Ausencia de señales manuales
   • 4. Inspección y mantenimiento inadecuados
   • 5. Piezas no vigiladas
   • 6. Radio de giro no vigilado
   • 7. Trabajar demasiado cerca de líneas eléctricas
   • 8. Sistemas de escape inadecuados
   • 9. Ventanas rotas
   • 10.Ausencia de escalones o barandillas en las pasarelas
   • 11.Ausencia de indicador de ángulo de la pluma
   • 12.No utilizar estabilizadores

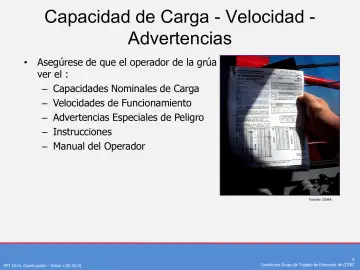

9. Slide 9

   Capacidad de Carga - Velocidad - Advertencias

   • Asegúrese de que el operador de la grúa puede ver el :
   • Capacidades Nominales de Carga
   • Velocidades de Funcionamiento
   • Advertencias Especiales de Peligro
   • Instrucciones
   • Manual del Operador
   • Fuente: OSHA

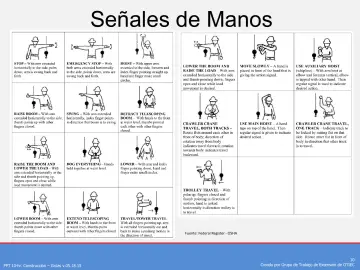

10. Slide 10

    Señales de Manos

    • Fuente: Federal Register - OSHA

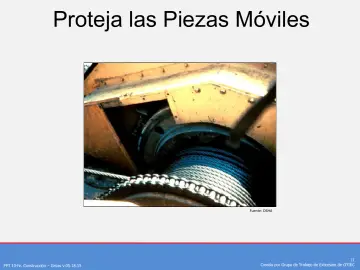

11. Slide 11

    Proteja las Piezas Móviles

    • Fuente: OSHA

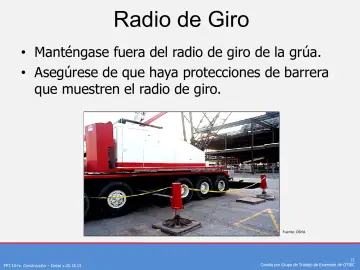

12. Slide 12

    Radio de Giro

    • Manténgase fuera del radio de giro de la grúa.
    • Asegúrese de que haya protecciones de barrera que muestren el radio de giro.
    • Fuente: OSHA

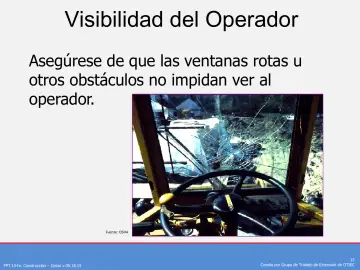

13. Slide 13

    Visibilidad del Operador

    • Asegúrese de que las ventanas rotas u otros obstáculos no impidan ver al operador.
    • Fuente: OSHA
14. Slide 14

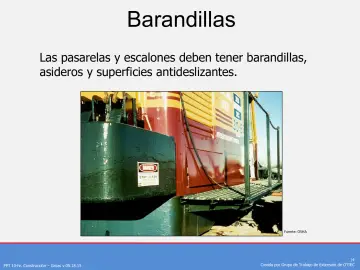

    Barandillas

    • Las pasarelas y escalones deben tener barandillas, asideros y superficies antideslizantes.
    • Fuente: OSHA
15. Slide 15

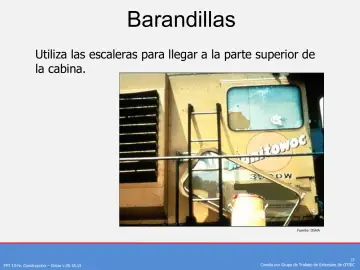

    Barandillas

    • Utiliza las escaleras para llegar a la parte superior de la cabina.
    • Fuente: OSHA

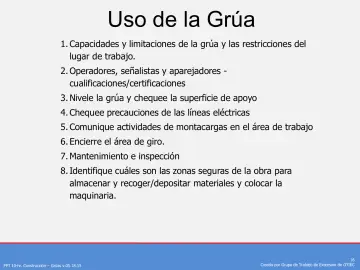

16. Slide 16

    Uso de la Grúa

    • 1. Capacidades y limitaciones de l a grúa y las r estricciones del lugar de trabajo.
    • 2. Operadores, señalistas y aparejadores - cualificaciones/certificaciones
    • 3. Nivele la grúa y chequee la superficie de a poyo
    • 4. Chequee precauciones de l as l íneas e léctricas
    • 5. Comunique actividades de montacargas en el área de trabajo
    • 6. Encierre el área de gi ro.
    • 7. Mantenimiento e inspección
    • 8. Identifique cuáles son las zonas seguras de la obra para almacenar y recoger/depositar materiales y colocar la maquinaria.

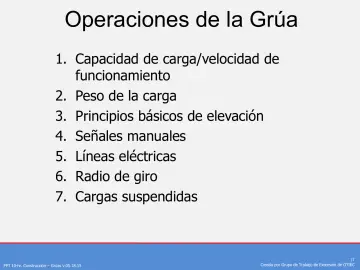

17. Slide 17

    Operaciones de la Grúa

    • 1. Capacidad de carga/velocidad de funcionamiento
    • 2. Peso de la carga
    • 3. Principios básicos de elevación
    • 4. Señales manuales
    • 5. Líneas eléctricas
    • 6. Radio de giro
    • 7. Cargas suspendidas

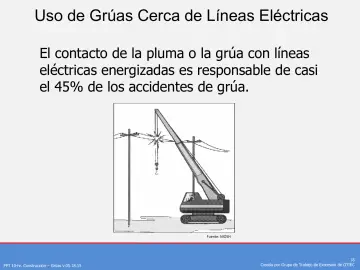

18. Slide 18

    Uso de Grúas Cerca de Líneas Eléctricas

    • El contacto de la pluma o la grúa con líneas eléctricas energizadas es responsable de casi el 45% de los accidentes de grúa.
    • Fuente: NIOSH
19. Slide 19

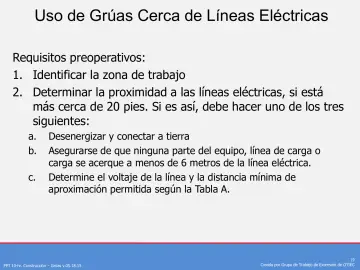

    Uso de Grúas Cerca de Líneas Eléctricas

    • Requisitos preoperativos:
    • 1. Identificar la zona de trabajo
    • 2. Determinar la proximidad a las líneas eléctricas, si está más cerca de 20 pies. Si es así, debe hacer uno de los tres siguientes:
    • a. b.
    • c.
    • Desenergizar y conectar a tierra
    • Asegurarse de que ninguna parte del equipo, línea de carga o carga se acerque a menos de 6 metros de la línea eléctrica. Determine el voltaje de la línea y la distancia mínima de aproximación permitida según la Tabla A.
20. Slide 20

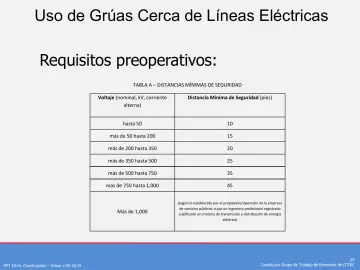

    Requisitos preoperativos:

    • Uso de Grúas Cerca de Líneas Eléctricas
    • TABLA A – DISTANCIAS MÍNIMAS DE SEGURIDAD
    • Voltaje (nominal, kV, corriente alterna)
    • Distancia Mínima de Seguridad (pies)
    • hasta 50
    • más de 50 hasta 200
    • más de 200 hasta 350
    • más de 350 hasta 500
    • más de 500 hasta 750
    • más de 750 hasta 1,000
    • Más de 1,000
    • (según lo establecido por el propietario/operador de la empresa de servicios públicos o por un ingeniero profesional registrado cualificado en materia de transmisión y distribución de energía eléctrica)

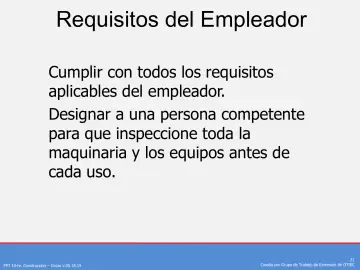

21. Slide 21

    Requisitos del Empleador

    • Cumplir con todos los requisitos aplicables del empleador.
    • Designar a una persona competente para que inspeccione toda la maquinaria y los equipos antes de cada uso.

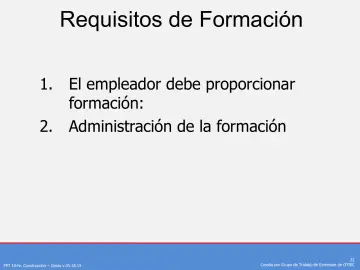

22. Slide 22

    Requisitos de Formación

    • 1. El empleador debe proporcionar formación:
    • 2. Administración de la formación
23. Slide 23

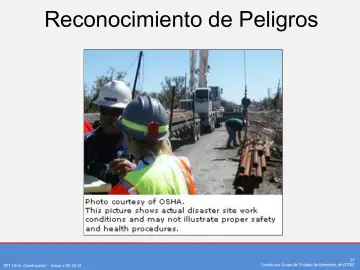

    Reconocimiento de Peligros

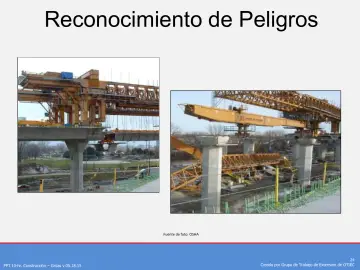

24. Slide 24

    Reconocimiento de Peligros

    • Fuente de foto: OSHA
25. Slide 25

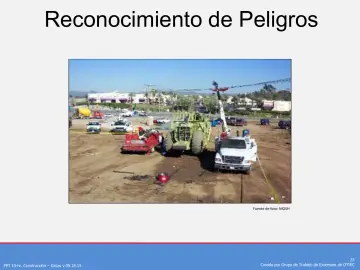

    Reconocimiento de Peligros

    • Fuente de foto: NIOSH

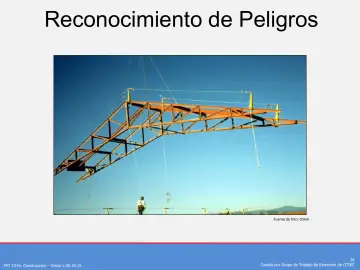

26. Slide 26

    Reconocimiento de Peligros

    • Fuente de foto: OSHA
27. Slide 27

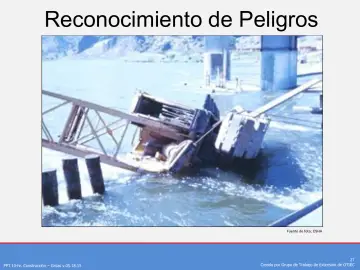

    Reconocimiento de Peligros

    • Fuente de foto: OSHA
28. Slide 28

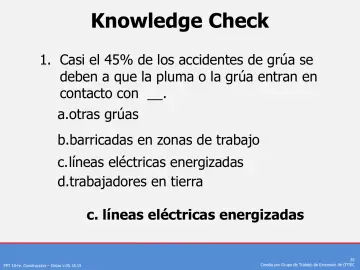

    Knowledge Check

    • 1. Casi el 45% de los accidentes de grúa se deben a que la pluma o la grúa entran en contacto con __.
    • a.otras grúas
    • b.barricadas en z onas de trabajo c.líneas eléctricas energizadas d.trabajadores en tierra
    • c. líneas eléctricas energizadas
29. Slide 29

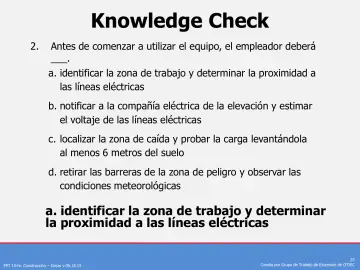

    Knowledge Check

    • Antes de comenzar a utilizar el equipo, el empleador deberá
    • a. identificar la zona de trabajo y determinar la proximidad a las líneas eléctricas
    • b. notificar a la compañía eléctrica de la elevación y estimar el voltaje de las líneas eléctricas
    • c. localizar la zona de caída y probar la carga levantándola al menos 6 metros del suelo
    • d. retirar las barreras de la zona de peligro y observar las condiciones meteorológicas
30. Slide 30

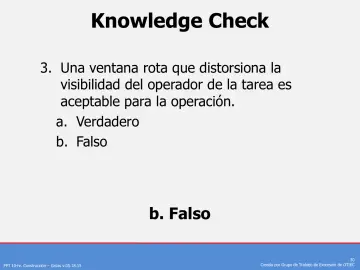

    Knowledge Check

    • 3. Una ventana rota que distorsiona la visibilidad del operador de la tarea es aceptable para la operación.
    • a. Verdadero
    • b. Falso
    • b. Falso
31. Slide 31

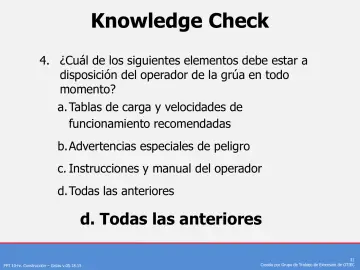

    Knowledge Check

    • 4. ¿Cuál de los siguientes elementos debe estar a disposición del operador de la grúa en todo momento?
    • a. Tablas de carga y velocidades de funcionamiento recomendadas b.Advertencias especiales de peligro
    • c. Instrucciones y manual del operador d.Todas las anteriores
    • d. Todas las anteriores

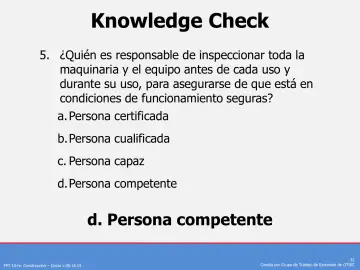

32. Slide 32

    Knowledge Check

    • 5. ¿Quién es responsable de inspeccionar toda la maquinaria y el equipo antes de cada uso y durante su uso, para asegurarse de que está en condiciones de funcionamiento seguras?
    • a. Persona certificada
    • b.Persona cualificada
    • c. Persona capaz
    • d.Persona co mpetente
    • d. Persona competente
