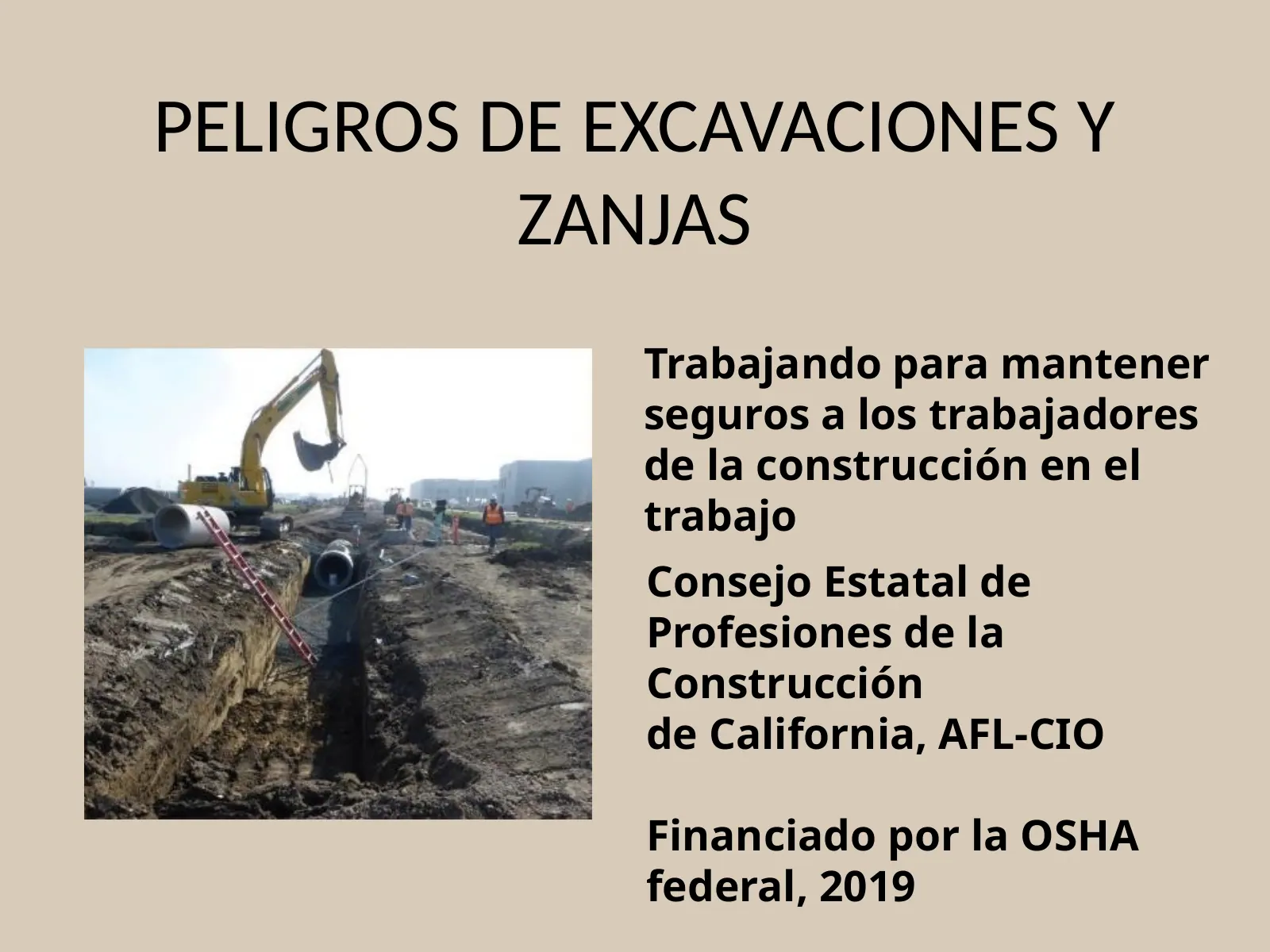

1. Slide 1

   PELIGROS DE EXCAVACIONES Y ZANJAS

   • Trabajando para mantener seguros a los trabajadores de la construcción en el trabajo
   • Consejo Estatal de Profesiones de la Construcción de California, AFL-CIO
   • Financiado por la OSHA federal, 2019
2. Slide 2

   Financiada por:

   • Capacitación desarrollada por:
   • Consejo Estatal de Profesiones de la Construcción de California,
   • AFL-CIO
   • Este material se elaboró con el apoyo de la subvención SH-05030-SH8 de la Administración de Seguridad y Salud Ocupacionales del Departamento del Trabajo de EE. UU. No refleja necesariamente los puntos de vista o las políticas del Departamento del Trabajo de EE. UU., y la mención de nombres o productos comerciales, u organizaciones tampoco implica que el gobierno de EE. UU. los recomiende o respalde.

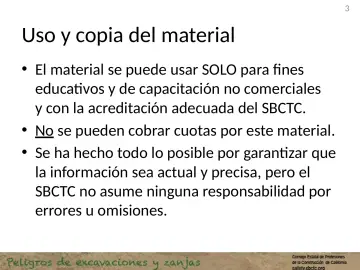

3. Slide 3

   Uso y copia del material

   • El material se puede usar SOLO para fines educativos y de capacitación no comerciales y con la acreditación adecuada del SBCTC.
   • No se pueden cobrar cuotas por este material.
   • Se ha hecho todo lo posible por garantizar que la información sea actual y precisa, pero el SBCTC no asume ninguna responsabilidad por errores u omisiones.
4. Slide 4

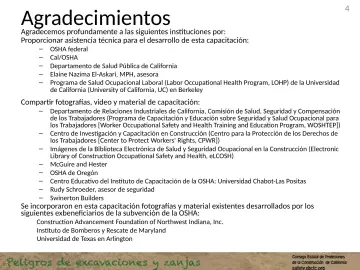

   Agradecimientos

   • Agradecemos profundamente a las siguientes instituciones por: Proporcionar asistencia técnica para el desarrollo de esta capacitación:
   • OSHA federal
   • Cal/OSHA
   • Departamento de Salud Pública de California
   • Elaine Nazima El-Askari, MPH, asesora
   • Programa de Salud Ocupacional Laboral (Labor Occupational Health Program, LOHP) de la Universidad de California (University of California, UC) en Berkeley
   • Compartir fotografías, video y material de capacitación:
   • Departamento de Relaciones Industriales de California, Comisión de Salud, Seguridad y Compensación de los Trabajadores (Programa de Capacitación y Educación sobre Seguridad y Salud Ocupacional para los Trabajadores [Worker Occupational Safety and Health Training and Education Program, WOSHTEP]) Centro de Investigación y Capacitación en Construcción (Centro para la Protección de los Derechos de los Trabajadores [Center to Protect Workers' Rights, CPWR])
   • Imágenes de la Biblioteca Electrónica de Salud y Seguridad Ocupacional en la Construcción (Electronic Library of Construction Occupational Safety and Health, eLCOSH)
   • McGuire and Hester
   • OSHA de Oregón
   • Centro Educativo del Instituto de Capacitación de la OSHA: Universidad Chabot-Las Positas
   • Rudy Schroeder, asesor de seguridad
   • Swinerton Builders
   • Se incorporaron en esta capacitación fotografías y material existentes desarrollados por los siguientes exbeneficiarios de la subvención de la OSHA:
   • Construction Advancement Foundation of Northwest Indiana, Inc. Instituto de Bomberos y Rescate de Maryland
   • Universidad de Texas en Arlington
5. Slide 5

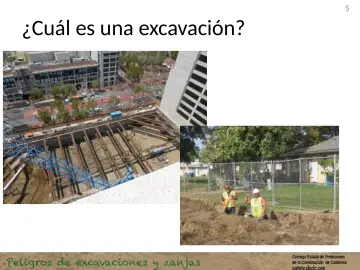

   ¿Cuál es una excavación?

6. Slide 6

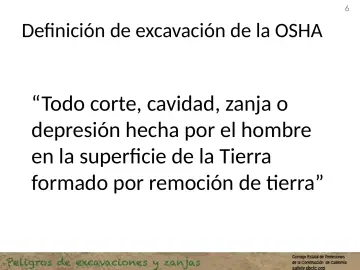

   Definición de excavación de la OSHA

   • “Todo corte, cavidad, zanja o depresión hecha por el hombre en la superficie de la Tierra formado por remoción de tierra”

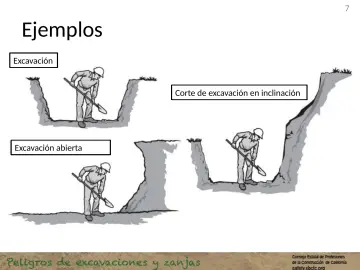

7. Slide 7

   Ejemplos

   • Excavación
   • Corte de excavación en inclinación
   • Excavación abierta
8. Slide 8

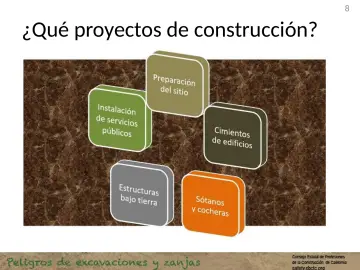

   ¿Qué proyectos de construcción?

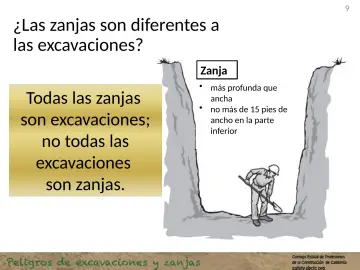

9. Slide 9

   ¿Las zanjas son diferentes a las excavaciones?

   • Zanja
   • Todas las zanjas son excavaciones; no todas las excavaciones son zanjas.
   • más profunda que ancha
   • no más de 15 pies de ancho en la parte inferior

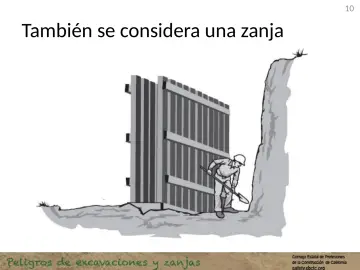

10. Slide 10

    También se considera una zanja

11. Slide 11

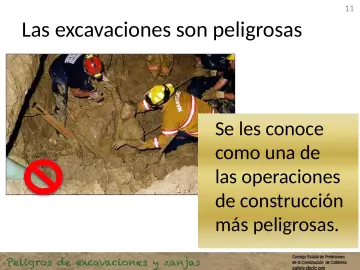

    Las excavaciones son peligrosas

    • Se les conoce como una de las operaciones de construcción más peligrosas.
12. Slide 12

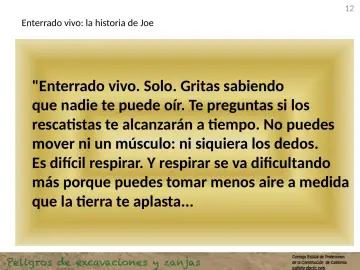

    Enterrado vivo: la historia de Joe

    • "Enterrado vivo. Solo. Gritas sabiendo que nadie te puede oír. Te preguntas si los rescatistas te alcanzarán a tiempo. No puedes mover ni un músculo: ni siquiera los dedos.
    • Es difícil respirar. Y respirar se va dificultando más porque puedes tomar menos aire a medida que la tierra te aplasta...
13. Slide 13

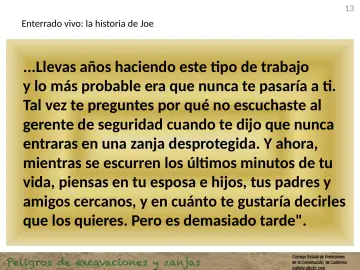

    Enterrado vivo: la historia de Joe

    • (Continuación)
    • ...Llevas años haciendo este tipo de trabajo y lo más probable era que nunca te pasaría a ti. Tal vez te preguntes por qué no escuchaste al gerente de seguridad cuando te dijo que nunca entraras en una zanja desprotegida. Y ahora, mientras se escurren los últimos minutos de tu vida, piensas en tu esposa e hijos, tus padres y amigos cercanos, y en cuánto te gustaría decirles que los quieres. Pero es demasiado tarde".

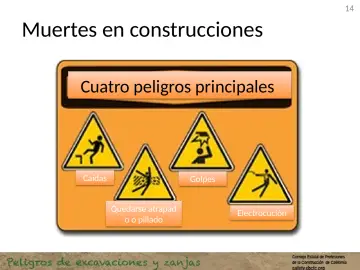

14. Slide 14

    Muertes en construcciones

    • Cuatro peligros principales
    • Caídas
    • Golpes
    • Quedarse atrapad o o pillado
    • Electrocución

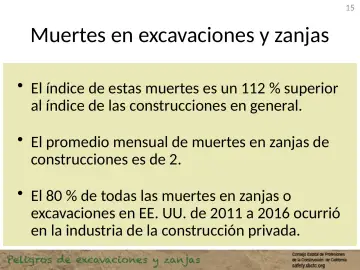

15. Slide 15

    Muertes en excavaciones y zanjas

    • El índice de estas muertes es un 112 % superior al índice de las construcciones en general.
    • El promedio mensual de muertes en zanjas de construcciones es de 2.
    • El 80 % de todas las muertes en zanjas o excavaciones en EE. UU. de 2011 a 2016 ocurrió en la industria de la construcción privada.
16. Slide 16

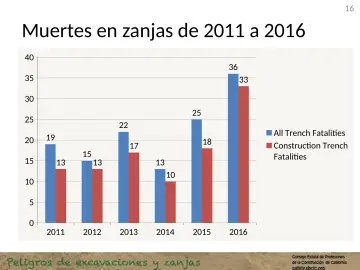

    Muertes en zanjas de 2011 a 2016

    • All Trench Fatalities Construction Trench Fatalities
    • 2011
    • 2012
    • 2013
    • 2014
    • 2015
    • 2016
17. Slide 17

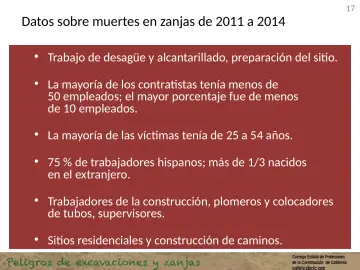

    Datos sobre muertes en zanjas de 2011 a 2014

    • Trabajo de desagüe y alcantarillado, preparación del sitio.
    • La mayoría de los contratistas tenía menos de
    • 50 empleados; el mayor porcentaje fue de menos de 10 empleados.
    • La mayoría de las víctimas tenía de 25 a 54 años.
    • 75 % de trabajadores hispanos; más de 1/3 nacidos en el extranjero.
    • Trabajadores de la construcción, plomeros y colocadores de tubos, supervisores.
    • Sitios residenciales y construcción de caminos.
18. Slide 18

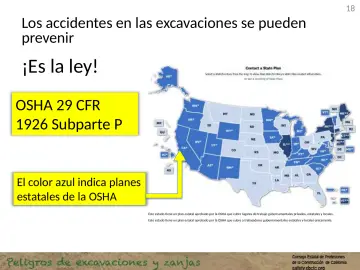

    ¡Es la ley!

    • Los accidentes en las excavaciones se pueden prevenir
    • OSHA 29 CFR
    • 1926 Subparte P
    • El color azul indica planes estatales de la OSHA
    • Este estado tiene un plan estatal aprobado por la OSHA que cubre lugares de trabajo gubernamentales privados, estatales y locales.
    • Este estado tiene un plan estatal aprobado por la OSHA que cubre a trabajadores gubernamentales estatales y locales únicamente.

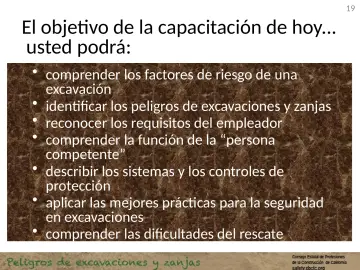

19. Slide 19

    El objetivo de la capacitación de hoy... usted podrá:

    • comprender los factores de riesgo de una excavación
    • identificar los peligros de excavaciones y zanjas
    • reconocer los requisitos del empleador
    • comprender la función de la “persona competente”
    • describir los sistemas y los controles de protección
    • aplicar las mejores prácticas para la seguridad en excavaciones
    • comprender las dificultades del rescate

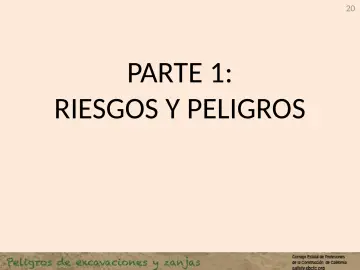

20. Slide 20

    PARTE 1:

    • RIESGOS Y PELIGROS
21. Slide 21

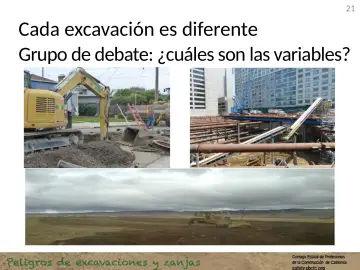

    Cada excavación es diferente

    • Grupo de debate: ¿cuáles son las variables?

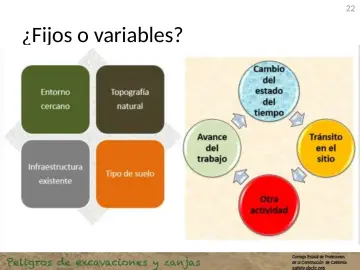

22. Slide 22

    ¿Fijos o variables?

23. Slide 23

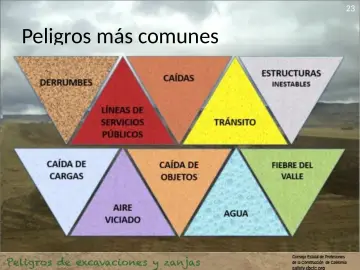

    Peligros más comunes

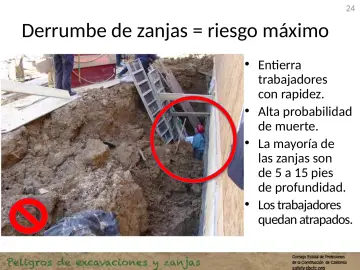

24. Slide 24

    Derrumbe de zanjas = riesgo máximo

    • Entierra trabajadores con rapidez.
    • Alta probabilidad de muerte.
    • La mayoría de las zanjas son de 5 a 15 pies de profundidad.
    • Los trabajadores quedan atrapados.
25. Slide 25

    Los derrumbes suceden súbitamente

26. Slide 26

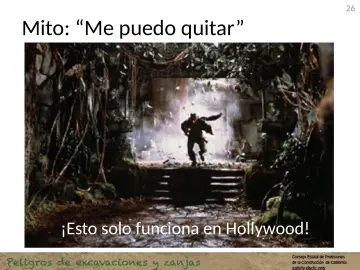

    Mito: “Me puedo quitar”

    • ¡Esto solo funciona en Hollywood!
27. Slide 27

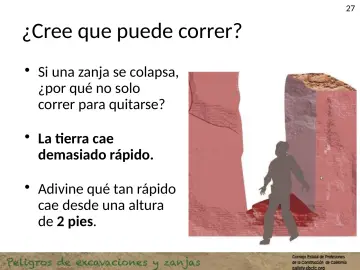

    ¿Cree que puede correr?

    • Si una zanja se colapsa, ¿por qué no solo correr para quitarse?
    • La tierra cae demasiado rápido.
    • Adivine qué tan rápido cae desde una altura de 2 pies.
28. Slide 28

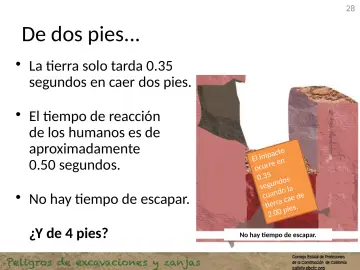

    De dos pies...

    • La tierra solo tarda 0.35 segundos en caer dos pies.
    • El tiempo de reacción de los humanos es de aproximadamente 0.50 segundos.
    • No hay tiempo de escapar.
    • ¿Y de 4 pies?
    • acto
    • El e en
    • 0.35 dos
    • segu o la
    • cuan cae de tierra ies.
    • 2.00

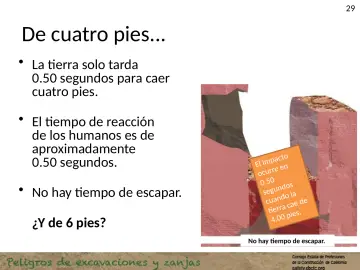

29. Slide 29

    De cuatro pies...

    • La tierra solo tarda
    • 0.50 segundos para caer cuatro pies.
    • El tiempo de reacción de los humanos es de aproximadamente 0.50 segundos.
    • No hay tiempo de escapar.
    • ¿Y de 6 pies?
    • acto
    • El e en
    • 0.50 dos
    • segu o la
    • cuan cae de tierra ies.
    • 4.00
30. Slide 30

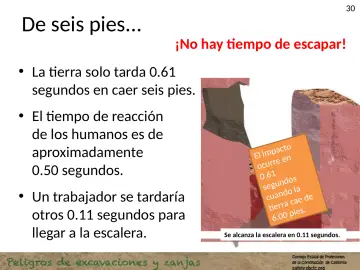

    De seis pies...

    • ¡No hay tiempo de escapar!
    • La tierra solo tarda 0.61 segundos en caer seis pies.
    • El tiempo de reacción de los humanos es de aproximadamente 0.50 segundos.
    • Un trabajador se tardaría otros 0.11 segundos para llegar a la escalera.
    • acto
    • El en e
    • oc
    • 0.61 dos
    • segu o la
    • cuan cae de tierra ies.
    • 6.00
    • Se alcanza la escalera en 0.11 segundos.
31. Slide 31

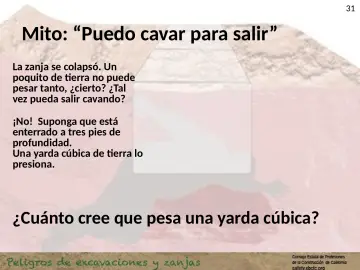

    Mito: “Puedo cavar para salir”

    • La zanja se colapsó. Un poquito de tierra no puede pesar tanto, ¿cierto? ¿Tal vez pueda salir cavando?
    • ¡No! Suponga que está enterrado a tres pies de profundidad.
    • Una yarda cúbica de tierra lo presiona.
    • ¿Cuánto cree que pesa una yarda cúbica?
32. Slide 32

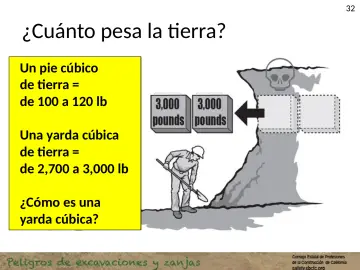

    ¿Cuánto pesa la tierra?

    • Un pie cúbico de tierra = de 100 a 120 lb
    • Una yarda cúbica de tierra = de 2,700 a 3,000 lb
    • ¿Cómo es una yarda cúbica?
33. Slide 33

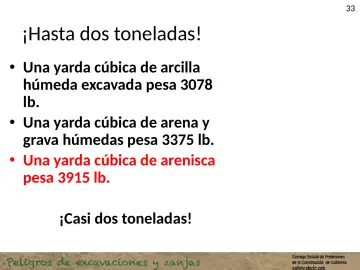

    ¡Hasta dos toneladas!

    • Una yarda cúbica de arcilla húmeda excavada pesa 3078 lb.
    • Una yarda cúbica de arena y grava húmedas pesa 3375 lb.
    • Una yarda cúbica de arenisca pesa 3915 lb.
    • ¡Casi dos toneladas!
34. Slide 34

    El equivalente a un vehículo

    • 3,922-4,441 lb (1.5 yd 3 )
    • 4,798-5,372 lb (1.75 yd 3 )

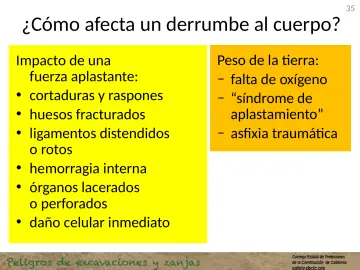

35. Slide 35

    ¿Cómo afecta un derrumbe al cuerpo?

    • Impacto de una fuerza aplastante:
    • cortaduras y raspones
    • huesos fracturados
    • ligamentos distendidos o rotos
    • hemorragia interna
    • órganos lacerados o perforados
    • daño celular inmediato
    • Peso de la tierra:
    • falta de oxígeno
    • “síndrome de aplastamiento”
    • asfixia traumática
36. Slide 36

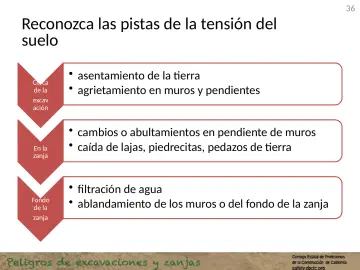

    Reconozca las pistas de la tensión del suelo

    • Cerca de la excav ación
    • En la zanja
    • Fondo de la zanja
    • asentamiento de la tierra
    • agrietamiento en muros y pendientes
    • cambios o abultamientos en pendiente de muros
    • caída de lajas, piedrecitas, pedazos de tierra
    • filtración de agua
    • ablandamiento de los muros o del fondo de la zanja
37. Slide 37

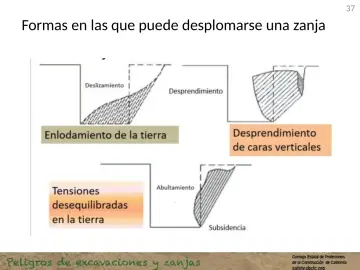

    Formas en las que puede desplomarse una zanja

    • Abultamiento

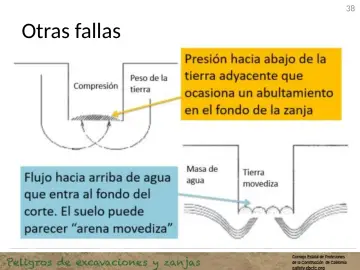

38. Slide 38

    Otras fallas

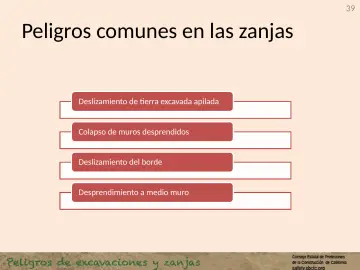

39. Slide 39

    Peligros comunes en las zanjas

    • Deslizamiento de tierra excavada apilada
    • Colapso de muros desprendidos
    • Deslizamiento del borde
    • Desprendimiento a medio muro

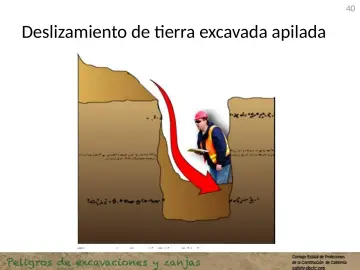

40. Slide 40

    Deslizamiento de tierra excavada apilada

41. Slide 41

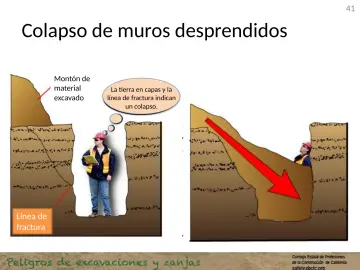

    Colapso de muros desprendidos

    • Montón de material excavado
    • Línea de fractura
    • La tierra en capas y la línea de fractura indican un colapso.
42. Slide 42

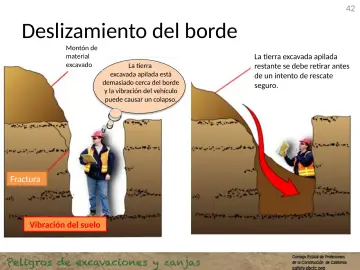

    Deslizamiento del borde

    • Montón de material excavado
    • Fractura
    • Vibración del suelo
    • La tierra
    • excavada apilada está demasiado cerca del borde y la vibración del vehículo puede causar un colapso.
    • La tierra excavada apilada restante se debe retirar antes de un intento de rescate seguro.

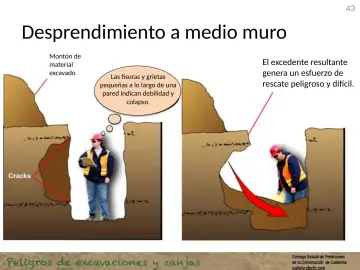

43. Slide 43

    Desprendimiento a medio muro

    • Montón de material excavado
    • Las fisuras y grietas pequeñas a lo largo de una pared indican debilidad y colapso.
    • El excedente resultante genera un esfuerzo de rescate peligroso y difícil.

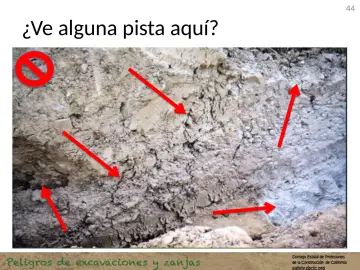

44. Slide 44

    ¿Ve alguna pista aquí?

45. Slide 45

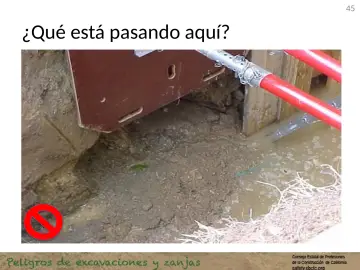

    ¿Qué está pasando aquí?

46. Slide 46

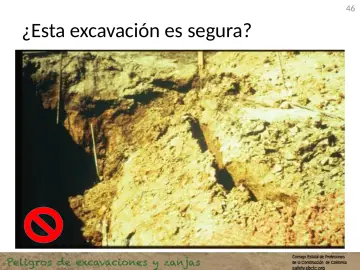

    ¿Esta excavación es segura?

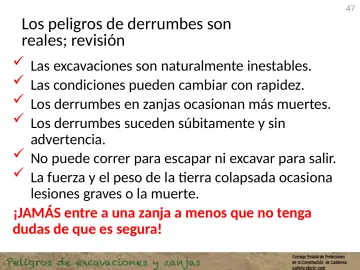

47. Slide 47

    Los peligros de derrumbes son reales; revisión

    • Las excavaciones son naturalmente inestables.
    • Las condiciones pueden cambiar con rapidez.
    • Los derrumbes en zanjas ocasionan más muertes.
    • Los derrumbes suceden súbitamente y sin advertencia.
    • No puede correr para escapar ni excavar para salir.
    • La fuerza y el peso de la tierra colapsada ocasiona lesiones graves o la muerte.
    • ¡JAMÁS entre a una zanja a menos que no tenga dudas de que es segura!

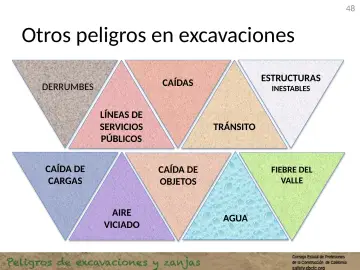

48. Slide 48

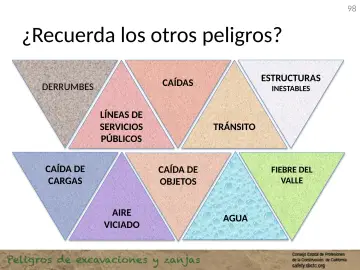

    Otros peligros en excavaciones

    • ESTRUCTURAS
    • CAÍDAS
    • DERRUMBES
    • LÍNEAS DE SERVICIOS PÚBLICOS
    • CAÍDA DE CARGAS
    • INESTABLES
    • TRÁNSITO

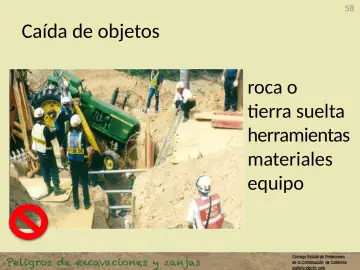

    • CAÍDA DE OBJETOS
    • AIRE
    • VICIADO
    • FIEBRE DEL VALLE
    • AGUA

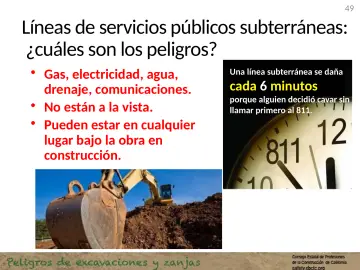

49. Slide 49

    Líneas de servicios públicos subterráneas: ¿cuáles son los peligros?

    • Gas, electricidad, agua, drenaje, comunicaciones.
    • No están a la vista.
    • Pueden estar en cualquier lugar bajo la obra en construcción.
    • Una línea subterránea se daña
    • cada 6 minutos
    • porque alguien decidió cavar sin llamar primero al 811.
50. Slide 50

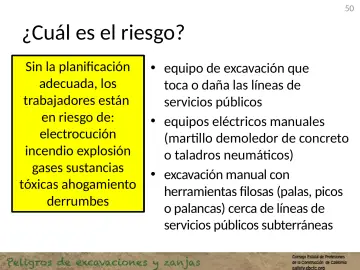

    ¿Cuál es el riesgo?

    • Sin la planificación adecuada, los trabajadores están en riesgo de: electrocución incendio explosión gases sustancias tóxicas ahogamiento derrumbes
    • equipo de excavación que toca o daña las líneas de servicios públicos
    • equipos eléctricos manuales (martillo demoledor de concreto o taladros neumáticos)
    • excavación manual con herramientas filosas (palas, picos o palancas) cerca de líneas de servicios públicos subterráneas
51. Slide 51

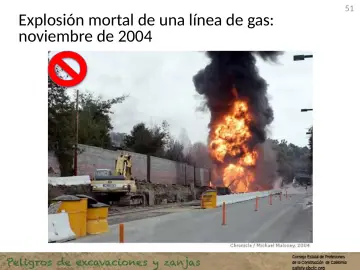

    Explosión mortal de una línea de gas: noviembre de 2004

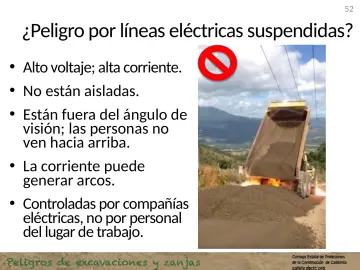

52. Slide 52

    ¿Peligro por líneas eléctricas suspendidas?

    • Alto voltaje; alta corriente.
    • No están aisladas.
    • Están fuera del ángulo de visión; las personas no ven hacia arriba.
    • La corriente puede generar arcos.
    • Controladas por compañías eléctricas, no por personal del lugar de trabajo.

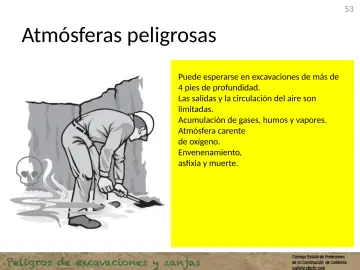

53. Slide 53

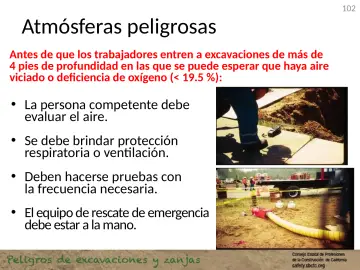

    Atmósferas peligrosas

    • Puede esperarse en excavaciones de más de 4 pies de profundidad.
    • Las salidas y la circulación del aire son limitadas.
    • Acumulación de gases, humos y vapores.
    • Atmósfera carente
    • de oxígeno.
    • Envenenamiento, asfixia y muerte.

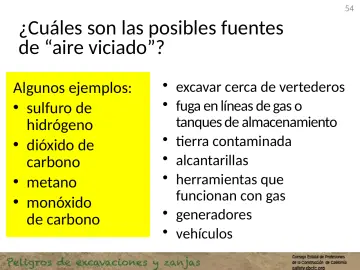

54. Slide 54

    ¿Cuáles son las posibles fuentes de “aire viciado”?

    • Algunos ejemplos:
    • sulfuro de hidrógeno
    • dióxido de carbono
    • metano
    • monóxido de carbono
    • excavar cerca de vertederos
    • fuga en líneas de gas o tanques de almacenamiento
    • tierra contaminada
    • alcantarillas
    • herramientas que funcionan con gas
    • generadores
    • vehículos

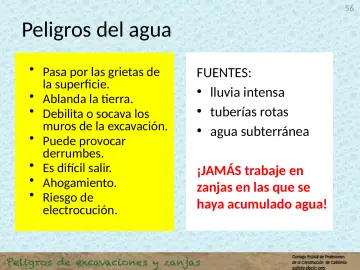

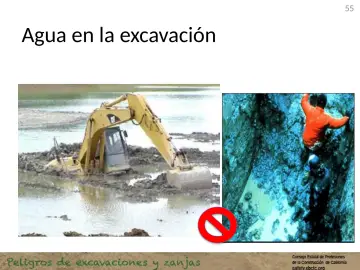

55. Slide 55

    Agua en la excavación

56. Slide 56

    Peligros del agua

    • Pasa por las grietas de la superficie.
    • Ablanda la tierra.
    • Debilita o socava los muros de la excavación.
    • Puede provocar derrumbes.
    • Es difícil salir.
    • Ahogamiento.
    • Riesgo de electrocución.
    • FUENTES:
    • lluvia intensa
    • tuberías rotas
    • agua subterránea
    • ¡JAMÁS trabaje en zanjas en las que se haya acumulado agua!

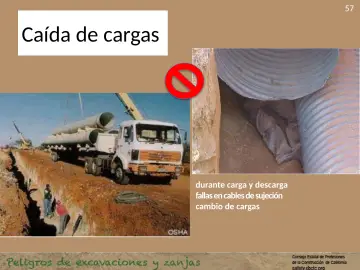

57. Slide 57

    Caída de cargas

    • durante carga y descarga fallas en cables de sujeción cambio de cargas
58. Slide 58
    • Caída de objetos
    • roca o tierra suelta herramientas materiales equipo
59. Slide 59

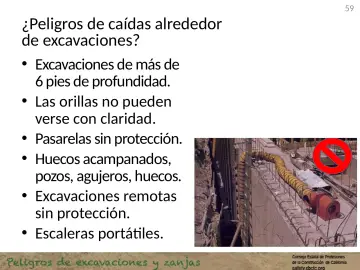

    ¿Peligros de caídas alrededor de excavaciones?

    • Excavaciones de más de 6 pies de profundidad.
    • Las orillas no pueden verse con claridad.
    • Pasarelas sin protección.
    • Huecos acampanados, pozos, agujeros, huecos.
    • Excavaciones remotas sin protección.
    • Escaleras portátiles.
60. Slide 60

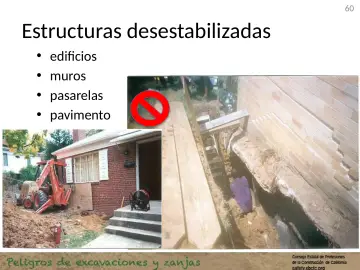

    Estructuras desestabilizadas

    • edificios
    • muros
    • pasarelas
    • pavimento
61. Slide 61

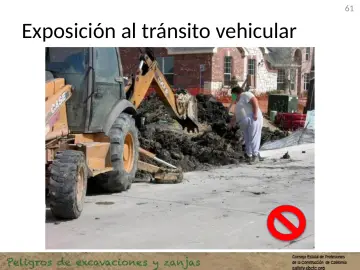

    Exposición al tránsito vehicular

62. Slide 62

    Exposición a la fiebre del valle

    • ¿Qué es?
    • Una infección provocada por inhalar esporas
    • de un hongo que está en la tierra. Tan solo unas cuantas esporas (< 10)
    • pueden ocasionar la enfermedad.
    • Nombre científico del hongo: Coccidioides.
    • La enfermedad también se conoce como “coccidioidomicosis” o “cocci”.
63. Slide 63

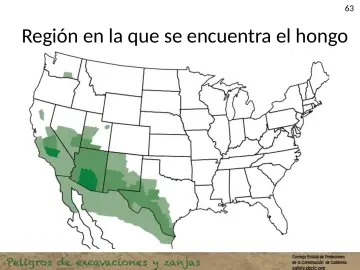

    Región en la que se encuentra el hongo

64. Slide 64

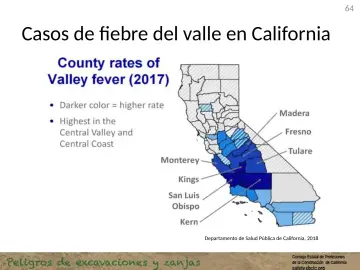

    Casos de fiebre del valle en California

    • Departamento de Salud Pública de California, 2018
65. Slide 65

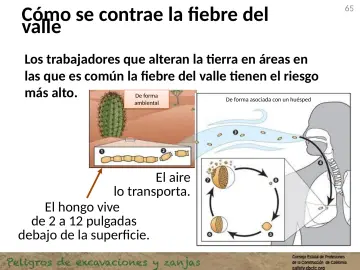

    Cómo se contrae la fiebre del valle

    • Los trabajadores que alteran la tierra en áreas en las que es común la fiebre del valle tienen el riesgo más alto.
    • De forma
    • De forma asociada con un huésped
    • ambiental
    • El aire
    • lo transporta.
    • El hongo vive
    • de 2 a 12 pulgadas
    • debajo de la superficie.
66. Slide 66

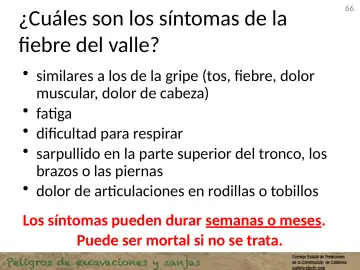

    ¿Cuáles son los síntomas de la fiebre del valle?

    • similares a los de la gripe (tos, fiebre, dolor muscular, dolor de cabeza)
    • fatiga
    • dificultad para respirar
    • sarpullido en la parte superior del tronco, los brazos o las piernas
    • dolor de articulaciones en rodillas o tobillos
    • Los síntomas pueden durar semanas o meses. Puede ser mortal si no se trata.
67. Slide 67

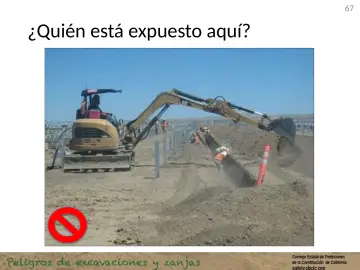

    ¿Quién está expuesto aquí?

68. Slide 68

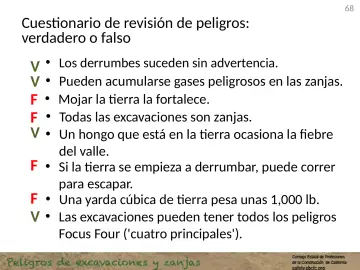

    Cuestionario de revisión de peligros: verdadero o falso

    • V • Los derrumbes suceden sin advertencia.
    • V • Pueden acumularse gases peligrosos en las zanjas. F • Mojar la tierra la fortalece.
    • F • Todas las excavaciones son zanjas.
    • V • Un hongo que está en la tierra ocasiona la fiebre
    • del valle.
    • F • Si la tierra se empieza a derrumbar, puede correr para escapar.
    • F • Una yarda cúbica de tierra pesa unas 1,000 lb.
    • V • Las excavaciones pueden tener todos los peligros Focus Four ('cuatro principales').
69. Slide 69

    Estudios de caso: actividad en grupos pequeños

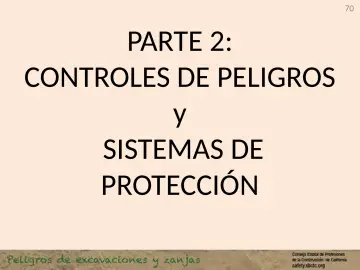

70. Slide 70

    PARTE 2:

    • CONTROLES DE PELIGROS y
    • SISTEMAS DE PROTECCIÓN
71. Slide 71

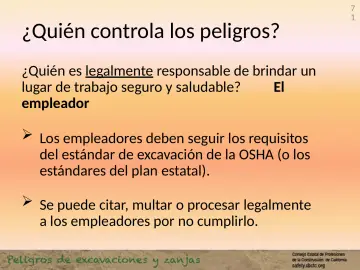

    ¿Quién controla los peligros?

    • ¿Quién es legalmente responsable de brindar un lugar de trabajo seguro y saludable?
    • El empleador
    • Los empleadores deben seguir los requisitos del estándar de excavación de la OSHA (o los estándares del plan estatal).
    • Se puede citar, multar o procesar legalmente a los empleadores por no cumplirlo.
    • 7 1

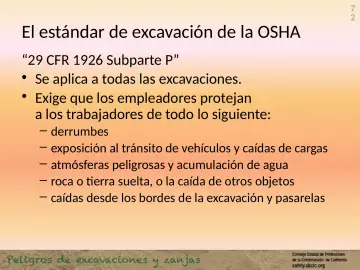

72. Slide 72

    El estándar de excavación de la OSHA

    • “29 CFR 1926 Subparte P”
    • Se aplica a todas las excavaciones.
    • Exige que los empleadores protejan a los trabajadores de todo lo siguiente:
    • derrumbes
    • exposición al tránsito de vehículos y caídas de cargas
    • atmósferas peligrosas y acumulación de agua
    • roca o tierra suelta, o la caída de otros objetos
    • caídas desde los bordes de la excavación y pasarelas
    • 7 2

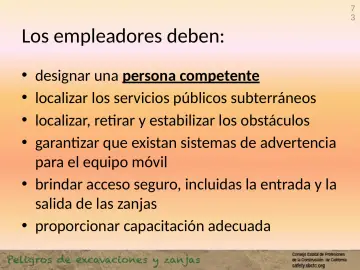

73. Slide 73

    Los empleadores deben:

    • 7 3
    • designar una persona competente
    • localizar los servicios públicos subterráneos
    • localizar, retirar y estabilizar los obstáculos
    • garantizar que existan sistemas de advertencia para el equipo móvil
    • brindar acceso seguro, incluidas la entrada y la salida de las zanjas
    • proporcionar capacitación adecuada

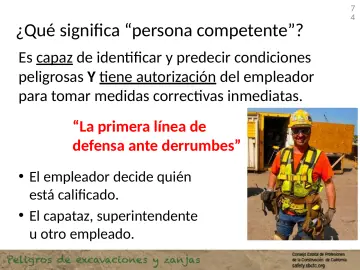

74. Slide 74

    ¿Qué significa “persona competente”?

    • Es capaz de identificar y predecir condiciones peligrosas Y tiene autorización del empleador para tomar medidas correctivas inmediatas.
    • “La primera línea de defensa ante derrumbes”
    • El empleador decide quién está calificado.
    • El capataz, superintendente u otro empleado.
    • 7 4

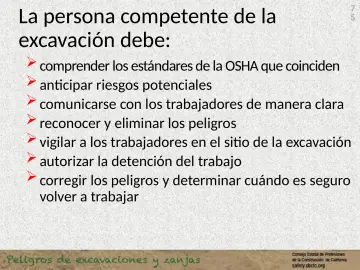

75. Slide 75

    La persona competente de la excavación debe:

    • 7 5
    • comprender los estándares de la OSHA que coinciden
    • anticipar riesgos potenciales
    • comunicarse con los trabajadores de manera clara
    • reconocer y eliminar los peligros
    • vigilar a los trabajadores en el sitio de la excavación
    • autorizar la detención del trabajo
    • corregir los peligros y determinar cuándo es seguro volver a trabajar
76. Slide 76

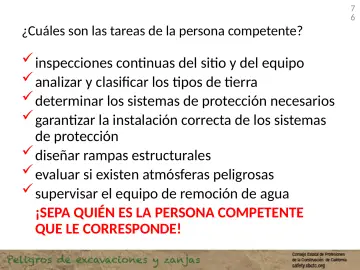

    ¿Cuáles son las tareas de la persona competente?

    • inspecciones continuas del sitio y del equipo
    • analizar y clasificar los tipos de tierra
    • determinar los sistemas de protección necesarios
    • garantizar la instalación correcta de los sistemas de protección
    • diseñar rampas estructurales
    • evaluar si existen atmósferas peligrosas
    • supervisar el equipo de remoción de agua ¡SEPA QUIÉN ES LA PERSONA COMPETENTE QUE LE CORRESPONDE!
    • 7 6
77. Slide 77

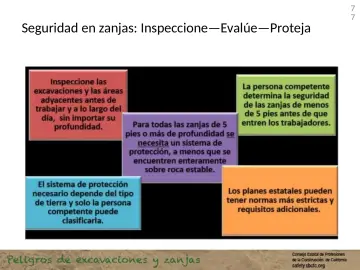

    Seguridad en zanjas: Inspeccione—Evalúe—Proteja

    • 7 7

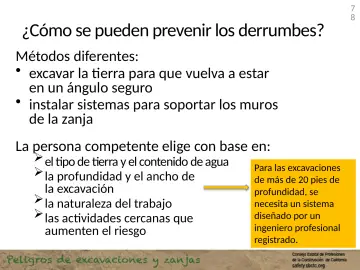

78. Slide 78

    ¿Cómo se pueden prevenir los derrumbes?

    • Métodos diferentes:
    • excavar la tierra para que vuelva a estar en un ángulo seguro
    • instalar sistemas para soportar los muros de la zanja
    • La persona competente elige con base en:
    • el tipo de tierra y el contenido de agua
    • la profundidad y el ancho de la excavación
    • la naturaleza del trabajo
    • las actividades cercanas que aumenten el riesgo
    • Para las excavaciones de más de 20 pies de profundidad, se necesita un sistema diseñado por un ingeniero profesional registrado.
    • 7 8
79. Slide 79

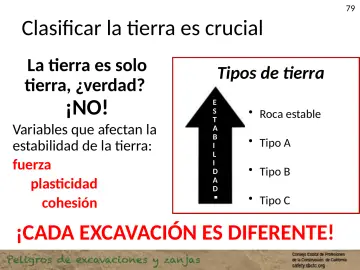

    Clasificar la tierra es crucial

    • La tierra es solo tierra, ¿verdad?
    • ¡NO!
    • Variables que afectan la estabilidad de la tierra: fuerza plasticidad cohesión
    • Tipos de tierra
    • Roca estable
    • Tipo A
    • Tipo B
    • Tipo C
    • ¡CADA EXCAVACIÓN ES DIFERENTE!
80. Slide 80

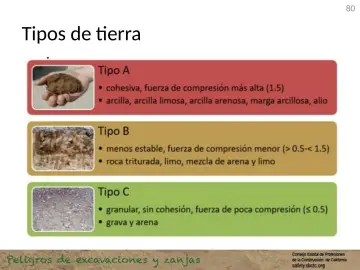

    Tipos de tierra

81. Slide 81

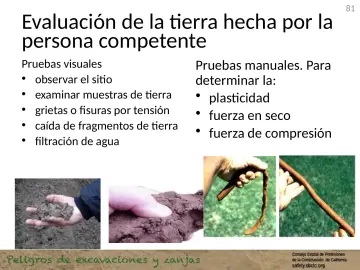

    Evaluación de la tierra hecha por la persona competente

    • Pruebas visuales
    • observar el sitio
    • examinar muestras de tierra
    • grietas o fisuras por tensión
    • caída de fragmentos de tierra
    • filtración de agua
    • Pruebas manuales. Para determinar la:
    • plasticidad
    • fuerza en seco
    • fuerza de compresión
82. Slide 82

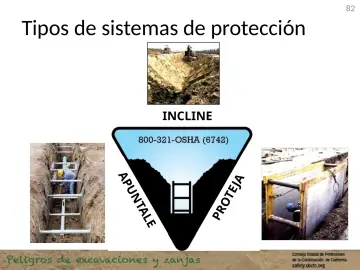

    Tipos de sistemas de protección

    • LE
    • TA
    • UN AP
    • PR
    • OT
    • E JA
    • INCLINE

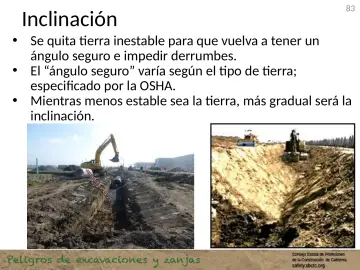

83. Slide 83

    Inclinación

    • Se quita tierra inestable para que vuelva a tener un ángulo seguro e impedir derrumbes.
    • El “ángulo seguro” varía según el tipo de tierra; especificado por la OSHA.
    • Mientras menos estable sea la tierra, más gradual será la inclinación.
84. Slide 84

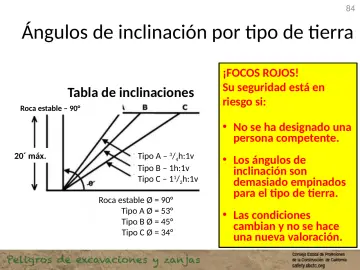

    Ángulos de inclinación por tipo de tierra

    • Tabla de inclinaciones
    • Roca estable – 90°
    • ¡FOCOS ROJOS!
    • Su seguridad está en riesgo si:
    • No se ha designado una persona competente.
    • 20´ máx.
    • Tipo A – 3 / 4 h:1v Tipo B – 1h:1v Tipo C – 1 1 / 2 h:1v
    • Roca estable Ø = 90°
    • Tipo A Ø = 53°
    • Tipo B Ø = 45°
    • Tipo C Ø = 34°
    • Los ángulos de inclinación son demasiado empinados para el tipo de tierra.
    • Las condiciones cambian y no se hace una nueva valoración.

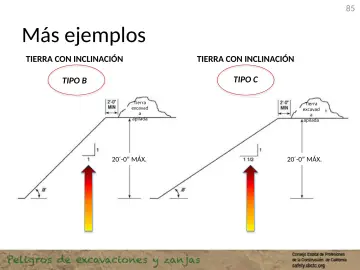

85. Slide 85

    Más ejemplos

    • TIERRA CON INCLINACIÓN
    • TIPO B
    • TIPO C
    • Tierra excavad a apilada
    • 20´-0” MÁX.
    • 20´-0” MÁX.

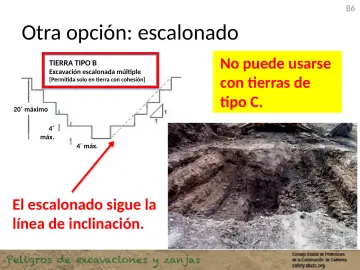

86. Slide 86

    Otra opción: escalonado

    • TIERRA TIPO B
    • Excavación escalonada múltiple
    • [Permitida solo en tierra con cohesión]
    • 20´ máximo
    • 4´ máx.
    • 4´ máx.
    • El escalonado sigue la línea de inclinación.
    • No puede usarse con tierras de tipo C.

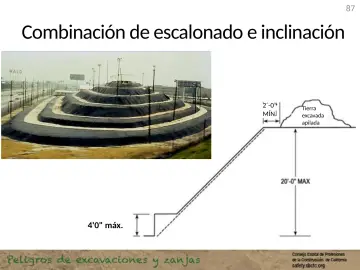

87. Slide 87

    Combinación de escalonado e inclinación

    • 2´-0” MÍN.
    • 4'0" máx.
    • Tierra excavada apilada
88. Slide 88

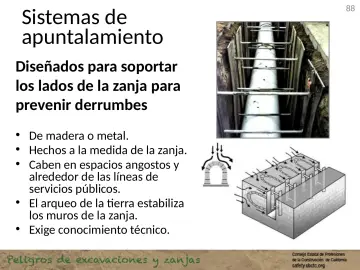

    Sistemas de apuntalamiento

    • Diseñados para soportar los lados de la zanja para prevenir derrumbes
    • De madera o metal.
    • Hechos a la medida de la zanja.
    • Caben en espacios angostos y alrededor de las líneas de servicios públicos.
    • El arqueo de la tierra estabiliza los muros de la zanja.
    • Exige conocimiento técnico.
89. Slide 89

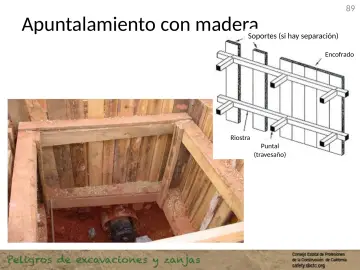

    Apuntalamiento con madera

    • Soportes (si hay separación)
    • Encofrado
    • Riostra
    • Puntal
    • (travesaño)

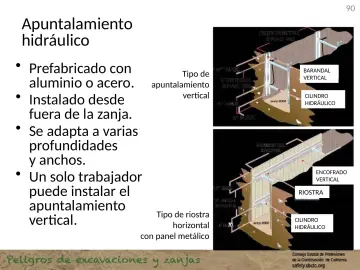

90. Slide 90

    Apuntalamiento hidráulico

    • Prefabricado con
    • Tipo de
    • aluminio o acero. apuntalamiento
    • vertical
    • Instalado desde
    • fuera de la zanja.
    • Se adapta a varias profundidades
    • y anchos.
    • Un solo trabajador
    • puede instalar el apuntalamiento
    • Tipo de riostra
    • vertical.
    • horizontal
    • con panel metálico
    • BARANDAL VERTICAL
    • CILINDRO
    • HIDRÁULICO
    • ENCOFRADO VERTICAL
    • RIOSTRA
    • CILINDRO
    • HIDRÁULICO

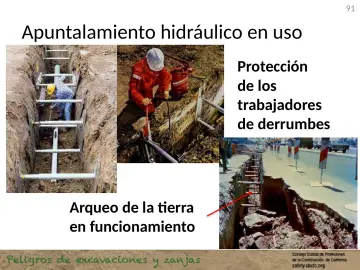

91. Slide 91

    Apuntalamiento hidráulico en uso

    • Protección
    • de los trabajadores de derrumbes
    • Arqueo de la tierra en funcionamiento

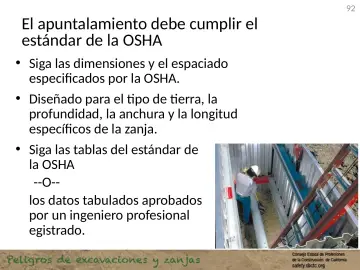

92. Slide 92

    El apuntalamiento debe cumplir el estándar de la OSHA

    • Siga las dimensiones y el espaciado especificados por la OSHA.
    • Diseñado para el tipo de tierra, la profundidad, la anchura y la longitud específicos de la zanja.
    • Siga las tablas del estándar de la OSHA
    • --O--
    • los datos tabulados aprobados por un ingeniero profesional egistrado.

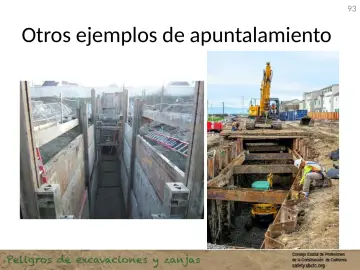

93. Slide 93

    Otros ejemplos de apuntalamiento

94. Slide 94

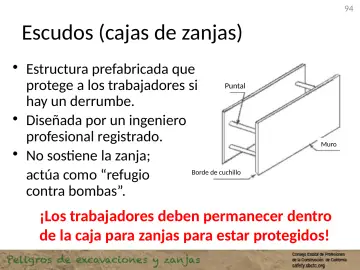

    Escudos (cajas de zanjas)

    • Estructura prefabricada que
    • Puntal
    • protege a los trabajadores si hay un derrumbe.
    • Diseñada por un ingeniero profesional registrado.
    • No sostiene la zanja;
    • Borde de cuchillo
    • actúa como “refugio
    • contra bombas”.
    • Muro
    • ¡Los trabajadores deben permanecer dentro de la caja para zanjas para estar protegidos!
95. Slide 95

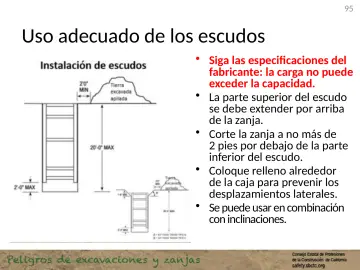

    Uso adecuado de los escudos

    • Siga las especificaciones del fabricante: la carga no puede exceder la capacidad.
    • La parte superior del escudo se debe extender por arriba de la zanja.
    • Corte la zanja a no más de
    • 2 pies por debajo de la parte inferior del escudo.
    • Coloque relleno alrededor de la caja para prevenir los desplazamientos laterales.
    • Se puede usar en combinación con inclinaciones.
96. Slide 96

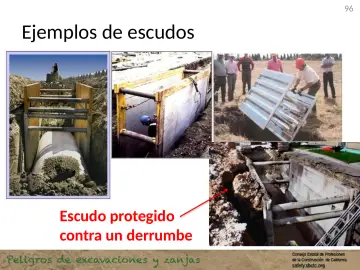

    Ejemplos de escudos

    • Escudo protegido contra un derrumbe
97. Slide 97

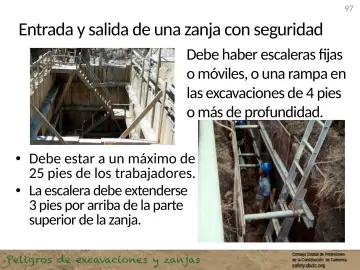

    Entrada y salida de una zanja con seguridad

    • Debe haber escaleras fijas o móviles, o una rampa en las excavaciones de 4 pies o más de profundidad.
    • Debe estar a un máximo de 25 pies de los trabajadores.
    • La escalera debe extenderse 3 pies por arriba de la parte superior de la zanja.
98. Slide 98

    ¿Recuerda los otros peligros?

    • ESTRUCTURAS
    • CAÍDAS
    • DERRUMBES
    • LÍNEAS DE SERVICIOS PÚBLICOS
    • CAÍDA DE CARGAS
    • INESTABLES
    • TRÁNSITO
    • CAÍDA DE OBJETOS
    • AIRE
    • VICIADO
    • FIEBRE DEL VALLE
    • AGUA

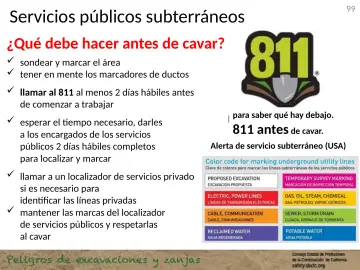

99. Slide 99

    Servicios públicos subterráneos

    • ¿Qué debe hacer antes de cavar?
    • sondear y marcar el área
    • tener en mente los marcadores de ductos
    • llamar al 811 al menos 2 días hábiles antes de comenzar a trabajar
    • esperar el tiempo necesario, darles a los encargados de los servicios públicos 2 días hábiles completos para localizar y marcar
    • llamar a un localizador de servicios privado si es necesario para identificar las líneas privadas
    • mantener las marcas del localizador de servicios públicos y respetarlas al cavar
    • para saber qué hay debajo.
    • 811 antes de cavar.
    • Alerta de servicio subterráneo (USA)

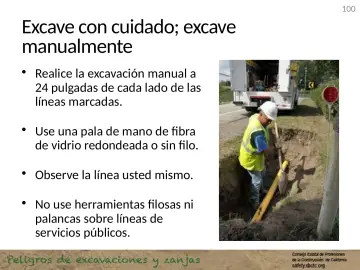

100. Slide 100

     Excave con cuidado; excave manualmente

     • Realice la excavación manual a 24 pulgadas de cada lado de las líneas marcadas.
     • Use una pala de mano de fibra de vidrio redondeada o sin filo.
     • Observe la línea usted mismo.
     • No use herramientas filosas ni palancas sobre líneas de servicios públicos.
101. Slide 101

     Líneas eléctricas suspendidas ¿Cuáles son las mejores prácticas?

     • Haga una inspección en busca de líneas, postes y cables de apoyo eléctricos antes de comenzar el trabajo.
     • Dé por sentado que TODAS líneas están energizadas.
     • Marque los límites de seguridad, coloque señales de alerta a nivel del suelo y use barreras de seguridad portátiles.
     • Aleje a los trabajadores y al equipo por lo menos a 10 pies de las líneas.
     • Use un observador asignado para el equipo pesado.
     • No dirija cargas y sea el observador al mismo tiempo.
     • Sepa qué hacer si el equipo toca una línea eléctrica.
102. Slide 102

     Atmósferas peligrosas:

     • Antes de que los trabajadores entren a excavaciones de más de 4 pies de profundidad en las que se puede esperar que haya aire viciado o deficiencia de oxígeno (< 19.5 %):
     • La persona competente debe evaluar el aire.
     • Se debe brindar protección respiratoria o ventilación.
     • Deben hacerse pruebas con la frecuencia necesaria.
     • El equipo de rescate de emergencia debe estar a la mano.

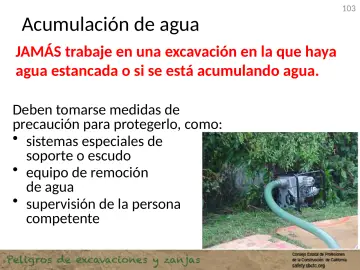

103. Slide 103

     Acumulación de agua

     • JAMÁS trabaje en una excavación en la que haya agua estancada o si se está acumulando agua.
     • Deben tomarse medidas de precaución para protegerlo, como:
     • sistemas especiales de soporte o escudo
     • equipo de remoción de agua
     • supervisión de la persona competente

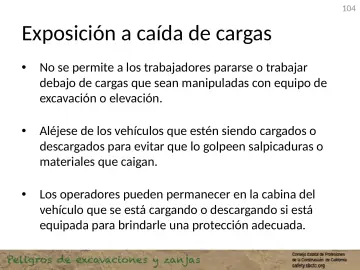

104. Slide 104

     Exposición a caída de cargas

     • No se permite a los trabajadores pararse o trabajar debajo de cargas que sean manipuladas con equipo de excavación o elevación.
     • Aléjese de los vehículos que estén siendo cargados o descargados para evitar que lo golpeen salpicaduras o materiales que caigan.
     • Los operadores pueden permanecer en la cabina del vehículo que se está cargando o descargando si está equipada para brindarle una protección adecuada.
105. Slide 105

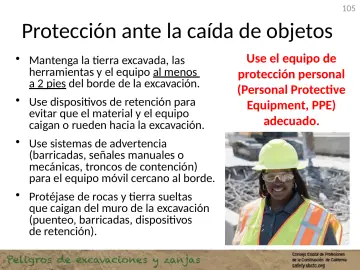

     Protección ante la caída de objetos

     • Mantenga la tierra excavada, las herramientas y el equipo al menos a 2 pies del borde de la excavación.
     • Use dispositivos de retención para evitar que el material y el equipo caigan o rueden hacia la excavación.
     • Use sistemas de advertencia (barricadas, señales manuales o mecánicas, troncos de contención) para el equipo móvil cercano al borde.
     • Protéjase de rocas y tierra sueltas que caigan del muro de la excavación (puenteo, barricadas, dispositivos de retención).
     • Use el equipo de protección personal
     • (Personal Protective
     • Equipment, PPE) adecuado.
106. Slide 106

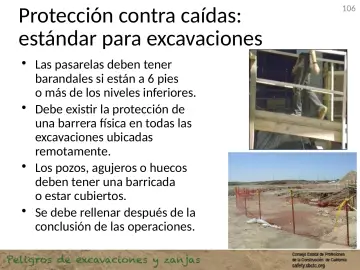

     Protección contra caídas: estándar para excavaciones

     • Las pasarelas deben tener barandales si están a 6 pies o más de los niveles inferiores.
     • Debe existir la protección de una barrera física en todas las excavaciones ubicadas remotamente.
     • Los pozos, agujeros o huecos deben tener una barricada o estar cubiertos.
     • Se debe rellenar después de la conclusión de las operaciones.

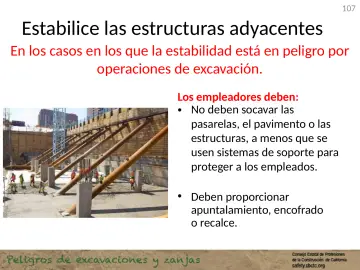

107. Slide 107

     Estabilice las estructuras adyacentes

     • En los casos en los que la estabilidad está en peligro por operaciones de excavación.
     • Los empleadores deben:
     • No deben socavar las pasarelas, el pavimento o las estructuras, a menos que se usen sistemas de soporte para proteger a los empleados.
     • Deben proporcionar apuntalamiento, encofrado o recalce.
108. Slide 108

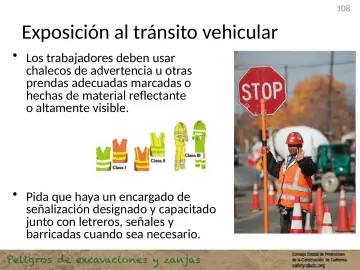

     Exposición al tránsito vehicular:

     • Los trabajadores deben usar chalecos de advertencia u otras prendas adecuadas marcadas o hechas de material reflectante o altamente visible.
     • Pida que haya un encargado de señalización designado y capacitado junto con letreros, señales y barricadas cuando sea necesario.
109. Slide 109

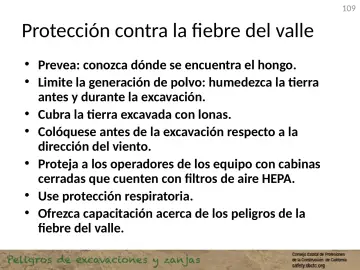

     Protección contra la fiebre del valle

     • Prevea: conozca dónde se encuentra el hongo.
     • Limite la generación de polvo: humedezca la tierra antes y durante la excavación.
     • Cubra la tierra excavada con lonas.
     • Colóquese antes de la excavación respecto a la dirección del viento.
     • Proteja a los operadores de los equipo con cabinas cerradas que cuenten con filtros de aire HEPA.
     • Use protección respiratoria.
     • Ofrezca capacitación acerca de los peligros de la fiebre del valle.
110. Slide 110

     Rescate en excavaciones

111. Slide 111

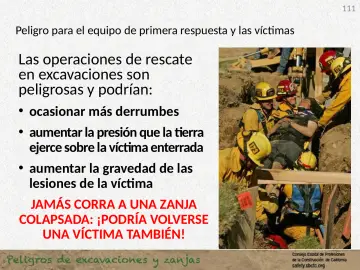

     Peligro para el equipo de primera respuesta y las víctimas

     • Las operaciones de rescate en excavaciones son peligrosas y podrían:
     • ocasionar más derrumbes
     • aumentar la presión que la tierra ejerce sobre la víctima enterrada
     • aumentar la gravedad de las lesiones de la víctima
     • JAMÁS CORRA A UNA ZANJA
     • COLAPSADA: ¡PODRÍA VOLVERSE
     • UNA VÍCTIMA TAMBIÉN!
112. Slide 112

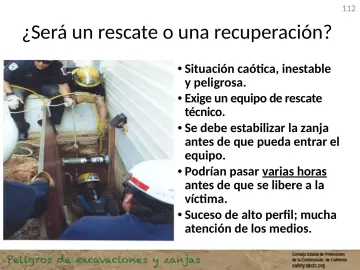

     ¿Será un rescate o una recuperación?

     • Situación caótica, inestable y peligrosa.
     • Exige un equipo de rescate técnico.
     • Se debe estabilizar la zanja antes de que pueda entrar el equipo.
     • Podrían pasar varias horas antes de que se libere a la víctima.
     • Suceso de alto perfil; mucha atención de los medios.

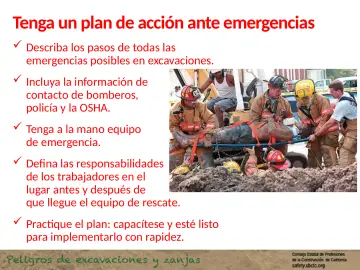

113. Slide 113

     Tenga un plan de acción ante emergencias

     • Describa los pasos de todas las emergencias posibles en excavaciones.
     • Incluya la información de contacto de bomberos, policía y la OSHA.
     • Tenga a la mano equipo de emergencia.
     • Defina las responsabilidades de los trabajadores en el lugar antes y después de que llegue el equipo de rescate.
     • Practique el plan: capacítese y esté listo para implementarlo con rapidez.

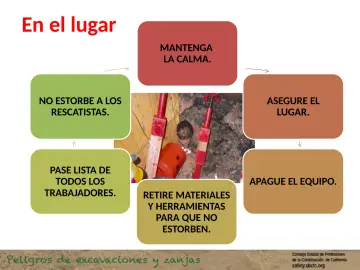

114. Slide 114

     En el lugar

     • MANTENGA LA CALMA.
     • NO ESTORBE A LOS RESCATISTAS.
     • ASEGURE EL LUGAR.
     • PASE LISTA DE TODOS LOS TRABAJADORES.
     • APAGUE EL EQUIPO.
     • RETIRE MATERIALES
     • Y HERRAMIENTAS
     • PARA QUE NO
     • ESTORBEN.

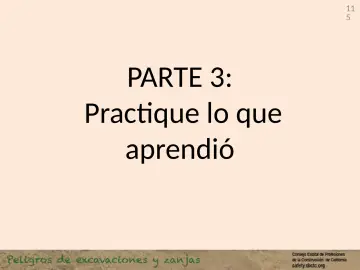

115. Slide 115
     • 11 5
     • PARTE 3: Practique lo que aprendió
116. Slide 116

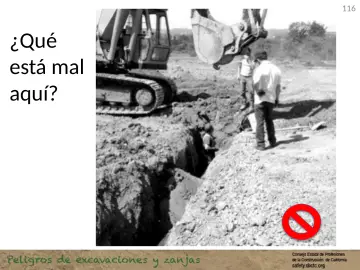

     ¿Qué está mal aquí?

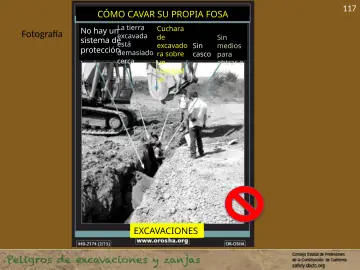

117. Slide 117

     sistema de está

     • CÓMO CAVAR SU PROPIA FOSA
     • Fotografía
     • Cuchara
     • No hay un La tierra
     • excavada de
     • excavado Sin
     • protección
     • demasiado
     • to add text
     • ra sobre casco
     • cerca.
     • un
     • trabajad or
     • EXCAVACIONES
     • Sin medios para entrar o salir

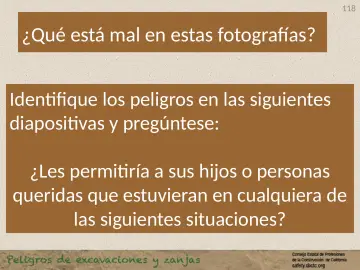

118. Slide 118

     ¿Qué está mal en estas fotografías?

     • Identifique los peligros en las siguientes diapositivas y pregúntese:
     • ¿Les permitiría a sus hijos o personas queridas que estuvieran en cualquiera de las siguientes situaciones?

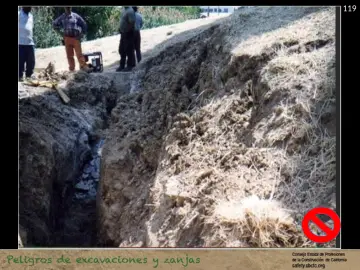

119. Slide 119

     ¿Qué está mal?

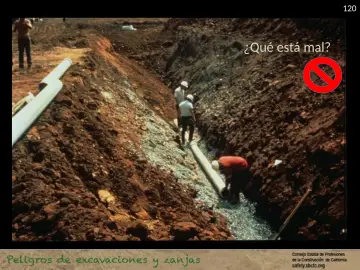

120. Slide 120

     ¿Qué está mal?

121. Slide 121

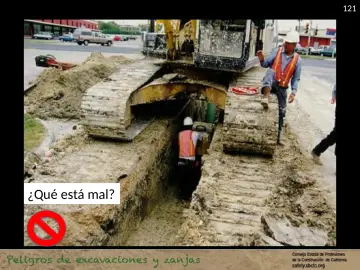

     • ¿Qué está mal?

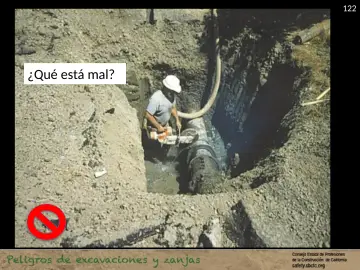

122. Slide 122

     ¿Qué está mal?

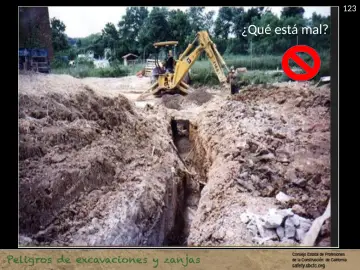

123. Slide 123

     ¿Qué está mal?

124. Slide 124

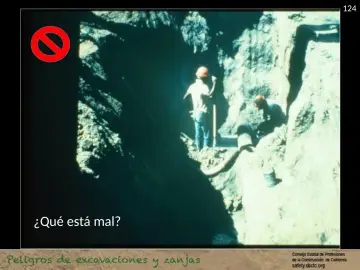

     • ¿Qué está mal?

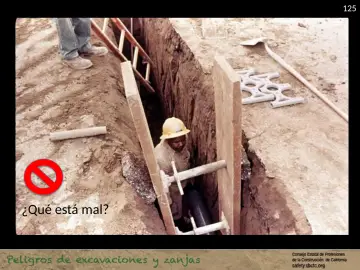

125. Slide 125
     • ¿Qué está mal?

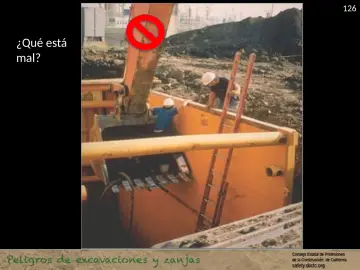

126. Slide 126

     ¿Qué está mal?

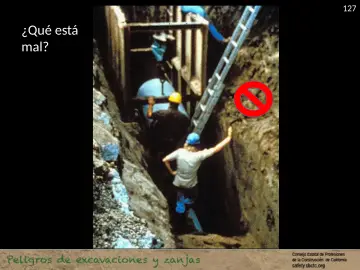

127. Slide 127

     ¿Qué está mal?

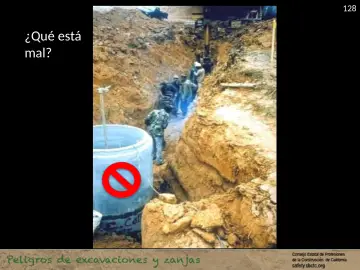

128. Slide 128

     ¿Qué está mal?

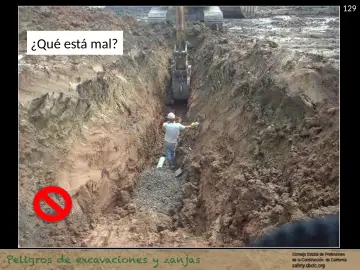

129. Slide 129

     ¿Qué está mal?

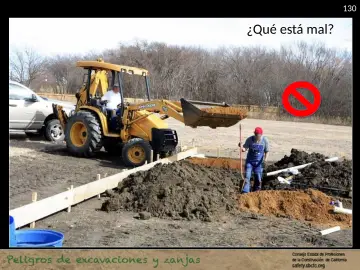

130. Slide 130

     ¿Qué está mal?

131. Slide 131

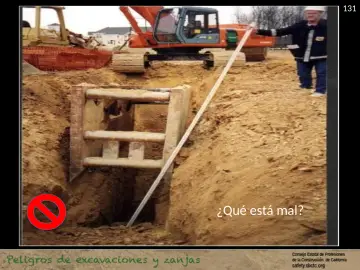

     • ¿Qué está mal?

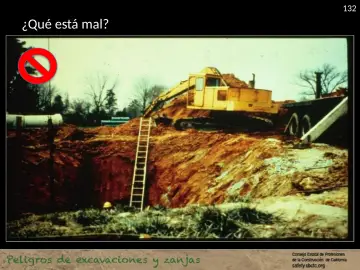

132. Slide 132

     ¿Qué está mal?

133. Slide 133

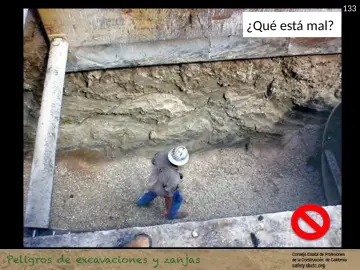

     ¿Qué está mal?

134. Slide 134

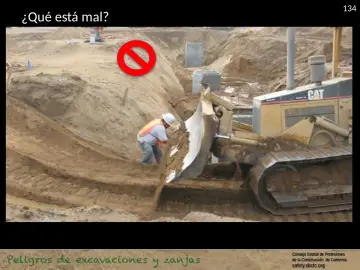

     ¿Qué está mal?

135. Slide 135

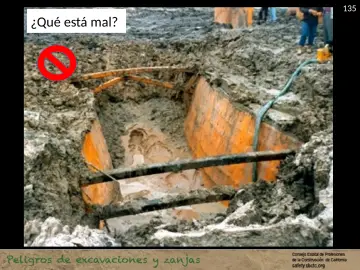

     ¿Qué está mal?

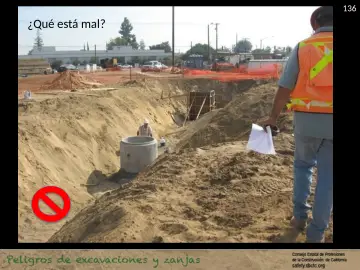

136. Slide 136

     ¿Qué está mal?

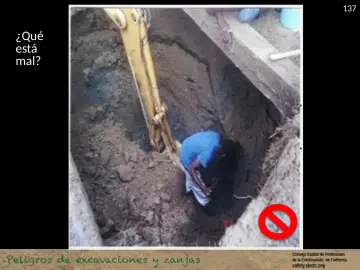

137. Slide 137

     ¿Qué está mal?

138. Slide 138

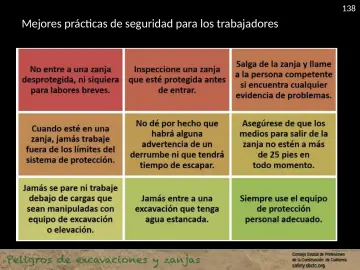

     Mejores prácticas de seguridad para los trabajadores

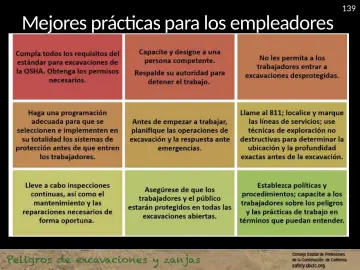

139. Slide 139

     Mejores prácticas para los empleadores

140. Slide 140

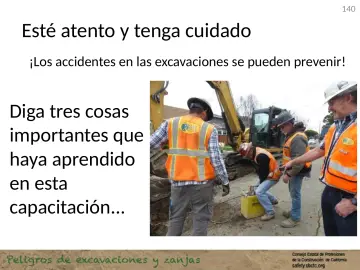

     Esté atento y tenga cuidado

     • ¡Los accidentes en las excavaciones se pueden prevenir!
     • Diga tres cosas importantes que haya aprendido en esta capacitación...

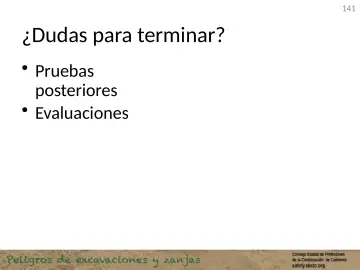

141. Slide 141

     ¿Dudas para terminar?

     • Pruebas posteriores
     • Evaluaciones
