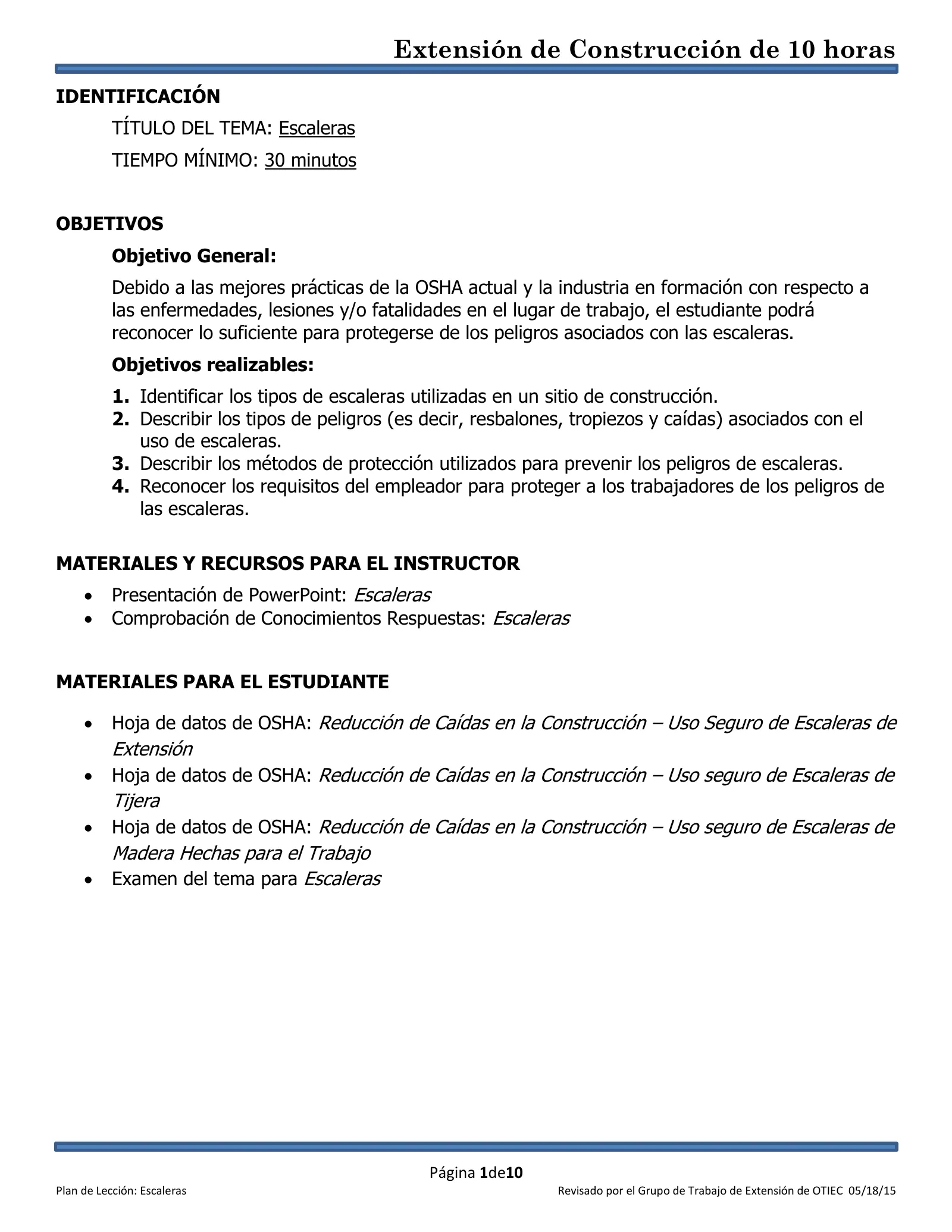

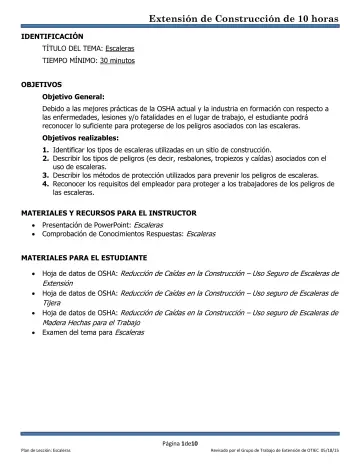

1. Page 1

   IDENTIFICACIÓN

   • TÍTULO DEL TEMA: Escaleras
   • TIEMPO MÍNIMO: 30 minutos
   • OBJETIVOS
   • Objetivo General:
   • Debido a las mejores prácticas de la OSHA actual y la industria en formación con respecto a las enfermedades, lesiones y/o fatalidades en el lugar de trabajo, el estudiante podrá reconocer lo suficiente para protegerse de los peligros asociados con las escaleras.
   • Objetivos realizables:
   • 1. Identificar los tipos de escaleras utilizadas en un sitio de construcción.
   • 2. Describir los tipos de peligros (es decir, resbalones, tropiezos y caídas) asociados con el uso de escaleras.
   • 3. Describir los métodos de protección utilizados para prevenir los peligros de escaleras.
   • 4. Reconocer los requisitos del empleador para proteger a los trabajadores de los peligros de las escaleras.
   • MATERIALES Y RECURSOS PARA EL INSTRUCTOR
   • Presentación de PowerPoint: Escaleras
   • Comprobación de Conocimientos Respuestas: Escaleras
   • MATERIALES PARA EL ESTUDIANTE
   • Hoja de datos de OSHA: Reducción de Caídas en la Construcción – Uso Seguro de Escaleras de
   • Extensión
   • Tijera
   • Madera Hechas para el Trabajo
   • Examen del tema para Escaleras

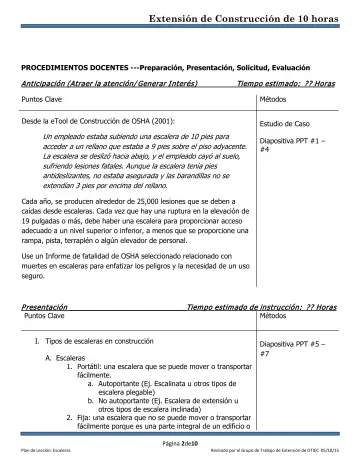

2. Page 2

   PROCEDIMIENTOS DOCENTES ---Preparación, Presentación, Solicitud, Evaluación

   • Anticipación (Atraer la atención/ Generar I nterés)
   • Tiem po estim ado: ?? Horas
   • Puntos Clave
   • Métodos
   • Desde la eTool de Construcción de OSHA (2001):
   • Estudio de Caso
   • Un empleado estaba subiendo una escalera de 10 pies para acceder a un rellano que estaba a 9 pies sobre el piso adyacente. La escalera se deslizó hacia abajo, y el empleado cayó al suelo, sufriendo lesiones fatales. Aunque la escalera tenía pies antideslizantes, no estaba asegurada y las barandillas no se extendían 3 pies por encima del rellano.
   • Diapositiva PPT #1 –
   • Cada año, se producen alrededor de 25,000 lesiones que se deben a caídas desde escaleras. Cada vez que hay una ruptura en la elevación de 19 pulgadas o más, debe haber una escalera para proporcionar acceso adecuado a un nivel superior o inferior, a menos que se proporcione una rampa, pista, terraplén o algún elevador de personal.
   • Use un Informe de fatalidad de OSHA seleccionado relacionado con muertes en escaleras para enfatizar los peligros y la necesidad de un uso seguro.
   • P resentación ___Tiem po estim ado de instrucción: ?? Horas
   • Métodos
   • I. Tipos de escaleras en construcción
   • A. Escaleras
   • 1. Portátil: una escalera que se puede mover o transportar fácilmente.
   • a. Autoportante (Ej. Escalinata u otros tipos de escalera plegable)
   • b. No autoportante (Ej. Escalera de extensión u otros tipos de escalera inclinada)
   • 2. Fija: una escalera que no se puede mover o transportar fácilmente porque es una parte integral de un edificio o
   • Diapositiva PPT #5 –

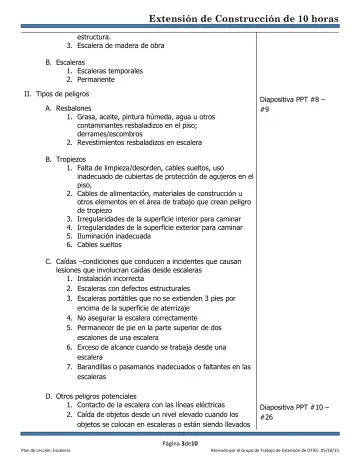

3. Page 3
   • estructura.
   • 3. Escalera de madera de obra
   • B. Escaleras
   • 1. Escaleras temporales
   • 2. Permanente
   • II. Tipos de peligros
   • A. Resbalones
   • 1. Grasa, aceite, pintura húmeda, agua u otros contaminantes resbaladizos en el piso; derrames/escombros
   • 2. Revestimientos resbaladizos en escalera
   • Diapositiva PPT #8 – #9
   • B. Tropiezos
   • 1. Falta de limpieza/desorden, cables sueltos, uso inadecuado de cubiertas de protección de agujeros en el piso,
   • 2. Cables de alimentación, materiales de construcción u otros elementos en el área de trabajo que crean peligro de tropiezo
   • 3. Irregularidades de la superficie interior para caminar
   • 4. Irregularidades de la superficie exterior para caminar
   • 5. Iluminación inadecuada
   • 6. Cables sueltos
   • C. Caídas –condiciones que conducen a incidentes que causan lesiones que involucran caídas desde escaleras
   • 1. Instalación incorrecta
   • 2. Escaleras con defectos estructurales
   • 3. Escaleras portátiles que no se extienden 3 pies por encima de la superficie de aterrizaje
   • 4. No asegurar la escalera correctamente
   • 5. Permanecer de pie en la parte superior de dos escalones de una escalera
   • 6. Exceso de alcance cuando se trabaja desde una escalera
   • 7. Barandillas o pasamanos inadecuados o faltantes en las escaleras
   • D. Otros peligros potenciales
   • 1. Contacto de la escalera con las líneas eléctricas
   • 2. Caída de objetos desde un nivel elevado cuando los objetos se colocan en escaleras o están siendo llevados
   • Diapositiva PPT #10 – #26

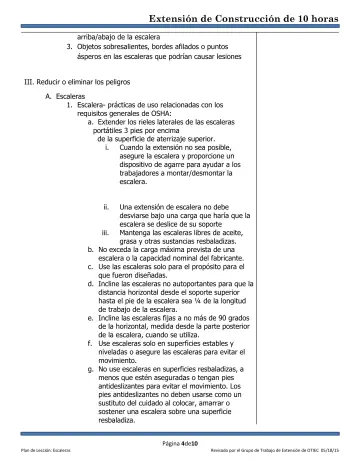

4. Page 4

   arriba/abajo de la escalera

   • 3. Objetos sobresalientes, bordes afilados o puntos ásperos en las escaleras que podrían causar lesiones
   • III. Reducir o eliminar los peligros
   • A. Escaleras
   • 1. Escalera- prácticas de uso relacionadas con los requisitos generales de OSHA:
   • a. Extender los rieles laterales de las escaleras portátiles 3 pies por encima de la superficie de aterrizaje superior.
   • i. Cuando la extensión no sea posible, asegure la escalera y proporcione un dispositivo de agarre para ayudar a los trabajadores a montar/desmontar la escalera.
   • ii.
   • Una extensión de escalera no debe desviarse bajo una carga que haría que la escalera se deslice de su soporte
   • iii. Mantenga las escaleras libres de aceite, grasa y otras sustancias resbaladizas.
   • b. No exceda la carga máxima prevista de una escalera o la capacidad nominal del fabricante.
   • c. Use las escaleras solo para el propósito para el que fueron diseñadas.
   • d. Incline las escaleras no autoportantes para que la distancia horizontal desde el soporte superior hasta el pie de la escalera sea ¼ de la longitud de trabajo de la escalera.
   • e. Incline las escaleras fijas a no más de 90 grados de la horizontal, medida desde la parte posterior de la escalera, cuando se utiliza.
   • f. Use escaleras solo en superficies estables y niveladas o asegure las escaleras para evitar el movimiento.
   • g. No use escaleras en superficies resbaladizas, a menos que estén aseguradas o tengan pies antideslizantes para evitar el movimiento. Los pies antideslizantes no deben usarse como un sustituto del cuidado al colocar, amarrar o sostener una escalera sobre una superficie resbaladiza.

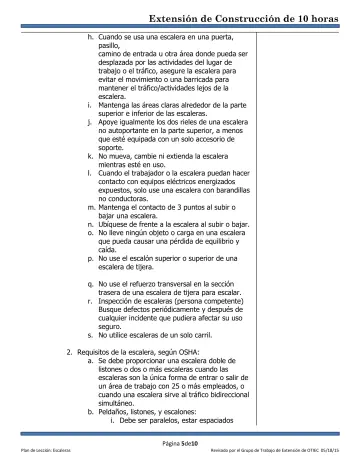

5. Page 5
   • h. Cuando se usa una escalera en una puerta, pasillo, camino de entrada u otra área donde pueda ser desplazada por las actividades del lugar de trabajo o el tráfico, asegure la escalera para evitar el movimiento o una barricada para mantener el tráfico/actividades lejos de la escalera.
   • i. Mantenga las áreas claras alrededor de la parte superior e inferior de las escaleras.
   • j. Apoye igualmente los dos rieles de una escalera no autoportante en la parte superior, a menos que esté equipada con un solo accesorio de soporte.
   • k. No mueva, cambie ni extienda la escalera mientras esté en uso.
   • l. Cuando el trabajador o la escalera puedan hacer contacto con equipos eléctricos energizados expuestos, solo use una escalera con barandillas no conductoras.
   • m. Mantenga el contacto de 3 puntos al subir o bajar una escalera.
   • n. Ubíquese de frente a la escalera al subir o bajar.
   • o. No lleve ningún objeto o carga en una escalera que pueda causar una pérdida de equilibrio y caída.
   • p. No use el escalón superior o superior de una escalera de tijera.
   • q. No use el refuerzo transversal en la sección trasera de una escalera de tijera para escalar.
   • r. Inspección de escaleras (persona competente) Busque defectos periódicamente y después de cualquier incidente que pudiera afectar su uso seguro.
   • s. No utilice escaleras de un solo carril.
   • 2. Requisitos de la escalera, según OSHA:
   • a. Se debe proporcionar una escalera doble de listones o dos o más escaleras cuando las escaleras son la única forma de entrar o salir de un área de trabajo con 25 o más empleados, o cuando una escalera sirve al tráfico bidireccional simultáneo.
   • b. Peldaños, listones, y escalones:
   • i. Debe ser paralelos, estar espaciados

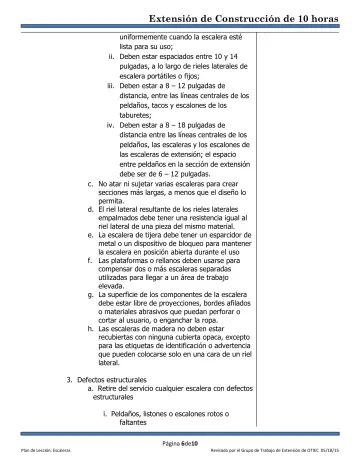

6. Page 6
   • uniformemente cuando la escalera esté lista para su uso;
   • ii. Deben estar espaciados entre 10 y 14 pulgadas, a lo largo de rieles laterales de escalera portátiles o fijos;
   • iii. Deben estar a 8 – 12 pulgadas de distancia, entre las líneas centrales de los peldaños, tacos y escalones de los taburetes;
   • iv. Deben estar a 8 – 18 pulgadas de distancia entre las líneas centrales de los peldaños, las escaleras y los escalones de las escaleras de extensión; el espacio entre peldaños en la sección de extensión debe ser de 6 – 12 pulgadas.
   • c. No atar ni sujetar varias escaleras para crear secciones más largas, a menos que el diseño lo permita.
   • d. El riel lateral resultante de los rieles laterales empalmados debe tener una resistencia igual al riel lateral de una pieza del mismo material.
   • e. La escalera de tijera debe tener un esparcidor de metal o un dispositivo de bloqueo para mantener la escalera en posición abierta durante el uso
   • f. Las plataformas o rellanos deben usarse para compensar dos o más escaleras separadas utilizadas para llegar a un área de trabajo elevada.
   • g. La superficie de los componentes de la escalera debe estar libre de proyecciones, bordes afilados o materiales abrasivos que puedan perforar o cortar al usuario, o enganchar la ropa.
   • h. Las escaleras de madera no deben estar recubiertas con ninguna cubierta opaca, excepto para las etiquetas de identificación o advertencia que pueden colocarse solo en una cara de un riel lateral.
   • 3. Defectos estructurales
   • a. Retire del servicio cualquier escalera con defectos estructurales
   • i. Peldaños, listones o escalones rotos o faltantes

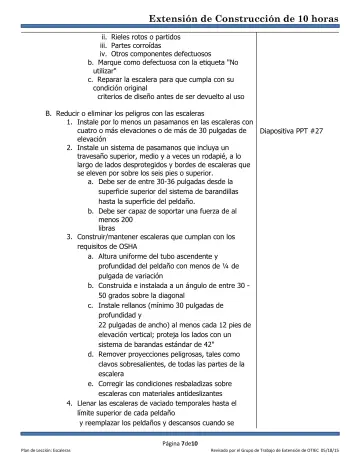

7. Page 7
   • ii. Rieles rotos o partidos
   • iii. Partes corroídas
   • iv. Otros componentes defectuosos
   • b. Marque como defectuosa con la etiqueta "No utilizar"
   • c. Reparar la escalera para que cumpla con su condición original criterios de diseño antes de ser devuelto al uso
   • B. Reducir o eliminar los peligros con las escaleras
   • 1. Instale por lo menos un pasamanos en las escaleras con cuatro o más elevaciones o de más de 30 pulgadas de
   • Diapositiva PPT #27
   • elevación
   • 2. Instale un sistema de pasamanos que incluya un travesaño superior, medio y a veces un rodapié, a lo largo de lados desprotegidos y bordes de escaleras que se eleven por sobre los seis pies o superior.
   • a. Debe ser de entre 30-36 pulgadas desde la superficie superior del sistema de barandillas hasta la superficie del peldaño.
   • b. Debe ser capaz de soportar una fuerza de al menos 200 libras
   • 3. Construir/mantener escaleras que cumplan con los requisitos de OSHA
   • a. Altura uniforme del tubo ascendente y profundidad del peldaño con menos de ¼ de pulgada de variación
   • b. Construida e instalada a un ángulo de entre 30 -
   • 50 grados sobre la diagonal
   • c. Instale rellanos (mínimo 30 pulgadas de profundidad y
   • 22 pulgadas de ancho) al menos cada 12 pies de elevación vertical; proteja los lados con un sistema de barandas estándar de 42"
   • d. Remover proyecciones peligrosas, tales como clavos sobresalientes, de todas las partes de la escalera
   • e. Corregir las condiciones resbaladizas sobre escaleras con materiales antideslizantes
   • 4. Llenar las escaleras de vaciado temporales hasta el límite superior de cada peldaño y reemplazar los peldaños y descansos cuando se

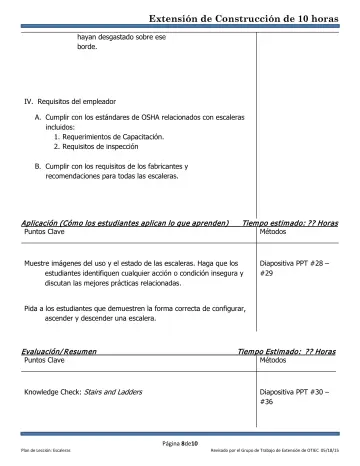

8. Page 8
   • hayan desgastado sobre ese borde.
   • IV. Requisitos del empleador
   • A. Cumplir con los estándares de OSHA relacionados con escaleras incluidos:
   • 1. Requerimientos de Capacitación.
   • 2. Requisitos de inspección
   • B. Cumplir con los requisitos de los fabricantes y recomendaciones para todas las escaleras.
   • Aplicación (Cóm o los estudiantes aplican lo que aprenden) __ Tiem po estim ado: ?? Horas
   • Puntos Clave
   • Métodos
   • Muestre imágenes del uso y el estado de las escaleras. Haga que los estudiantes identifiquen cualquier acción o condición insegura y discutan las mejores prácticas relacionadas.
   • Diapositiva PPT #28 –
   • Pida a los estudiantes que demuestren la forma correcta de configurar, ascender y descender una escalera.
   • Evaluación/ R esum en
   • Tiem po Estim ado: ?? Horas
   • Métodos
   • Knowledge Check: Stairs and Ladders
   • Diapositiva PPT #30 –

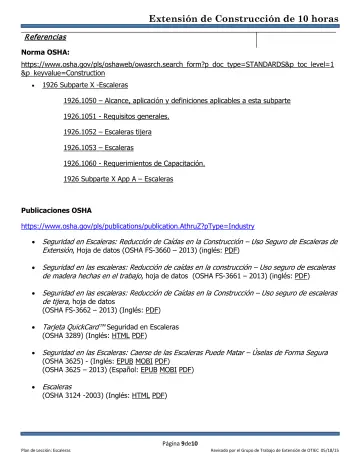

9. Page 9

   R eferencias

   • Norma OSHA:
   • https://www.osha.gov/pls/oshaweb/owasrch.search_form?p_doc_type=STANDARDS&p_toc_level=1 &p_keyvalue=Construction
   • 1926 Subparte X -Escaleras
   • 1926.1050 – Alcance, aplicación y definiciones aplicables a esta subparte
   • 1926.1051 - Requisitos generales.
   • 1926.1052 – Escaleras tijera
   • 1926.1053 – Escaleras
   • 1926.1060 - Requerimientos de Capacitación.
   • 1926 Subparte X App A – Escaleras
   • Publicaciones OSHA
   • https://www.osha.gov/pls/publications/publication.AthruZ?pType=Industry
   • Seguridad en Escaleras: Reducción de Caídas en la Construcción – Uso Seguro de Escaleras de Extensión , Hoja de datos (OSHA FS-3660 – 2013) (inglés: PDF)
   • Seguridad en las escaleras: Reducción de caídas en la construcción – Uso seguro de escaleras de madera hechas en el trabajo , hoja de datos (OSHA FS-3661 – 2013) (inglés: PDF)
   • Seguridad en las escaleras: Reducción de Caídas en la Construcción – Uso seguro de escaleras de tijera , hoja de datos
   • (OSHA FS-3662 – 2013) (Inglés: PDF)
   • Tarjeta QuickCard™ Seguridad en Escaleras
   • Seguridad en las Escaleras: Caerse de las Escaleras Puede Matar – Úselas de Forma Segura
   • (OSHA 3289) (Inglés: HTML PDF)
   • (OSHA 3625) - (Inglés: EPUB MOBI PDF)
   • (OSHA 3625 – 2013) (Español: EPUB MOBI PDF)
   • Escaleras
   • (OSHA 3124 -2003) (Inglés: HTML PDF)

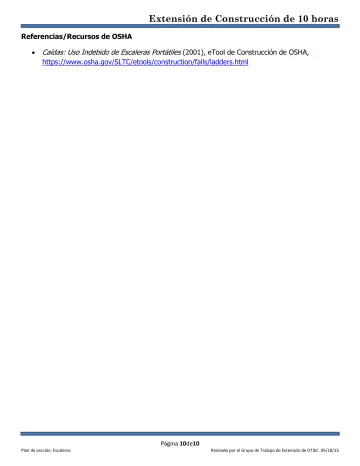

10. Page 10

    Referencias/Recursos de OSHA

    • Caídas: Uso Indebido de Escaleras Portátiles (2001), eTool de Construcción de OSHA, https://www.osha.gov/SLTC/etools/construction/falls/ladders.html
