Escaleras y escaleras de mano (Capacitación de Extensión de 10 horas de OSHA, Construcción)

The words on each slide as the author wrote them, read from the file by software so they can be searched. Layout, pictures and tables are not shown here: the slides above and the download are the original.

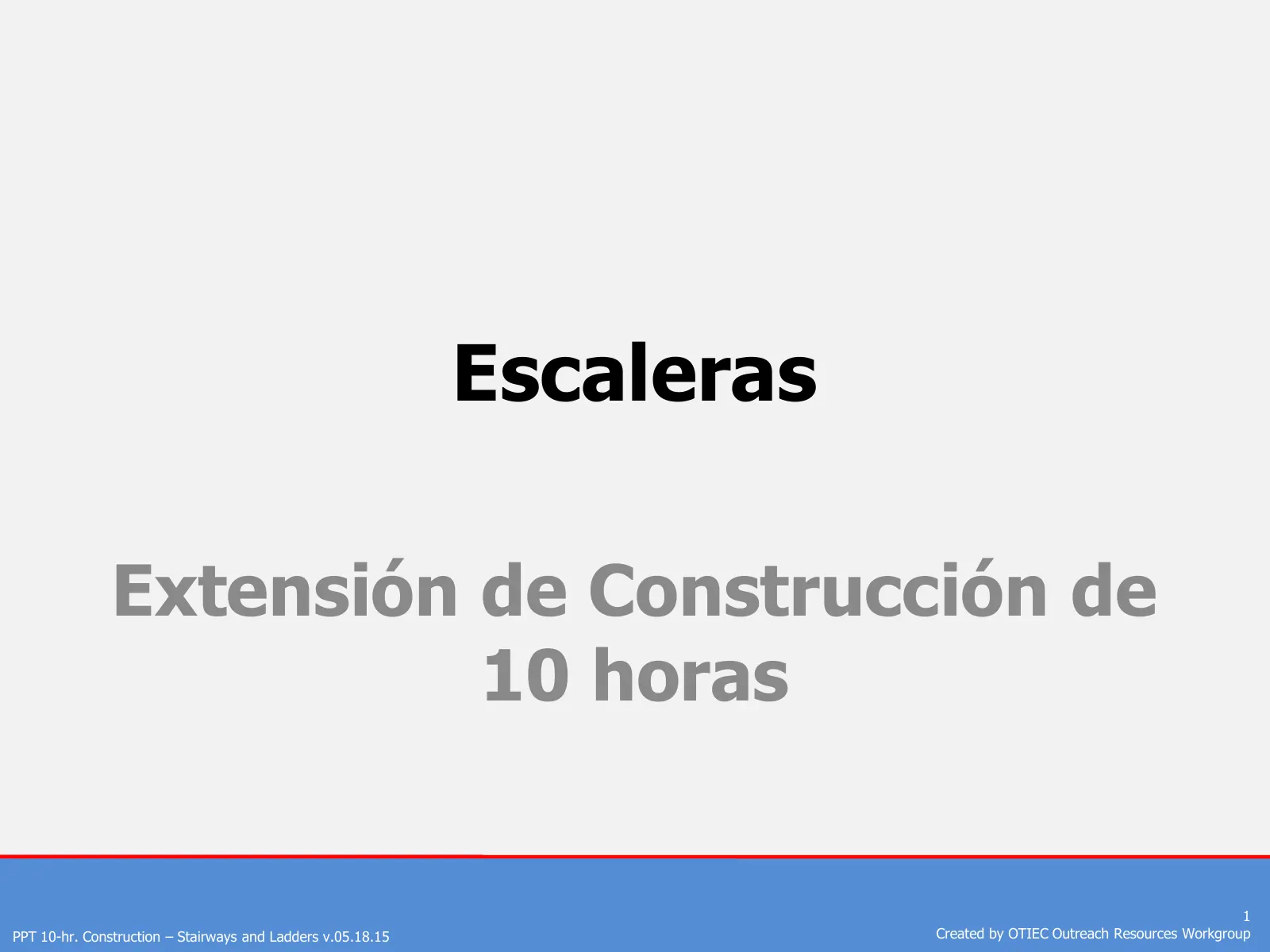

1. Slide 1

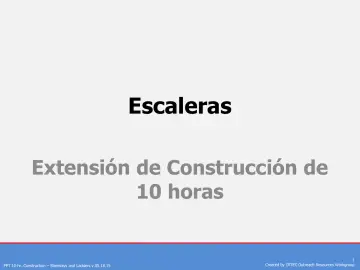

   Escaleras

   • Extensión de Construcción de 10 horas

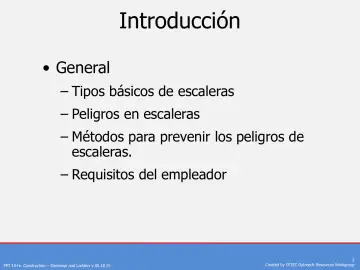

2. Slide 2

   Introducción

   • General
   • Tipos básicos de escaleras
   • Peligros en escaleras
   • Métodos para prevenir los peligros de escaleras.
   • Requisitos del empleador

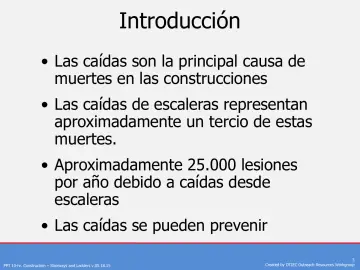

3. Slide 3

   Introducción

   • Las caídas son la principal causa de muertes en las construcciones
   • Las caídas de escaleras representan aproximadamente un tercio de estas muertes.
   • Aproximadamente 25.000 lesiones por año debido a caídas desde escaleras
   • Las caídas se pueden prevenir
4. Slide 4

   Introducción

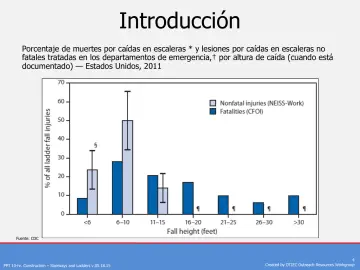

   • Porcentaje de muertes por caídas en escaleras * y lesiones por caídas en escaleras no fatales tratadas en los departamentos de emergencia,† por altura de caída (cuando está documentado) — Estados Unidos, 2011
   • Fuente: CDC
5. Slide 5

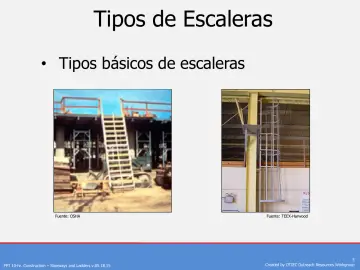

   Tipos de Escaleras

   • Tipos básicos de escaleras
   • Fuente: OSHA
   • Fuente: TEEX-Harwood
6. Slide 6

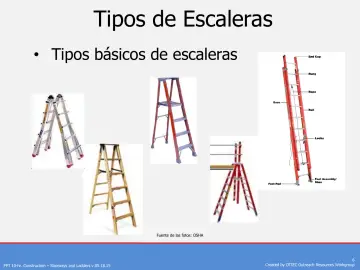

   Tipos de Escaleras

   • Tipos básicos de escaleras
   • Fuente de las fotos: OSHA

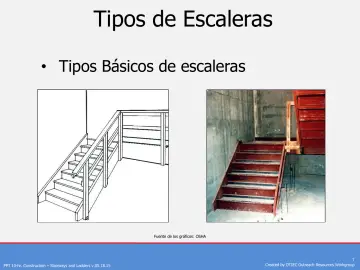

7. Slide 7

   Tipos de Escaleras

   • Tipos Básicos de escaleras
   • Fuente de los gráficos: OSHA

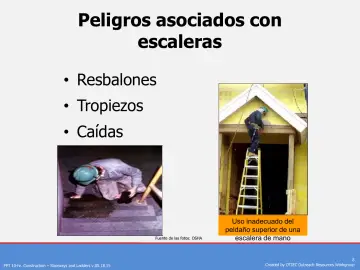

8. Slide 8

   Peligros asociados con escaleras

   • Resbalones
   • Tropiezos
   • Caídas
   • Fuente de las fotos: OSHA
   • Uso inadecuado del peldaño superior de una escalera de mano

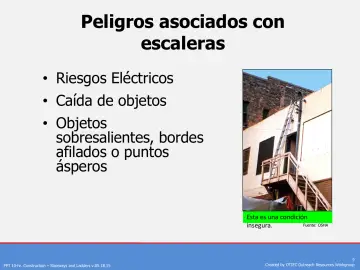

9. Slide 9

   Peligros asociados con escaleras

   • Riesgos Eléctricos
   • Caída de objetos
   • Objetos sobresalientes, bordes afilados o puntos ásperos
   • Esta es una condición
   • Fuente: OSHA
   • insegura.

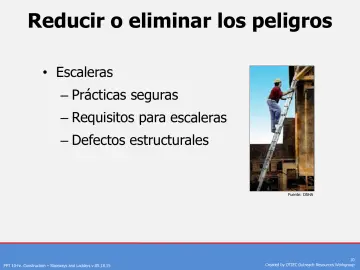

10. Slide 10

    Reducir o eliminar los peligros

    • Escaleras
    • Prácticas seguras
    • Requisitos para escaleras
    • Defectos estructurales
    • Fuente: OSHA
11. Slide 11

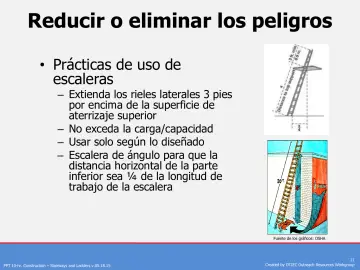

    Reducir o eliminar los peligros

    • Prácticas de uso de escaleras
    • Extienda los rieles laterales 3 pies por encima de la superficie de aterrizaje superior
    • No exceda la carga/capacidad
    • Usar solo según lo diseñado
    • Escalera de ángulo para que la distancia horizontal de la parte inferior sea ¼ de la longitud de trabajo de la escalera
    • Fuente de los gráficos: OSHA
12. Slide 12

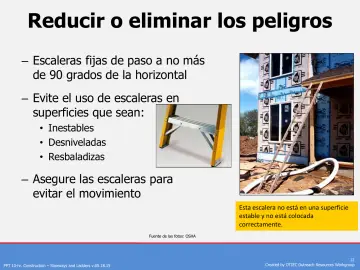

    Reducir o eliminar los peligros

    • Escaleras fijas de paso a no más de 90 grados de la horizontal
    • Evite el uso de escaleras en superficies que sean:
    • Inestables
    • Desniveladas
    • Resbaladizas
    • Asegure las escaleras para evitar el movimiento
    • Esta escalera no está en una superficie estable y no está colocada correctamente.
    • Fuente de las fotos: OSHA
13. Slide 13

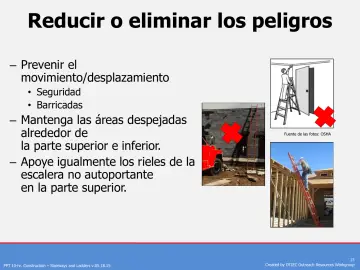

    Reducir o eliminar los peligros

    • Prevenir el movimiento/desplazamiento
    • Seguridad
    • Barricadas
    • Mantenga las áreas despejadas alrededor de la parte superior e inferior.
    • Apoye igualmente los rieles de la escalera no autoportante en la parte superior.
    • Fuente de las fotos: OSHA

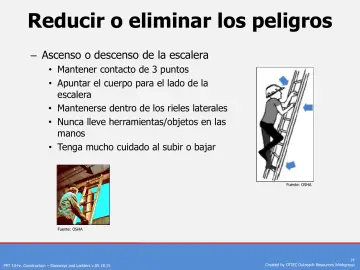

14. Slide 14

    Reducir o eliminar los peligros

    • Ascenso o descenso de la escalera
    • Mantener contacto de 3 puntos
    • Apuntar el cuerpo para el lado de la escalera
    • Mantenerse dentro de los rieles laterales
    • Nunca lleve herramientas/objetos en las manos
    • Tenga mucho cuidado al subir o bajar
    • Fuente: OSHA

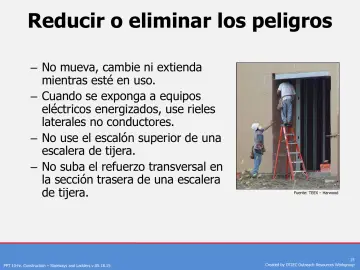

15. Slide 15

    Reducir o eliminar los peligros

    • No mueva, cambie ni extienda mientras esté en uso.
    • Cuando se exponga a equipos eléctricos energizados, use rieles laterales no conductores.
    • No use el escalón superior de una escalera de tijera.
    • No suba el refuerzo transversal en la sección trasera de una escalera de tijera.
    • Fuente: TEEX – Harwood
16. Slide 16

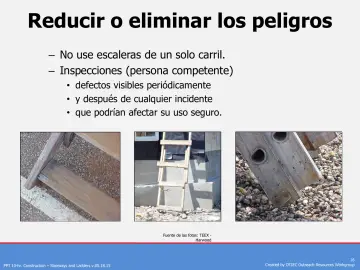

    Reducir o eliminar los peligros

    • No use escaleras de un solo carril.
    • Inspecciones (persona competente)
    • defectos visibles periódicamente
    • y después de cualquier incidente
    • que podrían afectar su uso seguro.
    • Fuente de las fotos: TEEX -
    • Harwood
17. Slide 17

    Reducir o eliminar los peligros

    • Requisitos para escaleras
    • Proporcione una escalera doble de listones o dos o más escaleras:
    • cuando haya 25 o más empleados que utilicen como único medio de acceso al área de trabajo;
    • cuando funcione para el tráfico de dos vías.
    • Fuente: OSHA
18. Slide 18

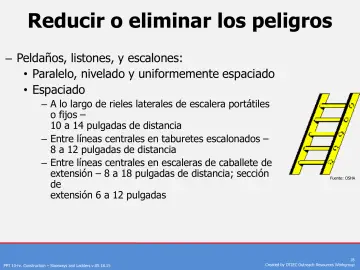

    Reducir o eliminar los peligros

    • Peldaños, listones, y escalones:
    • Paralelo, nivelado y uniformemente espaciado
    • Espaciado
    • A lo largo de rieles laterales de escalera portátiles o fijos –
    • 10 a 14 pulgadas de distancia
    • Entre líneas centrales en taburetes escalonados – 8 a 12 pulgadas de distancia
    • Entre líneas centrales en escaleras de caballete de extensión – 8 a 18 pulgadas de distancia; sección de extensión 6 a 12 pulgadas
    • Fuente: OSHA
19. Slide 19

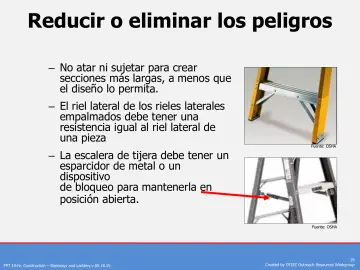

    Reducir o eliminar los peligros

    • No atar ni sujetar para crear secciones más largas, a menos que el diseño lo permita.
    • El riel lateral de los rieles laterales empalmados debe tener una resistencia igual al riel lateral de una pieza
    • La escalera de tijera debe tener un esparcidor de metal o un dispositivo de bloqueo para mantenerla en posición abierta.
    • Fuente: OSHA
20. Slide 20

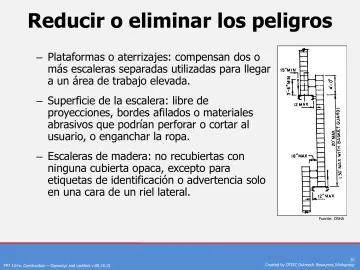

    Reducir o eliminar los peligros

    • Plataformas o aterrizajes: compensan dos o más escaleras separadas utilizadas para llegar a un área de trabajo elevada.
    • Superficie de la escalera: libre de proyecciones, bordes afilados o materiales abrasivos que podrían perforar o cortar al usuario, o enganchar la ropa.
    • Escaleras de madera: no recubiertas con ninguna cubierta opaca, excepto para etiquetas de identificación o advertencia solo en una cara de un riel lateral.
    • Fuente: OSHA
21. Slide 21

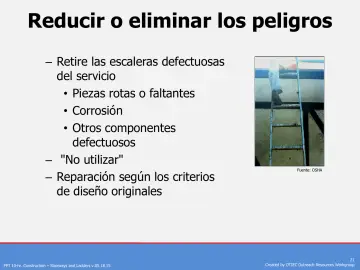

    Reducir o eliminar los peligros

    • Retire las escaleras defectuosas del servicio
    • Piezas rotas o faltantes
    • Corrosión
    • Otros componentes defectuosos
    • "No utilizar"
    • Reparación según los criterios de diseño originales
    • Fuente: OSHA
22. Slide 22

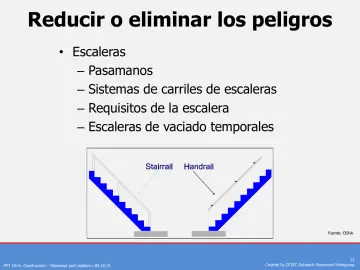

    Reducir o eliminar los peligros

    • Escaleras
    • Pasamanos
    • Sistemas de carriles de escaleras
    • Requisitos de la escalera
    • Escaleras de vaciado temporales
    • Fuente: OSHA
23. Slide 23

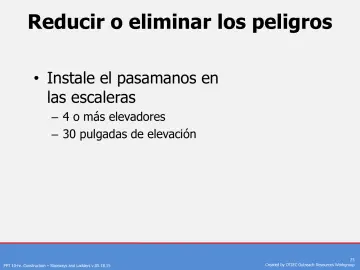

    Reducir o eliminar los peligros

    • Instale el pasamanos en las escaleras
    • 4 o más elevadores
    • 30 pulgadas de elevación
24. Slide 24

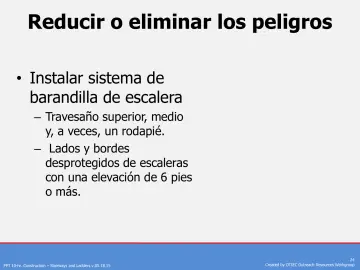

    Reducir o eliminar los peligros

    • Instalar sistema de barandilla de escalera
    • Travesaño superior, medio y, a veces, un rodapié.
    • Lados y bordes desprotegidos de escaleras con una elevación de 6 pies o más.

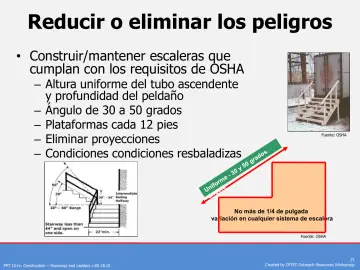

25. Slide 25

    Reducir o eliminar los peligros

    • Construir/mantener escaleras que cumplan con los requisitos de OSHA
    • Altura uniforme del tubo ascendente y profundidad del peldaño
    • Ángulo de 30 a 50 grados
    • Plataformas cada 12 pies
    • Eliminar proyecciones
    • Condiciones condiciones resbaladizas
    • Fuente: OSHA
    • No más de 1/4 de pulgada
    • variación en cualquier sistema de escalera

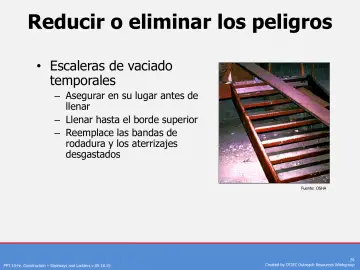

26. Slide 26

    Reducir o eliminar los peligros

    • Escaleras de vaciado temporales
    • Asegurar en su lugar antes de llenar
    • Llenar hasta el borde superior
    • Reemplace las bandas de rodadura y los aterrizajes desgastados
    • Fuente: OSHA

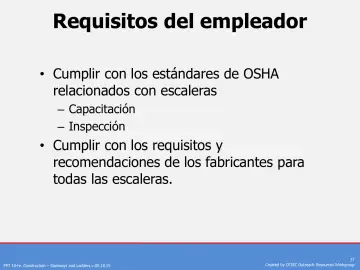

27. Slide 27

    Requisitos del empleador

    • Cumplir con los estándares de OSHA relacionados con escaleras
    • Capacitación
    • Inspección
    • Cumplir con los requisitos y recomendaciones de los fabricantes para todas las escaleras.
28. Slide 28

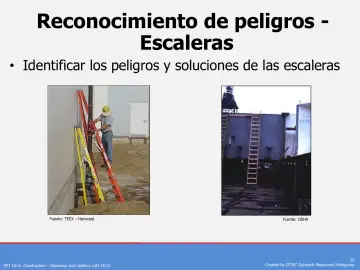

    Reconocimiento de peligros - Escaleras

    • Identificar los peligros y soluciones de las escaleras
    • Fuente: TEEX – Harwood
    • Fuente: OSHA
29. Slide 29

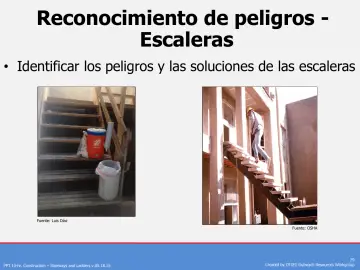

    Reconocimiento de peligros - Escaleras

    • Identificar los peligros y las soluciones de las escaleras
    • Fuente: Luis Díaz
    • Fuente: OSHA
30. Slide 30

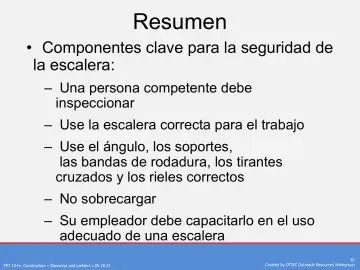

    Resumen

    • Componentes clave para la seguridad de la escalera:
    • Una persona competente debe inspeccionar
    • Use la escalera correcta para el trabajo
    • Use el ángulo, los soportes, las bandas de rodadura, los tirantes cruzados y los rieles correctos
    • No sobrecargar
    • Su empleador debe capacitarlo en el uso adecuado de una escalera
31. Slide 31

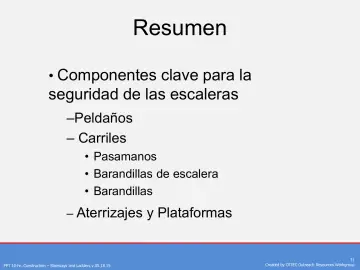

    Resumen

    • Componentes clave para la seguridad de las escaleras
    • –Peldaños
    • Carriles
    • Pasamanos
    • Barandillas de escalera
    • Barandillas
    • Aterrizajes y Plataformas
32. Slide 32

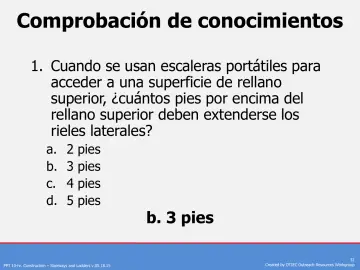

    Comprobación de conocimientos

    • 1. Cuando se usan escaleras portátiles para acceder a una superficie de rellano superior, ¿cuántos pies por encima del rellano superior deben extenderse los rieles laterales?
    • a. 2 pies
    • b. 3 pies
    • c. 4 pies
    • d. 5 pies
    • b. 3 pies
33. Slide 33

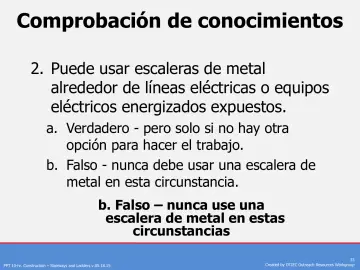

    Comprobación de conocimientos

    • 2. Puede usar escaleras de metal alrededor de líneas eléctricas o equipos eléctricos energizados expuestos.
    • a. Verdadero - pero solo si no hay otra opción para hacer el trabajo.
    • b. Falso - nunca debe usar una escalera de metal en esta circunstancia.
    • b. Falso – nunca us e una escalera de metal en estas circunstancias
34. Slide 34

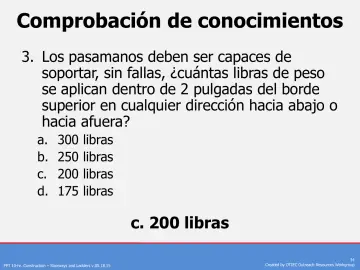

    Comprobación de conocimientos

    • 3. Los pasamanos deben ser capaces de soportar, sin fallas, ¿cuántas libras de peso se aplican dentro de 2 pulgadas del borde superior en cualquier dirección hacia abajo o hacia afuera?
    • a. 300 libras
    • b. 250 libras
    • c. 200 libras
    • d. 175 libras

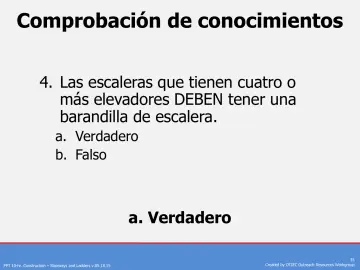

35. Slide 35

    Comprobación de conocimientos

    • 4. Las escaleras que tienen cuatro o más elevadores DEBEN tener una barandilla de escalera.
    • a. Verdadero
    • b. Falso

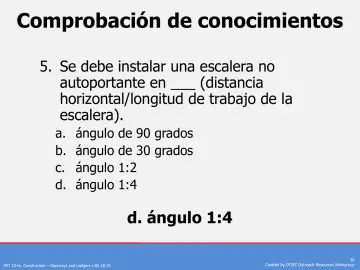

36. Slide 36

    Comprobación de conocimientos

    • 5. Se debe instalar una escalera no autoportante en ___ (distancia horizontal/longitud de trabajo de la escalera).
    • a. ángulo de 90 grados
    • b. ángulo de 30 grados
    • c. ángulo 1:2
    • d. ángulo 1:4
    • Created by O TIEC Outreach Resources Workgroup
